Циклоны ЦН-11

Циклон ЦН-11-1000-1УП
Циклон ЦН-11-1000-1УП
RUB

Циклон ЦН-11-1000-1УП от ГК «МеталлЭнергоХолдинг»

Циклон ЦН-11-1000-1УП представляет собой один из наиболее простых и распространенных видов пылеуловителей, широко используемых на различных промышленных предприятиях. Изготавливается в соответствии с чертежами и иной проектной документацией.

Характеристики циклона ЦН-11-1000-1УП

Показатель Значение
Предельная величина присутствия частиц пыли в газовой смеси, г/м3 1000/250
Температура, °C, которой должен соответствовать газ в процессе очистки ≤400,0
Максимальная величина давления, кгс/м2 500
Гидросопротивление циклонов 147/175
Качество очистки от пыли, % 80 (при плотности 2,72 см3)

Применение циклонов с улиткой

Основное предназначение модели — высококачественная очистка газов. Циклон ЦН-11-1000-1УП нужен для удаления из состава мельчайших взвешенных частиц, образующихся в процессе выполнения тех или иных видов работ (операций, исследований и прочего): от сушки до горения топливной смеси.

Циклоны с диаметром цилиндрической части в 1000 мм применяют:

  • черная и цветная металлургия;
  • строительство;
  • угледобывающая сфера;
  • энергетическая промышленность;
  • химическое производство;
  • металлообработка.

Купить циклон ЦН-11-1000-1УП по выгодной цене

Пылеулавливающее оборудование по заводской цене реализует ГК «МеталлЭнергоХолдинг». Поставки — в комплекте, качество подтверждается наличием сертификата соответствия и паспорта изделия. Чтобы купить циклон ЦН-11-1000-1УП, достаточно связаться с менеджером компании по телефону +375-82-003-210-437 или e-mail minsk@metatorg.ru и подать соответствующую заявку. Оптовым покупателям и постоянным клиентам предоставляются дополнительные скидки. Обращайтесь!


Циклон ЦН-11-1000-2УП
Циклон ЦН-11-1000-2УП
RUB
Циклон ЦН-11-1000-6СП
Циклон ЦН-11-1000-6СП
RUB
Циклон ЦН-11-1000-6УП
Циклон ЦН-11-1000-6УП
RUB
Циклон ЦН-11-1200-1УП
Циклон ЦН-11-1200-1УП
RUB
Циклон ЦН-11-1400-1УП
Циклон ЦН-11-1400-1УП
RUB
Циклон ЦН-11-200-1УП
Циклон ЦН-11-200-1УП
RUB
Циклон ЦН-11-300-1УП
Циклон ЦН-11-300-1УП
RUB
Циклон ЦН-11-300-2СП
Циклон ЦН-11-300-2СП
RUB
Циклон ЦН-11-300-2УП
Циклон ЦН-11-300-2УП
RUB
Циклон ЦН-11-400-1УП
Циклон ЦН-11-400-1УП
RUB
Циклон ЦН-11-400-2СП
Циклон ЦН-11-400-2СП
RUB

Циклон ЦН-11-400-2СП от производителя ГК «МеталлЭнергоХолдинг»

Циклон ЦН-11-400-2СП— это цельносварная металлоконструкция. Она изготовлена из листовой конструкционной стали с последующим нанесением порошкового, лакокрасочного покрытия.

Свойства циклона ЦН-11-400-2СП

Циклон ЦН-11-400-2СП изготовлен в форме пирамиды. В конструкции присутствует сборник отходов, он требует удаления накопленного осадка. В одной группе находятся 2 устройства. Расстояние между противоположными стенками цилиндрической части составляет 400 мм. Уклон входной части относительно горизонтальной поверхности — 11°.

Характеристики циклона научного исследовательского института очистки газовой среды

Параметр Значение
Диаметр внутри бункера, мм 400
Объем бункера, м3 0,31
Производительность, тысяч м3/час 2300–3600
Нагрев внешней поверхности, °C до 55
Масса, кг 450

Применение пылеуловителя с производительностью до 3600 м3/час

Циклон ЦН-11-400-2СП используют для очистки газовой среды от твердых микроскопических частиц. Устанавливают на производствах разных отраслей промышленности.

Купить циклон ЦН-11-400-2СП по выгодной цене

Купить циклон ЦН-11-400-2СП по оптовой цене можно на сайте ГК «МеталлЭнергоХолдинг». При оформлении крупных заказов предусмотрены скидки. Оформление заказа по номеру телефона +375-82-003-210-437, электронной почте minsk@metatorg.ru или через форму обратной связи на сайте компании. Мы обеспечим доставку груза в любую точку России и в страны СНГ.

Пылеуловитель для очистки газовой среды типа Циклон ЦН-11-400-2СП
Циклон ЦН-11-400-2УП
Циклон ЦН-11-400-2УП
RUB
Циклон ЦН-11-400-4СП
Циклон ЦН-11-400-4СП
RUB
Циклон ЦН-11-400-4УП
Циклон ЦН-11-400-4УП
RUB
Циклон ЦН-11-500-1УП
Циклон ЦН-11-500-1УП
RUB
Циклон ЦН-11-500-2СП
Циклон ЦН-11-500-2СП
RUB
Циклон ЦН-11-500-2УП
Циклон ЦН-11-500-2УП
RUB
Циклон ЦН-11-500-4СП
Циклон ЦН-11-500-4СП
RUB
Циклон ЦН-11-500-4УП
Циклон ЦН-11-500-4УП
RUB
Циклон ЦН-11-500-6СП
Циклон ЦН-11-500-6СП
RUB
Циклон ЦН-11-500-6УП
Циклон ЦН-11-500-6УП
RUB
Циклон ЦН-11-500-8СП
Циклон ЦН-11-500-8СП
RUB
Циклон ЦН-11-500-8УП
Циклон ЦН-11-500-8УП
RUB
Циклон ЦН-11-600-1УП
Циклон ЦН-11-600-1УП
RUB
Циклон ЦН-11-600-2СП
Циклон ЦН-11-600-2СП
RUB
Циклон ЦН-11-600-2УП
Циклон ЦН-11-600-2УП
RUB
Циклон ЦН-11-600-4СП
Циклон ЦН-11-600-4СП
RUB
Циклон ЦН-11-600-4УП
Циклон ЦН-11-600-4УП
RUB
Циклон ЦН-11-600-6СП
Циклон ЦН-11-600-6СП
RUB

ГК МеталлЭнергоХолдинг реализует пылеулавливающее оборудование оптом или мелкими партиями с доставкой по России. У нас можно купить Циклоны ЦН-11 на выгодных условиях — гарантия качества, цены от производителя, быстрая доставка, скидки на оптовые партии. Доставка оборудования осуществляется автотранспортом нашей компании, ТК по выбору заказчика, а также ж/д, морским или речным транспортом. По желанию заказчика возможен самовывоз заказа с территории нашего склада с бесплатной погрузкой в машины с открытым кузовом. Чтобы сделать заказ или узнать подробнее об условиях оплаты и доставки, обратитесь к нашему менеджеру.

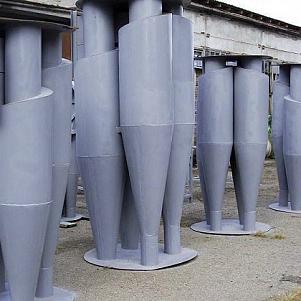

Описание циклонов серии ЦН-11

Основное назначение оборудования — сухая очистка воздуха, результатом загрязнения которого являются технологические процессы, включая дробление, сушку, обжиг, изготовление деталей методом спекания, а также транспортировку сыпучих материалов. Пылеулавливающее оборудование обеспечивает эффективную очистку воздуха при уровне загрязненности слабослипающейся пылью до 1000 г/мЗ, среднеслипающейся — до 250 г/мЗ. Оборудование рассчитано на установку как на всасывающих, так и на нагнетательных участках трактов газоочистки.

Комплектация Циклона клапанами и компактным бункером позволяет использовать установки этого типа во взрывоопасной среде. Данные элементы конструкции исключают накопление внутри установки взрывоопасных частиц в опасной концентрации.

Таблица 1. Габаритные размеры и производительность циклонов ЦН-11

Марка

Габаритные размеры, мм

Производит. мЗ/ч при V=З,5 м/сек

D

H

axb

ЦН-11-200

200,0

876,0

96,0x40,0

400

ЦН-11-З00

З00,0

1З14,0

144,0x60,0

900

ЦН-11-400

400,0

1752,0

192,0x80,0

1 600

ЦН-11-500

500,0

2190,0

240,0x100,0

2 500

ЦН-11-600

600,0

2628,0

288,0x120,0

З 600

ЦН-11-700

700,0

З066,0

ЗЗ6,0x140,0

4 900

ЦН-11-800

800,0

З504,0

З84,0x160,0

6 З00

ЦН-11-900

900,0

З941,0

4З2,0x180,0

8 000

ЦН-11-1000

1000,0

4З80,0

480,0x200,0

9 900

ЦН-11-1200

1200,0

5256,0

576,0x240,0

14 200

ЦН-11-1400

14000

61З2,0

672,0x280,0

19 400

ЦН-11-1600

1600,0

7008,0

768,0хЗ20,0

25 З00

ЦН-11-1800

1800,0

7884,0

864,0хЗ60,0

28 500

ЦН-11-2000

2000,0

8760,0

960,0x400,0

40 000

Таблица 2. Основные характеристики пылеулавливающего оборудования.

Максимально допустимая запыленность очищаемой среды, г/м3:

-наличие слабослипающейся пыли

до 1 000

-наличие среднеслипающейся пыли

до 250

Максимальная температура очищаемой среды

до +400С

Коэфф-т гидравлич.сопротивления оборудования:

-одиночные установки

147

-групповые установки

175-182

Расчетная скорость, м/с:

-в обычных условиях Vц

3,5

-в условиях работы с абразивной пылью

2,5

Характеристики оборудования указываются в маркировке оборудования с помощью условных обозначений.

Пример маркировки и ее расшифровка циклонов ЦН:

ЦН-11П-З00х2СП, где

● Ц — это обозначение «Циклон»;

● Н — конструкция установки по регламенту Научно-исследовательского института по промышленной и санитарной очистки газов;

● 11 — это число обозначает угол наклона входного патрубка относительно горизонта;

● П (или Л) — направление вращения газа в правую или левую сторону;

● З00 — внутренний диаметр корпуса установки в мм;

● 2 — количество установок в группе;

● С (или У) — камера очищенного воздуха выполнена в форме сборника или «улитки»;

● П — бункер, который выполняет роль сборника для сбора пыли, имеет форму пирамиды.

При выборе типоразмера оборудования учитывается расход воздуха, а также допустимая величина потери давления внутри установки, которая может составлять от 0,7 до 1,2 кПа.

Чтобы повысить пропускную способность по воздуху или газу, на базе ЦН-11 проектируются батарейные установки, состоящие из нескольких устройств, которые расположены в общем корпусе с одним подводом и отводом воздуха и общим пылесборником.

Материальное исполнение

В качестве материала для изготовления пылеулавливающего оборудования используется металлопрокат, качество которого подтверждено сертификатами. Установки, рассчитанные на эксплуатацию при температуре ниже -40С, производятся из углеродистой стали. Для изготовления установок, работающих при более низких температурах, используется сталь низколегированных марок. Под заказ изготавливаем Циклоны ЦН-11 из коррозионностойких, жаропрочных, жаростойких сталей.

Гарантии производителя

Завод-производитель гарантирует надежность работы установки при соблюдении заказчиком правил транспортировки, монтажа и условий эксплуатации. Гарантийный срок составляет 12 месяцев со дня ввода оборудования в эксплуатацию, но не более 18 месяцев с даты отгрузки установки в адрес заказчика.

Транспортировка оборудования возможна любым видом транспорта при соблюдении правил перевозки грузов на данном виде транспорта.

При монтаже и демонтаже устройств рекомендуется надежно закреплять их на подъемниках. Монтажные работы должны производиться с устойчивых площадок с помощью исправного инструмента.

Как сделать заказ на циклоны ЦН-11 от завода производителя

Чтобы купить пылеулавливающее оборудование или уточнить условия сотрудничества, позвоните нам по телефону, указанному на сайте, сделайте заказ онлайн. Наш специалист свяжется с вами для уточнения деталей заказа, сориентирует по срокам доставки, расскажет о скидках и выгодных предложениях, подробно ответит на все возникшие вопросы.
