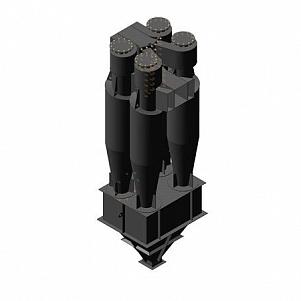

Циклоны ЦН-15

Циклоны ЦН-15 из качественной стали


Циклоны ЦН-15 применяются на промышленных предприятиях, использующих сухую очистку газообразных сред. Аппарат из проверенных сплавов стали отличается особым углом (в 15° относительно горизонтали) наклона выходного патрубка. Группа компаний «МеталлЭнергоХолдинг» предлагает снабжение специфическими агрегатами, помощь в подборе эксплуатационных характеристик, доставку и монтаж. Поставщик реализует аппараты по лучшим ценам.


Особенности применения


Агрегаты производятся с учетом норм ГОСТ 31831-2012. Используются подобные центробежные пылеуловители в следующих направлениях:

  • улавливание золы из задымленного газа;
  • отделение пыли;
  • очистка загрязненного воздуха с запыленностью до 400 г/м3.

При этом стоит учитывать нюансы внедрения агрегата – его нельзя эксплуатировать в работе с пылью взрывчатых веществ, пылью волокнистого характера, либо той, которая сильно слипается. Могут внедряться в качестве самостоятельного элемента системы, либо монтироваться группами (четное количество) от 2 до 8 циклонов.


Проектируя внедрение циклона ЦН-15, стоит уделить внимание техническим характеристикам его эксплуатационных возможностей – диаметр цилиндрического корпуса не должен превышать 1000 мм, разряженное давление не выше 5 кПа и температура среды не выше 400°C. Также техническое внедрение требует расчета количества воздуха, подлежащего очистке.


Применяемые материалы, характеристики


В качестве основного сырья для производства цилиндрических циклонов отбираются стальные сплавы, рекомендуемые регламентом. Так при эксплуатации в климатических зонах, где постоянная температура окружающего воздуха не более 40°C, применяются углеродистые стали. Если же температуры постоянного характера ниже этого показателя – регламент рекомендует использовать низколегированные сплавы.


Технические характеристики модельного ряда циклонов ЦН-15 специально подбираются под определенные технологические процессы. Так основополагающими свойствами будут следующие:


Параметр

Значение

Допустимая запыленность газа (г/м3)

300 – 1150

Температура рабочей среды (°C), не более

380 – 400

Максимальное давление (кгс/м3)

480

Коэффициент гидравлического сопротивления

150 – 180


Допустимая запыленность газа является основным параметром по выбору определенной модели циклона. Таким образом, заказчику необходимо самому рассчитать данные параметры, либо обратиться за квалифицированной помощью к поставщику. Основные типы пыли, с которыми пригодно работать, относятся к неслипающимся или слабослипающимся. Сухая пыль шлаков, сухие глиняные остатки, летучая зола и коксовая пыль, а также пыли магнезитовые и колошниковые, доменные, апатитовые, либо сланцевая зола.


Процесс выгрузки пыли из бункера


Для удаления обработанных отходов пыли применяется специальное устройство. Состоит оно из обязательного пылевого затвора и некоторых приспособлений для транспортировки отходов. По размерам пылевыгружающие устройства изготавливают малыми, в обязательном порядке герметичными, чтобы исключить произвольное разбрасывание собранной пыли и других осадков. Пылевые бункеры не должны быть переполнены.


Выгрузка осуществляется непрерывным методом, либо периодически. Непрерывное удаление снабжается автоматической транспортировочной лентой, мусорными контейнерами. Периодическое удаление подразумевает наличие на циклоне пылевого затвора на электрическом приводе. Также необходимо периодическое техническое обслуживание всей системы, производимое квалифицированным персоналом. Это гарантирует продолжительный срок действия циклона, выполнения им непосредственных задач.


Поставляемые циклоны


Продукция, изготавливаемая на мощностях производителя, обладает рядом габаритных характеристик, удовлетворяющих любым запросам промышленного характера. Предлагаются следующие модели:


Диаметр (мм)

Производительность (м3/ч)

Высота (мм)

Масса (кг)

300

830 – 955

1365

42

400

1450 – 1692

1825

73

450

1835 – 2142

2056

92

500

2271 – 2646

2282

113

550

2742 – 3202

2510

137

600

3264 – 3812

2740

163

650

3826 – 4450

2965

191

700

4410 – 5170

3194

222

750

5105 – 5940

3422

254

800

5805 – 6730

3650

286

900

5720 – 9210

4102

365

1000

7110 – 11320

4562

452


Кроме прочего изготавливаются циклоны с камерами очищенного газа типа «улитка» или в виде обычного сборника, либо с пирамидальным бункером. Это отражается в названии производимой модели соответствующей маркировкой.


Поставка


Цилиндрический циклон в первую очередь проверяется на качество сварных соединений. Контрольный отдел отправляет сооружение на тестирование, после которого составляется акт, отправляемый вместе с другой сопроводительной документацией на изделие. Только прошедшие все проверки агрегаты передаются заказчику. Транспортировка габаритной продукции нестандартных геометрических размеров осуществляется таким образом, чтобы исключить механическое повреждение циклона.


ГК «МеталлЭнергоХолдинг» гарантирует изготовление продукции специфического характера по международным нормам из собственных расходных материалов. Кроме прочего предлагается помощь в подборе агрегата, доставке и внедрении в системы любой сложности. Купить циклоны ЦН-15 по лучшей цене на рынке предлагает один из ведущих поставщиков подобной продукции.
