Швеллер

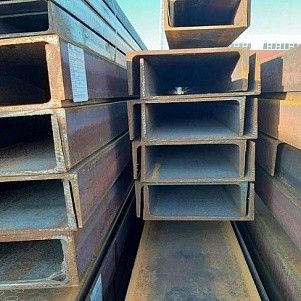

Горячекатаный стальной швеллер

Горячекатаный стальной швеллер — это фасонный прокат с П-образным поперечным сечением. Благодаря своей конструкции он обеспечивает высокую жёсткость и прочность металлоконструкций при относительно низкой металлоёмкости.

ГОСТ регулирующий производство швеллеров:

• ГОСТ 8240-97 — определяет сортамент и геометрические параметры;
• ГОСТ 27772 — устанавливает требования к строительным сталям.

Основные размеры профиля П образного:

• высота стенки (h) — от 50 до 400 мм;
• ширина полок (b) — от 32 до 115 мм;
• толщина стенки (s) — от 4,4 до 8,0 мм;
• толщина полок (t) — от 7,0 до 13,5 мм;
• радиусы внутреннего закругления (R и r).

Также нормируется расстояние X₀ — от оси до наружной грани стенки, что позволяет контролировать симметричность профиля.

Серии швеллеров по ГОСТ 8240-97

Различия между швеллерами серии У и П

Главное отличие — наличие уклона внутренней поверхности полок у швеллера серии У (4–10%). У профиля серии П полки расположены строго параллельно.

Чертёж. Различия швеллеров У образных и П образных

Из каких марок производят стальные швеллеры ?

• С245, С255, С345, С355 (по ГОСТ 27772);
• Ст3пс, Ст3сп5 и другие углеродистые стали.

Размеры и вес швеллера У с уклоном внутренних граней, количество метров в тонне

Размеры и масса швеллера П с параллельными гранями полок, число метров в тонне

Он широко применяется как несущий элемент в каркасных конструкциях. Сортамент позволяет использовать их как в компактных сооружениях, так и при строительстве крупных объектов — мостов, ангаров, промышленных зданий.

Области применения металлического швеллера:

• Строительство — армирование бетонных конструкций, усиление лестниц, проемов, устройство перекрытий.
• Машиностроение — изготовление рам и каркасов для тяжелой, сельскохозяйственной и горнодобывающей техники.
• Фасадные и отделочные работы — элементы кровли, балконы, пандусы, опорные стойки.
• Монтаж инженерных систем — каркасы для трубопроводов и кабельных трасс.
• Судо- и вагоностроение, приборостроение — несущие рамы, основания оборудования, короба коммуникаций.

В быстровозводимых зданиях швеллеры служат балками перекрытий. В сейсмоактивных и ветровых зонах применяются специальные решения для повышения устойчивости конструкций.

Методы усиления жесткости швеллерных балок:

• Спаривание профилей — два швеллера соединяются сваркой, сверху накладывается усиливающая пластина.
• Установка ребер жесткости — между полками приваривается вертикальная пластина.
• Закладка в кирпичную кладку — обеспечивает дополнительную опору и жесткость несущих элементов.

Выбор метода зависит от требуемой прочности, бюджета проекта и конструктивных особенностей. Благодаря этим решениям швеллер может успешно заменять двутавр или профильную трубу с экономической выгодой.

Стальные швеллеры ГОСТ

Компания предлагает стальной швеллер в полном соответствии с техническими требованиями заказчика.

Основные преимущества сотрудничества с нашей компанией

Получить консультацию и оформить заказ можно онлайн, по телефону +375 (25) 976-45-17 или электронной почте minsk@metatorg.ru.
