Барьерные ограждения 11ДД-350-ГОСТ 26804-2012

Барьерное ограждение 11ДД-3-350 кДж У5 (СДС-2,0)
Барьерное ограждение 11ДД-3-350 кДж У5 (СДС-2,0)
RUB
Барьерное ограждение 11ДД-3-350 кДж У5 (СДС-2,0) от производителя ГК «МеталлЭнергоХолдинг» принимает заказы на изготовление, доставку и монтаж барьерного ограждения 11ДД-3-350 кДж У5 (СДС-2,0). Выпускаем типовые проекты указанных габаритных размеров и другие...
Ограждение барьерное 11ДД-3-350 кДж У5 (СД-2,0Ш16) ГОСТ 26804-2012
Ограждение барьерное 11ДД-3-350 кДж У5 (СД-2,0Ш16) ГОСТ 26804-2012
RUB
Ограждение барьерное 11ДД-3-350 кДж У5 (СД-2,0Ш16) ГОСТ 26804-2012 в любой комплектацииОграждение серии 11ДД — металлоконструкция, являющаяся важной составляющей дорожной инфраструктуры, ее основными элементами являются — балка (продольная часть), стойки (вертикальная...
Барьерные ограждения 11ДД 350-1,1-1,5-1,2
Барьерные ограждения 11ДД 350-1,1-1,5-1,2
Цена от: 7 800.00
за м.п.
RUB
Барьерные ограждения 11ДД 350-1,1-1,5-1,2 из наличия Барьерные ограждения для автомобильных дорог 11ДД-350-1,1-1,5-1,2 представляют собой двуволновую и двустороннюю конструкцию из ограждения и двутавра. Заказать барьер предлагаем в ГК «МеталлЭнергоХолдинг». Производство барьерных ограждений 11ДД...
Барьерные ограждения 11ДД 350-1,1-2,0-1,1
Барьерные ограждения 11ДД 350-1,1-2,0-1,1
Цена от: 8 800.00
за м.п.
RUB
Барьерные ограждения 11ДД 350-1,1-2,0-1,1 по доступной цене за метр ГК «МеталлЭнергоХолдинг» изготавливает и реализует двухсторонние барьерные ограждения 11ДД 350-1,1-2,0-1,1 для дорог и мостов согласно ГОСТ 26804-2012. Предлагаем стальные конструкции по выгодной...

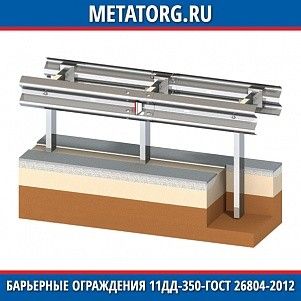

Барьерные ограждения 11ДД-350-ГОСТ 26804-2012 с доставкой

ГК «МеталлЭнергоХолдинг» производит и реализует дорожные оградительные секции с доставкой по России. Предлагаем купить Барьерные ограждения 11ДД-350-ГОСТ 26804-2012 напрямую от производителя. Гарантируем качество конструкций и быструю доставку. Принимаем оплату наличными или безналичный расчет.

Конструкция барьерного ограждения 11ДД-350-ГОСТ 26804-2012

Проектирование и изготовление металлоконструкций выполняется в соответствии с действующими стандартами и техусловиями, что обеспечивает максимальную безопасность для участников дорожного движения. Основными элементами конструкции являются стойки, балки, консоли. Для соединения элементов конструкции применяется сварка и крепеж (болты, гайки, пластины).

Двухсторонние барьерные ограждения с уровнем удерживающей способности У5 поставляются комплектом, в который входят:

  • начальные и конечные элементы конструкции,
  • основная часть,
  • крепеж,
  • техпаспорт со штампом отделом технического контроля,
  • инструкция по установке,
  • сертификаты соответствия и качества.

Барьерные ограждения оснащаются светоотражателями, их количество регламентируется нормативами ГОСТа. Для защиты от коррозии поверхность конструкции оцинковывается, покрывается антикоррозионными составами.

Состав деталей конструкции рабочего участка дорожного ограждения

Тип элемента Количество деталей
Название Вид
Секция балкиСБ2L/lp
СтойкаСДL/a+1
КонсольKPL/a+1
СветоотражательЭС2L/4

L — длина рабочего участка в м, а — расстояние между стойками в м, lp — расчетная длина секции балки в м. При проектировании двухъярусных барьерных ограждений количество основных и вспомогательных деталей, число крепежных элементов увеличивается в 2 раза.

Характеристики ограждений 11ДД на минимальную удерживающую способность в 350 кДж

Конструкции 11ДД различаются расстоянием между стойками и удерживающей способностью — барьер с маркировкой 11ДД-350 — это двухстороннее дорожное ограждение, удерживающая способность которого равна 350 кДж. Этот показатель определяет способность конструкции выдерживать ударные нагрузки и зависит от шага стоек, глубины их установки, типа используемых материалов. Барьерные ограждения могут изготавливаться усиленными двухъярусными, с жесткими консолями и консолями-амортизаторами.

Габариты стоек, секций на минимальную нагрузку в 350 кДж:

  • Стандартная глубина установки стоек, секций — 1,1-1,15 м.
  • Высота надземной части — 0,75 м.
  • Расстояние между стойками — 1; 1,5 или 2 м.

Материалом для изготовления ограждений марки 11-ДД-350 служит горячекатаный швеллер №10-№16 ГОСТ 8240-97, C-образный профиль 120x55x18x5 мм или 100x80x35x5 мм ГОСТ 8282-83. Толщина металла балок — 3-5 мм. Монтаж разборных участков конструкции выполняется с применением крепежных элементов ГОСТ 7802-81, ГОСТ 7798-70, ГОСТ 5915-70, ГОСТ 11З71-78 — болтов M16x45,58; болтов M16x30,58; гаек M16; шайб 16 и 22.

Параметры, масса ограждений 11-ДД-350

Показатель Значение для типоразмера
11ДД-3,0-350/1,5 11ДД-2,0-350/1,5 11ДД-1,5-350/1,0
Удерживающая способность, кДж350350350
Поперечный динамический прогиб, м1,51,51,0
Ширина рабочей части ограждения1,71,71,2
Масса, кг45,3842,8147,14
Толщина балки, мм4,03,05,0

Размеры ограждений 11-ДД-350 с жесткими консолями

Параметр Значение
Высота мм750
Удерживающая способностьУ4
№ швеллера для стоек№14№16№14
Толщина балки, мм3,04,05,0
Интервал между стойками1,02,01,0
Поперечный прогиб, м1,01,21,25
Глубина монтажа стоек, м1,15

Элементы и габаритные параметры двухъярусных ограждений с консолями-амортизаторами

Показатель Значение
Высота, мм1500
Удерживающая способностьУ5У6У7
Номер швеллера для стойки№10№12№14
Толщина балки, мм3,04,03,54,55,0
Интервал между стойками1,72,11,11,51,0
Поперечный прогиб, м1,31,11,21,01,1
Глубина монтажа стоек, м1,15

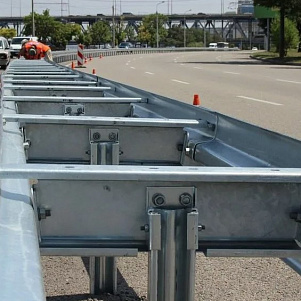

Применение барьерных ограждений с 2-волновыми балками и уровнем удерживающей способности У5

Металлические барьерные двухсторонние ограждения предназначены для установки на разделительных полосах двух- и четырехполосных автодорог, магистралей и скоростных трасс. Использование дорожных ограждений предотвращает выезд машин на встречную полосу, многократно снижает создание аварийных ситуаций на дорогах.

Как купить барьерные ограждения 11ДД-350-ГОСТ 26804-2012

В нашей компании вы можете купить барьерные ограждения 11ДД-350 в любых объемах по выгодным ценам. Чтобы сделать заказ, позвоните в отдел продаж по телефону +375-82-003-210-437 или отправьте вашу заявку на почту minsk@metatorg.ru. Специалист свяжется с вами в ближайшее время, расскажет об условиях оплаты и сроках поставки, ответит на все возникшие вопросы.
