Канат стальной СТО 71915393 ТУ 090-2010

Стальной канат СТО 71915393-ТУ 090-2010 применяют в грузоподъёмных и тяговых механизмах, где требуется шестипрядная конструкция с пластически обжатыми наружными прядями и металлическим сердечником. Базовая схема включает 6×36 (1+7+7/7+14)+7×7 (1+6), а в пределах стандарта подтверждены исполнения 636K, 636KF и 636KP. При подборе учитывают диаметр, внутреннее исполнение, поверхность проволоки, маркировочную группу, минимальное разрывное усилие, длину и требования оборудования.

Стальной канат СТО 71915393-ТУ 090-2010

СТО 71915393-ТУ 090-2010 относится к специальным шестипрядным стальным канатам с пластически обжатыми наружными прядями. Наружная часть формируется шестью прядями по 36 проволок, а в центре расположен металлический сердечник конструкции 7×7.

Одного номера СТО недостаточно для точного заказа. Внутри группы используются исполнения 636K, 636KF и 636KP, которые отличаются наличием органических заполнителей или полимерного межпрядного заполнения. Поэтому при замене необходимо сверять полное обозначение ранее установленного каната.

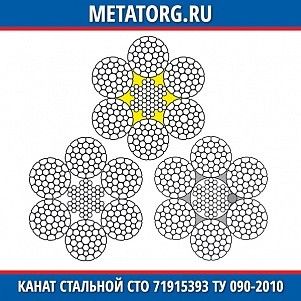

Конструкция каната 6×36

Конструкция 6×36 сочетает шесть наружных прядей с металлическим сердечником. Наружные пряди проходят пластическое обжатие, поэтому геометрия каната отличается от обычных круглопрядных шестипрядных конструкций того же диаметра.

Шесть наружных прядей

Наружная часть состоит из шести прядей, каждая из которых содержит 36 проволок. Такая схема должна сохраняться при подборе замены, если она указана в паспорте оборудования или техническом обозначении каната.

Подбирать изделие только по наружному диаметру нельзя. Канаты одного размера могут различаться внутренним заполнением, покрытием проволоки, маркировочной группой и минимальным разрывным усилием.

Схема пряди 1+7+7/7+14

В каждой наружной пряди используется многослойная схема 1+7+7/7+14. Она формирует прядь из 36 проволок и является частью полного конструктивного обозначения.

При замене важно сохранять не только число прядей, но и внутреннюю схему самой пряди. Похожий по диаметру канат с другой конструкцией может иначе работать в ручьях блоков и на барабане.

Металлический сердечник 7×7

В центре расположен металлический сердечник 7×7 (1+6). Он влияет на металлическое сечение, радиальную жёсткость, массу и прочностные характеристики каната.

В зависимости от исполнения пространство между наружными прядями и сердечником может дополнительно заполняться органическим или полимерным материалом. Поэтому вид внутреннего исполнения необходимо указывать отдельно.

Пластическое обжатие наружных прядей

Пластическое обжатие изменяет форму наружных прядей и делает их поверхность более компактной. Для подбора это является отдельным конструктивным признаком: обычный шестипрядный канат 6×36 не следует автоматически считать эквивалентом исполнения по СТО 71915393-ТУ 090-2010.

При работе на блоках и барабанах важны соответствие диаметра каната профилю ручья, состояние канавок и правильность укладки. Неподходящая геометрия канатной системы способна создавать дополнительные контактные нагрузки.

Исполнения 636K, 636KF и 636KP

В рамках СТО предусмотрены несколько вариантов внутреннего исполнения. Базовый 636K представляет собой шестипрядный канат с пластически обжатыми наружными прядями и металлическим сердечником.

Для 636KF подтверждено применение шести органических заполнителей между наружными прядями и сердечником. В исполнении 636KP используется полимерное заполнение межпрядного пространства вокруг металлического сердечника. Эти признаки нельзя переносить с одного варианта на другой без проверки полного обозначения.

Диаметры и масса каната

В подтверждённых технических таблицах для 636K приведены диаметры от 16 мм и выше. Например, для 16 мм расчётная масса составляет около 1190 кг/1000 м, для 22 мм — около 2220 кг/1000 м, для 30 мм — около 4110 кг/1000 м, для 36 мм — около 5910 кг/1000 м.

Эти значения относятся к конкретным типоразмерам и не должны автоматически переноситься на 636KF или 636KP. Для каждого исполнения необходимо отдельно проверять массу, металлическое сечение и разрывные характеристики.

Маркировочные группы и разрывное усилие

Для актуальной линейки 636K подтверждены маркировочные группы 1670, 1770 и 1860 Н/мм². Доступность конкретной группы зависит от диаметра и исполнения.

Минимальное разрывное усилие является одним из основных параметров выбора. Канаты одинакового диаметра могут иметь разные прочностные характеристики, поэтому при замене необходимо ориентироваться на требования паспорта оборудования и сертификат конкретного изделия.

Светлая и оцинкованная проволока

Для канатов по этому СТО подтверждены варианты из проволоки без покрытия и из оцинкованной проволоки. Выбор поверхности зависит от условий эксплуатации и требований технической документации.

Оцинкование обеспечивает дополнительную защиту металлической поверхности от коррозионного воздействия, но не отменяет контроль смазки, состояния наружных проволок и периодические осмотры.

Направление свивки и дополнительные признаки исполнения

В полном обозначении могут указываться направление свивки и дополнительные признаки исполнения. В технических примерах встречаются правая и левая свивка, нераскручивающееся исполнение, рихтовка, металлический сердечник и грузовое назначение Г.

Эти параметры следует брать из паспорта оборудования или маркировки ранее установленного каната. Визуального совпадения диаметра и наружной конструкции недостаточно для подтверждения взаимозаменяемости.

Работа на блоках и барабанах

Ресурс каната зависит не только от его конструкции, но и от состояния канатной системы. Изношенные ручьи, неправильная укладка, перекосы и недостаточный диаметр блока создают дополнительные контактные и изгибные напряжения.

Перед монтажом нового каната целесообразно проверить профиль канавок, состояние барабанов и блоков, а также схему запасовки. Особенно важно это при замене изделия после неравномерного или локального износа.

Чем отличаются 636K, 636KF и 636KP

Основное различие между вариантами связано с внутренним заполнением. У 636KF используются органические заполнители, у 636KP — полимерное заполнение пространства вокруг металлического сердечника, а 636K служит базовым исполнением.

Если канат приобретается для замены, лучше использовать полное обозначение из сертификата или паспорта. Это позволяет не перепутать близкие по диаметру варианты с разным внутренним устройством.

Как подобрать канат по СТО 71915393-ТУ 090-2010

В первую очередь определяют точное исполнение 636K, 636KF или 636KP. Затем сверяют конструкцию 6×36 (1+7+7/7+14)+7×7 (1+6), диаметр, поверхность проволоки, внутреннее заполнение, маркировочную группу и минимальное разрывное усилие.

Дополнительно учитывают направление свивки, нераскручиваемость, рихтовку, длину, условия эксплуатации и требования конкретного механизма. Подбор только по номеру СТО или наружному диаметру недостаточен.

Износ и контроль состояния

В процессе эксплуатации канат подвергается растяжению, изгибу, трению и контактному давлению. Возможны истирание наружных проволок, локальные обрывы, коррозия, изменение диаметра, деформация прядей и повреждение внутренних элементов.

Для 636KF и 636KP дополнительно важно учитывать состояние внутреннего заполнения. Внешний осмотр не всегда позволяет полностью оценить внутренние процессы, поэтому контроль выполняют по применимым нормам и документации оборудования.

Особого внимания требуют участки регулярного прохождения через блоки, зоны многослойной навивки и места изменения направления каната. Оценивать пригодность только по сроку эксплуатации нельзя.

Что указать при заказе

Для точного подбора каната желательно предоставить полное техническое обозначение или параметры ранее установленного изделия.

Если канат приобретается для замены, приложите маркировку, сертификат или данные из паспорта ранее установленного изделия. Это позволяет проверить не только диаметр, но и конструкцию, заполнение, свивку и прочностные характеристики.

Купить канат СТО 71915393-ТУ 090-2010 в МеталлЭнергоХолдинг

В категории МеталлЭнергоХолдинг представлен стальной канат по СТО 71915393-ТУ 090-2010. При подборе важно различать исполнения 636K, 636KF и 636KP и учитывать конструкцию 6×36, металлический сердечник 7×7, тип внутреннего заполнения, поверхность проволоки и прочностные характеристики.

При заказе укажите исполнение, диаметр, поверхность проволоки, внутреннее заполнение, маркировочную группу, минимальное разрывное усилие, направление свивки, длину и модель оборудования. Если требуется замена установленного каната, передайте его полное техническое обозначение или данные из документации.
