Газоходы промышленные

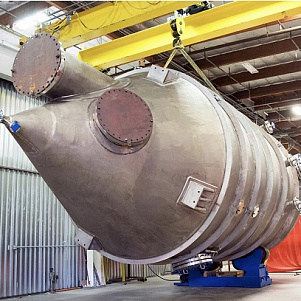

Газоходы промышленные 03Х18Н11
Газоходы промышленные 03Х18Н11
Цена от: 245,300.00
RUB

Газоотводы нержавеющие для металлургических предприятий от производителя

ГК МеталлЭнергоХолдинг занимается проектированием, производством и доставкой металлоконструкций для нужд промышленных предприятий. У нас можно купить газоходы промышленные 03Х18Н11 или заказать изготовление элементов систем промышленной аспирации по чертежам заказчика. Сделать заявку или уточнить условия оплаты и сроки доставки можно у нашего менеджера.

Применение газоходов из нержавеющей стали

Газоходы из коррозионностойкой стали используются для оснащения промышленных объектов — газопоршневых установок, газотурбинных и дизельных агрегатов, нефтегазового оборудования.

Таблица. Характеристики и комплектность поставки промышленных газоходов.

Параметры

Характеристики

Внутренний диаметр круглых газоходов

от 250 до 1000 мм

Сечение квадратных и прямоугольных газоходов

От 300х300 до 1000х1000 мм

Толщина стенки

от 2,0 до 8,0 мм

Направление газохода

вертикальный, горизонтальный, подъемный, опускной, поворотный

Тип тяги

естественная или принудительная (с дымососами и вентиляторами)

Допустимая температура газов в газоходе

до +600С

Виды фасонных элементов

прямолинейные элементы, тройники, заглушки, отводы, конденсатоотводчики

Комплектность поставки

Несущая конструкция

Элементы газоотводящих стволов и крепления

Паспорт изделия

Проект конструкции

Руководство по эксплуатации

Производство промышленных газоходов

В нашей компании можно купить газоходы промышленные 03Х18Н11 из наличия или заказать изготовление металлоконструкций по чертежам заказчика. Проектирование и изготовление газоходов возможно как для вновь строящихся объектов, так и при ремонте, реконструкции или модернизации эксплуатируемых установок.

Для изготовления металлоконструкций мы используем листовой прокат из коррозионностойкой стали марки 03Х18Н11 с химическим составом по ГОСТ 5632. Этот сплав характеризуется стойкостью к воздействию азотнокислых сред и повышенным температурам. Ближайшие аналоги 03Х18Н11 — 304L (США),1.4306 (Германия), 304C12 (Англия).

Основные этапы производства промышленного газохода:

● Проектирование. Разрабатывается инженерно-техническое решение с учетом направления деятельности предприятия. Подбирается оптимальная конфигурация газохода, размер сечения газоотводящих стволов, толщина металла.

● Изготовление. Листовой прокат проходит входной контроль качества, после чего отправляется на производственный участок, где выполняется раскрой и резка листов, гибка заготовок, сборочно-сварочные работы.

● Контроль качества. Специалисты отдела технического контроля проводят проверку качества готовых конструкций. Оценивается соответствие габаритных размеров, конфигурации газоходов, качества сварных швов проектной документации и требованиям госстандартов.

Как сделать заказ, цена на газоходы из стали 03Х18Н11

Сделать заказ или уточнить условия сотрудничества можно у нашего менеджера по телефону, указанному на сайте. Готовые проекты и чертежи с подробным описанием задачи отправляйте нам на эл. почту. Наш консультант свяжется с вами для уточнения деталей заказа, рассчитает стоимость реализации проекта, сориентирует по срокам, ответит на любые вопросы.



Газоходы промышленные вертикальные
Газоходы промышленные вертикальные
RUB

Газоходы вертикальные большого диаметра, стальные и нержавеющие

Группа компаний МеталлЭнергоХолдинг принимает заказы на изготовление металлических промышленных газоходов больших диаметров. Основное назначение таких изделий – отвод продуктов сгорания от котлов, выхлопных газов от дизель-электрических и газогенераторных установок. Разработка и изготовление стальных газоходов осуществляется в соответствии с требованиями ГОСТ 21.402-83 и СНиП 2.09.03-85. Кроме этого при разработке проекта принимаются во внимание типовые серии, разработанные отраслевыми институтами.

Возможный объем заказа

Изготовитель может взять на себя выполнение полного комплекса работ, включающего:

· разработку проекта;

· выбор и приобретение материалов;

· заводское изготовление элементов газохода;

· доставку комплекта на объект;

· монтаж газохода на месте установки.

При наличии у заказчика собственной монтажной бригады компания предоставит услугу «шеф-монтаж». В этом случае установка газохода на проектное место будет производиться под руководством опытного специалиста нашей компании.

Используемые материалы

Выбор материалов для изготовления вертикального газохода зависит от будущих условий эксплуатации. При выполнении расчетов учитывается:

· химический состав уходящих газов;

· давление внутри газохода;

· температура продуктов сгорания;

· коэффициент заполнения трубы;

· общий вес конструкции и место установки.

Особое внимание уделяется качеству металла. Оно подтверждается сертификатами изготовителя и проверяется в собственной лаборатории изготовителя газохода.

Предприятия компании МеталлЭнергоХолдинг изготавливает газоходы из сталей указанных в таблице.

Марка стали

Описание

Нормативный документ

12Х18Н10Т, 08Х18Н10Т, AISI 321, AISI 304

жаропрочная нержавеющая аустенитного класса

ГОСТ 5632-2014

3пс/сп

конструкционная углеродистая

ГОСТ 380-94

09Г2С, 17Г1С

конструкционная низколегированная

ГОСТ 1133-71

Нержавеющие газоходы вертикальные

Стенка промышленных вертикальных газоходов из жаростойкой нержавеющей стали имеют небольшую толщину стенки. Поэтому они отличаются малым весом, простотой монтажа и вполне доступной стоимостью. Через такие трубы можно удалять продукты сгорания природного и сжиженного газа, нефти, дизельного топлива и угля. Они не боятся выпадения влаги в зоне точки росы при удалении охлажденных продуктов сгорания.

Углеродистые и низколегированные стальные газоотводы

Кроме нержавеющей стали для изготовления газоходов большого диаметра могут применяться жаростойкие низколегированные стали. Однако из-за неустойчивости к воздействию коррозии решение об их использовании принимается только на основе анализа состава газов, расчетных давлений и температур.

Размеры и составные части газоходов

Предприятия компании изготавливают вертикальные газоходы диаметром от 300 до 1200 мм. Толщина стенки трубы определяется проектом и может составлять от 3 до 8 мм. По требованию заказчика возможно изготовление нестандартных труб по индивидуальным размерам. При необходимости возможно изготовление комплекта элементов для подводящего газохода. В него входят тройники, заглушки, отводы, конденсатоотводчики и прямые горизонтальные участки.

Цена газоходов

При расчете стоимости промышленного вертикального газохода или дымовой трубы сметный отдел учитывает

  • диаметр и толщину стенки;
  • применяемую марку стали;
  • общий объем заказа.

Так же принимается во внимание выполнение таких дополнительных услуг, как окрашивание, тепловая изоляция, устройство лестницы и площадок, установка сигнальных фонарей.

Варианты применения

Промышленные вертикальные газоходы обычно используются на теплоэнергетических объектах и промышленных предприятиях. Через них удаляются продукты сгорания от промышленных печей и котлов. Кроме этого их можно устанавливать для удаления выхлопных газов от:

  • газопоршневых установок и газотурбинных агрегатов;
  • дизельных генераторов и электростанций;
  • утилизационных котлов;
  • технологических установок;
  • оборудования химических и нефтеперерабатывающих предприятий.

Для оформления заказа на изготовление вертикальных газоходов заполните заявку на сайте или свяжитесь с представителем компании по телефону.



Газоходы промышленные горизонтальные
Газоходы промышленные горизонтальные
RUB

Газоходы промышленные горизонтальные, из нержавеющей стали и стальные, большого диаметра

ГК МеталлЭнергоХолдинг производит металлоконструкции по типовым проектам и индивидуальным чертежам. Предлагаем купить газоходы промышленные горизонтальные по выгодным ценам с доставкой в любую точку на карту России. Чтобы сделать заявку или уточнить условия оплаты и доставки, обратитесь к нашему менеджеру.

Назначение и технические характеристики горизонтальных газоходов

Промышленный газоход — это горизонтальная металлоконструкция большого диаметра, которая является самым важным элементом промышленного вывода продуктов сгорания, дымовых газов и загрязненной газовоздушной смеси через систему вентиляции иди дымовые трубы.

Конструктивно газоход для монтажа горизонтальных участков газоотводящей системы представляет собой трубопровод, состоящий из отдельных элементов, специальных соединительных элементов, разветвлений, регулировочных клапанов. Каналы горизонтальных газоходов должны иметь больший размер сечения чем у вертикальных газоходов. Диаметр элементов для монтажа горизонтальных участков газоотводящей системы может достигать 5 метров и более.

В зависимости от профиля деятельности предприятия горизонтальные газоходы отличаются:

● Формой поперечного сечения. Газовод может быть иметь круглую, квадратную или прямоугольную форму.

● Типом движения. Система отвода газов и газовоздушных смесей может быть с естественной или искусственной тягой.

● Конструкцией. По типу конструкции газоходы делятся на прямолинейные, криволинейные, с запорной арматурой различного типа — шиберными заслонками, затворами, запорными или предохранительными клапанами.

● Видом стыков. Соединение отдельных элементов бывает раструбным с герметизацией с помощью термоусаживающихся манжет, фланцевым с герметизацией каучуковыми прокладками, бандажным с наружным или внутренним бандажом

В зависимости от этих факторов рассчитывается скорость движения продуктов сгорания по газоходам.

Таблица. Скорость движения газовоздушной смеси по трубам.

Для котельных до 35 МВт

Для котельных от 35 до 150 МВт

на выходе из дымовой трубы

высота дымовых труб, м

при естественной тяге, м/с

при искусственной тяге, м/с

высота дымовых труб, м

при естественной тяге, м/с

при искусственной тяге, м/с

до 20

6-15

5-15

до 45

4-12

10-18

более 20

4-12

до 12

более 45

4-12

6-15

скорость движения газов в газоходах

4-12 м/с

зависит от участка газохода

4-12 м/с

зависит от участка газохода

Материальное исполнение газоходов от завода МеталлЭнергоХолдинг

Особенности эксплуатации промышленных газоотводящих систем на предприятиях нефтехимической, горнодобывающей, металлообрабатывающей, промышленности и объектах энергетического комплекса предъявляют высокие требования к материалам, которые используются в изготовлении металлоконструкций.

В качестве материала для горизонтальных газоходов используется листовой прокат из стали с высокими показателями термостойкости, жаропрочности, коррозионной стойкости. Это нержавеющая сталь марок 12Х18Н10Т, 08Х17Н13М2, AISI 304, AISI 321, AISI 316 или их ближайшие аналоги, а также углеродистая сталь. Для защиты от негативных воздействий окружающей среды поверхность металлоконструкций обрабатывается антикоррозионными цинкосодержащими составами и полимерными покрытиями.

Производство горизонтальных газоходов и методы контроля

Сборка и сварка металлоконструкции большого диаметра осуществляется на производственной площадке в несколько этапов:

● разметка и раскрой листового проката;

● гибка элементов конструкции в соответствии с утвержденным проектом;

● соединение отдельных элементов в единую конструкцию с помощью сварки;

● нанесение антикоррозионных покрытий, монтаж теплоизоляционного и покровного слоя.

Поэтапный контроль всех производственных процессов позволяет нам обеспечивать наших заказчиков продукцией высокого качества.

Как оформить заявку, купить газоходы

Чтобы купить газоходы промышленные горизонтальные по ценам производителя без посредников и переплаты, свяжитесь с нашим менеджером любым удобным способом:

● позвоните по телефону, номер которого указан на сайте;

● отправьте заявку электронной почтой;

● заполните форму обратной связи.

Мы перезвоним вам в самое ближайшее время для уточнения деталей заказа, рассчитаем стоимость изготовления и доставки металлоконструкций, подробно ответим на все интересующие вас вопросы.




Газоходы промышленные поворотные
Газоходы промышленные поворотные
RUB

Газоходы поворотные для промышленных объектов, нержавеющие и стальные

Группа Предприятий «МеталлЭнергоХолдинг» проектирует и производит промышленные газоходы (дымоходы), отличающиеся геометрией и размерами. Наш завод изготавливает эти металлические конструкции из жаростойких сертифицированных марок стали: AISI 304, AISI 321, AISI 316, 08x18x10, 12Х18Н10Т, 08Х17Н13М2, 09Г2С, 3ПС, 3СП, С345, 17Г1С. Производство выполняется по тех. заданию заказчика. Так же мы разрабатываем чертежи в собственном конструкторском отделе. При разработке учитывается температура и химический состав рабочих сред, давление, масса, место монтажа.

Целевое назначение поворотных газоходов промышленного типа

Представленные в действующем разделе модели применяют:

  • в котельных;
  • в тепловых электростанциях ТЭС;
  • дизель-генераторах, электростанциях;
  • агрегатах нефтехимических комплексов;
  • оборудовании, перерабатывающем нефть и газовый конденсат.

Газоходы из стали нержавейки

Такие газоходы в основном выпускаются больших размеров, изготавливаются из нержавеющей стали. Такая листовая сталь прочная, что обеспечивает надежность конструкции. В составе материала содержится хром и легирующие элементы, поэтому газоходы из нержавейки нет необходимости покрывать антикоррозийным составом.

Техническая характеристика на газоходы для металлургических предприятий


ТИП

СЕЧЕНИЕ

КЛАССИФИКАЦИЯ ПО ОРГАНИЗАЦИИ ДВИЖЕНИЯ РАБОЧИХ СРЕД

МАТЕРИАЛ ИСПОЛНЕНИЯ

ГОСТ

ТОЛЩИНА СТЕНОК, ММ

ДИАМЕТР ТРУБЫ

РАБОЧАЯ ТЕМПЕРАТУРА

МАКСИМАЛЬНАЯ СЕЙСМИЧНОСТЬ

СРОК ЭКСПЛУАТАЦИИ

  • Поворотные.
  • Круглые.
  • Прямоугольные.

  • Воздух подает вентилятор, топочные газы выводятся под давлением в газовом тракте.
  • СТАЛЬ AISI 304, AISI 321, AISI 316, 08x18x10, 12Х18Н10Т, 08Х17Н13М2, 09Г2С, 3ПС, 3СП, С345, 17Г1С.
  • ГОСТ 21.402-83, СНиП 2.09.03-85.
  • От 2-х мм.
По согласованию с заказчиком.
  • До 600 °C.
  • 6 баллов.
20 лет и дольше

Газоходные системы из углеродистой стали

Такие модели используют внутри помещений, под навесом, для газов с высоким давлением. Если предполагается наружный монтаж, то металлоконструкция дополнительно покрывается цинком и/или специальным полимерным составом. У металлоконструкций из углеродистых сталей в отличие от изготовленных из нержавейки более толстые стенки и масса, но стоимость дешевле.

Этапы производства газоотводов

ГК «МеталлЭнергоХолдинг» изготавливает металлические конструкции согласно ГОСТу 21.402-83 и СНиП 2.09.03-85.

Производственный процесс выполняется последовательно:

  • Проектируется модель.
  • Подбирается оптимальная толщина и марка металла.
  • Листовая сталь раскраивается и гнется.
  • Выполняется сварка.
  • Контролируется качество.
  • Наносится антикоррозийный состав (по желанию заказчика или в зависимости от используемой марки стали).

Поставка продукции сопровождается полной комплектацией технической документацией, в которую входит технический паспорт, сертификаты, лицензия на эксплуатацию.

Преимущества продукции от завода металлоконструкций МеталлЭнергоХолдинг

Наша продукция отвечает всем требованиям к воздуховодам:

  • Долгий рабочий ресурс.
  • Прочность.
  • Способность выдерживать высокие температуры от дымовых газов.
  • Устойчивость к химическим реагентам.
  • Способность качественно и надежно удалять дым.

Газоход – это составная часть дымохода.

Предлагаем выгодные условия сотрудничества

Наше предприятие производит и поставляет продукцию недорого. За счет максимального сокращения внутренних издержек мы устанавливаем конкурентные расценки. Наш производственный цех оснащен новейшим оборудованием, работают опытные профессионалы.

Цена на поворотные газоходы складывается индивидуально и зависит от таких пунктов, как:

  • Марка стали и ее толщина.
  • Сложность металлоконструкции.
  • Диаметр конструкции.
  • Наличия покрытия составом для коррозиестойкости.
  • Срочность реализации проекта.

Также «МеталлЭнергоХолдинг» оказывает услуги по доставке приобретенной продукции в любой регион России и в страны СНГ, монтажу и проверке тяги после установки. Поставки осуществляем собственным транспортом, предоставляем возможность самовывоза, ответхранения на нашем складе. Также скидки на крупный опт и постоянным покупателям. Подробнее узнавайте у наших менеджеров отдела продаж. Также информация об условиях сотрудничества содержится в соответствующем разделе.



Газоходы промышленные подъемные
Газоходы промышленные подъемные
RUB

Газоходы подъемные для промышленных объектов от производителя

Газоходы промышленные подъемные – это металлические изделия, изготовленные в виде круглых, квадратных, прямоугольных стальных труб диаметром 300-1000 мм, с толщиной стенки 2-6 мм. Состоят из прямых участков, отводов, тройников, заглушек, отводков конденсата. Работают при температуре 200-600 °C. Предназначены для отвода газа, продуктов горения в котельных, тепловых электростанциях, промышленных печах производственных предприятий разного назначения. Поставляют в комплекте, сбор конструкции производят на месте монтажа.

Предлагаемые газоходы нержавеющие и стальные

ГК МеталлЭнергоХолдинг изготавливает и реализует газоходы промышленные подъемные круглой, квадратной, прямоугольной формы по типовым проектам или под заказ. Стандартные изделия могут иметь следующие технические характеристики:

Наименование Технические характеристики Числовые значения

Газоходы промышленные подъемные
Используемая сталь 08x18x10; 12Х18Н10Т; 08Х17Н13М2

Расчетный диаметр круглых труб, мм 300-1000
Толщина стенок, мм 2-6
Рабочая температура, °C 200-600
Сейсмическая стойкость, баллы, не больше 6
Расчетный срок эксплуатации, лет, не меньше 20

По требованию заказчика допускается использование других марок стали, размеров, геометрических форм. В стандартный комплект газохода входят прямые трубы, отводы, тройники, заглушки, отводки конденсата. Соединяют данные элементы между собой с помощью сварки, тем самым обеспечивая герметичность металлоконструкции.

Производство газоходов промышленных от завода МеталлЭнергоХолдинг

Газоходы промышленные подъемные изготавливают из коррозионностойких, жаростойких, жаропрочных сталей 08x18x10; 12Х18Н10Т; 08Х17Н13М2 и их аналогов. Листовой прокат заданной толщины режут по размерам, гнут на специальных станах, предавая нужную геометрическую форму. Заготовки сваривают в отдельные элементы, подготавливают к транспортировке.

Доставляют изделия в комплекте на крытых и открытых платформах всеми видами транспорта. Погрузка, разгрузка, перемещение производится с помощью подъемного оборудования, такелажных приспособлений.

На месте монтажа, в соответствии с проектной документацией, детали соединяют в единую металлоконструкцию. Герметичные сварные швы обеспечивают высокую прочность, надежность эксплуатации, предотвращают утечку продуктов горения по пути следования к выпускному коллектору вентиляционной трубы или газоочистительной системы. При необходимости труба комплектуется вентиляторами или дымососами соответствующей мощности.

По требованию заказчика может устанавливаться технологическая площадка, металлическая лестница, ограждение. Это способствует проведению чистки, технологического обслуживания, ремонта оборудования.

На всех этапах производства присутствует работник отдела технического контроля, отвечающий за качество исходного материала, соблюдение норм технологических циклов. По окончании работы на каждый газоход выписывается технический паспорт, гарантийный талон, сертификат качества, инструкция по сборке и эксплуатации. Это упрощает ввод изделия в эксплуатацию, позволяет беспрепятственно проходить таможенный контроль соседних государств.

Применение газоходов

Газоходы промышленные подъемные изготавливают из листового проката жаропрочных марок стали. Размеры, геометрические формы изделия соответствуют нормам проектной документации. Используют для отвода продуктов горения угля, природного газа, сырой нефти, чистого биологического и дизельного топлива на следующих объектах:

  • котельные;
  • промышленные печи;
  • газотурбинные агрегаты;
  • тепловые электростанции;
  • дизельные генераторы и электростанции.

Продукция востребована в химической, нефтехимической, нефтегазохимической, перерабатывающей промышленности, на производственных предприятиях разного назначения.

Купить газоходы промышленные подъемные любых размеров, геометрических форм по выгодной цене можно на сайте ГК МеталлЭнергоХолдинг. Продукция сертифицирована, соответствует заявленным характеристикам, нормам ГОСТ, ТУ, другой технической документации. Поставляется в комплекте на место монтажа, где выполняется работа по сборке металлической конструкции, наладке ее работоспособности. Для оптовых покупателей, постоянных деловых партнеров по бизнесу действуют скидки.

Заказать, спроектировать газоходы промышленные вы сможете от нашего завода производителя

В качестве отдельной услуги специалисты компании выезжают на место монтажа, где выполняют все работы под ключ. Детальная информация у менеджера.

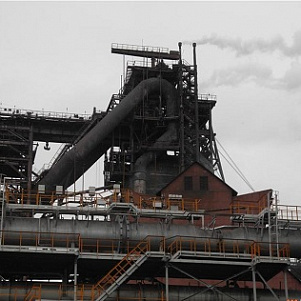

Газоходы стальные для доменной печи
Газоходы стальные для доменной печи
Цена от: 189,700.00
RUB

Газоходы, газоотводы для доменной печи от Завода МеталлЭнергоХолдинг

ГОСТ 34518-2019, устанавливающий правила работы промышленного печного оборудования, определяет газоход, как металлоконструкцию с замкнутым профилем, футерованную огнеупором, выполняющую функцию отвода продуктов горения. Группа компаний МеталлЭнергоХолдинг принимает заказы и приглашает купить газоходы стальные для доменной печи, отвечающие техническим требованиям – по цене завода изготовителя, без переплаты посреднику.

Газоходы стальные – элементы доменной печи

Доменная печь – металлургический плавильный агрегат, шахтного типа, для производства чугуна и ферросплавов. По выпускным газоходам доменной печи отводят продукты горения – газы высокой температуры, загрязненные колошниковой пылью. Подводящие и отводящие газоходы входят в состав элементов конструкции воздухонагревателей в системе дутья, и могут служить рекуператором.

Требования к конструкции газоходов для доменной печи

Выпускной газоход соединяет домну с газоотводами – с дымовой трубой или с трубопроводом газоочистного оборудования. Для равномерного распределения газовых потоков, газоотводные системы доменной печи распределяют симметрично. Газоходы, в количестве от 4 или 8, устанавливают в отверстие огнеупорной кладки над колошниковой частью. Конструкцию газоходов стальных для доменной печи изготовляют:

· цилиндрической, овальной, прямоугольной со скругленными углами – вертикальной и горизонтальной;

· подъемной – для облегчения обслуживания;

· поворотной, собранная из цилиндрических деталей под углом.

Газоходы стальные, выходящие непосредственно из доменной печи должны предотвращать образование заторов, в случаях, когда при транспортировке неочищенного газа, в газоотводную систему попадают крупные частицы шихты, например кокса. Конструкция газоходов для доменной печи рассчитывается на стойкость к воздействию высокой внутренней температуры, и давления от подаваемого дутья.

Производство газоходов стальных для доменной печи

Для изготовления газоходов доменных печей используют жаропрочную нержавеющую сталь, с преобладанием аустенита в структуре. Только такие стали способны не деформироваться при интенсивном нагреве. Кроме этого, материал должен сопротивляться коррозии в условиях конденсата и окислительной среды. Заготовкой служит листовой прокат толщиной от 2 до 10 мм.

Таблица 1. Основные характеристики стальных газоходов к доменной печи

Наименование

Описание

Марки стали

08Х17Н13М2, 12Х18Н10Т, 03Х18Н11, AISI 304, AISI 316, AISI 321,

Стойкость к температурам

До 600°С

Соединение деталей

Раструбное, бандажное с герметизирующим уплотнителем

Присоединение к печи

Фланцевое

Диаметр газохода, мм

От 250 до 3500 и более

Допустимое отклонение от формы цилиндра – не более 0,005, в долях от номинального диаметра. Конструкцию укрепляют ребрами жесткости.

Заказать газоходы стальные для доменной печи по экономически выгодной цене

В ГК МеталлЭнергоХолдинг предоставляет возможность купить газоходы стальные из сертифицированных материалов, выполненные с соблюдением норм и правил безопасности в доменном производстве. Невысокая цена установлена исходя из серийности производства и низких закупочных цен на металл.

Чтобы оформить заказ, отправьте заявку по электронной почте, позвоните по нашему телефону, отправьте запрос через онлайн форму на сайте. Организуем доставку газохода стального для доменной печи, любого размера – недорого, без нарушения сроков по договору.




Отводы для газоходов нержавеющие
Отводы для газоходов нержавеющие
RUB

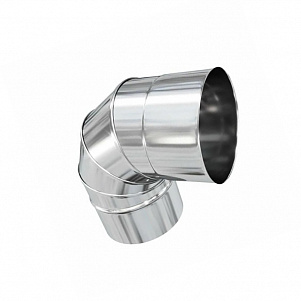

Отводы для газоходов из нержавеющей стали

ГК МеталлЭнергоХолдинг занимается производством и доставкой металлоконструкций во все регионы России. Предлагаем купить отводы для газоходов нержавеющие от производителя по самым лучшим ценам, на большие объемы делаем скидки. Доставка металлоконструкций осуществляется нашим автотранспортом или транспортными компаниями. Возможен самовывоз. Чтобы оформить заказ или уточнить условия оплаты и доставки, обратитесь к нашему менеджеру.

Нержавеющие отводы для газоходов - применение, виды, размеры

Газоходы и дымоходы, в состав которых входят отводы, а также тройники и заглушки, применяются для отвода продуктов горения, образующихся в результате сжигания угля, дизтоплива, сырой нефти, природного газа. Отводы из коррозионностойкой, жаропрочной и жаростойкой стали применяются для монтажа промышленных газоходов печей, котельных, систем аварийного электроснабжения, тепловых электростанций и энерготехнологических установок, агрегатов с газовыми турбинами, оборудования для нефтепереработки и переработки газового конденсата. Основное назначение отводов — возможность изменения направления газохода, когда требуется обойти препятствие или повернуть канал газохода в нужном направлении.

Отводы выпускаются диаметром 300-1000 мм с углом изгиба от 15 до 90 градусов. Возможно изготовление отводов по размерам заказчика. Отводы на 15, 30 и 45 градусов состоят из двух сегментов, на 90 градусов — из четырех. Увеличение количества секторов в 90-градусных отводах объясняется необходимостью увеличения радиуса поворота канала.

Материалом для изготовления служит сталь марок AISI 304 (321, 316), 08Х18Х10, 12Х18Н10Т, 08Х17Н13М2 и их аналоги, обладающие хорошей свариваемостью. Габаритные размеры и марка стали нержавеющих отводов согласуются при оформлении заказа.

Сборка вертикальных и горизонтальных каналов промышленных газоходов с отводами осуществляется путем сварки, а также монтажа когда верхний элемент заходит в нижний с последующим закреплением стягивающими хомутами.

Таблица. Отводы газоходов из нержавеющей стали - техническая характеристика

Параметры

Значения

Наименование

отводы газоходов

Материальное исполнение

нержавеющая сталь

Свариваемость стали

без ограничений

Температура эксплуатации

до +600С

Угол отвода

от 15 до 90 градусов

Присоединительный диаметр

от 300,0 до 1000,0 мм

Толщина стенки

от 2,0 до 10,0 мм

Контроль качества нержавеющих отводов

Каждый отвод проходит проверку качества на производстве — контролируются качество и механические свойства заготовок, химический состав стали, конструктивные размеры изделий, качество сварных швов.

Как купить отводы для газоходов с доставкой

Чтобы получить консультацию, сделать заказ или узнать подробнее о способах оплаты и сроках доставки, свяжитесь с нами любым удобным способом — позвоните по указанному телефону +375-82-003-210-437, отправьте заявку электронной почтой minsk@metatorg.ru или заполните электронную форму на сайте онлайн. Наш специалист перезвонит вам для подтверждения заказа, рассчитает его стоимость, озвучит сроки доставки, ответит на все интересующие вас вопросы.


Отводы секторные сварные для газоходов промышленных
Отводы секторные сварные для газоходов промышленных
Цена от: 12,400.00
RUB

Наша компания занимается производством и поставками металлоконструкций во все регионы России. Предлагаем купить отводы секторные сварные для газоходов промышленных. Возможно изготовление отводов из любой стали по желанию заказчика — AISI 304L 304 321 316L 316Ti 12Х18Н10Т, 09Г2С. ст3, ст.10 ст.20. Чтобы сделать заказ, обратитесь к нашему консультанту.

Виды, размеры и характеристики сварных секторных отводов для промышленных газоходов

Секторные отводы (колена) предназначены для монтажа промышленных газоходов на участках изгибов и поворотов. Применение отводов позволяет создавать плавные переходы под углом от 15 до 90 градусов, исключая при этом утечку транспортируемых газов. Колена рассчитаны на эксплуатацию при давлении 1,0-2,5 МПа и воздействии высоких температур и агрессивных сред. Стандартный диаметр колен от 100,0 до 1600,0 мм. под заказ возможно изготовление отводов по размерам заказчика.


В таблице ниже представлены основные характеристики отводов с углом 90 градусов по ОСТ 34 10.752-97.

Таблица 1. Секторные сварные отводы газоходов и воздуховодов П90 градусов.

Условн.давление Ру, МПа (кгс/см2)

Условный проход Dy, мм

Разм. присоед. труб

DH х S, мм

Масса, кг

2,5 (25)

100

108х4

6,210

125

133x4

8,140

150

159х5

12,325

200

219х7

25,650

250

273х8

40,970

300

325х8

56,845

350

377х9

84,320

400

426х10

118,410

500

530x 8

134,050

600

630х8

283,365

700

720х9

276,420

800

820х11

438,810

1000

1020х14

862,550

1200

1220х14

1233,705

1,6 (16)

400

426х6

118,440

500

530х8

100,735

600

630х8

236,720

700

720х9

202,845

800

820х9

358,530

1000

1020х10

616,350

1200

1220х11

969,410

1400

1420х14

1671,340

1600

1620х14

2206,225

Таблица 2. Масса секторных сварных отводов из нержавеющей стали и других марок

Размеры, мм

Масса, кг

Dy

Толщина стали, мм

отводов под углом

90 град.

60 град.

45 град.

30 град.

15 град.

500

7

8

10

12

109,150

124,430

154,720

184,760

72,700

83,835

102,945

122,950

56,035

63,850

79,320

94,610

36,240

41,250

51,230

61,065

17,945

20,360

25,250

29,930

600

7

10

12

155,985

220,950

265,230

103,940

147,430

176,065

80,150

113,670

135,650

51,810

73,330

87,520

25,670

36,250

43,015

800

8

10

12

14

309,325

385,500

461,135

535,960

206,020

256,710

306,960

356,550

159,035

198,040

236,850

275,260

102,850

127,945

152,860

177,570

50,940

63,36

75,550

87,330

1000

8

10

12

15

481,910

600,845

719,130

895,560

321,080

400,200

487,875

596,150

247,830

308,825

369,410

459,860

160,150

199,530

238,620

296,710

79,550

98,945

118,160

146,670

1200

9

12

15

778,085

1037,200

1288,750

518,340

690,860

858,075

400,250

531,680

662,170

258,645

343,450

427,360

128,540

170,380

211,665

1400

10

14

1174,235

1637,910

782,240

1090,830

603,950

841,935

390,370

543,785

194,090

269,730



Чтобы уточнить размеры и массу других видов отводов, обратитесь к нашему менеджеру.

Как заказать секторные отводы для промышленных газоходов

Чтобы заключить договор на изготовление и доставку сварных отводов, позвоните нам по указанному телефону, напишите на электронную почту или заполните форму обратной связи на сайте. Специалист ГК МЭХ перезвонит вам для уточнения деталей заказа, рассчитает его стоимость, сориентирует по срокам доставки, подробно ответит на любые возникшие вопросы.


Переходы нержавеющие для газоходов промышленных
Переходы нержавеющие для газоходов промышленных
RUB

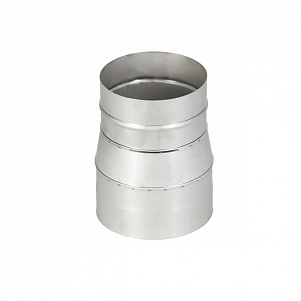

Переходы из нержавеющей стали для газоходов промышленных

Задачу отвода горячих, с высокой концентрацией вредных и опасных веществ, продуктов горения и газов, при эксплуатации тепловых промышленных агрегатов и печей решают с помощью газоходов. Рассчитанная на качественный отвод газов конструкция может состоять из участков с разными формами и размерами сечения. Стыковку таких участков осуществляют с применением переходов. Группа компаний ГК МеталлЭнергоХолдинг предлагает заказать и купить по заводской цене, без надбавки – переходы нержавеющие для газоходов промышленных.

Описание конструкции переходов для газоходов промышленных

Переход – стальная полая деталь с замкнутым профилем. Отличием перехода для системы газохода, от перехода типовых трубопроводов, является нестандартная конструкция и размеры сечения.

Таблица 1. Виды переходов нержавеющих для газоходов промышленных

Вид перехода по исполнению

Описание и функциональное назначение

Концентрический

Для плавного изменения величины прохода, с меньшего диаметра на больший, с сохранением прямолинейности

Эксцентрический

Для перехода от меньшего диаметра к большему, со смещением центральной оси газохода

С разной формой сечения

Для перемены круглого профиля газохода на прямоугольный, квадратный или овальный

С утеплением или термоизоляцией

Для присоединения участка газохода неутепленного (без термоизоляции), на утепленный (термо изолированный)

Конструкционно – переходы нержавеющие, применяемые в газоходах промышленных, изготовляют посредством конической вставки между концами перехода, разных размеров или формы.

Изготовление и требования к переходам нержавеющим для газоходов промышленных

Переходы с круглым сечением с обеих сторон, небольшого диаметра могут изготовляться из стандартных бесшовных нержавеющих труб – по технологии термомеханического деформирования. Переходы больших размеров изготовляют гибкой листовой стали, с последующей вальцовкой и соединением сварочным швом.

На переходы нержавеющие для газоходов промышленных распространяются требования по герметичности, в месте присоединения. Контроль качества сварных швов – в соответствии с установленными для газоходов правилами. На участках с футеровкой – внутреннюю поверхность перехода обрабатывают огнеупорным материалом.

Переходы для газоходов промышленных изготовляют из сертифицированной коррозионностойкой, жаропрочной стали, со стабильной аустенитной структурой и хорошей свариваемостью, без риска проявления межкристаллитной коррозии, в около шовной зоне. Марки, применяемые ведущими производителями: 12Х18Н10Т, 08Х17Н13М2, 03Х18Н11, AISI 321, AISI 316, AISI 304.

Заказать и купить переходы нержавеющие для газоходов промышленных, по цене завода изготовителя

ГК МеталлЭнергоХолдинг принимает заказы на изготовление нержавеющего перехода по техническому заданию заказчика. Возможность закупа металла по экономичной оптовой цене, позволяют сохранять невысокую цену на качественные переходы нержавеющие для газоходов промышленных.

Для заказа – позвоните по телефону компании +375-82-003-210-437, заполните и отправьте онлайн форму «Заказать» на нашем сайте или пришлите техническое задание на электронную почту minsk@metatorg.ru. Выберем самую недорогую транспортировочную схему доставки заказа – во все города Российской Федерации и в страны Содружества.


Промышленные газоходы из нержавеющей стали
Промышленные газоходы из нержавеющей стали
RUB

Газоходы из нержавеющей стали от завода производителя

Работа большого ряда промышленного оборудования сопряжена с выделением газообразных веществ, попадание которых в зону рабочих мест, является вредным и опасным для человека. Устройство системы отвода газов – представляет собой герметичную металлоконструкцию, размеры и конфигурация которой обеспечивают хорошую вытяжку и транспортировку газов, на безопасное расстояние или в переработку. Увеличению срока службы газохода способствует применение в производстве качественной, высоколегированной стали.

Группа компаний МеталлЭнергоХолдинг принимает заказы на изготовление и предлагает купить промышленные газоходы из нержавеющей стали – по невысокой, без надбавок цене.

Преимущества газоходов для промышленности, из нержавеющих сталей

Система отвода газа обязательна для эксплуатации: котельных установок, металлургических печей, топливных котлов, дизельных станций и агрегатов, перерабатывающего оборудования в нефтяной, газовой и химических отраслях. Выделяемые газы проходят через газоход в горячем состоянии. Действие газов на металл запускает процесс образования коррозии.

Изготовление промышленного газохода из листовой стали жаропрочных и коррозионностойких нержавеющих марок целесообразно технически и экономически, по причине:

· возможности облегчения общего веса конструкции за счет толщины листа – нет необходимости запаса на коррозию;

· стойкости к большинству продуктов горения;

· экономии средств на дорогое антикоррозионное покрытие;

· более длительного эксплуатационного периода, без ремонта и замены деталей.

ГК МеталлЭнергоХолдинг предлагает купить промышленные газоходы из высоколегированной нержавеющей стали марок AISI 304, AISI 316, AISI 321, 08Х17Н13М2, 12Х18Н10Т. Выбор марок определен на основании данных о высоком качестве сварных соединений стали, и относительно невысокой стоимости.

Типы промышленных газоходов

Конструкция промышленного газохода из нержавеющей стали проектируется индивидуально, с учетом норм технической документации – СП 43.13330.2012, ГОСТ 21.402-83.

Таблица 1. Варианты конструктивных решений промышленного газохода

Типы газоходов

Описание

По положению в пространстве

Вертикальные, горизонтальные

По функциональности

Опускные, подъемные, переходные, поворотные

По форме сечения

Круглые, прямоугольные, квадратные

По размерам сечения

Типовые размеры 300-1000 мм и по

По линии контура конструкции

Прямолинейные и с отводами, поворотами, разветвлением

По принципу движения газов

С естественной и принудительной тягой

По комплектации

В зависимости от конструкции: ложементы, подвесы, запорная арматура, теплоизоляция

По виду соединения деталей

Раструбы или фланцы с герметизацией, бандажи

В каждом проекте на промышленный газоход из нержавеющей стали учитываются: объемы, температура и агрессивность среды отводимого газа, расположение выделяющего газ оборудования, длина пути и другие факторы.

Купить промышленные газоходы из нержавеющей стали, по лучшей цене

ГК МеталлЭнергоХолдинг предлагает невысокую, в сравнении с конкурентами цену по причине:

· наличия собственной производственной базы и технической службы, осуществляющей проектирование;

· обеспечение проекта сертифицированной металлопродукцией по оптовым ценам.

Принимаем заявки по телефону и на сайте. Техническое задание на промышленный газоход из нержавеющей стали можно отправить на электронный адрес. Организуем доставку во все города России и ближнего зарубежья. Принимаем заказы на монтажные работы.



Газоходы промышленные нержавеющие и стальные

Газоходы промышленные предназначены для транспортировки отходящих газов до места выброса или переработки. Они являются основными элементами промышленной системы аспирации. Корректная эксплуатация печного и котельного оборудования невозможна без системы, отводящей продукты сгорания.

Изготавливаются в соответствии с ГОСТом 21.402-83 и СНиПом 2.09.03-85. При выборе материала учитывается температура, давление и химический состав отходящих газов.

Особенности изготовления газоходов от завода МеталлЭнергоХолдинг

Металлоконструкции изготавливаются из листовой стали, устойчивая к образованию окалины, способная выдерживать длительный нагрев. Диаметр газохода рассчитывается с учетом термодинамики газообразной среды, аэродинамических характеристик потока для оптимального эффекта устойчивой самотяги, способствующей быстрому выбросу продуктов горения и рассеиванию отходящих газов в атмосфере. Расчетные параметры соответствуют требованиям, установленным для печей или оборудования для вырабатывания тепла.

Газоходы из углеродистой низколегированной стали марок 13ХФА, 09Г2С, 3ПС, 3СП

получаются толстостенные газоходы большого веса. Они эксплуатируются в помещениях и под навесом. Для защиты от атмосферной, межкристаллитной коррозии предусмотрено защитное прокрытые металла.

Газоходы с тремя или более поворотами производят из нержавеющей стали марок AISI321, AISI316, AISI 304, 08x18x10, 12Х18Н10Т, 08Х17Н13М2.

Они намного легче низкоуглеродистых аналогов, устойчивы к коррозионным разрушениям. Такие каналы без дополнительной защиты эксплуатируются на открытом воздухе, стабильно выдерживают резкий перепад температур, осадки, ветровую, сейсмическую нагрузку. Металл не нуждается в дополнительной обработке, выдерживает высокое давление.

Сборная конструкция любого газохода состоит из отдельных элементов:

· прямых участков разной протяженности;

· концентрических, эксцентрических переходов;

· секционных отводов;

· тройников разветвления;

· регулирующего клапана.

В карманах предусмотрены технологические люки для очистки стенок от налета. По всей протяженности выводящего канала устанавливаются ревизионные тройники.

Путь газовой смеси до точки выброса бывает сложным, для удобства разработана условная классификация промышленных газоходов. Цилиндрическая форма канала – самый оптимальный, она снижает риск прожигов. За счет неравномерного нагрева стенок движение отходящих газов осуществляется с закручиванием по оси. По требованию заказчика возможно изготовление каналов квадратного и прямоугольного сечения.

Типы трубопроводов для отвода продуктов горения

пространственное расположение

вид тяги

возможные типоразмеры

исполнение газохода

горизонтальные;

вертикальные;

поворотные;

подъемные;

отпускные;

обводные;

с естественной самотягой за счет разницы температур отходящего газа и воздуха;

с искусственной тягой (дымососами, вентиляторами)

Ду300

Ду400

Ду500

Ду600

Ду700

Ду800

Ду900

Ду1000

для высоких температур;

с высокой устойчивостью к агрессивным парам;

нестандартные

Виды рабочих сред, двигающих по дымоходу:

· горячий воздух;

· угарный газ, диоксид углерода;

· дымовые смеси, содержащие всевозможные продукты горения жидкого или твердого топлива;

· газовоздушная смесь с незначительной концентрацией паров кислот, щелочей, других веществ разной степени агрессивности, выделяемых в процессе обжига, отжига, плавке;

· взвесь твердых частиц, водного пара, пыли.

При расчетах учитывается плотность транспортируемых газов, химическая активность паров.

Технические характеристики газоходов для промышленных объектов

параметр

единицы измерения

значение

температура среды

рабочей

°С

+200/+600

окружающей

-60/+50

диапазон давлений транспортируемого газа

МПа

0,3/1,6

скорость поточного воздуха в канале

м/с

15–20

срок эксплуатации

лет

30–50

Этапы производства металлоконструкций, газоотводов

На предприятии предусмотрен входной контроль, специалисты проводят спектральный анализ поступающего проката на соответствие химическому составу. Для изготовления газоходов используется сертифицированная продукция ведущих производителей. Выбор типа конструкции канала зависит от вида используемого оборудования. Предварительно дается оценка возможности проектирования типовой системы аспирации. Учитываются климатические особенности региона, мощности тепловых установок, степень агрессивности отходящих газов.

Процесс формирования трубопроводов предусматривает несколько этапов:

· проектирование трубопровода по техническому заданию осуществляется с использованием современного программного обеспечения, возможна разработка газоходов индивидуальной формы и нетиповых размеров с желаемыми характеристиками;

· выбор материалов (трубного, профилированного и листового проката) зависит условий эксплуатации, учитываются физико-механические характеристики сплава;

· разметку листовой стали производят квалифицированные специалисты по предоставленным чертежам или эскизам;

· раскрой заготовок, вырезка соединительных деталей осуществляется на лазерном оборудовании, обеспечивающем высокую точность реза, ровные кромки;

· гибка элементов производится на профилегибочном оборудовании;

· разделка кромок под сварку;

· сварка готовых деталей с применением защитной атмосферы, флюсов, штучных электродов или сварочной проволоки осуществляется с двух сторон ручными электродуговыми аппаратами, полуавтоматами или автоматами, специалисты сварочного производства аттестованы НАКС;

· после сварной сборки элементов предусмотрена обязательная проверка герметичности швов методами неразрушающего контроля;

· установка ребер жесткости, стоек для закрепления нагнетателей внутри отводов;

· зачистка сварных швов для устранения наплывов;

· нанесение антикоррозийного состава на низкоуглеродистую сталь.

Итоговый контроль качества включает проверку соединений, точность размеров в пределах установленных допусков. Доставка систем промышленной аспирации осуществляется автомобильным и железнодорожным транспортом.

Сфера применения газоходов промышленного назначения

Каналы для отвода газов формируют при использовании различного нагревательных агрегатов:

· котельных различного назначения;

· газотурбинных агрегатов производственных предприятий;

· ТЭС (теплоэлектростанций);

· газопоршневых установок большой мощности;

· промышленных печей металлургического, стекольного, керамического, огнеупорного, кирпичного производства;

· котлов для утилизации отходов;

· термического оборудования предприятий нефтегазоперерабатывающих комбинатов и предприятий химической отрасли;

· ратификационных колонн для получения нефтяных и газовых конденсатов;

· энерготехнологических установок, выделяющих избыточное тепло;

· электростанций, работающих на жидком и твердом топливе.

Конфигурация, количество комплектующих каналов определяется индивидуально.

Преимущества сварных металлоконструкций

Промышленные газоходы характеризуются простой монтажа, для сборки системы требуется минимум времени. Не требуется больших финансовых затрат.

Для изготовления используется высокопрочная сталь, не склонная к усталостной деформации. Каналы получаются надежными, выдерживают ударные и тепловые нагрузки.

Герметичная конструкция исключает попадание отравляющих веществ в рабочую зону, гарантирует необходимую скорость их удаления.

При транспортировке отходов и продуктов горения происходит осаждение веществ, на выходе концентрация загрязнений в пределах экологических норм.


«МеталлЭнергоХолдинг» - надежный поставщик металлопроката более 10 лет

Централизованные поставки металлопродукции в 950 городов России и СНГ Централизованные поставки металлопродукции в 950 городов России и СНГ более 120 000 заказчикам
Резка и обработка металлопроката любых марок сталей Резка и обработка металлопроката любых марок сталей, в России. Производим горячее и гальваническое цинкование металлопроката и трубной продукции.
Внутренний и внешний контроль качества Внутренний и внешний контроль качества отпускаемой металлопродукции. Весь металлопрокат сертифицирован.
Доставим металлопрокат по всей России Доставим металлопрокат по всей России удобным для Вас способом и транспортом. А так же в любой речной и морской порт.
