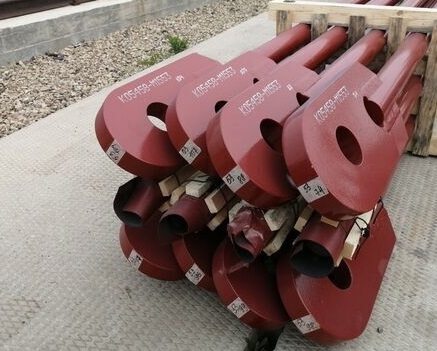

Анкерная тяга

Анкерная тяга применяется в строительных и монтажных конструкциях для передачи растягивающих усилий, фиксации металлоконструкций, оборудования, опор, колонн и других элементов к фундаментам или несущим основаниям. Изделие представляет собой стальной стержень или сборную тягу с резьбовыми участками, гайками, шайбами, муфтами.

Анкерная тяга для строительных и монтажных конструкций

Анкерные тяги используют в фундаментных, опорных и стяжных узлах, где требуется надежно передать усилие от установленной конструкции на бетонное, металлическое или комбинированное основание. При подборе учитывают диаметр и длину стержня, резьбу, марку стали, защитное покрытие, конструкцию концевых частей и расчетную нагрузку.

Назначение анкерных тяг

Анкерные тяги применяют для:

крепления металлических колонн и стоек к фундаменту;
фиксации опор, рам и строительных металлоконструкций;
монтажа технологического и промышленного оборудования;
устройства стяжных и удерживающих соединений;
крепления элементов эстакад, мачт и опорных рам;
передачи растягивающих нагрузок между конструкциями;
сборки узлов с использованием анкерных плит и закладных деталей;
ремонта и усиления существующих конструкций.

Конструкция анкерной тяги

Базовым элементом является металлический стержень требуемого диаметра и длины. На одном или обоих концах может быть выполнена резьба для установки гаек, муфт и опорных элементов. В некоторых узлах применяют анкерные плиты, шайбы увеличенного диаметра, вилки, проушины или другие детали, передающие усилие на конструкцию.

Элемент	Назначение	Основной параметр	Что учитывать
Стержень	Передача растягивающего усилия	Диаметр и длина	Марку стали и нагрузку
Резьбовой участок	Установка гайки или муфты	Диаметр и шаг резьбы	Рабочую длину резьбы
Гайка	Фиксация соединения	Размер и исполнение	Совместимость с резьбой
Шайба	Распределение усилия	Диаметр и толщина	Площадь опорной поверхности
Муфта	Соединение частей тяги	Резьба и длина	Соосность соединения
Анкерная плита	Передача нагрузки на основание	Размеры и толщина	Расчетное давление и геометрию узла

Цельные и составные тяги

Цельная анкерная тяга изготавливается из одного стержня и удобна для узлов, где требуемая длина позволяет транспортировать и устанавливать изделие без дополнительных соединений. Составные варианты соединяются резьбовыми муфтами и применяются при большой общей длине или когда монтаж необходимо выполнять отдельными секциями.

Резьба анкерной тяги

Резьбовая часть служит для регулировки положения и окончательной фиксации узла. При заказе необходимо указывать диаметр, шаг, направление и длину резьбы, если эти параметры заданы проектом. Гайки и муфты должны соответствовать резьбе стержня по типоразмеру и исполнению.

Материалы изготовления

Анкерные тяги изготавливают из конструкционных углеродистых и легированных сталей, выбираемых по расчетной нагрузке, температурным условиям и требованиям проекта. Для наружных конструкций дополнительно учитывают коррозионную стойкость и способ защитной обработки поверхности.

Исполнение	Преимущество	Что учитывать	Типичное применение
Сталь без покрытия	Удобство дальнейшей обработки	Необходимость защиты от коррозии	Внутренние и закрытые узлы
Оцинкованная сталь	Дополнительная защита поверхности	Сохранность покрытия на резьбе	Наружные конструкции
Высокопрочная сталь	Работа при повышенных нагрузках	Требования проекта и соединений	Ответственные монтажные узлы
Коррозионно-стойкая сталь	Стойкость во влажной среде	Марку и совместимость деталей	Специальные условия эксплуатации
Специальное исполнение	Соответствие проектной задаче	Технические требования	Нестандартные конструкции

Защитные покрытия

Для эксплуатации на открытом воздухе и во влажной среде тяги могут иметь цинковое или другое предусмотренное проектом защитное покрытие. При этом важно учитывать резьбовые поверхности: толщина покрытия не должна препятствовать нормальной сборке гаек и муфт. После монтажа поврежденные участки защиты восстанавливают совместимым материалом.

Подбор по нагрузке

Размер анкерной тяги назначают расчетом. Диаметр стержня, длина заделки, конструкция анкерной части и площадь опорных элементов должны соответствовать усилиям в конкретном узле. Самовольное уменьшение диаметра или замена марки стали может изменить несущую способность соединения.

При подборе проверяют:

расчетное растягивающее усилие;
диаметр стержня;
общую длину тяги;
длину резьбовых участков;
марку стали;
тип защитного покрытия;
состав гаек, шайб и муфт;
конструкцию фундаментного или опорного узла.

Параметры для заказа

Параметр	На что влияет	Что указывают	Источник данных
Диаметр	Несущую способность и резьбу	Номинальный размер стержня	Чертеж
Длина	Геометрию монтажного узла	Полную длину изделия	Спецификация
Резьба	Совместимость с крепежом	Тип, шаг и длину участка	Рабочая документация
Марка стали	Механические свойства	Полное обозначение материала	Проект
Покрытие	Коррозионную стойкость	Без покрытия, оцинкованное или другое	Технические требования
Комплектация	Готовность к монтажу	Гайки, шайбы, муфты и пластины	Спецификация
Количество	Объем поставки	Число изделий или комплектов	Заявка

Анкерные тяги для фундаментов

В фундаментных узлах тяга может работать совместно с закладной или анкерной плитой. Нижняя часть передает усилие на фундамент, верхняя используется для установки и регулировки металлоконструкции. Положение тяги до бетонирования или окончательной фиксации контролируют по шаблону и рабочим осям.

Применение с металлическими конструкциями

При монтаже колонн, рам и опор тяги устанавливают в отверстия опорной плиты и фиксируют гайками. Регулировочные гайки могут использоваться для выставления конструкции по высоте, после чего выполняется окончательное закрепление в соответствии с проектной схемой.

Составные анкерные системы

Если длина изделия велика или условия монтажа не позволяют установить цельный стержень, применяют соединительные муфты. Резьбовые концы должны входить в муфту на предусмотренную глубину. Перед сборкой проверяют чистоту резьбы и отсутствие повреждений, способных препятствовать полному завинчиванию.

Изготовление по чертежам

Анкерная тяга нередко является частью индивидуального строительного узла, поэтому размеры и комплектация могут задаваться рабочими чертежами. При заказе нестандартного изделия желательно передавать эскиз с общей длиной, диаметрами, резьбами, расположением уступов и перечнем комплектующих.

Подготовка к монтажу

Перед установкой необходимо:

сверить изделие с чертежом и спецификацией;
проверить диаметр и общую длину;
осмотреть стержень на наличие деформаций;
проверить состояние резьбы;
сверить количество гаек и шайб;
проверить защитное покрытие;
подготовить шаблон или разметку;
очистить монтажную зону.

Монтаж анкерной тяги

Типовая последовательность работ:

Определить проектное положение тяги.
Установить изделие или сборную секцию.
Выставить ось и отметку по шаблону.
Зафиксировать положение до окончательного закрепления.
Установить опорные детали, шайбы и гайки.
Проверить свободное навинчивание резьбовых элементов.
Выполнить затяжку по проектной технологии.
Проверить положение и состояние защитного покрытия.

Контроль резьбовых соединений

Резьба должна быть чистой, без смятых витков, забоин и значительной коррозии. Нельзя принудительно наворачивать гайку или муфту на поврежденный участок. При необходимости резьбовое соединение очищают и проверяют совместимость деталей до монтажа.

Контроль геометрии

Для длинных тяг важны прямолинейность и точное положение относительно монтажных отверстий. Искривление стержня усложняет установку и создает дополнительные усилия при сборке. Не допускается принудительное совмещение несоосных деталей за счет сильного изгиба тяги.

Контроль качества при приемке

При получении партии проверяют:

Типичные ошибки при подборе

Следует избегать:

заказа тяги только по диаметру стержня;
неверного определения общей длины;
несоответствия шага резьбы гайкам и муфтам;
замены марки стали без проверки расчетов;
использования слишком короткой резьбовой части;
монтажа изделия с поврежденной резьбой;
исправления значительной кривизны непосредственно в узле;
отсутствия антикоррозионной защиты наружной конструкции.

Транспортировка и хранение

Длинномерные анкерные тяги перевозят с опорой, исключающей значительный прогиб и остаточную деформацию. Резьбовые концы защищают от ударов и загрязнения. При хранении изделия разделяют по типоразмерам и сохраняют маркировку партии.

Оформление заявки

В заявке указывают диаметр и общую длину анкерной тяги, марку стали, параметры резьбовых участков, защитное покрытие и требуемую комплектацию. Для составных изделий дополнительно указывают количество секций, тип соединительных муфт и длину каждой части.

Для приобретения анкерных тяг можно позвонить специалистам компании или направить по электронной почте чертеж, спецификацию и технические требования. Это поможет проверить размеры, резьбу, материал, покрытие и комплектность изделия перед формированием заказа.
