Блок контейнеры
Блок-контейнеры — это мобильные модульные здания на металлическом несущем каркасе, предназначенные для размещения оборудования, персонала, инженерных систем и вспомогательных помещений. Такие конструкции применяют на строительных площадках, промышленных предприятиях, объектах добывающей отрасли, в энергетике, геологоразведке и других сферах, где требуется быстро организовать защищенное помещение без капитального строительства.
Блок-контейнеры для оборудования и временных помещений
В каталоге МеталлЭнергоХолдинга представлены блок-контейнеры для размещения дизель-генераторных установок и другие модульные исполнения. Компания также принимает заказы на изготовление контейнерных зданий по индивидуальным чертежам. Основой конструкции служит сварной металлический каркас, который дополняется наружной обшивкой, утеплением, внутренней отделкой, дверями, воротами, вентиляцией, электротехническим оборудованием и другими системами в зависимости от назначения.
Назначение блок-контейнеров
Модульные блоки применяют для:
- размещения дизель-генераторных установок;
- создания технических и электротехнических помещений;
- организации временных рабочих зон;
- размещения оборудования на удаленных объектах;
- защиты агрегатов от осадков и несанкционированного доступа;
- создания мобильных пунктов управления и обслуживания;
- формирования модульных комплексов из нескольких блоков;
- эксплуатации на строительных и промышленных площадках.
Конструкция блок-контейнера
Несущая часть выполняется в виде сварного металлического каркаса из профилей и труб. Вертикальные стойки и горизонтальные балки обеспечивают жесткость при транспортировке, подъеме и эксплуатации. Стены и кровля могут обшиваться профилированным листом или другими материалами, а внутренняя компоновка определяется размещаемым оборудованием и требованиями заказчика.
|
Элемент |
Назначение |
Варианты исполнения |
Что учитывать |
|---|---|---|---|
| Каркас | Несущая основа | Сварная металлоконструкция | Массу оборудования и транспортные нагрузки |
| Стены | Защита внутреннего пространства | Профлист, утепленная обшивка | Климат и назначение |
| Пол | Размещение оборудования | Металлический или комбинированный | Нагрузку и требования к уборке |
| Двери и ворота | Доступ персонала и техники | Распашные, сервисные | Габариты оборудования |
| Инженерные системы | Поддержание условий эксплуатации | Вентиляция, отопление, освещение | Тепловыделение и режим работы |

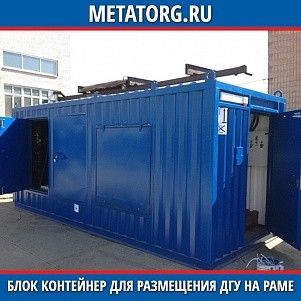

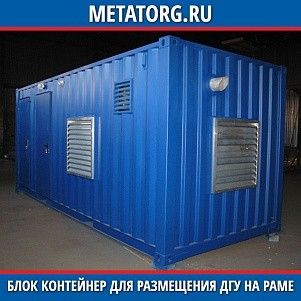

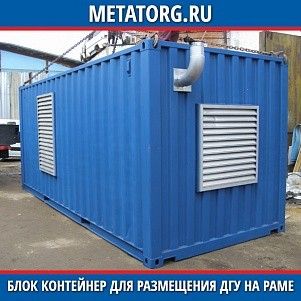

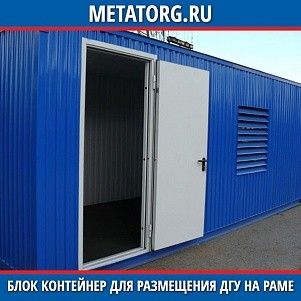

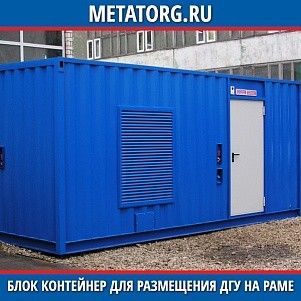

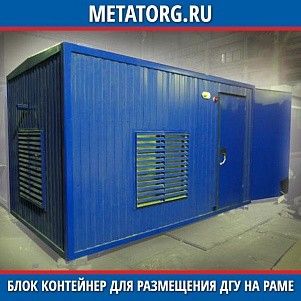

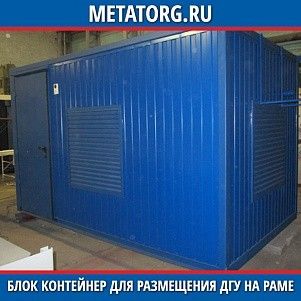

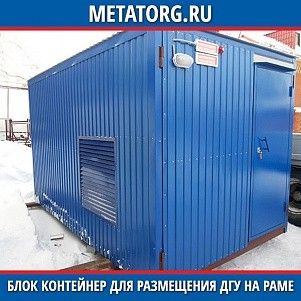

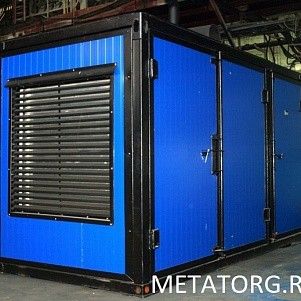

Блок-контейнеры для ДГУ

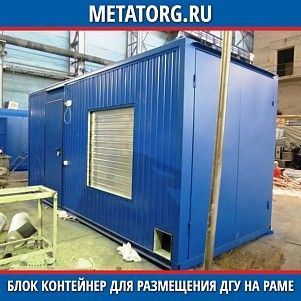

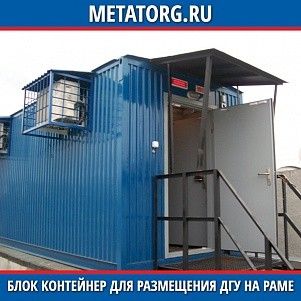

Одно из основных направлений категории — контейнеры для дизель-генераторных установок. На сайте МеталлЭнергоХолдинга представлены, в частности, блоки размером 3000×2400×2450 мм и 8000×2450×2650 мм. Они предназначены для размещения генераторного оборудования на раме и могут изготавливаться с учетом конкретной модели ДГУ, необходимых проходов и сервисных зон.
Агрегатный и электротехнический отсеки
В контейнере для ДГУ внутреннее пространство может разделяться на агрегатный и электротехнический отсеки. Такое решение позволяет отделить рабочую зону генератора от щитов управления и электрического оборудования. Компоновка должна обеспечивать доступ для обслуживания, безопасное перемещение персонала и возможность демонтажа крупных узлов.
Утепление
Для эксплуатации в холодных регионах стены, крыша и другие ограждающие конструкции утепляют негорючими теплоизоляционными материалами. В описании модульных зданий МеталлЭнергоХолдинга указаны стекловолокно и маты базальтовой ваты. Толщину утепления и внутреннюю отделку выбирают с учетом климатического района и требуемой температуры внутри блока.
Климатическое исполнение
На странице модульных зданий приведено деление мобильных контейнеров по климатическому исполнению: северные, обычные и южные. Для северного исполнения указана эксплуатация при температурах до -60 °C, для обычного — до -45 °C, а для южного — диапазон от -25 до +50 °C. При заказе конкретного блока климатические требования необходимо фиксировать в техническом задании.
|
Исполнение |
Температурный ориентир |
Основная задача |
Что уточнять |
|---|---|---|---|
| Северное | До -60 °C | Работа в суровом климате | Утепление и отопление |
| Обычное | До -45 °C | Большинство холодных регионов | Режим эксплуатации |
| Южное | От -25 до +50 °C | Теплые климатические зоны | Вентиляцию и охлаждение |
| Индивидуальное | По проекту | Специальные условия | Климатические нагрузки |
| Технологическое | По требованиям оборудования | Стабильная внутренняя среда | Тепловыделение агрегатов |
Вентиляция
Для контейнеров с работающим оборудованием вентиляция является одним из ключевых элементов. Она обеспечивает приток воздуха и удаление нагретого воздуха из помещения. Для ДГУ система должна учитывать расход воздуха на охлаждение и работу двигателя, расположение радиатора, воздушных жалюзи и выпускных каналов.
Электротехническое оснащение
В базовой комплектации контейнера для генератора на сайте указаны рабочее и аварийное освещение, элементы охранной и пожарной сигнализации, щит учета электроэнергии, информационные соединения и система заземления. Конкретный набор оборудования согласовывается с заказчиком и может расширяться в зависимости от назначения объекта.
Размеры блок-контейнеров
Габариты выбирают по размерам оборудования, необходимой площади обслуживания и ограничениям транспортировки. Помимо готовых решений, производитель принимает заказы на конструкции по индивидуальным чертежам. При проектировании необходимо оставить проходы возле агрегатов, пространство для открывания дверей, демонтажа фильтров, радиаторов и других обслуживаемых узлов.
Параметры для заказа
|
Параметр |
На что влияет |
Что указывают |
Источник данных |
|---|---|---|---|
| Назначение | Компоновку и комплектацию | ДГУ, оборудование или помещение | Техническое задание |
| Габариты | Размещение и перевозку | Длину, ширину и высоту | Чертеж |
| Климат | Утепление и отопление | Температурный диапазон | Данные объекта |
| Вентиляция | Температуру оборудования | Расход воздуха и схему | Паспорт агрегата |
| Электрика | Готовность к эксплуатации | Щиты, освещение и розетки | Проект |
| Двери и ворота | Доступ и обслуживание | Размер и расположение | Компоновка |
| Количество | Объем поставки | Число модулей | Заявка |
Изготовление по индивидуальным чертежам
Если стандартные размеры не подходят, блок-контейнер проектируют под конкретное оборудование или технологическую задачу. Заказчик передает габариты агрегатов, массу, зоны обслуживания, расположение подключений, требования к дверям, вентиляции, отоплению, электрической части и климатическому исполнению.
Для подготовки проекта желательно предоставить:
- габариты и массу устанавливаемого оборудования;
- чертеж рамы или опорных точек;
- требуемые размеры контейнера;
- расположение дверей и ворот;
- данные по вентиляции и тепловыделению;
- требования к отоплению и утеплению;
- электрическую схему и перечень оборудования;
- условия транспортировки и эксплуатации.
Установка на раму, сани или прицеп
Мобильные контейнеры могут устанавливаться на рамы, сани, автомобильные и тракторные прицепы. Такой вариант упрощает перемещение между объектами и удобен для временных производственных площадок. Конструкция основания должна соответствовать массе блока с установленным оборудованием и транспортным нагрузкам.
Подготовка площадки
Перед установкой необходимо:
- подготовить ровное и устойчивое основание;
- проверить подъезд грузовой и монтажной техники;
- уточнить расположение внешних коммуникаций;
- подготовить заземляющее устройство;
- проверить зоны открывания дверей и ворот;
- обеспечить отвод осадков от площадки;
- подготовить кабельные и трубопроводные вводы;
- проверить проектную ориентацию контейнера.
Монтаж и ввод в эксплуатацию
Типовая последовательность:
- Установить контейнер на подготовленное основание.
- Проверить горизонтальность и устойчивость.
- Закрепить конструкцию предусмотренным способом.
- Подключить заземление и электропитание.
- Подсоединить вентиляционные и технологические системы.
- Проверить освещение и автоматику.
- Выполнить пробный запуск установленного оборудования.
- Проверить температурный режим и работу систем безопасности.
Типичные ошибки при заказе
Следует избегать:
- подбора контейнера только по наружным габаритам оборудования;
- отсутствия сервисных проходов вокруг агрегата;
- недооценки тепловыделения работающей ДГУ;
- заказа без учета климатического района;
- слишком малых дверей для ремонта и демонтажа узлов;
- отсутствия данных о массе оборудования;
- неучтенных кабельных и трубопроводных вводов;
- проектирования вентиляции без данных производителя агрегата.
Оформление заявки
В заявке указывают назначение блок-контейнера, требуемые габариты, климатическое исполнение, тип и массу устанавливаемого оборудования, требования к утеплению, отоплению, вентиляции, дверям, воротам, электроснабжению и системам безопасности. Для контейнера под ДГУ желательно приложить паспорт и габаритный чертеж генераторной установки.
Для приобретения блок-контейнера можно позвонить специалистам компании или направить по электронной почте техническое задание, чертежи оборудования и требования к комплектации. Это поможет согласовать размеры, каркас, инженерные системы, климатическое исполнение и подготовить конструкцию под конкретные условия эксплуатации.
