Сетка фильтровая нержавеющая ГОСТ 3187-76

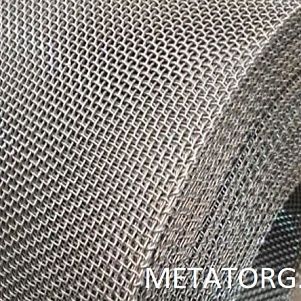

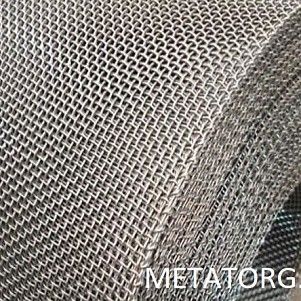

Сетка фильтровая нержавеющая ГОСТ 3187-76 — тканое металлическое полотно из коррозионностойкой проволоки, предназначенное для фильтрации жидкостей и газов, обезвоживания и разделения технологических сред. Особенностью фильтровых сеток является плотное расположение проволок утка, благодаря которому формируется система узких фильтрационных каналов без обычных квадратных ячеек в свету.

Нержавеющие тканые сетки для промышленной фильтрации

Фильтровальная металлическая сетка представляет собой гибкое полотно, полученное переплетением продольных и поперечных проволок. В отличие от обычной тканой сетки с квадратными отверстиями, фильтровое полотно имеет плотный уток, что позволяет задерживать частицы при прохождении среды через извилистые межпроволочные каналы. Конкретная тонкость фильтрации определяется конструкцией переплетения и должна подтверждаться характеристиками выбранной марки.

Технические характеристики фильтровой сетки по ГОСТ 3187-76

Особенности фильтрового переплетения

В сетках по ГОСТ 3187-76 проволоки основы расположены с определённым интервалом, а проволоки утка плотно прилегают друг к другу. Такая структура создаёт проходы для жидкости или газа между изогнутыми металлическими нитями. Поэтому размер фильтруемого загрязнения нельзя напрямую определить по расстоянию между продольными проволоками. При выборе учитывают номинальную тонкость фильтрации, гидравлическое сопротивление и условия эксплуатации.

Конструктивные особенности фильтровальной ткани:

• Плотное расположение проволок утка.
• Отсутствие обычных открытых ячеек в свету.
• Различные диаметры основы и утка.
• Формирование извилистых фильтрационных каналов.
• Гибкая металлическая структура.
• Возможность изготовления фильтрующих элементов.
• Выбор плотности переплетения по условиям фильтрации.

Полотняное переплетение фильтровой сетки типа П

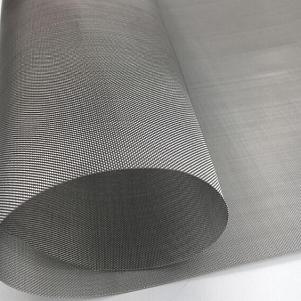

Сетки типа П изготавливают полотняным переплетением, при котором проволоки основы последовательно проходят над и под соседними проволоками утка. Такая структура обеспечивает плотное взаимное расположение металлических нитей. Изделия маркируются обозначениями П24, П28, П32, П40, П48, П56, П60, П100, П120 и другими номерами, связанными с номинальным количеством проволок основы на 1 дм.

Распространённые марки сетки полотняного переплетения

Саржевая фильтровая сетка типа С

Саржевое переплетение отличается от полотняного схемой пересечения продольных и поперечных проволок. У одностороннего саржевого полотна проволоки основы переплетаются с утком через две проволоки. Такая структура позволяет получать плотные металлические фильтрующие материалы с различными характеристиками проницаемости. При выборе учитывают обозначение, диаметры проволоки и требуемую степень очистки.

Примеры марок сетки саржевого переплетения

Различия полотняной и саржевой фильтровальной ткани

Оба типа сеток предназначены для механической фильтрации и характеризуются плотным расположением утка. При этом структура переплетения влияет на форму межпроволочных каналов, гибкость и сопротивление движению рабочей среды. Нельзя однозначно считать один тип более тонким или эффективным без сравнения конкретных номеров сетки и условий испытаний.

Сравнение основных типов переплетения

Марки нержавеющей стали для фильтровых сеток

Коррозионная стойкость металлической фильтровальной ткани определяется химическим составом проволоки. В зависимости от назначения применяют аустенитные и другие высоколегированные стали, предусмотренные соответствующей технической документацией. Для отдельных условий могут рассматриваться стали 12Х18Н10Т, 08Х18Н10 и другие марки. Наличие конкретного сплава в ассортименте необходимо уточнять при заказе.

Характеристики материала для технического подбора:

• Марка коррозионностойкой стали.
• Содержание легирующих элементов.
• Стойкость к рабочей жидкости или газу.
• Допустимая температура эксплуатации.
• Механическая прочность проволоки.
• Свариваемость при изготовлении фильтров.
• Требования к состоянию поверхности.
• Совместимость с технологическими реагентами.

Применение тканой сетки для фильтрации жидкостей

Нержавеющая фильтровая сетка может использоваться для механического задержания твёрдых примесей в жидких технологических средах. Полотно устанавливают в составе сетчатых фильтров, сменных картриджей, корзин и других фильтрующих устройств. Возможность применения определяется вязкостью жидкости, размером загрязнений, химической совместимостью материала и допустимым перепадом давления.

Возможные задачи жидкостной фильтрации:

• Задержание твёрдых механических примесей.
• Предварительная очистка технологических растворов.
• Фильтрация жидких продуктов.
• Защита насосного и регулирующего оборудования.
• Обезвоживание отдельных материалов.
• Работа в многоступенчатых фильтрационных системах.

Использование сетчатого полотна в газоочистном оборудовании

Фильтровые металлические полотна применяют при изготовлении элементов для очистки газовых потоков от определённых механических загрязнений. В зависимости от конструкции устройства сетка может выполнять функцию самостоятельного фильтрующего слоя или входить в состав многослойного элемента. Допустимая скорость газа, температура и сопротивление определяются расчётными характеристиками фильтра.

Фильтрующие элементы для химического и технологического оборудования

Плотные тканые сетки используют при изготовлении цилиндрических, плоских, дисковых и других фильтрующих компонентов. Для работы с агрессивными средами материал выбирают с учётом коррозионной стойкости конкретной стали. При формировании фильтрующего элемента учитывают возможность сварки, герметизации краёв и механического закрепления полотна.

Виды изделий на основе фильтровальной сетки:

• Плоские сетчатые фильтры.
• Цилиндрические фильтроэлементы.
• Фильтрующие диски.
• Сетчатые корзины.
• Многослойные фильтрационные пакеты.
• Сменные элементы технологических установок.
• Сетчатые вставки для трубопроводного оборудования.

Тонкость фильтрации и выбор номера сетки

При выборе нержавеющего полотна важно учитывать не только номер марки, но и фактические характеристики задержания частиц. Номер сетки связан с плотностью расположения проволок основы, однако сам по себе не является прямым обозначением размера фильтрационного канала в микрометрах. Номинальную тонкость фильтрации уточняют по документации и результатам испытаний конкретной конструкции.

Основные параметры фильтрационного расчёта:

• Размер задерживаемых частиц.
• Номинальная тонкость фильтрации.
• Тип переплетения.
• Диаметр проволок основы и утка.
• Скорость прохождения рабочей среды.
• Вязкость жидкости.
• Допустимый перепад давления.
• Степень загрязнения потока.
• Условия очистки фильтрующего элемента.

Масса нержавеющей фильтровой сетки на квадратный метр

Теоретическая масса полотна зависит от плотности переплетения, диаметров проволоки и материала. Для ориентировочного расчёта количества металла используют справочные значения массы 1 м², однако фактическая масса рулона определяется его шириной и длиной, а также допустимыми отклонениями. При оформлении заказа массу рекомендуется уточнять по сертификату или технической спецификации.

Справочная масса отдельных фильтровых сеток

Ширина рулона и расчёт количества материала

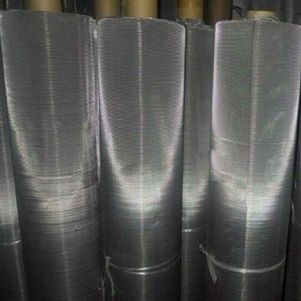

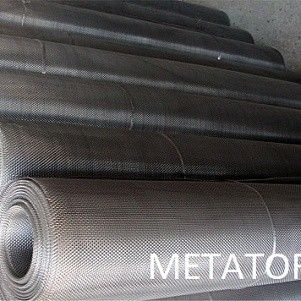

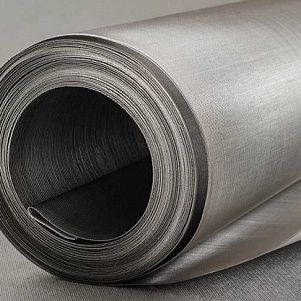

Фильтровую сетку обычно поставляют в рулонах заданной ширины. Необходимое количество определяют по площади полотна и технологическим припускам, учитывая возможный раскрой для изготовления фильтров. Ширину рулона, минимальную длину и допустимые отклонения согласовывают по выбранному размеру сетки и условиям заказа.

Основные параметры рулонной продукции:

• Марка фильтровой сетки.
• Ширина полотна.
• Длина рулона.
• Площадь в квадратных метрах.
• Теоретическая масса.
• Количество рулонов.
• Требования к упаковке.
• Условия транспортировки и хранения.

Требования ГОСТ 3187-76 к качеству сетчатого полотна

Стандарт устанавливает требования к основным параметрам, качеству переплетения, размерам и приёмке фильтровых сеток. При проверке оценивают целостность полотна, правильность расположения проволок и допустимость дефектов. Для подтверждения характеристик партии применяют предусмотренные стандартом методы контроля и сопроводительные документы.

Основные показатели входного контроля:

• Соответствие обозначению сетки.
• Тип переплетения.
• Диаметр проволоки.
• Количество проволок на единицу длины.
• Ширина рулона.
• Длина полотна.
• Состояние кромок.
• Качество переплетения.
• Наличие и допустимость дефектов.
• Марка материала.
• Документ о качестве партии.

Особенности изготовления фильтров из нержавеющей сетки

При раскрое плотной металлической ткани необходимо учитывать направление проволок и возможность нарушения структуры края. Для изготовления фильтрующих деталей полотно закрепляют в корпусе, рамке или на опорной конструкции. Способ соединения выбирают по характеристикам стали и условиям эксплуатации, чтобы сохранить требуемую герметичность и исключить обход рабочей среды мимо фильтрующего слоя.

Основные операции при изготовлении фильтроэлементов:

• Раскрой по заданным размерам.
• Подготовка и фиксация кромок.
• Формирование необходимой геометрии.
• Установка на опорный каркас.
• Закрепление сваркой или механическим способом по технологии.
• Проверка целостности полотна.
• Контроль герметичности соединений.

Очистка и повторное использование фильтровальной ткани

Возможность промывки и повторного применения нержавеющего сетчатого элемента зависит от характера загрязнений, марки стали и конструкции фильтра. При обслуживании необходимо избегать повреждения проволок и изменения плотности переплетения. Способ регенерации выбирают с учётом свойств осадка и требований технологического процесса.

Мероприятия технического обслуживания:

• Контроль перепада давления на фильтре.
• Осмотр сетчатой поверхности.
• Проверка состояния креплений.
• Удаление накопленных загрязнений.
• Промывка совместимыми средствами.
• Проверка отсутствия разрывов.
• Замена повреждённых фильтрующих элементов.

Подбор нержавеющей сетки по техническим требованиям

Для выбора подходящей марки необходимо определить характеристики фильтруемой среды, размер загрязняющих частиц, допустимый перепад давления и условия эксплуатации. Затем согласовывают тип переплетения, номер сетки, марку стали и ширину рулона. При ответственных процессах фильтрации выбор рекомендуется подтверждать испытаниями или документацией на готовый фильтрующий элемент.

Основные сведения для технической заявки:

• Наименование — сетка фильтровая нержавеющая.
• ГОСТ 3187-76.
• Тип переплетения П или С.
• Марка сетки.
• Диаметр проволоки основы.
• Диаметр проволоки утка.
• Марка коррозионностойкой стали.
• Ширина рулона.
• Требуемая длина или площадь.
• Назначение фильтрации.
• Рабочая температура и среда.
• Количество изделий.

Цена металлической фильтровальной ткани зависит от марки стали, типа переплетения, диаметров проволоки, плотности плетения и размеров рулона. На расчёт стоимости также влияют необходимая площадь и особенности комплектации партии. Для согласования заказа следует указать обозначение по ГОСТ 3187-76 и технические требования к материалу.

Для покупки обратитесь к нашим менеджерам по номеру телефона +375 (25) 976-45-17 или электронной почте minsk@metatorg.ru
