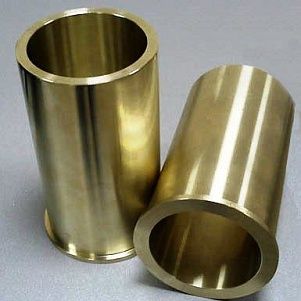

Латунная втулка Л63

Латунная втулка Л63 применяется как заготовка для подшипниковых узлов, направляющих, дистанционных элементов, переходных деталей и других изделий, где требуется сочетание коррозионной стойкости, технологичности и стабильной геометрии. Марка Л63 относится к простым деформируемым латуням системы медь-цинк. Заготовки выбирают по наружному и внутреннему диаметру, длине, способу изготовления и требованиям чертежа.

Латунные втулки Л63 для механообработки и изготовления деталей

Втулка представляет собой полую цилиндрическую заготовку, которая позволяет уменьшить расход металла по сравнению с изготовлением кольцевой детали из сплошного прутка большого диаметра. После токарной, расточной, сверлильной и фрезерной обработки из нее получают опорные, направляющие, дистанционные и соединительные элементы для машин, приборов и технологического оборудования.

Сплав Л63 стандартизован ГОСТ 15527-2004 как деформируемая медно-цинковая латунь. В составе содержится 62,0-65,0 процента меди, цинк составляет остальную часть с учетом допустимых примесей. Расчетная плотность марки по стандарту составляет приблизительно 8,5 г/см3. Конкретные размеры и состояние поставки втулки необходимо сверять по выбранной товарной позиции.

Основные параметры при подборе втулки

Для втулочной заготовки недостаточно указать только марку Л63. Геометрия определяет объем последующей обработки, массу детали и возможность получить требуемые размеры после расточки и обточки. В заявке желательно указывать наружный диаметр, внутренний диаметр, длину или высоту заготовки, а также требуемый объем.

Что указывать в заявке

• марку латуни Л63;
• наружный и внутренний диаметр втулки;
• длину или высоту заготовки;
• количество штук или общую массу;
• нормативный документ, если он указан в проекте;
• требования к резке и дополнительной механообработке.

Химический состав латуни Л63

ГОСТ 15527-2004 относит Л63 к простым, то есть двойным, латуням. Основными компонентами являются медь и цинк. Массовая доля меди составляет 62,0-65,0 процента, цинк - остальное. Для примесей установлены ограничения, поэтому при закупке материала для ответственных деталей важно сохранять точное обозначение марки.

Свойства сплава Л63 в производстве

Л63 сочетает пластичность, коррозионную стойкость в обычных условиях эксплуатации и пригодность к различным видам обработки давлением и резанием. Эти качества делают марку востребованной для изготовления полуфабрикатов и деталей, где важны точность, стабильность размеров и возможность последующей механической доработки.

При проектировании втулки свойства готового изделия определяются не только маркой материала. Значение имеют состояние заготовки, толщина стенки, посадка, рабочая нагрузка, температура, среда эксплуатации и качество обработанной поверхности.

Втулочная заготовка и экономия металла

Если готовая деталь имеет значительное центральное отверстие, применение полой заготовки позволяет уменьшить объем снимаемого металла. При изготовлении аналогичной детали из сплошного круга пришлось бы высверливать или растачивать центральную часть, формируя дополнительную стружку.

Экономичность оценивают по конкретным размерам. Чем ближе наружный и внутренний диаметры исходной втулки к размерам готовой детали с учетом технологического припуска, тем меньше объем токарной и расточной обработки.

Токарная обработка наружной поверхности

Наружный диаметр втулки обтачивают до размера, заданного чертежом. Припуск должен быть достаточным для удаления поверхностных неровностей и получения требуемой геометрии, но чрезмерный запас увеличивает время обработки и расход материала.

Для серийного производства полезно выбирать типоразмер заготовки с минимальным рациональным припуском. Перед запуском партии проверяют фактический наружный диаметр, овальность и состояние поверхности.

Расточка внутреннего отверстия

Внутреннюю поверхность втулки обрабатывают растачиванием, развертыванием или другими операциями в зависимости от требуемого размера и точности. Особое внимание уделяют соосности отверстия и наружной цилиндрической поверхности.

Если стенка готовой детали сравнительно тонкая, необходимо заранее проверить, остается ли достаточный припуск по всей окружности. Смещение исходного отверстия может привести к неодинаковой толщине стенки после обработки.

Подшипниковые и направляющие элементы

Латунные втулки применяют как заготовки для различных опорных и направляющих деталей. Конкретная пригодность Л63 для узла определяется расчетом: учитывают давление на поверхность, скорость относительного перемещения, наличие смазки, температуру и требования к износу.

Нельзя подбирать материал только по общему названию детали. Для высоконагруженных пар трения, специальных температурных режимов или агрессивных сред проект может требовать другую марку медного сплава.

Дистанционные кольца и переходные детали

Из втулочной заготовки удобно получать кольца, распорные элементы, переходные втулки и детали со ступенчатым наружным или внутренним профилем. Полая форма сокращает количество операций по удалению материала из центральной части.

При раскрое учитывают длину готовой детали, ширину реза и припуск на торцовку. Для серии одинаковых изделий заранее рассчитывают количество заготовок, которое можно получить из одной исходной втулки или трубной заготовки.

Посадки и размерная точность

Рабочие поверхности втулок часто сопрягаются с валами, пальцами, корпусами или другими деталями. Поэтому наружный и внутренний размеры после механообработки назначают по системе допусков и посадок, указанной на чертеже.

Исходная латунная втулка является заготовкой, а не готовой посадочной деталью, если иное прямо не предусмотрено документацией. Требуемую точность получают при чистовой обработке и контролируют измерительным инструментом.

Расчет массы латунной втулки

Предварительную массу полой цилиндрической заготовки можно рассчитать по наружному диаметру, внутреннему диаметру, длине и плотности материала. Для Л63 ГОСТ 15527-2004 приводит расчетную плотность приблизительно 8,5 г/см3. Такой расчет полезен для сравнения типоразмеров и оценки массы заказа.

Для точного коммерческого учета следует использовать фактическую массу поставки. Геометрический расчет является теоретическим и не учитывает все размерные допуски конкретной продукции.

Раскрой и подготовка к обработке

Перед раскроем определяют длину каждой заготовки и технологический припуск на торцовку. Если из длинномерной втулочной заготовки получают несколько деталей, желательно составить карту раскроя с учетом ширины реза. Это помогает снизить количество остатков и точнее определить требуемый объем материала.

Перед запуском в производство проверяют

• марку сплава и сопроводительное обозначение;
• наружный и внутренний диаметры;
• длину заготовки;
• соосность наружной и внутренней поверхностей;
• состояние торцов и цилиндрических поверхностей;
• достаточность припуска на обработку.

Коррозионная стойкость и условия эксплуатации

Латунь Л63 обладает коррозионной стойкостью, характерной для медно-цинковых сплавов, однако выбор материала всегда должен учитывать конкретную рабочую среду. Контакт с определенными химическими веществами, повышенная температура или длительная эксплуатация во влажной среде могут предъявлять дополнительные требования к материалу.

Если втулка работает в специальной среде, применимость Л63 проверяют по проектной документации и условиям эксплуатации узла. Универсально переносить свойства одной детали на все варианты использования не следует.

Контроль поверхности и геометрии

Перед механообработкой проверяют отсутствие значительных вмятин, забоин и деформаций, способных увеличить требуемый припуск. Для втулочной заготовки важны не только диаметры, но и равномерность стенки, прямолинейность образующей и состояние торцов.

После чистовой обработки контролируют размеры, форму и взаимное расположение поверхностей в соответствии с чертежом. При необходимости проверяют шероховатость и посадочные размеры.

Хранение латунных заготовок

Втулки хранят в условиях, исключающих сильные механические повреждения, загрязнение и длительный контакт с агрессивными веществами. При складировании желательно избегать ударов по кромкам и торцам, поскольку локальная деформация может осложнить последующую установку в патроне или приспособлении.

Маркировку материала сохраняют до передачи в производство. Это особенно важно при одновременной работе с несколькими марками латуни, которые визуально могут быть похожи.

Как подобрать латунную втулку Л63

Подбор начинают с требований чертежа: марки материала, наружного и внутреннего диаметра готовой детали, длины, посадок и требуемого припуска. Затем выбирают заготовку, размеры которой позволяют получить деталь без чрезмерного съема металла.

Если проектом указан конкретный ГОСТ или ТУ, его необходимо учитывать при заказе. Марка Л63 определяет материал, но не заменяет требования к размерам, состоянию поставки и качеству поверхности конкретной втулки.

Поставка латунных втулок Л63

Для расчета заявки на латунную втулку Л63 укажите требуемые наружный и внутренний диаметры, длину, количество или массу, а также нормативный документ и дополнительные требования, если они предусмотрены спецификацией. Это позволяет корректно определить подходящую заготовку под дальнейшую обработку.

Чтобы уточнить наличие и стоимость латунных втулок Л63 в Минскe, обращайтесь по телефону +375 (25) 976-45-17 или отправляйте заявку на почту minsk@metatorg.ru.
