Дисковый поворотный затвор Butterfly применяют для перекрытия и, в зависимости от исполнения, регулирования потока рабочей среды в трубопроводах. Запорный орган выполнен в виде диска, который поворачивается вокруг оси примерно на 90°. При выборе учитывают DN, PN, тип присоединения, материалы корпуса и диска, исполнение седла, рабочую среду, температуру и способ управления. Затвор Butterfly нельзя подбирать только по условному проходу: совместимость по фланцам, строительной длине, уплотнению и приводу не менее важна.

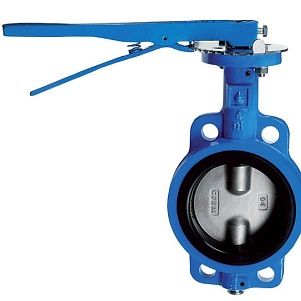

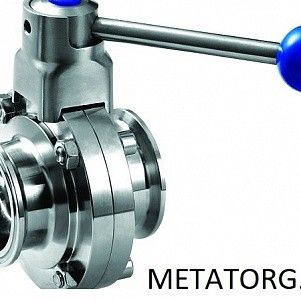

Дисковый поворотный затвор Butterfly

Butterfly valve относится к четвертьоборотной трубопроводной арматуре. В закрытом положении диск перекрывает проходное сечение, в открытом располагается вдоль направления потока.

В международной практике требования к дисковым затворам рассматриваются, в частности, в EN 593 и API 609. Для заказа конкретного изделия необходимо ориентироваться на его технический паспорт, присоединительные размеры и условия эксплуатации.

Конструкция затвора Butterfly

Основные элементы — корпус, поворотный диск, шток или вал, седло, уплотнения и узел управления. Характеристики каждого элемента влияют на допустимую рабочую среду, температуру, герметичность и ресурс арматуры.

Корпус

Корпус воспринимает механическую нагрузку от трубопровода и обеспечивает размещение диска, штока и седла. В зависимости от исполнения применяют чугун, углеродистые и нержавеющие стали, а также специальные сплавы.

Поворотный диск и шток

Диск непосредственно управляет проходным сечением. Он соединён со штоком или валом, через который передаётся крутящий момент от рукоятки, редуктора или привода. Материал диска должен быть совместим с рабочей средой; для разных моделей применяют чугун, сталь, нержавеющую сталь и другие материалы или покрытия.

Седло и уплотнение

Седло обеспечивает герметизацию в закрытом положении. Для мягкоседельных затворов используют эластомеры и полимерные материалы, например EPDM, NBR и PTFE в соответствующих конструкциях. Выбор зависит от температуры, химического состава среды и требований к герметичности. Металлическое седло применяют в исполнениях, рассчитанных на иные температурные и эксплуатационные условия.

Элемент	Функция	Распространённые материалы	Что учитывать
Корпус	Несущая часть арматуры	Чугун, сталь, нержавеющая сталь	PN, температура, коррозионная среда
Диск	Перекрытие и изменение проходного сечения	Чугун, сталь, нержавеющая сталь	Совместимость со средой, покрытие
Шток / вал	Передача крутящего момента	Стали и коррозионно-стойкие сплавы	Нагрузка и условия эксплуатации
Седло	Герметизация по диску	EPDM, NBR, PTFE, металл	Среда, температура, класс герметичности
Привод	Поворот диска	Рукоятка, редуктор, электро- или пневмопривод	Требуемый момент и автоматизация

Как работает дисковый затвор

Для полного открытия или закрытия диск поворачивается примерно на четверть оборота.

Промежуточное положение позволяет изменять проходное сечение и расход, если изделие рассчитано на регулирующий режим. Для частого регулирования необходимо учитывать характеристику затвора, кавитацию, скорость потока и рекомендации производителя, а не использовать любую запорную модель как регулирующую.

Межфланцевые, Lug и фланцевые затворы

Wafer — межфланцевое исполнение, при котором корпус затвора зажимается между ответными фланцами трубопровода длинными шпильками или болтами.

Lug имеет проушины вокруг корпуса для крепежа. В зависимости от конструкции это облегчает раздельное крепление к фланцам и может быть важно при обслуживании участка трубопровода. Возможность эксплуатации с демонтированным участком с одной стороны должна подтверждаться паспортом конкретного затвора.

Двухфланцевое исполнение имеет собственные фланцы корпуса и применяется там, где проектом предусмотрено полноценное фланцевое присоединение. При замене необходимо сверять стандарт и исполнение фланцев, строительную длину и расположение отверстий.

DN и номинальное давление PN

DN характеризует номинальный размер присоединения арматуры, а PN — номинальное давление в принятой системе обозначений. Эти параметры не описывают изделие полностью. Два затвора с одинаковыми DN и PN могут отличаться присоединением, строительной длиной, материалами и допустимой температурой.

При подборе необходимо сверять фактические рабочие давление и температуру с допустимыми значениями конкретной модели. Для арматуры зависимость допустимого давления от температуры может меняться в зависимости от материала корпуса, седла и нормативного исполнения.

Материалы корпуса и диска

Чугунные корпуса распространены в водоснабжении, теплоснабжении и общепромышленных системах при подходящих параметрах среды. Стальные и нержавеющие исполнения применяют, когда этого требуют давление, температура, коррозионная стойкость или технологический регламент.

Диск контактирует с потоком непосредственно, поэтому его материал и покрытие выбирают отдельно. Нержавеющий диск не означает автоматически нержавеющий корпус, и наоборот. При заказе нужно указывать требования к обоим элементам.

EPDM, NBR, PTFE и другие уплотнения

EPDM часто используют в системах с водой и рядом водных растворов, но его совместимость необходимо проверять для конкретной температуры и химического состава среды. NBR применяют в исполнениях, где требуется стойкость к минеральным маслам и некоторым нефтепродуктам. PTFE выбирают для ряда химически активных сред и температурных режимов, если конструкция затвора допускает такое седло.

Ни один материал уплотнения не является универсальным. При наличии смеси веществ, повышенной температуры, растворителей, пара или агрессивных компонентов совместимость должна подтверждаться таблицами химической стойкости и документацией изготовителя.

Ручное управление и редуктор

На затворах небольших размеров и при умеренном крутящем моменте может применяться ручная рукоятка. Она обеспечивает быстрое переключение между открытым и закрытым положением и позволяет визуально контролировать положение диска.

Для большего крутящего момента используют редуктор. Он снижает усилие оператора и обеспечивает более плавный поворот. Тип редуктора и его передаточное отношение подбирают под момент конкретного затвора, а не только по DN.

Butterfly с электроприводом и пневмоприводом

Электропривод используют для дистанционного и автоматизированного управления. При подборе проверяют требуемый крутящий момент, напряжение питания, время хода, режим работы, степень защиты, наличие концевых выключателей и требования системы управления.

Пневмопривод применяется в автоматизированных системах, где доступен сжатый воздух. Он может быть двухстороннего действия или с возвратной пружиной. Для комплектования учитывают давление управляющего воздуха, требуемое безопасное положение при отказе и необходимость позиционера или электромагнитного клапана.

Запорный или регулирующий режим

Дисковый затвор может использоваться для отсечения потока, а некоторые исполнения — для регулирования. Возможность регулирующей работы должна быть предусмотрена конструкцией и подтверждена характеристиками изделия.

Для регулирования важны не только положение диска, но и перепад давления, скорость среды, требуемый расход и риск кавитации. Если основная задача — точное регулирование технологического параметра, арматуру выбирают по расчётной характеристике, а не по принципу «подходит по диаметру».

Рабочая среда и температура

Вода, воздух, масла, нефтепродукты, химические растворы и другие среды предъявляют разные требования к эластомерам и металлам.

Рабочая температура особенно важна для мягкого седла. При выходе за допустимый диапазон эластомер может терять упругость или химическую стойкость. Для высоких температур применяют специальные полимерные или металлические конструкции, если это предусмотрено производителем.

Как выбрать затвор Butterfly

Подбор начинают с DN и фактических рабочих параметров трубопровода. Затем определяют PN или класс давления, способ присоединения, фланцевый стандарт, материалы корпуса и диска, тип седла и требуемый способ управления.

После этого проверяют температуру, химическую совместимость материалов со средой, строительную длину, направление монтажа, требования к герметичности и наличие пространства для привода. Для автоматизированной арматуры дополнительно согласовывают питание, управляющий сигнал и требуемое безопасное положение.

Чем Wafer отличается от Lug

Оба варианта могут устанавливаться между фланцами, но конструкция корпуса и крепежа различается. Wafer удерживается комплектом крепежа, проходящего между фланцами, а Lug имеет собственные проушины для крепления.

Критерий	Wafer	Lug
Конструкция корпуса	Компактный межфланцевый корпус	Корпус с проушинами
Крепление	Между двумя ответными фланцами	Крепёж через проушины корпуса
Строительная длина	Обычно компактная	Зависит от модели и стандарта
Обслуживание участка	Зависит от схемы трубопровода	Возможности определяются конструкцией и паспортом
Что обязательно сверить	DN, PN, фланцы, длину, седло	DN, PN, резьбу/отверстия проушин, фланцы, длину

Что проверить при замене существующего затвора

При замене недостаточно совпадения DN и PN. Необходимо проверить межфланцевое расстояние, стандарт фланцев, число и диаметр отверстий, тип корпуса, положение диска относительно трубопровода и наличие места для его полного поворота.

Также сравнивают материалы корпуса, диска и седла, тип штока, привод, присоединительный интерфейс привода и требуемый крутящий момент. Для автоматизированного узла дополнительно проверяют электропитание или параметры сжатого воздуха, схему управления и сигналы обратной связи.

Что указать при заказе

Параметр	Что указать
Номинальный размер	DN
Давление	PN или другой класс по проекту
Присоединение	Wafer, Lug, двухфланцевое или другое
Фланцевый стандарт	По проектной документации
Материал корпуса	Чугун, сталь, нержавеющая сталь или требуемая марка
Материал диска	По рабочей среде и спецификации
Седло / уплотнение	EPDM, NBR, PTFE, металл или другое исполнение
Рабочая среда	Наименование и состав
Температура	Рабочая и максимальная по проекту
Управление	Рукоятка, редуктор, электропривод, пневмопривод
Режим	Запорный или регулирующий
Дополнительные данные	Строительная длина, герметичность, требования автоматики

Если затвор выбирают вместо существующей арматуры, полезно передать маркировку, паспорт, фотографию шильдика и присоединительные размеры. Для нового проекта основой должна быть спецификация трубопровода с рабочими параметрами и требованиями к материалам.

Купить затвор Butterfly в МеталлЭнергоХолдинг

В категории МеталлЭнергоХолдинг представлены клапаны и затворы Butterfly для трубопроводных систем. При подборе необходимо учитывать DN, PN, тип присоединения, материалы корпуса и диска, седло, рабочую среду, температуру и способ управления.

Для заказа укажите технические параметры затвора и условия эксплуатации. Если требуется замена установленной арматуры, желательно передать полное обозначение существующей модели и основные присоединительные размеры.
