Переход ПС 1620х14-1220х11 ОСТ 34 10.753-97

Оставить заявку

Есть в наличии в Минскe

Доставка в Минскe и области

Категория: Отводы сварные секторные ОСТ 34.10.752-97

Переход ПС 1620х14-1220х11 ОСТ 34 10.753-97 вы можете купить по телефону:
+375-82-003-210-437

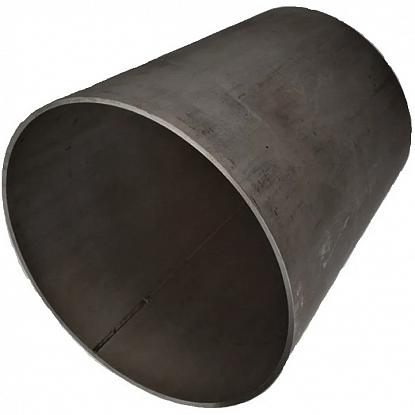

Переход стальной сварной ПС 1620х14-1220х11 ОСТ 34.10.753-97

Переход ПС 1620х14-1220х11 ОСТ 34 10.753-97 предназначен для стыковки труб разного диаметра. Элементы изготавливаются в двух исполнениях. В маркировке фитингов указываются символы К или Э. При оформлении заказа обязательно оговаривается форма сварой конструкции.

Концентрические соединительные фитинги с сечением в форме равнобедренной трапеции универсальные, используются на вертикальных и горизонтальных участках трубопровода. Осевые по торцам такого перехода расположены на одной линии. Эксцентрические с сечением в форме прямоугольной трапеции применяются только на горизонтальных участках, когда нижние границы двух стыкуемых труб находятся в одной плоскости.

Основные размеры перехода ПС ОСТ 34 10.753-97

параметр

значение

номинальное давление в системе PN

до 2,5 МПа

условный проход присоединяемых труб

max

1600

min

1200

строительная длина

945 мм

толщина стенки

max

14 мм

min

11 мм

внешние диаметры торцов с учетом фасок

1620/1220 мм

вес

477,9 кг

температура эксплуатации

-60…+350°С

Особенности изготовления переходов ПС 1620х14-1220х11 ОСТ 34 10.753-97

Сварные конструкции производят из двух одинаковых штампованных половинок или из развертки, радиально деформированного листа. На профилегибочном оборудовании удается вальцевать заготовки с высокой точностью. Кромки свариваемых элементов предварительно разделываются под сварку. Шовные валики проверяются методами неразрушающего контроля, затем раскатываются с двух сторон в пределах допуска. Для покупки перехода ПС обратитесь к нашим менеджерам по номеру телефона +375-82-003-210-437 или электронной почте minsk@metatorg.ru
