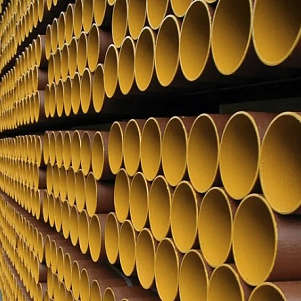

Трубы чугунные SML

Трубы чугунные SML — безраструбные изделия для устройства систем внутренней канализации, отвода бытовых и хозяйственных сточных вод, а также водоотведения внутри зданий. Главное отличие трубопроводов SML заключается в отсутствии традиционного раструба: прямые участки и фасонные элементы соединяют с помощью специальных хомутов с уплотнительными манжетами.

Безраструбные чугунные трубы SML для внутренней канализации

Канализационные системы SML предназначены для организованного отвода сточных вод внутри жилых, общественных, административных и производственных зданий. Прямые цилиндрические концы труб позволяют соединять элементы с помощью обжимных муфт без применения традиционных раструбных соединений. Такая технология облегчает сборку участков сложной конфигурации, а чугунная основа обеспечивает прочность и благоприятные акустические характеристики трубопроводной системы.

Технические характеристики чугунных труб SML

Для подбора безраструбной канализации используют номинальный диаметр DN, наружный диаметр DE и толщину стенки. Ниже приведены справочные параметры распространённого сортамента SML по EN 877 и каталогам изготовителей. Масса одного метра может различаться в зависимости от производства и покрытия, поэтому перед расчётом транспортной нагрузки её следует уточнять по паспорту. Для DN 400 параметры также требуют проверки по конкретной модели.

Сортамент чугунных безраструбных труб SML

Особенности конструкции канализационной трубы без раструба

Труба SML представляет собой прямой цилиндрический элемент с одинаковой формой присоединительных концов. Такая конструкция позволяет собирать трубопровод из отдельных отрезков и фасонных деталей с применением соединительных муфт. При монтаже можно корректировать длину прямых участков в соответствии с проектом, соблюдая требования к обработке и защите обрезанных торцов.

Основные элементы трубопроводной системы:

• Прямые чугунные трубы.
• Соединительные хомуты.
• Эластомерные уплотнительные манжеты.
• Отводы.
• Тройники и крестовины.
• Переходные детали.
• Ревизионные элементы.
• Крепления и опоры трубопровода.
• Дополнительные соединители по проекту.

Соединение труб SML с помощью специальных хомутов

Два прямых конца соединяемых элементов вводятся в уплотнительную манжету, охваченную металлическим хомутом. После правильного позиционирования крепёж затягивают в соответствии с инструкцией изготовителя. Соединение обеспечивает герметичность при расчётных условиях эксплуатации, но допустимое давление зависит от конструкции муфты и наличия дополнительных фиксирующих элементов.

Основные виды соединительных компонентов:

• Стандартные соединительные хомуты.
• Уплотнительные муфты.
• Усиленные соединители для соответствующих условий работы.
• Переходные соединения между различными материалами.
• Фиксирующие элементы.
• Крепёжные детали.

Внутреннее и наружное покрытие чугунных изделий

Для защиты от коррозии трубы SML могут иметь внутреннее покрытие на основе эпоксидных составов и наружное лакокрасочное или грунтовочное покрытие. Их состав, цвет и толщина зависят от производителя и конкретной системы. Защита внутренних поверхностей особенно важна при контакте с бытовыми сточными водами, моющими средствами и другими веществами, допустимыми для данной категории трубопроводов.

Параметры защитного покрытия:

• Тип внутреннего защитного слоя.
• Толщина покрытия.
• Адгезия к чугунной поверхности.
• Стойкость к транспортируемым стокам.
• Состояние наружного покрытия.
• Защита торцов после резки.
• Совместимость с условиями эксплуатации.

Преимущества чугунной безраструбной канализации

Чугунные трубопроводные системы обладают высокой механической прочностью и хорошими акустическими свойствами благодаря массе и структуре материала. Безраструбные соединения позволяют создавать разветвлённые сети без сварки труб. При этом эксплуатационные преимущества зависят от качества покрытия, правильности крепления и соблюдения условий применения всей системы.

Основные эксплуатационные особенности:

• Прочная металлическая конструкция.
• Отсутствие традиционных раструбов.
• Сборка с использованием соединительных хомутов.
• Возможность применения различных фасонных деталей.
• Благоприятные характеристики по снижению шума стоков.
• Негорючая чугунная основа.
• Возможность замены отдельных участков.
• Совместимость с проектными схемами внутреннего водоотведения.

Применение SML в канализационных системах зданий

Трубы SML используются для устройства внутренних канализационных стояков, горизонтальных отводящих участков и сборных магистралей. Их применяют в жилых домах, гостиницах, общественных зданиях, административных комплексах и производственных помещениях. При выборе необходимо учитывать объём сточных вод, характер загрязнений, конструкцию креплений и требования к шуму.

Основные области использования:

• Вертикальные канализационные стояки.
• Горизонтальные участки водоотведения.
• Выпуски внутренней канализации.
• Канализационные магистрали технических этажей.
• Санитарно-технические системы зданий.
• Отведение хозяйственно-бытовых стоков.
• Внутренние системы сбора дождевой воды при соответствующем исполнении.

Пожарная безопасность безраструбных трубопроводов

Чугунная основа является негорючим материалом, что позволяет применять SML в инженерных системах зданий с соответствующими противопожарными требованиями. Однако пожарные характеристики трубопроводного узла определяются не только трубой, но и соединительными манжетами, покрытиями, креплениями и конструкцией проходов через перекрытия. Для таких проходов необходимо использовать предусмотренные проектом противопожарные решения.

Фасонные элементы для сборки канализации SML

Прямые участки соединяют с чугунными фасонными деталями, позволяющими изменять направление трубопровода, подключать ответвления и обеспечивать доступ для обслуживания. Присоединительные размеры фитингов должны соответствовать выбранной системе. При комплектации важно учитывать не только DN, но и тип соединителей, условия монтажа и требования к внутреннему покрытию.

Распространённые фасонные изделия:

• Отводы различного угла поворота.
• Тройники.
• Крестовины.
• Переходы между диаметрами.
• Ревизии.
• Заглушки.
• Соединительные хомуты.
• Переходники на другие типы труб.
• Специальные фасонные детали по проекту.

Основное различие заключается в способе соединения. У SML торцы имеют прямую форму, а герметизация выполняется с помощью отдельной соединительной муфты. У традиционной раструбной трубы один конец расширен для размещения гладкого конца следующего элемента и соответствующего уплотнения. Эти системы не следует считать непосредственно взаимозаменяемыми без проверки размеров и присоединительных деталей.

Отличия двух конструктивных систем

Нормативные требования к безраструбной канализации

Для чугунных труб и фитингов SML профильным документом является EN 877, устанавливающий требования к изделиям из чугуна для отвода воды из зданий, их соединениям и испытаниям. DIN 19522 также используется в технической документации таких систем. ГОСТ 9583-75 относится к другому типу продукции — напорным раструбным трубам из серого чугуна, поэтому переносить его сортамент на SML без проверки нельзя.

Монтаж чугунной канализации длиной 3000 мм

При устройстве трубопровода прямые секции размещают по проектной трассе с соблюдением необходимых уклонов и расстояний между опорами. Соединительные хомуты устанавливают на подготовленные концы труб, а их затяжку выполняют по инструкции изготовителя. После сборки контролируют положение трубопровода, герметичность и надёжность креплений. При резке труб необходимо правильно обработать и защитить торцы.

Основные этапы сборки системы:

• Проверка размера DN и длины трубы.
• Осмотр внутреннего и наружного покрытия.
• Разметка участка трубопровода.
• Резка при необходимости.
• Обработка торцевых поверхностей.
• Установка соединительной манжеты.
• Стыковка с соседним элементом.
• Монтаж и затяжка хомута.
• Закрепление трубопровода на опорах.
• Контроль герметичности.

Крепление горизонтальных и вертикальных трубопроводов

Внутреннюю канализацию SML закрепляют с помощью опор, подвесов и хомутов, рассчитанных на массу чугунных труб и эксплуатационные нагрузки. На вертикальных стояках необходимо учитывать передачу веса вышерасположенных участков, а на горизонтальных линиях — проектный уклон и расстояние между опорами. Расположение креплений определяют по рекомендациям изготовителя трубопроводной системы и рабочей документации.

Параметры монтажного расчёта:

• Диаметр трубопровода.
• Масса заполненного участка.
• Длина прямых секций.
• Расположение соединительных муфт.
• Горизонтальная или вертикальная схема.
• Необходимый уклон.
• Нагрузка на строительные конструкции.
• Требования к шумовиброизоляции.

Гидравлические особенности канализационных труб SML

Пропускная способность системы зависит от внутреннего диаметра, уклона, шероховатости поверхности и характера сточных вод. Номинальное обозначение DN не следует использовать вместо фактического проходного размера при точном расчёте. Для самотечной канализации учитывают наполнение труб, скорость движения стоков и условия предотвращения засоров.

Основные данные для подбора диаметра:

• Расчётный расход сточных вод.
• Назначение участка канализации.
• Номинальный диаметр DN.
• Фактический внутренний диаметр.
• Проектный уклон.
• Длина трубопровода.
• Количество отводов и ответвлений.
• Характер транспортируемых стоков.

Особенности эксплуатации и технического обслуживания

В процессе эксплуатации необходимо контролировать герметичность соединений, состояние креплений и отсутствие механических повреждений труб. При образовании засоров используют предусмотренные ревизионные элементы. Способ прочистки выбирают с учётом конструкции трубопровода, чтобы не повредить внутреннее покрытие и уплотнительные манжеты.

Основные мероприятия технического контроля:

• Осмотр доступных участков системы.
• Проверка состояния соединительных хомутов.
• Контроль герметичности.
• Осмотр креплений.
• Проверка наличия повреждений покрытия.
• Очистка ревизионных узлов.
• Замена повреждённых деталей.
• Проверка состояния переходных соединений.

Подбор чугунных труб SML по размеру и комплектации

При заказе необходимо указать номинальный диаметр, требуемую длину, количество труб и совместимые соединительные элементы. Если предусмотрена замена существующего трубопровода, важно сверить наружный диаметр и тип переходных муфт. Для специальных режимов эксплуатации дополнительно согласовывают характеристики покрытий, манжет и условия работы всей системы.

Сведения для оформления заявки:

• Наименование — труба чугунная SML.
• Номинальный диаметр DN.
• Наружный диаметр DE.
• Толщина стенки.
• Длина — 3000 мм или другое согласованное исполнение.
• Требуемое количество.
• Тип соединительных хомутов.
• Необходимость фасонных деталей.
• Характеристики внутреннего покрытия.
• Характеристики наружного покрытия.
• Условия эксплуатации.
• Требования к сопроводительной документации.

Цена труб SML зависит от номинального диаметра, массы, длины, защитного покрытия и количества изделий. При расчёте полного комплекта канализации также учитывают соединительные хомуты, отводы, тройники, переходы и крепёжные элементы. Для выбора подходящего исполнения рекомендуется сверить фактические размеры продукции, характеристики муфт и состав заказа.

Для покупки обратитесь к нашим менеджерам по номеру телефона +375 (25) 976-45-17 или электронной почте minsk@metatorg.ru
