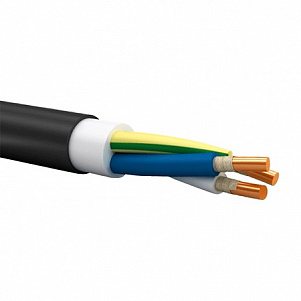

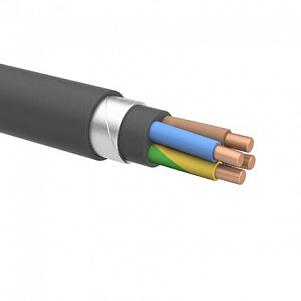

Кабели силовые ППГнг(А)-FRHF-0.66 ГОСТ 31996-2012

Кабели силовые ППГнг(А)-FRHF-0.66 разработаны для электромонтажа на жилых и производственных объектах с повышенными требованиями пожарной безопасности.

Они изготовлены в соответствии с ГОСТом 31996-2012 с использованием огнестойких композитных полимеров. Сохраняют функциональность при локальных возгораниях и при пожарах.

Разновидности огнестойкого кабеля:

· количество токопроводящих медных жил варьируется от 2-х до 5-ти;

· толщина изоляции проводов от 0,8 до 3 мм, поясной от 1 до 2 мм;

· оболочный слой зависит от количества и площади сечения жил, варьируется от 1,4 до 3 мм.

Провода многожильныx кабелей с отличительной расцветкой:

· нуль – с голубой или светло-синей изоляцией;

· заземляющие – желто-зеленые;

· фазовые – других цветов.

Термический слюдяной барьер препятствует нагреву токопроводящих сердечников. Кабели используются для монтажа электросистем пожарной безопасности и эвакуации людей с объекта. Они подходят для разноуровневой укладки пучками по горизонтальным и вертикальным поверхностям

Виды круглых жил кабеля ППГнг

наименование

площадь сечения, мм2

примечание

однопроволочная

1,5–50

многопроволочная

16–35

50

уплотненная

70–1000

25–400

секторная

Расшифровка символов ППГнг(А)-FRHF-0.66

наименование

пояснение

ПП

для изоляции токопроводящих жил и наружной оболочки кабеля, заполнения внутренних и наружных промежутков использован полимер на основе олефинов с содержанием антипиреновых минералов

Г

не бронированный, без защитного покрова из металлической ленты (не подходит для подземных сетей)

нг

препятствует распространение пламени, используется для групповой прокладки в тоннелях, на эстакадах

(А)

категория пожарной безопасности (ГОСТ 12176-89/МЭК 60332)

FR (fire resistant)

термобарьер из слюдосодержащих лент толщиной 0,14 мкм обеспечивает огнестойкость

HF (halogen free)

полимер с низким уровнем дымовыделения, безгалогеновый

0.66

номинальное напряжение постоянного тока, соответствует 1 кВ переменного тока частотой 50 Гц

Противопожарные показатели силового огнестойкого кабеля

параметр

значение

перекрытие термической обмотки

≥40%

снижение светопроницаемости при воздействии огня

≤10%

сохранение защитных свойств в очаге возгорания

не менее 180 мин

характеристики продуктов горения по ГОСТу Р МЭК 60754-99

показатель кислотности, рН

4,3

содержание газов в пересчете на HCl

5 мг/г

категория объектов по классификациям

ПНАЭГ-1-011-97

АЭС класса 3Н

атомной энергетики ОБП 88/97 (ПНАЭ Г-01-011)

общепромышленные 1 и 2 классов

Общие рабочие характеристики электрошнура ППГнг(А)-FRHF

параметр

значение

радиус изгиба двужильных/многожильных (количество наружных D)

10/7,5

испытательное переменное напряжение (10 минутная выдержка)

3,5 В

сопротивление изоляции при+20°С

2,5–12,3 мОм·км

продолжительность короткого замыкания

5 сек

температура

прокладки

не ниже -15°С

эксплуатации

-50/+50°С

нагрева жил

при кратковременном пробое/замыкании

+400/+250°С

в рабочем режиме

+70°С

продолжительность работы при однофазном замыкании на землю

разово

8 часов

круглогодично

125 ч/год

допустимая относительная влажность воздуха

98%

*полимер стоек к воздействию плесневых грибов.
