Кабели силовые напряжением 0,66 кВ
Кабель 0,66 кВ для стационарных установок и устройств
Предлагаются силовые кабели с максимальным напряжением 0,66 кВ по доступной цене. Проводники имеют изоляцию из пластмассы, производятся в соответствии с нормами ГОСТ 31996-2012, ТУ и прочей технической документации. Используются для транспортировки электроэнергии в стационарных устройствах с переменным напряжением 0,66 кВ, частотой тока 50 Гц.
Ассортимент кабелей силовых на номинальное напряжение 0,66 кВ
Параметры классификации силового электрокабеля:
- Материал, проводящий электрический ток. Используется медь или алюминий.
- Вид изоляционного материала. Применяется ПВХ, сшитый полиэтилен, полимерные композиции без галогенов.
- Наличие брони, ее тип. Есть изделия без брони и имеющие дополнительное покрытие. В качестве бронированной оплетки используются ленты, проволока из оцинкованной стали или алюминия.
- Материал внешней оболочки. Используется ПВХ, полиэтилен, композиции из полимеров без галогенов.
- Наличие металлического экрана или его отсутствие.
- Требования к пожарной безопасности.
- Форма поперечного сечения. Она может иметь круглый или плоский вид.
- Конструкционные особенности жил, проводящих электрический ток. Жилы выполняются из одной или нескольких проволок, могут иметь разную конструкцию.

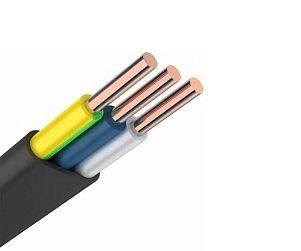

Исходя из указанных параметров, выделяют большое разнообразие марок силового кабеля с разными техническими параметрами. Притом к кабелю с рабочим напряжением до 0,66 кВ предъявляется ряд требований. Так, жилы должны соответствовать нормам ГОСТ 22483; в огнестойких изделиях применяются медные проводники — например, в каталоге имеется силовой кабель с медными жилами ВВГ-Пнг(A). Его изоляция и кожух выполнены из ПВХ, противодействующего распространению процесса горения.

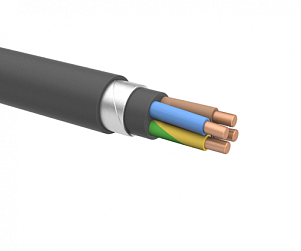

Конструкция кабелей ВВГ и ППГ на 660 V
Конструктивные особенности кабелей силовых в ПВХ-пластикате и ПЭ:
- до 16 мм2 поперечное сечение одножильного или многожильного изделия имеет круглую форму;
- возможно изготовление многожильного проводника с сечением до 50 мм2 включительно круглой формы;
- могут использоваться уплотненные проводники до 50 мм2;
- для удобства использования многожильных кабелей изоляция каждого проводника имеет свой цвет.
Сечения жил кабеля по ГОСТ 31996-2012 (медь, алюминий)
|
Вид жилы |
Поперечное сечение жил, мм2 |
|||
|---|---|---|---|---|
|
круглой формы |
секторной формы |
|||
|
медная |
алюминиевая |
медная | алюминиевая | |
| Из одной проволоки | 1,5—50 | 2,5—50 | - | 25—50 |
| Из нескольких проволок | 16—50 | 25—50 | 25—50 | 25—50 |
Количество жил может составлять от 1 до 5. Поперечное сечение силового кабеля с расчетным напряжением 0,66 кВ не должно превышать 50 мм2 — оно может составлять 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50 мм2. Широкий сортамент кабельной продукции позволяет подобрать типоразмер с нужными эксплуатационными свойствами.
В многожильных исполнениях каждый проводник имеет собственную изоляцию, которая должна плотно прилегать к проводнику. В многожильном кабеле толщина всех проводников имеет равное значение. В кабеле с четырьмя жилами с поперечным сечением более 25 мм2 может быть одна жила с меньшим диаметром. Она используется в качестве заземления. Требованиями ГОСТ 31996-2012 не запрещается увеличивать толщину изоляции.
Площадь сечения основной жилы и заземления кабеля до 0,66 кВ
| Название жилы |
Поперечное сечение жилы, мм2 | ||
| Основная | 25 | 35 | 50 |
| Заземление | 16 | 16 | 25 |
Сравнение толщины пластмассовой изоляции кабеля на 0,66, 1 и 3 кВ
|
Номинальное напряжение кабеля, кВ |
Номинальное сечение жилы, мм2 |
Номинальная толщина изоляции, мм |
|
|---|---|---|---|
|
из ПВХ-пластиката или из композиций, не содержащих галогенов |
из сшитого полиэтилена |
||
| 0,66 | 1,5 и 2,5 | 0,6 | 0,6 |
| 0,66 | 4 и 6 | 0,7 | 0,6 |
| 0,66 | 10 и 16 | 0,9 | 0,6 |
| 0,66 | 25 и 35 | 1,1 | 0,8 |
| 0,66 | 50 | 1,3 | 0,9 |
| 1 | 1,5 и 2,5 | 0,8 | 0,7 |
| 1 | 4—16 | 1 | 0,7 |
| 1 | 25 и 35 | 1,2 | 0,9 |
| 1 | 50 | 1,4 | 1 |
| 1 | 70 | 1,4 | 1,1 |
| 1 | 95 | 1,6 | 1,1 |
| 1 | 120 | 1,6 | 1,2 |
| 1 | 150 | 1,8 | 1,4 |
| 1 | 185 | 2 | 1,6 |
| 1 | 240 | 2,2 | 1,7 |
| 1 | 300 | 2,4 | 1,8 |
| 1 | 400 | 2,6 | 2 |
| 1 | 500 | 2,8 | 2,2 |
| 1 | 625 и 630 | 2,8 | 2,8 |
| 1 | 800 | 2,8 | 2,6 |
| 1 | 1000 | 3 | 2,8 |
| 3 | 10—240 | 2,2 | 2 |
| 3 | 300 | 2,4 | 2 |
| 3 | 400 | 2,6 | 2 |
| 3 | 500 | 2,8 | 2,2 |
| 3 | 625 и 630 | 2,8 | 2,8 |
| 3 | 800 | 2,8 | 2,6 |
| 3 | 1000 | 3 | 2,8 |
Заказ кабеля силового 0,66 кВ в пластмассовой изоляции с доставкой

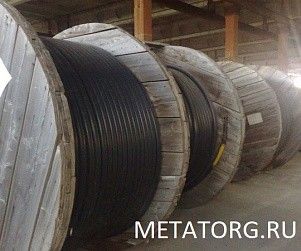

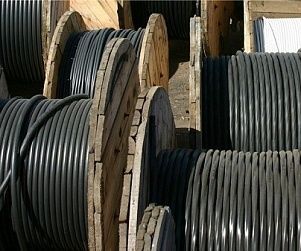

ГК МеталлЭнергоХолдинг реализует силовые кабели с напряжением 0,66 кВ в широком ассортименте. Поставляется продукция в бухтах, предусматриваются скидки для постоянных клиентов и оптовых покупателей. Срок эксплуатации проводника составляет 25—40 лет в зависимости от конструкции — чтобы получить консультацию менеджера о параметрах проводников и оформить заказ, напишите на почту minsk@metatorg.ru или наберите номер телефона +375-82-003-210-437.
