Держатели и хомуты

Держатели и хомуты для заземления применяют для фиксации проводников, шин и элементов молниезащиты на стенах, опорах, трубах и других конструкциях. При выборе учитывают форму и размер проводника, материал крепежа, условия эксплуатации, способ монтажа и совместимость металлов в месте соединения.

Держатели и хомуты для систем заземления и молниезащиты

В категории представлены держатели для полос и шин, а также ленточные хомуты для подключения заземляющих проводников к трубам и другим металлическим элементам. В ассортимент входят держатель полосы-скоба STZ31550, латунные, медные и оцинкованные держатели шин, ленточные хомуты из никелированной меди с диапазонами 20–48, 20–115 и 20–165 мм, а также нержавеющие исполнения 5–25 и 20–50 мм.

Назначение этих изделий различается. Держатели обеспечивают механическую фиксацию круглого или плоского проводника на основании и сохраняют его проектное положение. Хомуты используют для охвата металлической конструкции с последующим присоединением заземляющего проводника через контактный узел. Поэтому при комплектации объекта важно определить, требуется ли только крепление проводника или электрическое присоединение элемента к системе уравнивания потенциалов и заземления.

Основные виды крепежа и задачи применения

Таблица помогает сопоставить представленные изделия по конструкции и назначению. Диапазоны размеров и материалы взяты из карточек продукции; параметры конкретной партии и совместимость с проектным проводником следует уточнять по технической документации.

Чем держатель отличается от заземляющего хомута

Держатель проводника заземления предназначен прежде всего для его механического закрепления на строительной конструкции. Он задает положение полосы или прутка, предотвращает провисание и смещение трассы, помогает выдерживать предусмотренное проектом расстояние до основания. Конструкция держателя выбирается по профилю проводника, материалу поверхности и способу крепления.

Хомут выполняет другую функцию: его лента охватывает трубу, опору или иной металлический элемент, а контактный узел позволяет присоединить заземляющий провод. Такое решение используют, когда необходимо включить проводящую конструкцию в систему уравнивания потенциалов либо выполнить предусмотренное проектом заземляющее соединение. Электрическая функция требует надежного контакта, поэтому состояние поверхностей и правильная затяжка соединения имеют принципиальное значение.

Требования к устройствам крепления проводников

Для компонентов систем молниезащиты действует ГОСТ Р МЭК 62561.4-2014, устанавливающий требования к металлическим и неметаллическим устройствам крепления проводников молниеприемников, токоотводов и заземляющих устройств. К таким компонентам относятся в том числе хомуты, прижимы и другие элементы, устанавливаемые с определенными интервалами по длине проводника.

Держатели полос и шин для прокладки проводника

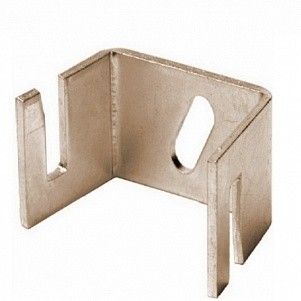

Держатель полосы-скоба STZ31550 предназначен для фиксации плоского или круглого защитного проводника. Такое крепление применяют при прокладке заземляющей магистрали по стенам и другим строительным основаниям. Скоба удерживает проводник в заданном положении, а сама деталь закрепляется к основанию подходящим метизом или через закладной элемент в зависимости от конструкции поверхности.

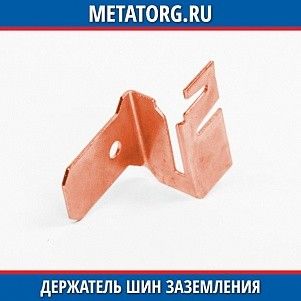

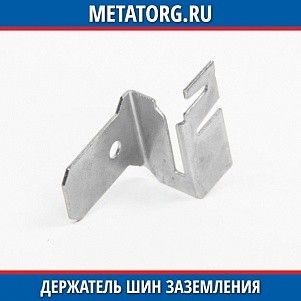

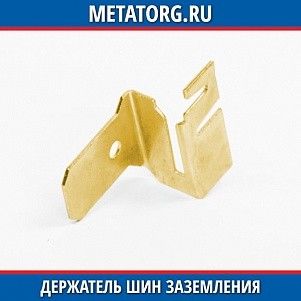

Латунный держатель шин рассчитан на работу с прутками диаметром 8–10 мм и полосами шириной 20–40 мм при толщине 4 мм. В его конструкции предусмотрены фигурные участки для фиксации круглого или плоского проводника и отверстие для крепежного элемента. В каталоге также представлены медные и оцинкованные варианты, что позволяет подбирать материал крепежа с учетом применяемой шины и условий окружающей среды.

Какие параметры проверяют при выборе держателя

• тип проводника — круглый пруток, проволока, полоса или шина;
• диаметр круглого проводника либо ширину и толщину полосы;
• материал держателя и его совместимость с закрепляемым проводником;
• тип основания — бетон, кирпич, металл или другая строительная конструкция;
• способ фиксации держателя и параметры крепежного отверстия;
• требуемое расстояние между проводником и поверхностью;
• условия эксплуатации, включая влажность и коррозионное воздействие;
• необходимый шаг установки по проектной документации.

Ленточные хомуты для труб и металлических конструкций

Хомут заземления ленточный удобен для присоединения проводника к цилиндрическим или близким по форме металлическим элементам. Гибкая лента охватывает конструкцию, благодаря чему один тип изделия может использоваться в определенном диапазоне диаметров. В каталоге представлены никелированные медные и нержавеющие исполнения разных размеров.

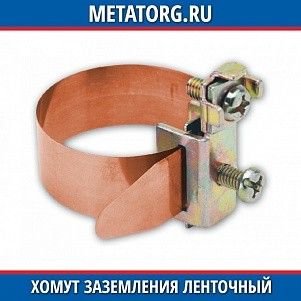

Для никелированных медных хомутов указаны диапазоны 20–48, 20–115 и 20–165 мм. Хомут 20–115 мм представляет собой металлическую ленту с клеммным узлом; для подключения проводника предусмотрено крепление с резьбой М6. В карточке этой модели указаны ширина ленты 18 мм и толщина 0,3 мм. Эти размеры относятся именно к данному исполнению и не должны автоматически переноситься на остальные хомуты категории.

Никелированная медь и нержавеющая сталь

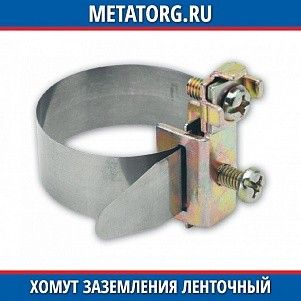

Выбор материала зависит от окружающей среды, материала присоединяемой конструкции и требований к контактному соединению. Медная основа обладает высокой электрической проводимостью, а никелированное покрытие защищает поверхность и ограничивает ее окисление. Нержавеющая сталь применяется там, где требуется повышенная стойкость крепежа к атмосферной влаге и коррозионным воздействиям.

При соединении разнородных металлов необходимо учитывать возможность электрохимической коррозии. Нельзя оценивать совместимость только по механической прочности хомута. Если в узле контактируют материалы с существенно различающимися электрохимическими свойствами, конструкция соединения, промежуточные элементы и защитные меры должны соответствовать проектному решению и условиям эксплуатации.

Почему качество контакта важнее усилия затяжки

Хомут должен удерживаться на конструкции и одновременно обеспечивать предусмотренное электрическое соединение. Чрезмерная затяжка способна деформировать тонкую ленту, повредить покрытие или сам присоединяемый элемент, а недостаточная — привести к ослаблению контакта. Поэтому крепеж затягивают по инструкции изготовителя либо по требованиям проектной документации, если для выбранного узла установлен контролируемый момент.

Контактная поверхность должна быть подготовлена в соответствии с технологией монтажа. Загрязнения, отслаивающаяся краска, толстый слой коррозии или другие непроводящие покрытия могут ухудшать электрическое соединение. После монтажа узел защищают от внешних воздействий способом, предусмотренным для конкретной системы.

Применение в системах уравнивания потенциалов

Держатели и хомуты могут использоваться при устройстве проводников защитного заземления и уравнивания потенциалов, однако конкретная схема определяется проектом электроустановки. Металлические трубы, корпуса оборудования и другие проводящие части присоединяют только там, где такое соединение предусмотрено требованиями электробезопасности и проектными решениями.

Хомут в такой системе является частью контактного узла, а не самостоятельным заземлителем. Он не заменяет заземляющие электроды, проводники и соединения между ними. Работоспособность защиты обеспечивается всей цепью — от присоединяемой металлической части до главной заземляющей шины или заземляющего устройства.

Монтаж проводников на стенах и опорах

При открытой прокладке проводник фиксируют так, чтобы он сохранял заданную трассу и не подвергался случайным механическим повреждениям. Расстояние между крепежными точками, положение на поворотах и способ прохождения строительных конструкций определяют проектом и требованиями применяемой системы.

Что учитывать в наружных и влажных условиях

Для наружного монтажа существенное значение имеет коррозионная стойкость всех компонентов узла. Дождь, конденсат, сезонные перепады температуры и загрязнение атмосферы воздействуют не только на проводник, но и на крепеж. Поэтому материал держателя или хомута должен соответствовать условиям размещения, а места контакта необходимо защищать в соответствии с требованиями проекта.

Во влажных помещениях также оценивают возможность коррозии и состояние строительного основания. Если проводник должен быть удален от стены, применяют крепления, обеспечивающие необходимый зазор и надежное положение трассы. Для химически активной среды материал крепежа следует согласовывать отдельно, поскольку общая характеристика «коррозионностойкий» не гарантирует совместимость с конкретным веществом.

Проверка изделий перед установкой

• сверить наименование и типоразмер с проектной спецификацией;
• проверить материал и состояние защитного покрытия;
• убедиться в отсутствии трещин, надрывов, сильных вмятин и деформаций;
• сопоставить диапазон охвата хомута с фактическим размером конструкции;
• проверить соответствие держателя диаметру прутка или размерам полосы;
• осмотреть резьбу, болты и клеммные элементы;
• определить совместимость крепежа с материалом проводника и основания;
• проверить комплектность и документацию, если она требуется для объекта.

Данные для технического задания и комплектации объекта

1. Указать назначение крепежа: фиксация проводника или выполнение контактного присоединения.
2. Задать форму проводника и его точные размеры.
3. Для хомута указать наружный размер трубы, опоры или другого охватываемого элемента.
4. Определить материал проводника и присоединяемой металлической конструкции.
5. Указать условия размещения: внутри здания, на открытом воздухе, во влажной или коррозионно-активной среде.
6. Согласовать материал держателя или хомута и вид защитного покрытия.
7. Определить способ крепления к строительному основанию и необходимую монтажную арматуру.
8. Указать количество элементов с учетом шага установки и числа контактных узлов.

Что согласовать перед поставкой крепежных элементов

Перед формированием заявки желательно подготовить схему прокладки проводников, размеры полос и прутков, диаметры труб или опор, материал контактирующих деталей и условия эксплуатации. Для держателей дополнительно уточняют способ крепления к основанию, для ленточных хомутов — требуемый диапазон охвата и конструкцию клеммного соединения.

Такой подход позволяет подобрать держатели и хомуты, соответствующие геометрии и материалам конкретного узла, а также избежать замены электрического соединительного элемента обычным механическим крепежом. Для приобретения продукции можно позвонить специалистам компании или направить запрос по электронной почте, указав тип изделия, размеры, материал и необходимое количество.
