Временное заземление

Временное заземление — это переносное защитное устройство, которое устанавливают на отключенные токоведущие части электроустановок на время ремонта, монтажа, испытаний и других работ. Его задача — электрически соединить между собой проводники и присоединить их к заземляющему устройству, чтобы снизить риск поражения персонала при ошибочной или самопроизвольной подаче напряжения. Комплекты применяют на воздушных и кабельных линиях, распределительных устройствах, подстанциях и другом электрооборудовании.

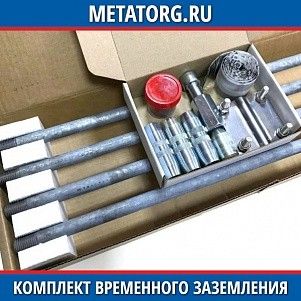

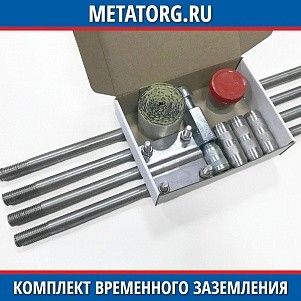

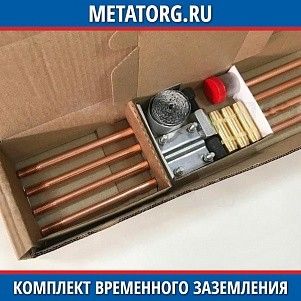

Временное и переносное заземление для электроустановок

В каталоге МеталлЭнергоХолдинга временное заземление выделено в отдельную подкатегорию раздела заземляющего оборудования. Такие изделия относятся к средствам обеспечения электробезопасности и применяются только по установленной технологии работ. Конкретный комплект выбирают по типу электроустановки, классу напряжения, расчетному току короткого замыкания, сечению проводника, конструкции фазных зажимов и способу подключения к заземляющей шине или временному электроду.

Назначение временного заземления

Переносные комплекты используют для:

• защиты персонала на отключенных участках электроустановок;
• заземления токоведущих частей перед началом ремонтных работ;
• закорачивания фаз между собой и их соединения с землей;
• работ на воздушных линиях электропередачи;
• обслуживания распределительных устройств и подстанций;
• работы на кабельных линиях и шинных системах;
• организации безопасного рабочего места при отсутствии стационарного заземления;
• временного подключения оборудования к специально подготовленному заземлителю.

Принцип действия

После отключения и проверки отсутствия напряжения проводники комплекта устанавливают на токоведущие части, а заземляющую ветвь соединяют с заземляющим устройством. Если на отключенный участок по ошибке будет подано напряжение, переносное заземление создает проводящий путь для тока короткого замыкания и способствует быстрому срабатыванию предусмотренной защиты. При этом само устройство должно выдерживать термическое и электродинамическое воздействие тока в течение нормируемого времени.

Конструкция переносного заземления

Типовой комплект включает гибкие проводники, фазные зажимы, общий соединительный узел и зажим для присоединения к заземляющей шине. В трехфазных системах применяются три фазные ветви, объединенные с заземляющим проводником. Для отдельных электроустановок используются однофазные или специальные исполнения. Конструкция зависит от точки присоединения, рабочего напряжения и способа монтажа.

Гибкие проводники

Для временного заземления применяют гибкие токопроводящие проводники, способные выдерживать механические перемещения и кратковременное воздействие значительного тока. Сечение выбирают расчетом, а длину — по расстоянию между точками установки без чрезмерного натяжения. Проводник не должен иметь поврежденных жил, следов перегрева или ослабленных наконечников.

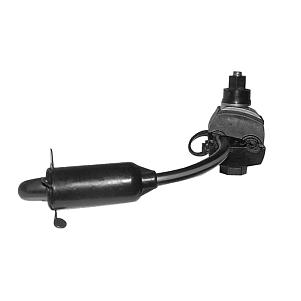

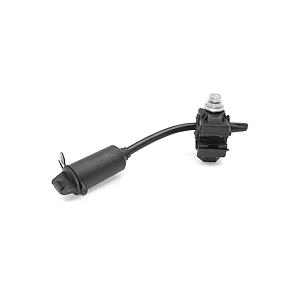

Фазные зажимы

Фазный зажим обеспечивает надежный электрический контакт с проводом, шиной или другой токоведущей частью. Его форма должна соответствовать месту установки. Применяются винтовые, пружинные и другие конструкции, а для работ на высоковольтном оборудовании зажим может устанавливаться с использованием изолирующей штанги. Случайная замена штатного зажима самодельным приспособлением недопустима.

Заземляющий зажим

Заземляющую ветвь подключают к предусмотренной шине, заземляющему проводнику либо к временному заземлителю, если это предусмотрено организацией работ. Контактная поверхность должна быть чистой и обеспечивать надежное металлическое соединение. Ослабленный зажим увеличивает переходное сопротивление и способен привести к интенсивному нагреву при аварийном токе.

Ток короткого замыкания

Один из основных параметров выбора — ток короткого замыкания в месте установки. При случайной подаче напряжения ток проходит через проводники и контактные соединения переносного заземления. Если устройство не рассчитано на такой режим, возможно разрушение жил, зажимов или соединительных элементов. Поэтому сечение нельзя выбирать только по длине или внешнему виду изделия.

Переносное заземление для воздушных линий

На воздушных линиях точки подключения расположены на высоте, поэтому применяют комплекты с зажимами, которые можно устанавливать на провода с помощью изолирующих штанг. Длина проводников должна позволять соединить все требуемые фазы и заземляющую точку без опасного натяжения. Конкретный порядок установки определяется правилами эксплуатации и организационно-техническими мероприятиями.

Параметры для заказа

Порядок установки

Установку выполняет персонал, имеющий необходимые полномочия и квалификацию, после отключения электроустановки и проверки отсутствия напряжения. В общем случае сначала присоединяют заземляющую часть к земле, затем устанавливают фазные зажимы на токоведущие части. Снятие выполняют в обратной последовательности. Точный порядок определяется действующими правилами и инструкцией для конкретного объекта.

Перед установкой необходимо:

• отключить оборудование в установленном порядке;
• принять меры против ошибочного включения;
• проверить отсутствие напряжения;
• осмотреть комплект временного заземления;
• проверить состояние проводников и зажимов;
• подготовить точку присоединения к земле;
• использовать требуемые средства защиты;
• действовать по утвержденной инструкции.

Осмотр перед применением

Перед каждой установкой проверяют целостность гибких жил, состояние контактных поверхностей, крепление наконечников и исправность винтовых механизмов. Не допускаются надрывы проводника, следы оплавления, сильная коррозия, деформация зажимов и ослабление соединений. При обнаружении дефектов комплект выводят из эксплуатации до проверки или ремонта в установленном порядке.

Контроль при приемке

При получении комплекта проверяют:

• обозначение и назначение изделия;
• рабочий класс напряжения;
• сечение и длину проводников;
• количество фазных ветвей;
• тип и состояние зажимов;
• наличие изолирующих штанг, если они входят в комплект;
• маркировку и сопроводительную документацию;
• соответствие комплектации заявке.

Типичные ошибки при выборе и эксплуатации

Следует избегать:

• подбора комплекта только по напряжению без учета тока КЗ;
• использования недостаточного сечения проводника;
• применения зажима, не соответствующего форме шины;
• установки на загрязненную контактную поверхность;
• работы с поврежденными жилами или наконечниками;
• натяжения проводника между точками подключения;
• изменения штатной конструкции комплекта;
• нарушения установленной последовательности установки и снятия.

Хранение и транспортировка

Переносные заземления хранят в сухом месте, защищая проводники от механических повреждений, загрязнения и воздействия агрессивных веществ. Гибкие ветви укладывают без резких перегибов. Зажимы и резьбовые механизмы необходимо сохранять в исправном состоянии, а изолирующие элементы — защищать от ударов и царапин.

Оформление заявки

В заявке указывают тип временного заземления, назначение электроустановки, рабочее напряжение, требуемое сечение и длину проводников, конструкцию фазных и заземляющего зажимов, необходимость изолирующих штанг и количество комплектов. Для нестандартного оборудования желательно приложить схему шин или размеры точек подключения.

Для приобретения временного заземления можно позвонить специалистам компании или направить по электронной почте спецификацию и технические требования. Это поможет проверить назначение комплекта, рабочее напряжение, сечение проводников, тип зажимов, длину ветвей и комплектность поставки.
