Комплекты электролитического заземления применяют для устройства заземляющих систем в грунтах с повышенным удельным сопротивлением, где обычные вертикальные стержни могут потребовать большой глубины установки или значительного количества электродов. В состав системы могут входить электролитический заземлитель, активатор грунта, обслуживающий колодец, соединительные элементы и проводник. При выборе важны удельное сопротивление грунта, требуемое сопротивление заземляющего устройства, глубина промерзания, доступная площадь, способ монтажа и назначение объекта.

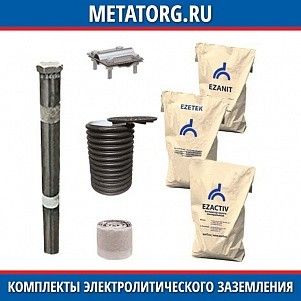

Комплекты электролитического заземления

Электролитическое заземление представляет собой систему, в которой проводящий электрод работает совместно с составом, снижающим электрическое сопротивление околоэлектродной зоны. Такое решение используют прежде всего там, где свойства грунта затрудняют получение требуемого сопротивления обычными заземлителями.

Комплект подбирают не по одному типоразмеру электрода. Для расчёта необходимо учитывать фактическое удельное сопротивление грунта, сезонные изменения, конфигурацию системы и требования проекта. После монтажа сопротивление заземляющего устройства должно подтверждаться измерениями.

Как работает электролитический заземлитель

Принцип работы основан на увеличении проводимости грунта непосредственно вокруг электрода. Электролитическая смесь постепенно взаимодействует с влагой и околоэлектродной зоной, благодаря чему сопротивление растеканию тока может снижаться по сравнению с обычным электродом той же геометрии.

Электрод

Электрод является основной токопроводящей частью системы и устанавливается вертикально или горизонтально в зависимости от исполнения. Для отдельных комплектов применяются электроды из нержавеющей стали. Материал, длина и конструкция должны соответствовать паспорту конкретной модели.

Электролитическая смесь

Электролитическая смесь размещается внутри или в рабочей зоне электрода согласно конструкции системы. Её задача — поддерживать повышенную проводимость прилегающего грунта. Состав смеси, срок её работы и порядок обслуживания нельзя универсализировать: эти параметры определяются производителем конкретного комплекта.

Заполнитель околоэлектродной зоны и колодец

Вокруг электрода может использоваться минеральный активатор или другой предусмотренный системой заполнитель. Обслуживающий колодец обеспечивает доступ к соединению и контрольной точке. В зависимости от комплектации также применяются зажимы, антикоррозионные материалы, кабель или полоса.

Элемент комплекта	Функция	Что учитывать
Электролитический электрод	Передача тока в грунт	Тип, длина, материал, способ установки
Электролитическая смесь	Повышение проводимости рабочей зоны	Состав и регламент обслуживания
Активатор грунта	Снижение сопротивления околоэлектродной зоны	Совместимость с системой и объём заполнения
Обслуживающий колодец	Доступ к соединению и контрольной точке	Место установки и защита соединения
Проводник и зажимы	Подключение к системе заземления	Сечение, материал, контакт и антикоррозионная защита

Когда применяют электролитическое заземление

Такой тип заземления рассматривают для грунтов с высоким удельным сопротивлением: сухих песчаных, каменистых, промерзающих и других сложных оснований. Для отдельных комплектов категории отдельно указывается возможность применения в каменистых, песчаных и вечномерзлых грунтах.

Сам факт сложного грунта ещё не определяет количество и тип электродов. Решение принимают после измерения или расчётной оценки удельного сопротивления, определения требуемого сопротивления заземляющего устройства и анализа условий монтажа.

Вертикальные и горизонтальные комплекты

Вертикальный электролитический заземлитель устанавливают в скважину. Такой вариант позволяет использовать глубину грунта и занимает относительно небольшую площадь на поверхности. Диаметр и глубина скважины зависят от модели электрода и проектного решения.

Горизонтальное исполнение размещают в траншее. Оно может применяться там, где бурение на требуемую глубину затруднено либо проектом предусмотрена протяжённая схема. Нельзя считать, что любой комплект допускает оба способа монтажа: исполнение определяется конструкцией изделия.

Сопротивление растеканию и удельное сопротивление грунта

Сопротивление заземляющего устройства зависит от геометрии и количества электродов, их расположения, удельного сопротивления грунта, влажности, температуры и сезонных факторов. Поэтому корректное значение нельзя определить только по длине электрода или названию комплекта.

Высокое удельное сопротивление грунта обычно усложняет получение малого сопротивления растеканию. Электролитическое решение воздействует именно на околоэлектродную область, однако итоговый результат всё равно должен подтверждаться расчётом и измерениями после установки.

Сколько электродов требуется

Количество электролитических заземлителей определяют по расчёту. Один электрод может быть достаточен для одного объекта и недостаточен для другого при той же модели, если отличаются грунт, требуемое сопротивление и схема размещения.

При использовании нескольких электродов учитывают расстояние между ними и взаимное влияние зон растекания тока. Простое увеличение количества без расчёта не означает пропорционального уменьшения общего сопротивления.

Электролитическое или обычное стержневое заземление

Обычный стержневой заземлитель передаёт ток непосредственно через поверхность металлического электрода в грунт. Электролитическая система дополнительно формирует проводящую околоэлектродную зону. Это может быть полезно в грунтах, где традиционное решение требует большой глубины или большого числа стержней.

Критерий	Электролитическое заземление	Обычное стержневое заземление
Принцип	Электрод и активная околоэлектродная зона	Металлический электрод в грунте
Сложные грунты	Может применяться как специальное решение	Часто требует увеличения глубины или количества электродов
Площадь	Зависит от вертикальной или горизонтальной схемы	Зависит от числа и шага стержней
Обслуживание	Возможно обслуживание электролитической части	Обычно акцент на состоянии соединений и электродов
Расчёт	Обязателен по параметрам грунта и проекта	Также обязателен по параметрам грунта и проекта
Контроль результата	Измерение сопротивления после монтажа	Измерение сопротивления после монтажа

Материал электрода и защита соединений

Материал электролитического электрода зависит от конкретной системы. В отдельных комплектах используются нержавеющие электроды, однако это не является универсальной характеристикой всей категории.

Особое внимание требуется электрическим соединениям. Контактные узлы должны сохранять проводимость и быть защищены от коррозионного воздействия в соответствии с проектом и инструкцией по монтажу. Для подземных соединений могут применяться антикоррозионные ленты и другие защитные материалы.

Монтаж электролитического заземления

Монтаж начинают с определения места установки и проверки подземных коммуникаций. Для вертикального исполнения подготавливают скважину, для горизонтального — траншею. Затем размещают электрод и предусмотренный системой заполнитель околоэлектродной зоны.

После установки электрод соединяют с заземляющим проводником, защищают контактный узел и устанавливают обслуживающий колодец, если он входит в схему. Конкретная последовательность, размеры скважины или траншеи и объём активатора должны соответствовать инструкции выбранного комплекта.

Завершающий этап — измерение сопротивления заземляющего устройства. Если полученное значение не соответствует проектному требованию, схема корректируется по результатам расчёта и измерений.

Обслуживание электролитического заземлителя

Электролитическая система требует периодического контроля состояния соединений и фактического сопротивления заземляющего устройства. Частота проверок определяется нормативными требованиями, условиями эксплуатации и документацией на объект.

Если конструкция предусматривает обслуживание или пополнение электролитической части, работы выполняют по паспорту конкретной системы. Нельзя устанавливать единый интервал обслуживания для всех комплектов без данных производителя.

Заземление и молниезащита

Электролитический заземлитель может входить в систему заземления и молниезащиты, если это предусмотрено проектом. Однако отдельный комплект заземления не является автоматически законченной системой молниезащиты.

Для молниезащиты дополнительно учитывают молниеприёмники, токоотводы, соединения, конфигурацию заземляющего устройства и требования проекта. Сопротивление и схема должны соответствовать назначению всей системы.

Как выбрать комплект

Подбор начинают с определения требуемого сопротивления заземляющего устройства и характеристик грунта. Желательно иметь данные инженерно-геологических изысканий или результаты измерения удельного сопротивления на объекте.

Затем оценивают доступную площадь, глубину промерзания, возможность бурения, наличие подземных коммуникаций и точку подключения к системе заземления. После этого выбирают вертикальное или горизонтальное исполнение, длину и количество электродов, проводник и комплект монтажных элементов.

Что проверить перед монтажом

До начала работ необходимо уточнить расположение кабелей, трубопроводов, фундаментов и других подземных конструкций. Для вертикального электрода проверяют возможность бурения на требуемую глубину, для горизонтального — наличие места под траншею.

Также учитывают уровень грунтовых вод, сезонное промерзание, доступ к контрольному колодцу и трассу заземляющего проводника. Место установки должно позволять проводить последующий контроль и обслуживание.

Что указать при заказе

Для корректного подбора комплекта полезно передать исходные данные по объекту и грунту.

Параметр	Что указать
Тип грунта	Песок, суглинок, каменистый, мерзлый или другой
Удельное сопротивление	Измеренное или расчётное значение
Требуемое сопротивление ЗУ	По проекту объекта
Исполнение	Вертикальное или горизонтальное
Доступная глубина	Возможность бурения или глубина траншеи
Климатические условия	Глубина промерзания и сезонность
Назначение	Защитное заземление, молниезащита или другое по проекту
Подключение	Длина и тип заземляющего проводника
Количество	По расчёту системы

Если исходных данных по грунту нет, их желательно получить до окончательного выбора комплекта. Это позволяет избежать подбора по принципу «один электрод на объект» и заранее оценить необходимую конфигурацию системы.

Купить комплект электролитического заземления в МеталлЭнергоХолдинг

В категории МеталлЭнергоХолдинг представлены комплекты электролитического заземления для устройства заземляющих систем в различных грунтовых условиях. При подборе необходимо учитывать удельное сопротивление грунта, требуемое сопротивление ЗУ, способ установки, глубину промерзания и конфигурацию объекта.

Для заказа укажите данные по грунту, требуемое сопротивление заземляющего устройства, вертикальное или горизонтальное исполнение и доступные условия монтажа. Если система разрабатывается для нового объекта, полезно передать проектные требования и результаты измерений удельного сопротивления грунта.
