Кабели силовые ВВГнг(А)-LS-1 ГОСТ 31996-2012






























ГК МеталлЭнергоХолдинг реализует кабельно-проводниковую продукцию оптом и в розницу по выгодным ценам.
Предлагаем купить кабель ВВГнг(А)-LS-1 с доставкой в любую точку на карте России.

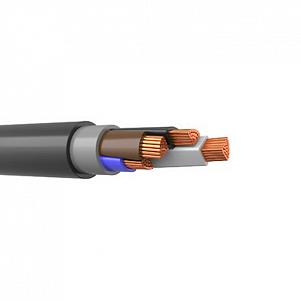

Способы оплаты — наличными, перечислением через банк по реквизитам на расчетный счет, картой через онлайн-кассу. Описание Кабель силовой марки ВВГнг(A)-LS используется в системах электроснабжения жилых и общественных зданий, промышленных объектов передачи и перераспределения электроэнергии. Электрокабель рассчитан на эксплуатацию при напряжении 0,66; 1 и 3 кВ при частоте 50 Гц. Электрокабели с маркировкой ВВГнг(A)-LS — это силовые кабели с жилами из меди, изоляционным слоем и оболочкой из ПВХ, характеризующиеся пониженной пожароопасностью. Электрокабель ВВГнг(A)-LS состоит из:
- медных токоведущих жил;
- изоляционного слоя из ПВХ, устойчивого к возгоранию;
- внутреннего заполнения из ПВХ пластиката для придания электрокабелю круглой поперечной формы сечения;
- наружней оболочки из поливинилхлорида.
Таблица 1. Основные характеристики кабель ВВГнг
Переменное напряжение
|
0,66/1/3 кВ
|
Число токопроводящих жил
|
от 1 до 5
|
Размеры сечения, мм2
|
от 1,5 до 300
|
Все характеристики электрокабеля указаны в его маркировке в виде аббревиатуры. Расшифровка условных сокращений:
- * — отсутствие буквы A указывает на то, что токоведущие жилы изготовлены не из алюминия, а из меди;
- B — в качестве материала для изготовления изолирующего слоя служит поливинилхлоридный пластикат;
- B — оболочка силового кабеля выполнена из аналогичного материала (ПВХ);
- г — дополнительная защита отсутствует, электрокабель «голый»;
- нг — силовые кабели, имеющие в маркировке такой индекс, не распространяют горение при групповой прокладке;
- (A) — буквой А обозначается категория пожарной безопасности изделия;
- LS — «low smoke» означает, что электрокабели отличаются пониженным газо- и дымовыделением.
На основе ВВГнг(А)-LS разработаны электрокабели в холодостойком и тропическом исполнении. Изделия с маркировкой ХЛ предназначены для работы при температуре окружающей среды до -60°C.
Кабель, маркированные буквой T, обладают устойчивостью к высоким температурам и воздействию плесени и грибка. Таблица 2. Технические характеристики.
Максимальный радиус изгиба электрокабеля при монтаже
|
до 10 D для 1-жильных электрокабелей до 7,5 D для многожильных
|
Стандартная длина
|
от 200 до 450 м
|
Максимально допустимые усилия, прикладываемые к электрокабелю в процессе прокладки
|
не более 50 H/мм2
|
Класс пожаробезопасности
|
категория A
|
Расчетный срок эксплуатации
|
30 лет
|
Гарантийный срок службы
|
60 месяцев
|
Диапазон рабочих t окружающей среды
|
от -50°C до +50°C
|
Максимальная влажность при t эксплуатации до +35°C
|
98%
|
Минимальная t окружающей среды при монтаже электрокабеля без предварительной подготовки
|
-15°C
|
Радиус изгиба. Таблица 3. Максимальная t нагрева токоведущих жил электрокабеля.
Допустимая в течение длительного времени
|
+70°C
|
При перегрузке
|
+90°C
|
В условиях КЗ
|
+160°C
|
Во время КЗ при условии невозгорания
|
+350°C
|
Токоведущие жилы могут быть однопроволочными или многопроволочными. Размер их номинального сечения указан в таблице ниже. Таблица 4.
Наименование токоведущих жил
|
Сечение токоведущих жил
|
|
поперечного сечения круглой формы
|
секторной (сегментной) формы
|
|
Однопроволочные
|
от 1,6 мм2 до 50,0 мм2
|
—
|
Многопроволочные
|
от 16,0 мм2 до 1000,0 мм2
|
от 25,0 мм2 до 400,0 мм2
|
Многожильные электрокабели изготавливаются с токоведущими жилами, которые имеют одинаковый размер сечения. Электрокабели с 4 жилами размером сечения более 26 мм2 могут иметь 1 заземляющую или нулевую жилу меньшего диаметра. Для обозначения токоведущих жил многожильных электрокабелей используется разноцветная изоляция или на изоляционный слой наносится продольная цветная полоса. Как заказать кабель силовой Чтобы купить кабельно-проводниковые изделия по ценам завода-производителя отправьте заявку на электронный адрес нашей компании или позвоните по телефону, указанному на сайте.
