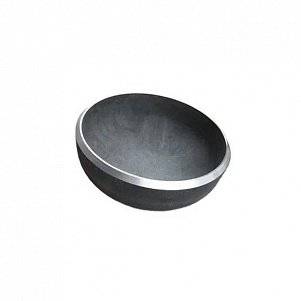

![Заглушка 219х6 Ду200 стальная эллиптическая ГОСТ 17379](/upload/resize_cache/dev2fun_opengraph/677/301_301_2/tgjegv22j8meutmaqpxpvin2c1xrn39l.jpg)
![Заглушка 377х10 (Ду350) стальная эллиптическая ГОСТ 17379](/upload/resize_cache/dev2fun_opengraph/677/301_301_2/tgjegv22j8meutmaqpxpvin2c1xrn39l.jpg)
![Заглушка 530х10 (Ду500) стальная эллиптическая ГОСТ 17379](/upload/resize_cache/dev2fun_opengraph/677/301_301_2/tgjegv22j8meutmaqpxpvin2c1xrn39l.jpg)

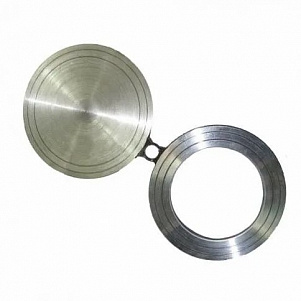

![Заглушка 8-500-40 09Г2С АТК 26-18-5-93](/upload/resize_cache/dev2fun_opengraph/957/301_301_2/cao4aexmb897uajuu3k8h4572q1zs6f4.jpg)

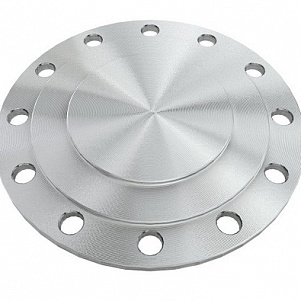

![Фланец глухой стальной Ду 600 Ру16 АТК 24.200.02.90](/upload/resize_cache/iblock/2b9/succiq6dlzokg4b9gtm56pa5m3538zll/301_301_2/flanets_glukhoy_stalnoy_du_600_ru16_atk_24_200_02_90.jpg)

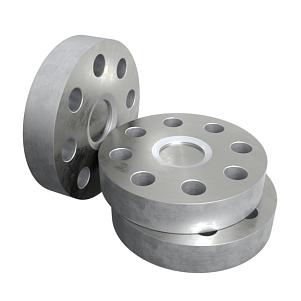

![Заглушка 1-50-25 30ХМА ГОСТ 22815-83](/upload/resize_cache/dev2fun_opengraph/4a6/301_301_2/r0k8y3vai8l55vlwm2gv2zywivqkp1pw.jpg)

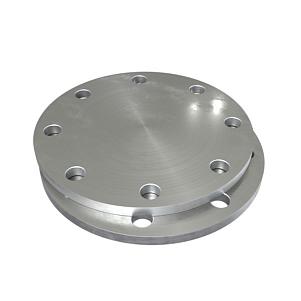

![Заглушка 100-1 ст.20 ОСТ 34-10-833-86](/upload/resize_cache/dev2fun_opengraph/3a0/301_301_2/17orenhfrkpiz02rvjjc2xi5osgxtkyr.jpg)

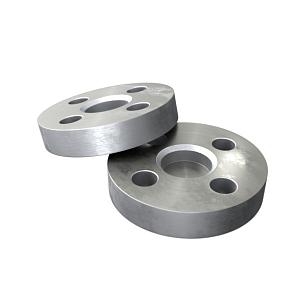

![Заглушка 2-15-40 ст. 14ХГС ГОСТ 22816-83](/upload/resize_cache/dev2fun_opengraph/551/301_301_2/axhh20p4ajbczui0nfbdftz5kd5t96hn.jpg)

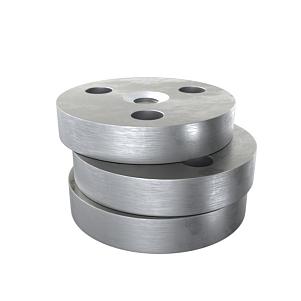

![Заглушка 2-15-40 ст.09Г2С ГОСТ 22815-83](/upload/resize_cache/dev2fun_opengraph/b7e/301_301_2/3hghwpmlp721dxqon1tm3s6yvlqqmrxf.jpg)

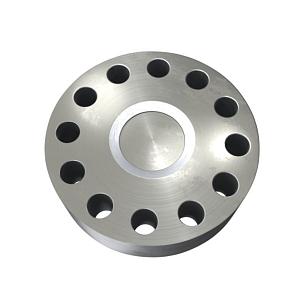

![Заглушка 4-150-100-20Х30МВФ-ГОСТ 22815-83](/upload/resize_cache/dev2fun_opengraph/083/301_301_2/uq1t6nngi5hcdtkyzpgeutznkmpb8ebb.jpg)

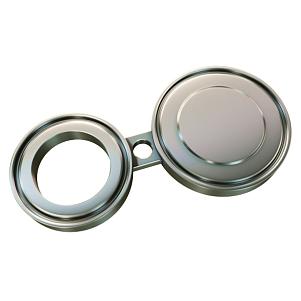

![Заглушка поворотная 150-16,0-2 cт.09Г2С ТК 2409-15](/upload/resize_cache/dev2fun_opengraph/9ed/301_301_2/1kqd2k0yv4oqukgjpxgllllytb2mbbyi.jpg)

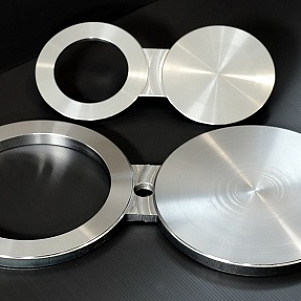

![Заглушка поворотная 50-16,0-1 cт.09Г2С ТК 2409-15](/upload/resize_cache/dev2fun_opengraph/4d4/301_301_2/lzm0umgbh8p9cpc0213myzri7p0ctq9p.jpg)

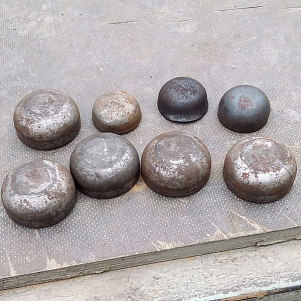

![Заглушка Э 108х4 ГОСТ 17379-01](/upload/resize_cache/iblock/d8e/ato2ht7n7xfllazk4zs48wou8690n39x/301_301_2/zaglushka_e_108h4_gost_17379_01.jpeg)
![Заглушка Э 114х4 ГОСТ 17379-01](/upload/resize_cache/iblock/768/pvlsxzn7122wrzcvfmkmhe0y0aa03p8v/301_301_2/zaglushka_e_114h4_gost_17379_01.jpg)

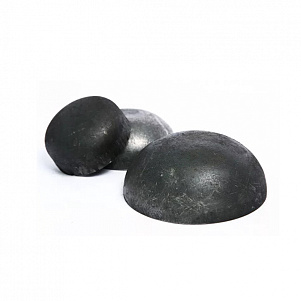

![Заглушка Э 133х4 ГОСТ 17379-01](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 159х5 ГОСТ 17379-01](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 219х6 ГОСТ 17379-01](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 273х8 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 325х8 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 32х2 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 377х10 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 38х2 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 426х10 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 45х2.5 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)

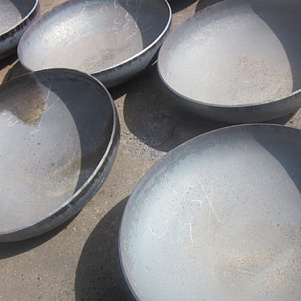

![Заглушка Э 530х10 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e0/301_301_2/oufxirm8yldv7c0jp6x13twurt49iuar.jpg)
![Заглушка Э 57х3 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 76х4 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)
![Заглушка Э 89х4 ГОСТ 17379-2001](/upload/resize_cache/dev2fun_opengraph/5e1/301_301_2/28w110nwm2g7aueakk6953q7vk6x23tz.jpg)

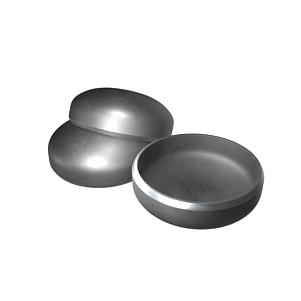

![Заглушка эллиптическая 133х10 мм ст.12Х1МФ ГОСТ 17379](/upload/resize_cache/iblock/1b5/64mef7rle4zi46c8tox1pax312fypm0p/301_301_2/zaglushka_ellipticheskaya_133h10_mm_st_12h1mf_gost_17379.jpg)
Заглушки стальные в ассортименте форм и размеров
Наша компания специализируется в производстве и оптово-розничных продажах трубного проката и элементов трубопровода. В ГК «МеталлЭнергоХолдинг» можно купить заглушки стальные в любых объемах с доставкой по России — предлагаем сертифицированные фитинги, прошедшие контроль качества РТ-Техприемкой. Оплата наличными или безналичный расчет, делаем скидки на объем.
Применение заглушек стальных
Концевые элементы эллиптические и плоские применяются для монтажа трубопроводов с давлением Pу до 16 МПа от -70 до +450 °C; фитинги с фланцевым присоединением — для систем с Pу от 1 до 25 кгс/см2 при температуре до +450 °C или 40 кгс/см2 до +530 °C. Условия эксплуатации деталей определяются ГОСТ 17380-2001, относительно номинального рабочего давления и температуры эксплуатации действуют нормы ГОСТ 356-80.
Прочность и надежность бесшовных заглушек, а также большой выбор типоразмеров делает их востребованными в самых разных отраслях и сферах промышленности. Заглушки стальные предназначены для закрывания концевых отверстий трубопроводных систем и магистралей. Их применяют в качестве днищ для аппаратов и сосудов, работающих под давлением.
Сортаменты трубопроводной заглушки из стали
Приварные заглушки производятся по ГОСТ 17379-2001 из углеродистых, легированных и низколегированных марок стали. Основные размеры и вес фитингов исполнения 1 и 2 указаны в таблицах ниже.
Таблица 1 — Характеристики и размеры, масса заглушек для труб приварных исполнения 1
Условный проход, мм | Наружный диаметр, мм | Толщина стенки, мм | Высота, мм | Масса, кг |
---|---|---|---|---|
15 | 21,3 | 2 | 25 | - |
3,2 | 0,04 | |||
4 | - | |||
20 | 26,9 | 2 | 25 | - |
3,2 | 0,07 | |||
4 | - | |||
25 | 33,7 | 2,3 | 38 | - |
3,2 | 0,1 | |||
4,5 | - | |||
32 | 42,4 | 2,6 | 38 | - |
3,6 | 0,14 | |||
5 | - | |||
40 | 48,3 | 2,6 | 38 | - |
3,6 | 0,17 | |||
5 | - | |||
50 | 60,3 | 2,9 | - | |
4 | 0,24 | |||
5,6 | 0,32 | |||
65 | 76,1 | 2,9 | - | |
5 | 0,39 | |||
7,1 | 0,52 | |||
80 | 88,9 | 3,2 | 51 | - |
5,6 | 0,67 | |||
8 | 0,91 | |||
100 | 114,3 | 3,6 | 64 | - |
6,3 | 1,2 | |||
8,8 | 1,6 | |||
125 | 139,7 | 4 | 76 | - |
6,3 | 1,8 | |||
10 | 2,8 | |||
150 | 168,3 | 4,5 | 89 | - |
7,1 | 2,9 | |||
11 | 4,4 | |||
200 | 219,1 | 6,3 | 102 | - |
8 | 5 | |||
12,5 | 7,6 | |||
250 | 273 | 6,3 | 152 | - |
10 | 9,8 | |||
300 | 323,9 | 7,1 | 178 | - |
10 | 14 | |||
350 | 355,6 | 8 | 191 | - |
11 | 18 | |||
400 | 406,4 | 8,8 | 203 | - |
12,5 | 26 | |||
450 | 457 | 10 | 229 | 29 |
500 | 508 | 11 | 254 | 37 |
600 | 610 | 12,5 | 305 | 54 |
700 | 711 | - | 305 | - |
800 | 813 | - | 305 | - |
900 | 914 | - | 305 | - |
1000 | 1016 | - | 305 | - |
Таблица 2 — Размеры и справочный вес заглушек приварных исполнения 2
Условный проход, мм | Наружный диаметр, мм | Толщина стенки, мм | Высота, мм | Масса, кг |
---|---|---|---|---|
25 | 32 | 2 | 15 | 0,1 |
3 | 0,1 | |||
32 | 38 | 2 | 20 | 0,1 |
3 | 0,1 | |||
40 | 45 | 2,5 | 0,1 | |
4 | 0,2 | |||
100 | 108 | 4 | 50 | 0,7 |
8 | 1,3 | |||
114 | 4 | 0,7 | ||
8 | 1,3 | |||
125 | 133 | 4 | 55 | 0,9 |
8 | 2 | |||
10 | 2,5 | |||
150 | 159 | 4,5 | 65 | 1,5 |
8 | 2,3 | |||
11 | 3,2 | |||
168 | 4,5 | 1,5 | ||
8 | 2,3 | |||
11 | 3,2 | |||
200 | 219 | 8 | 75 | 4,6 |
10 | 5,1 | |||
12 | 6,1 | |||
250 | 273 | 7 | 85 | 4,9 |
12 | 9,2 | |||
14 | 11 | |||
18 | 14 | |||
50 | 57 | 3 | 30 | 0,2 |
5 | 0,3 | |||
65 | 76 | 3,5 | 40 | 0,4 |
6 | 0,5 | |||
80 | 89 | 3,5 | 45 | 0,6 |
8 | 0,9 | |||
300 | 325 | 10 | 100 | 11 |
12 | 13 | |||
18 | 19 | |||
20 | 21 | |||
350 | 377 | 10 | 115 | 16 |
12 | 19 | |||
16 | 26 | |||
20 | 32 | |||
24 | 38 | |||
400 | 426 | 10 | 125 | 19 |
12 | 23 | |||
16 | 30 | |||
18 | 34 | |||
22 | 42 | |||
26 | 50 | |||
500 | 530 | 10 | 150 | 25 |
16 | 40 | |||
20 | 50 | |||
22 | 55 | |||
26 | 65 | |||
30 | 75 |
Размеры и марка стали, которая применялась в производстве, указывается в маркировке фасонной детали. Пример расшифровки условных обозначений на заглушках для трубы:
Заглушка 2-168×8-Р5 ГОСТ 17379-2001.
Это обозначение бесшовных приварных концевых элементов трубопровода исполнения 2, наружный диаметр которых 168 мм, толщина металла стенок 8 мм, изготовленных из инструментальной стали марки Р5. По согласованной спецификации возможно изготовление элементов трубопровода других размеров, указанных в технической документации заказчика.
Фланцевые заглушки изготавливаются согласно ГОСТ 12836-67. Концевые элементы рассчитаны на эксплуатацию с эластичными или асбометаллическими прокладками, с овальным сечением или спирально-навитыми. Присоединительные размеры соответствуют ГОСТ 1234-67.
Габариты фланцевой заглушки по ГОСТ 12836-67
Параметр | Значение |
---|---|
Условный проход | от 10 до 1600 мм |
диаметр | от 75 до 1785 мм |
Толщина металла | от 10 до 75 мм |
Диаметр резьбы под болты или шпильки | от 12 до 48 мм |
Материалом для фланцевых заглушек с соединительным выступом, а также крепежа для них — болтов, шпилек, гаек, шайб — служит сталь марок:
- ВСт3сп,
- Ст20,
- Ст25,
- Ст35,
- Ст40,
- 15ХМ,
- 15ХМА,
- 30ХМА,
- 25Х1МФ.
Химический состав материалов нормируется ГОСТ 1050-60, ГОСТ 4543-71, ГОСТ 10500-63. Возможно применение легированных марок стали, прошедших термическую обработку, механические свойства которых соответствуют требованиям действующего стандарта. Фитинги фланцевого присоединения подвергаются гидравлическим испытаниям вместе с оборудованием в соответствии с ОСТ 26-291.
