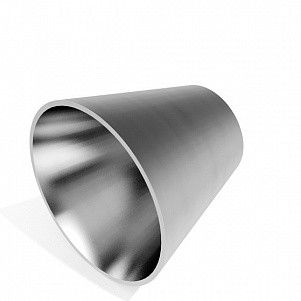

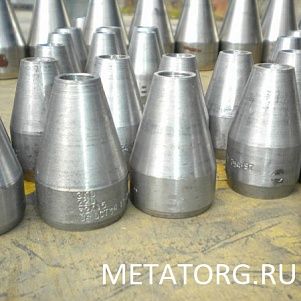

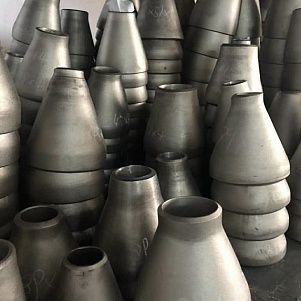

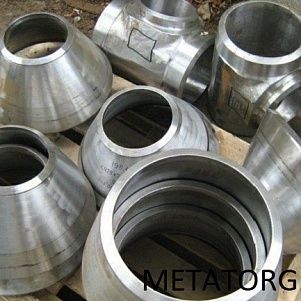

Переходы концентрические нержавеющие DIN 11852 / DIN 11850




























Переходы концентрические нержавеющие DIN 11852 / DIN 11850 от компании МеталлЭнергоХолдинг DIN 11852 / DIN 11850 – стандарты трубопроводных фитингов, принятые в европейских странах, регламентируемые немецкими нормами. Группа компаний «МеталлЭнергоХолдинг» предлагает ознакомиться с возможным применением подобной продукции, российскими и мировыми аналогами сплавов, качественными характеристиками. Применение Отводы, вырабатываемые по нормам DIN 11852, эксплуатируются в трубопроводных системах, когда необходимо изменить направление течения потока. При этом само направление и угол течения достаточно разнообразны. Это может быть небольшой поворот, ответвление от основного потока, либо крутой разворот, вплоть до изменения направления на противоположное, при помощи двух отводов с углом в 90 градусов или одного в 180. Используется подобная возможность повсеместно, от бытовых трубопроводов, до промышленных систем, передающих потоки жидкости и разнообразных сред.
Использование нержавеющей стали позволяет передавать, в том числе слабые агрессивные среды:
- химическая промышленность, медицина и фармацевтика;
- нефтегазовая отрасль;
- монтаж трубопроводных систем промышленного назначения;
- подача жидкостей, газообразных веществ, смесей.
Применение достаточно разнообразное. Основной особенностью является соответствие нормам международного характера – соблюдение стандартов DIN, специально подобранных сталей и размеров для готовых изделий. Материалы и аналоги, характеристики Для выработки фитингов отбираются специализированные стали, контролируемые стандартами DIN 11850.
В частности для изготовления отводов и различных типов фитинга применяются стали марок 1.4301 и 1.4404.
Это хромоникелевые сплавы (также с добавлением молибдена), которые изготавливаются согласно следующим составам:
Марка
|
Процентное соотношение компонентов
|
|||||||||
Железо
|
Азот
|
Кремний
|
Марганец
|
Молибден
|
Никель
|
Сера
|
Углерод
|
Фосфор
|
Хром
|
|
1.4301
|
66,77 – 71,27
|
0,10
|
1
|
2
|
–
|
8 – 10,5
|
0,015
|
0,07
|
0,045
|
17,5 – 19,5
|
1.4404
|
62,8 – 68,3
|
0,11
|
1
|
2
|
2 – 2,5
|
10 – 13
|
0,015
|
0,03
|
0,045
|
16,5 – 18,5
|
Для того чтобы подобрать аналогичные по характеристикам сплавы, можно выбрать сходные из отечественного стального проката (04Х18Н10, 10Х18Н9, 03Х17Н14М3), либо рассмотреть возможность внедрения европейских сплавов (X10CrNi18-8, X2CrNiMo17-12-3), американских марок (304L, 316L).
При этом чтобы не ошибиться в выборе, необходимо отбирать составы, для которых характерны следующие физические свойства:
Параметр
|
Значение для марки
|
|
1.4301
|
1.4404
|
|
Предел текучести (МПа)
|
195
|
190
|
Временное сопротивление разрыву (МПа)
|
500 – 700
|
490 – 690
|
Относительное удлинение (%)
|
35 – 40
|
35 – 45
|
Стоит обратить внимание, что механические и физические свойства материала могут незначительно изменяться при увеличении температуры воздействия на материал. Размерные таблицы Согласно нормам DIN 11852 отводы изготавливаются из нержавеющей стали (вышеописанных марок и характеристик) по строго соблюдаемым габаритным параметрам.
Чтобы подобрать необходимый узел, следует ознакомиться с таблицей размеров:
Условный проход (мм)
|
Диаметр отвода (мм)
|
Радиус изгиба (мм)
|
Толщина стенки (мм)
|
Длина стороны отвода (мм)
|
10
|
13
|
26
|
1,5
|
35,8
|
15
|
19
|
35
|
39,5
|
|
20
|
23
|
40
|
41,6
|
|
25
|
29
|
50
|
60,7
|
|
32
|
35
|
55
|
62,8
|
|
40
|
41
|
60
|
64,9
|
|
50
|
53
|
70
|
69,0
|
|
65
|
70
|
80
|
2
|
73,0
|
80
|
85
|
90
|
92,3
|
|
100
|
104
|
100
|
96,4
|
|
125
|
129
|
187,5
|
135,2
|
|
150
|
154
|
225
|
187,2
|
|
200
|
204
|
300
|
225
|
При этом значения габаритов схожи для изделий, изготавливающихся под отвод потока на 45, 90 или 180 градусов.
Также в ассортименте, регулируемом этими нормами, предлагаются Т-образные отводы, со следующими характеристиками:
Условный проход (мм)
|
Диаметр отвода (мм)
|
Высота ответвления (мм)
|
Толщина стенки (мм)
|
Длина отвода (мм)
|
|
Тип1
|
Тип2
|
||||
10
|
13
|
26
|
9
|
1,5
|
52
|
15
|
19
|
35
|
11
|
70
|
|
20
|
23
|
40
|
13
|
80
|
|
25
|
29
|
50
|
16
|
100
|
|
32
|
35
|
55
|
19,5
|
110
|
|
40
|
41
|
60
|
23
|
120
|
|
50
|
53
|
70
|
30
|
140
|
|
65
|
70
|
80
|
40
|
2
|
160
|
80
|
85
|
90
|
47,5
|
180
|
|
100
|
104
|
100
|
58
|
200
|
|
125
|
129
|
187,5
|
74
|
375
|
|
150
|
154
|
225
|
90
|
450
|
|
200
|
204
|
300
|
115
|
600
|
Подбирая отводы различной конфигурации, соответствующие по характеристикам требуемым нормам, можно монтировать любые трубопроводные системы надлежащего качества. Коррозийно-стойкие трубы, используемые для изготовления трубопроводного фитинга, проходят предварительные испытания на выдерживаемые нагрузки и соответствие механическим характеристикам, о чем имеется соответствующее подтверждение. Для фитинга используются гладкий сортамент, без шероховатости как снаружи изделия, так и внутри него.
ГК «МеталлЭнергоХолдинг» предлагает сортамент, соответствующий нормам DIN 11852 / DIN 11850 в качестве основного, если того требует необходимость монтажа системы.
