Отводы с силикатно-эмалевым покрытием

Отводы с силикатно-эмалевым покрытием применяются в трубопроводах, где требуется одновременно изменить направление трассы и защитить металлическую основу от воздействия рабочей среды. Стекловидный неорганический слой уменьшает контакт транспортируемого продукта со сталью, повышает коррозионную стойкость внутренней поверхности и может снижать образование отложений. При выборе учитывают наружный диаметр, толщину стенки, угол, радиус изгиба, марку стали, тип покрытия, рабочее давление, температуру и химический состав среды.

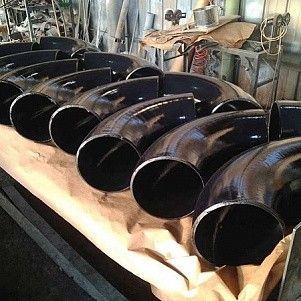

Стальные отводы с защитным стеклоэмалевым слоем

Силикатно-эмалевое покрытие представляет собой неорганический стекловидный слой, который формируется на подготовленной металлической поверхности после нанесения шликера и высокотемпературного обжига. На странице МеталлЭнергоХолдинг для этой категории указаны отводы наружным диаметром от 32 до 630 мм и углы 30, 45, 60 и 90 градусов. Покрытие применяется на деталях из углеродистых, низколегированных и нержавеющих сталей.

Такая защита отличается от полимерной изоляции принципом формирования и поведением в эксплуатации. После обжига эмаль образует твердый стекловидный слой, химически стойкий в ряде сред, но более чувствительный к ударным нагрузкам и локальным деформациям. Поэтому механическая сохранность покрытия важна не меньше, чем его толщина и химическая стойкость.

Основные параметры выбора

Размерный ряд

На странице Metatorg приведены наружные диаметры от 32 до 630 мм. При подборе учитывают также толщину стенки: один диаметр может иметь несколько исполнений с разной массой, подготовкой кромок и расчетной прочностью. Для замены существующей детали лучше использовать полное проектное обозначение.

Углы поворота

Для категории указаны углы 30, 45, 60 и 90 градусов. Конкретное исполнение выбирают по проектной геометрии. Замена одного отвода несколькими деталями увеличивает число сварных стыков и меняет гидравлическое сопротивление, поэтому требует проверки.

Материал металлической основы

Metatorg указывает углеродистые, низколегированные и нержавеющие стали. В карточках категории встречается 09Г2С. Покрытие не заменяет требования к базовому металлу: марка стали должна соответствовать проекту по прочности, свариваемости и температуре эксплуатации.

Силикатно-эмалевое покрытие

СЭП представляет собой многокомпонентный неорганический состав, который после обжига образует плотный стекловидный слой. На странице Metatorg указана минимальная толщина покрытия 200 мкм, адгезия 5 МПа, ударная прочность не менее 4 Дж и диэлектрическая составляющая не менее 1 кВ. Эти значения относятся к заявленным параметрам категории и должны подтверждаться документацией конкретной партии.

В зависимости от технических условий покрытие может наноситься на внутреннюю поверхность или на обе стороны детали. Для трубопровода особенно важна сплошность внутреннего слоя, поскольку именно он контактирует с транспортируемой средой.

Технология нанесения

На странице МеталлЭнергоХолдинг процесс описан как последовательность подготовки металлической поверхности, нанесения шликера и обжига. Перед эмалированием деталь очищают термическими, химическими или механическими методами, чтобы удалить загрязнения и обеспечить требуемое сцепление покрытия с металлом.

Шликер наносится в специализированной камере, после чего деталь подвергается обжигу. На странице указана температура порядка 800–850 градусов. В процессе обжига компоненты покрытия формируют стекловидный слой, связанный с подготовленной металлической основой.

Этапы получения защитного слоя

• проверяют исходную геометрию и состояние металлического отвода;
• удаляют окалину, загрязнения и следы коррозии;
• подготавливают поверхность для равномерного нанесения шликера;
• наносят эмалевую композицию на предусмотренные поверхности;
• выполняют высокотемпературный обжиг;
• контролируют толщину и сплошность защитного слоя;
• осматривают изделие на сколы, трещины и другие дефекты.

Рабочее давление

Для категории Metatorg указано условное давление до 32 МПа. Это верхняя заявленная граница, а не единое допустимое давление для каждого диаметра и исполнения. Фактическая применимость определяется толщиной стенки, маркой стали, стандартом изготовления, температурой и расчетом конкретного трубопровода.

Эмалевый слой выполняет защитную функцию и не является силовой оболочкой. Поэтому увеличение толщины покрытия не компенсирует недостаточную прочность металлической основы.

Температурный диапазон

Для категории указан диапазон от минус 60 до плюс 350. Конкретную допустимую температуру проверяют по документации изделия и материалу основы. При циклическом нагреве особенно важна стойкость эмали к растрескиванию и отслоению.

Химическая стойкость

Силикатно-эмалевая защита применяется для трубопроводов, транспортирующих химически активные среды. Но устойчивость зависит от состава продукта, концентрации, температуры и времени контакта. Универсальной стойкости ко всем кислотам, щелочам и растворителям у одного типа эмали нет.

Для агрессивных сред необходимо сопоставлять паспорт покрытия с фактическими условиями эксплуатации. Особенно важны длительный контакт, повышенная температура и наличие абразивных частиц.

Защита от коррозии и отложений

Плотный стекловидный слой отделяет металл от рабочей среды и тем самым уменьшает вероятность коррозии стальной основы при сохраненной сплошности покрытия. Гладкая внутренняя поверхность также может снижать склонность к накоплению отдельных видов отложений и уменьшать шероховатость по сравнению с корродирующей сталью.

Если покрытие локально разрушено до металла, защитный эффект в этой зоне снижается. Поэтому эксплуатационный контроль должен включать оценку не только металла, но и целостности эмали.

Сравнение СЭП с другими видами защиты

Хрупкость покрытия

Главное эксплуатационное ограничение силикатной эмали — сравнительно высокая хрупкость. На странице Metatorg прямо указана опасность механического повреждения при транспортировке, монтаже и обслуживании. Сильный удар, падение детали или локальная деформация способны вызвать скол или трещину.

Поэтому такие отводы нельзя перемещать волоком, сбрасывать с транспорта или использовать металлические захваты непосредственно по защищенной поверхности без прокладок.

Транспортирование

Детали фиксируют от взаимных ударов, используют прокладки и защищают торцы. Точечное давление на эмалированную поверхность исключают.

Сварка и защита монтажных стыков

Приварные отводы соединяются с трубами сваркой, поэтому зона торца требует отдельного внимания. Высокая температура сварочного процесса не должна бесконтрольно воздействовать на эмалированный участок. Конструкция кромок и расстояние от покрытия до сварного шва должны соответствовать технологии изготовления и монтажа.

После сварки зона соединения может нуждаться в восстановлении защитной системы по утвержденной технологии. Способ ремонта зависит от типа покрытия, условий эксплуатации и нормативной документации.

Области применения

Отводы с СЭП применяют в нефтегазовых, химических, коммунальных и технологических трубопроводах при подтвержденной совместимости покрытия со средой. При наличии твердых частиц отдельно оценивают абразивный износ, а для питьевой воды — санитарную допустимость конкретного покрытия.

Сравнение требований по условиям эксплуатации

Контроль перед монтажом

• сверяют наружный диаметр, толщину стенки и угол отвода;
• проверяют марку стали и нормативный документ;
• осматривают эмаль на сколы, трещины и отслоения;
• контролируют состояние торцов и сварочных кромок;
• сверяют заявленную толщину и тип защитного слоя;
• проверяют совместимость покрытия с рабочей средой;
• уточняют допустимую температуру и давление;
• для ответственных систем выполняют предусмотренный входной контроль.

Контроль покрытия после монтажа

После сборки трубопровода целесообразно проверить зоны возможного механического воздействия, состояние эмали у торцов и качество защиты монтажных соединений. Для ответственных линий объем контроля устанавливают проектом и технической документацией на покрытие.

Что учитывать при заказе

Для точного подбора необходимо указать наружный диаметр, толщину стенки, угол, радиус, марку стали, стандарт изготовления отвода и требования к силикатно-эмалевому покрытию. Для химически активной среды желательно дополнительно сообщить ее состав, концентрацию, температуру и наличие абразивных частиц.

Если деталь приобретается на замену, полезно предоставить проектное обозначение и данные о существующем покрытии. Совпадение только по диаметру не гарантирует совместимость по стенке, радиусу, материалу и защитному слою.

Эмалированные отводы для коррозионностойких трубопроводных систем

Отводы с силикатно-эмалевым покрытием сочетают прочность металлической основы и барьерные свойства стекловидного слоя. Их выбирают по диаметру, толщине стенки, углу, марке стали, типу эмали, давлению, температуре и химической совместимости с рабочей средой. Защитный слой может уменьшать коррозию и образование отложений, но требует аккуратного обращения из-за хрупкости. Надежность системы зависит от сохранности покрытия, правильной сварки и контроля зон монтажных соединений.
