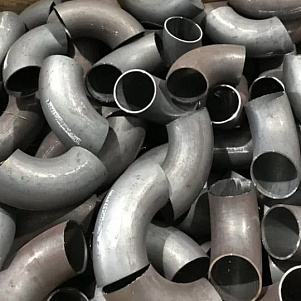

Отводы ОСТ 34-10-699-97 применяются для изменения направления трубопроводов атомных и тепловых электростанций. Стандарт устанавливал конструкцию и размеры крутоизогнутых бесшовных приварных деталей из сталей перлитного класса для рабочих давлений до 2,2 МПа. При выборе учитывают наружный диаметр, условный проход, толщину стенки, угол поворота, марку стали, расчетную температуру, назначение трубопровода и действующую проектную документацию.

Крутоизогнутые отводы для трубопроводов АЭС и ТЭС

ОСТ 34-10-699-97 был разработан для стальных бесшовных приварных отводов энергетических трубопроводов. Для тепловых электростанций стандарт предусматривает углы разворота потока 90, 60 и 45 градусов, а для атомных электростанций дополнительно 30 градусов. Основой служат бесшовные трубы из сталей перлитного класса, а технические требования связаны с ОСТ 34-10-701-97.

На странице МеталлЭнергоХолдинг представлены изделия из стали 20 и 09Г2С. Размерный ряд охватывает наружные диаметры от 45 до 630 мм, а толщина стенки зависит от диаметра и исполнения. Конкретную деталь необходимо подбирать по проекту, поскольку одинаковый наружный диаметр может сочетаться с разной толщиной стенки и различным углом поворота.

Основные параметры выбора

Параметр	Что характеризует	На что влияет	Что учитывать
Условный проход	Размер трубопроводной линии	Присоединение к трубам	Проектное обозначение Dy
Наружный диаметр	Фактический размер трубы	Совместимость со сварным стыком	Размер Dн
Толщина стенки	Сечение металла	Прочность и массу детали	Давление, температуру и размер трубы
Угол поворота	Изменение направления потока	Геометрию трассы	30, 45, 60 или 90 градусов
Марка стали	Материал исходной трубы	Прочность и хладостойкость	Климат и назначение трубопровода
Расчетная температура	Тепловой режим эксплуатации	Допустимость применения	Тип станции и ресурс

Рабочее давление

ОСТ 34-10-699-97 распространялся на отводы для рабочего давления менее 2,2 МПа. Это предельная область самого стандарта, а не универсальная характеристика любого изделия независимо от диаметра, температуры и материала. Конкретная допустимая нагрузка должна соответствовать проекту трубопровода и техническим условиям на деталь.

При комплектации линии необходимо проверять совместимость отводов с прямыми участками труб, переходами, тройниками, арматурой и другими элементами. Установка более толстостенной детали не повышает автоматически допустимое давление всей системы.

Углы 30, 45, 60 и 90 градусов

Для тепловых электростанций стандартом предусмотрены отводы с углами 45, 60 и 90 градусов. Исполнение 30 градусов включено для атомных электростанций. Угол определяет компоновку трубопровода и монтажные координаты соседних участков.

Использование нескольких отводов вместо одного изменяет общую длину трассы, количество сварных соединений и локальное гидравлическое сопротивление. Такая замена должна быть согласована с проектной схемой.

Крутоизогнутая конструкция

Крутоизогнутый отвод имеет относительно небольшой радиус кривизны, что позволяет компактно изменять направление трубопровода. В таблице ОСТ для каждого условного прохода заданы радиус и присоединительные размеры. На странице Metatorg также указано соотношение радиуса порядка 1,0–1,5 Dy для разных исполнений.

Компактный радиус особенно удобен в стесненных компоновках энергетического оборудования, но создает более интенсивное изменение направления потока, чем длиннорадиусные детали. Поэтому геометрию следует использовать именно ту, что предусмотрена проектом.

Размерный ряд

В таблице ОСТ приведены условные проходы от 40 до 600 мм и наружные диаметры от 45 до 630 мм. Толщина стенки увеличивается от 2,5–3 мм у малых диаметров до 10–12 мм у крупных. Для каждого размера заданы монтажные длины и предельная масса в зависимости от угла поворота.

На странице категории Metatorg встречаются варианты с наружными диаметрами 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 530 и 630 мм. В SEO-тексте правильнее ориентироваться на общий размерный ряд стандарта, поскольку конкретная складская номенклатура может меняться.

Сравнение групп размеров

Группа	Характерный наружный диаметр	Толщина стенки по таблице	Практический фактор
Малые	45–89 мм	Около 2,5–3,5 мм	Небольшая масса и компактность
Средние	108–159 мм	Около 4–6 мм	Распространенные энергетические линии
Крупные	219–325 мм	Около 8–10 мм	Повышенная масса и требования к монтажу
Очень крупные	377–530 мм	Около 10–12 мм	Нужны грузоподъемные средства и точная центровка
Максимальные	630 мм	До 12 мм	Высокие требования к фундаментам и трассировке

Сталь 20

Основным материалом в ОСТ указаны бесшовные трубы из стали 20. Эта углеродистая качественная конструкционная сталь широко применяется для трубопроводных деталей благодаря сочетанию прочности, пластичности и свариваемости.

Для энергетических объектов с расчетной температурой наружного воздуха не ниже минус 30 градусов стандарт предусматривал дополнительное испытание материала на ударный изгиб при минус 40 градусах. Это требование связано с контролем хладостойкости металла.

Сталь 09Г2С

Для трубопроводов, работающих в районах с более низкой расчетной температурой наружного воздуха, ОСТ предусматривал применение труб из стали 09Г2С с дополнительными испытаниями на ударный изгиб при минус 60 градусах. Низколегированная сталь 09Г2С лучше подходит для холодного климата по сравнению с обычной углеродистой сталью 20.

Выбирать 09Г2С только как «более прочную» замену без проверки проекта не следует. Марка материала должна соответствовать всей системе, сварочной технологии и нормативной документации.

Температура применения

ОСТ устанавливал разные максимальные расчетные температуры в зависимости от типа энергетического объекта. Для трубопроводов групп В и С атомных станций указывались значения до 350 градусов при расчетном ресурсе 30 лет и до 250 градусов при ресурсе 40 лет. Для трубопроводов тепловых электростанций при расчетном ресурсе 200 тысяч часов предусмотрена температура до 425 градусов.

Эти значения относятся к области применения самого стандарта и не означают, что любая деталь автоматически пригодна для максимальной температуры. Реальные параметры определяются проектом, маркой стали, толщиной стенки и условиями эксплуатации.

Применение на тепловых электростанциях

На ТЭС крутоизогнутые отводы используются в трубопроводах воды, пара и технологических сред в пределах параметров, предусмотренных проектом. Компактная геометрия позволяет формировать повороты возле котельного, турбинного и вспомогательного оборудования.

Для таких систем особенно важны качество сварных стыков, соответствие толщины стенки соседним трубам и контроль температурных деформаций. При нагреве трубопровод расширяется, поэтому отвод работает не изолированно, а вместе с опорами, подвесками и компенсирующими участками.

Применение на атомных электростанциях

Изначально ОСТ распространялся в том числе на трубопроводы групп В и С атомных станций. Однако нормативный статус документа со временем изменился: в части трубопроводов групп В и С АС он заменен СТО СРО-П 60542948 00027-2013. Поэтому для нового проекта необходимо руководствоваться действующей проектной и нормативной базой, а не только старым обозначением детали.

ОСТ по-прежнему может встречаться в ремонтной документации, старых спецификациях и обозначениях установленного оборудования. При замене детали важно проверять, какой документ действует для конкретного объекта на момент работ.

Особенности нормативного статуса

ОСТ 34-10-699-97 был введен в действие с 1 марта 1998 года и заменил ОСТ 34-42-699-85. По данным нормативных баз документ имеет статус «заменен в части». Это особенно важно для энергетических объектов, где нормативное соответствие проверяется не только по геометрии детали, но и по актуальным правилам безопасности.

Поэтому при заказе по старому обозначению следует уточнять назначение: новая линия, реконструкция, ремонт существующего трубопровода или изготовление детали по архивной спецификации.

Подготовка кромок под сварку

Отводы предназначены для приварного соединения с трубами. ОСТ задает конструкцию торцов и разделку кромок для разных диаметров и областей применения. Для отдельных малых диаметров допускается торцовка без стандартной разделки, что прямо указано в документе.

сверяют наружный диаметр отвода и трубы;
проверяют толщину стенки и форму разделки кромок;
очищают торцы от окалины, загрязнений и коррозии;
контролируют соосность перед прихваткой;
выбирают сварочные материалы под марку стали;
соблюдают технологию предварительного и сопутствующего подогрева, если она предусмотрена;
после сварки выполняют установленный проектом контроль соединения.

Контроль качества

Для энергетических трубопроводов важно контролировать не только размеры, но и происхождение материала, качество исходной бесшовной трубы, геометрию изгиба и состояние поверхности. На наружной стороне кривизны не допускаются дефекты, способные критично уменьшить толщину стенки.

Объем неразрушающего контроля и приемочных испытаний определяется техническими условиями и требованиями конкретного энергетического объекта. Для ответственных систем документы на материал и прослеживаемость партии имеют принципиальное значение.

Сравнение условий эксплуатации

Условие	Главный критерий	Дополнительный фактор	Что проверять
ТЭС	Температура и рабочее давление	Ресурс эксплуатации	Проектные параметры и марку стали
АЭС	Актуальная нормативная база	Группа трубопровода	Действующий стандарт и проект
Холодный климат	Хладостойкость материала	Ударная вязкость	Сталь 09Г2С и результаты испытаний
Высокая температура	Свойства стали при нагреве	Толщина стенки	Расчетную температуру и ресурс
Ремонт старой линии	Совместимость с существующей системой	Архивная спецификация	Размеры и нормативный документ

Контроль перед монтажом

сверяют обозначение ОСТ и проектную спецификацию;
проверяют угол поворота и наружный диаметр;
контролируют толщину стенки и радиус;
сверяют марку стали с сертификатом;
осматривают поверхность на трещины, вмятины и глубокие риски;
проверяют состояние кромок под сварку;
уточняют нормативную применимость для конкретного объекта;
для ответственных систем выполняют предусмотренный входной контроль.

Что учитывать при заказе

Для подбора необходимо указать угол отвода, наружный диаметр, толщину стенки, марку стали, назначение трубопровода, рабочее давление и расчетную температуру. Если изделие требуется для ремонта действующей линии, желательно предоставить полное обозначение из проектной или эксплуатационной документации.

Для объектов атомной энергетики отдельно проверяют актуальность ОСТ для конкретной группы трубопровода. Для тепловых станций необходимо учитывать расчетный ресурс и максимальную температуру, указанную в проекте.

Энергетические крутоизогнутые отводы для приварных трубопроводов

Отводы ОСТ 34-10-699-97 представляют собой крутоизогнутые бесшовные приварные детали для энергетических трубопроводов с рабочим давлением менее 2,2 МПа. Их выбирают по условному проходу, наружному диаметру, толщине стенки, углу, марке стали и температурному режиму. Для ТЭС стандарт предусматривает углы 45, 60 и 90 градусов, для АЭС дополнительно 30 градусов. При использовании старого обозначения необходимо обязательно проверять актуальный нормативный статус и требования проекта.

Чтобы уточнить цену и заказать отводы ОСТ 34-10-699-97 в Минскe, позвоните по телефону +375 (25) 976-45-17 или отправьте заявку на почту minsk@metatorg.ru. Для подбора укажите угол, наружный диаметр, толщину стенки, марку стали, рабочее давление, расчетную температуру и необходимое количество.
