Нержавеющие отводы AISI 904L применяются в трубопроводах, где требуется повышенная стойкость к коррозии в химически активных и хлоридсодержащих средах. Сталь AISI 904L относится к высоколегированным аустенитным материалам и соответствует обозначению UNS N08904 и EN 1.4539. При выборе отвода учитывают наружный диаметр, толщину стенки, угол, радиус изгиба, давление, температуру, состав рабочей среды и требования проектной документации.

Трубопроводные отводы из высоколегированной стали AISI 904L

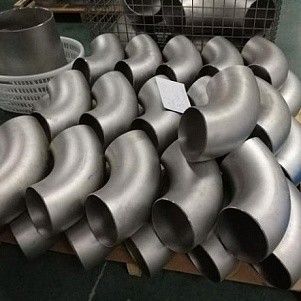

Отвод из AISI 904L представляет собой фасонную деталь для изменения направления трубопровода. Геометрия изделия обеспечивает плавный переход потока между прямыми участками и позволяет формировать повороты трассы без применения нескольких коротких соединительных элементов. Для ответственных систем особое значение имеют соответствие диаметра и толщины стенки трубам, качество внутренней поверхности и правильная подготовка кромок под сварку.

AISI 904L отличается высоким содержанием никеля и молибдена, а также добавкой меди. По данным Outokumpu типичный состав включает около 20 процентов хрома, 24 процентов никеля, 4,3 процента молибдена и 1,4 процента меди. Такое легирование повышает стойкость в ряде восстановительных кислотных сред и улучшает сопротивление локальной коррозии по сравнению с обычными аустенитными марками.

Основные параметры выбора

Параметр	Что характеризует	На что влияет	Что учитывать
Наружный диаметр	Размер присоединяемой трубы	Совместимость с трубопроводом	Фактический диаметр трубы
Толщина стенки	Сечение металла	Прочность и массу детали	Давление и температуру
Угол отвода	Изменение направления трассы	Геометрию монтажа	Проектный угол поворота
Радиус изгиба	Плавность поворота	Гидравлические потери и габариты	Свободное монтажное пространство
Марка материала	Химический состав стали	Коррозионную стойкость	Состав и концентрацию среды
Стандарт	Геометрию и допуски	Совместимость с проектом	Обозначение в спецификации

Химический состав AISI 904L

AISI 904L является низкоуглеродистой высоколегированной аустенитной сталью. Высокое содержание никеля стабилизирует аустенитную структуру, молибден повышает сопротивление локальным формам коррозии, а медь улучшает стойкость в некоторых восстановительных кислотах, в том числе в сернокислых средах. Низкое содержание углерода уменьшает риск сенсибилизации при сварке по сравнению с более углеродистыми марками.

Для подбора важно опираться на сертификат конкретной партии. Диапазоны химического состава задаются соответствующим стандартом или технической документацией, а типичные значения из справочников не должны подменять фактический анализ материала.

Стойкость в сернокислых средах

Сталь 904L изначально разрабатывалась для эксплуатации в сернокислых средах при умеренных температурах. Высокое содержание никеля и наличие меди позволяют использовать материал там, где обычные марки типа 304L или 316L могут иметь недостаточный запас коррозионной стойкости.

При этом нельзя считать 904L универсально стойкой к серной кислоте любой концентрации и температуры. Скорость коррозии меняется в зависимости от состава раствора, наличия примесей, температуры, скорости движения среды и режима эксплуатации. Для ответственного оборудования применимость подтверждают расчетом, таблицами коррозионной стойкости или испытаниями.

Хлоридсодержащие среды

Молибден и повышенное содержание никеля улучшают сопротивление точечной и щелевой коррозии по сравнению со стандартными аустенитными сталями. Это позволяет рассматривать AISI 904L для ряда систем с хлоридами, морской и технологической водой, однако уровень стойкости зависит от концентрации солей и температуры.

Сравнение с распространенными нержавеющими сталями

Марка	Тип легирования	Коррозионная стойкость	Типичная область выбора
AISI 304L	Хром и никель	Базовая для многих сред	Общепромышленные и пищевые системы
AISI 316L	Хром, никель, молибден	Повышенная стойкость к хлоридам	Химические и морские условия умеренной агрессивности
AISI 904L	Высокий никель, молибден и медь	Высокая стойкость к ряду кислот и локальной коррозии	Химическая и нефтехимическая промышленность
254 SMO	Высокий молибден и азот	Очень высокая стойкость к локальной коррозии	Тяжелые хлоридные среды
Дуплексные стали	Аустенитно-ферритная структура	Высокая прочность и стойкость к растрескиванию	Нефтегазовые и морские системы

Бесшовные и сварные исполнения

Отводы могут изготавливаться из бесшовной или сварной трубной заготовки в зависимости от диаметра, толщины стенки и нормативного документа. Бесшовное исполнение исключает продольный сварной шов в корпусе детали, что может быть предпочтительно для ответственных участков высокого давления.

Радиус изгиба и гидравлика

Короткорадиусные отводы занимают меньше места, но создают более интенсивное изменение направления потока. Длиннорадиусные исполнения требуют большей монтажной зоны, зато обычно обеспечивают более плавное течение и меньшие локальные потери давления.

Углы поворота

Наиболее распространены отводы на 45 и 90 градусов, но проект может предусматривать и другие значения. Угол определяет компоновку трубопровода и количество сварных соединений. Использование двух отводов вместо одного изменяет монтажные размеры и гидравлическое сопротивление, поэтому такая замена требует проверки.

Рабочее давление

Допустимое давление зависит от диаметра, толщины стенки, температуры и нормативных характеристик материала. Само обозначение AISI 904L не задает класс давления готового отвода. Для расчета учитывают свойства стали при рабочей температуре и коэффициенты, предусмотренные проектными нормами.

При комплектации линии необходимо согласовывать отводы с трубами, переходами, фланцами и арматурой. Установка более толстостенной детали не повышает автоматически допустимое давление всего трубопровода.

Температура эксплуатации

AISI 904L сохраняет свойства в широком диапазоне температур, однако ее коррозионное поведение меняется при нагреве. Среда, безопасная при комнатной температуре, может стать значительно более агрессивной при повышенной температуре. Для кислотных и хлоридных систем этот фактор особенно важен.

Сварка AISI 904L

904L обладает хорошей свариваемостью, но требует правильно подобранного присадочного материала и режима. Высокое содержание легирующих элементов делает важным контроль тепловложения и защиту сварочной ванны от загрязнения. Для ответственных соединений технологию сварки назначают по утвержденной процедуре.

сверяют марку основного металла и присадочного материала;
очищают кромки от жира, окалины и загрязнений;
не используют инструмент, загрязненный частицами углеродистой стали;
контролируют зазор и смещение кромок;
соблюдают заданный режим тепловложения;
после сварки удаляют цвета побежалости и загрязнения;
при необходимости выполняют травление и пассивацию.

Межкристаллитная коррозия

Низкое содержание углерода в 904L снижает склонность к выделению карбидов хрома в околошовной зоне, но качество сварки и тепловой цикл все равно имеют значение. При длительном пребывании в неблагоприятном температурном диапазоне структура металла может изменяться, поэтому технология изготовления должна соответствовать назначению изделия.

Точечная и щелевая коррозия

Локальная коррозия особенно опасна в застойных зонах, под отложениями и в щелях. Молибден повышает стойкость 904L к таким механизмам, однако при высокой температуре и концентрации хлоридов риск сохраняется.

Поэтому при проектировании важно исключать ненужные щели, обеспечивать дренирование и учитывать возможность очистки внутренней поверхности.

Коррозионное растрескивание под напряжением

Повышенное содержание никеля улучшает устойчивость 904L к хлоридному коррозионному растрескиванию по сравнению с обычными аустенитными марками. Но сочетание высоких растягивающих напряжений, температуры и агрессивной среды все равно требует оценки.

Химическая промышленность

AISI 904L широко используется в оборудовании химической и нефтехимической отрасли. Outokumpu указывает применение этой марки в трубах, теплообменниках, резервуарах, реакторах, фланцах и арматуре. Отводы из такого материала подходят для трубопроводных участков в составе аналогичных систем при подтвержденной совместимости со средой.

Нефтехимические процессы

В нефтехимии AISI 904L выбирают для участков, где обычных аустенитных сталей недостаточно по коррозионной стойкости. При оценке учитывают наличие кислот, хлоридов, серосодержащих компонентов, рабочую температуру и продолжительность контакта со средой.

Очистка дымовых газов и гидрометаллургия

904L применяется в некоторых системах очистки газов и гидрометаллургических процессах. Для таких установок характерны влажные агрессивные среды, соли и переменные температуры. Трубопроводные детали должны сохранять стойкость не только в основной жидкости, но и в конденсате.

Сравнение требований по условиям эксплуатации

Условие	Главный критерий	Дополнительный фактор	Что контролировать
Сернокислая среда	Совместимость по концентрации	Температура	Расчетную скорость коррозии
Хлориды	Стойкость к точечной коррозии	Наличие щелей	Температуру и концентрацию солей
Высокое давление	Толщина стенки	Свойства стали при температуре	Расчет на прочность
Сварной участок	Технология сварки	Очистка поверхности	Качество шва и околошовной зоны
Циклический режим	Температурные деформации	Концентрация напряжений	Состояние сварных соединений

Контроль перед монтажом

сверяют маркировку AISI 904L, UNS N08904 или EN 1.4539;
проверяют наружный диаметр и толщину стенки;
контролируют угол и радиус изгиба;
осматривают наружную и доступную внутреннюю поверхность;
проверяют отсутствие трещин, вмятин и глубоких рисок;
сверяют сертификат материала и номер партии;
оценивают подготовку кромок под сварку;
для ответственных систем проводят предусмотренный входной контроль.

Поверхность и пассивация

Коррозионная стойкость нержавеющей стали связана с пассивной пленкой на поверхности. После механической обработки или сварки ее необходимо восстановить. Загрязнение железом, сварочные цвета и окалина могут локально ухудшать защитные свойства материала.

Что учитывать при заказе

Для точного подбора указывают марку AISI 904L или эквивалентное обозначение, наружный диаметр, толщину стенки, угол, радиус изгиба, стандарт изготовления, рабочее давление и температуру. Для химических сред желательно дополнительно сообщить состав, концентрацию и режим эксплуатации.

Если отвод приобретается на замену, необходимо сверить полное обозначение существующей детали и материал трубопровода. Подбор только по диаметру без проверки толщины стенки и радиуса может привести к несовместимости при монтаже.

Коррозионностойкие отводы из стали AISI 904L для агрессивных сред

Отводы AISI 904L выбирают для трубопроводов, где требуется повышенная устойчивость к сернокислым, хлоридсодержащим и другим агрессивным средам по сравнению с обычными аустенитными сталями. Высокое содержание никеля, молибдена и меди улучшает коррозионные характеристики, но не отменяет необходимости проверки совместимости по температуре и концентрации. Надежность трубопровода зависит от правильного радиуса, толщины стенки, сварки, качества поверхности и соответствия всех деталей единому проектному классу.

Чтобы уточнить цену и заказать нержавеющие отводы AISI 904L в Минскe, позвоните по телефону +375 (25) 976-45-17 или отправьте заявку на почту minsk@metatorg.ru. Для подбора укажите диаметр, толщину стенки, угол, радиус, стандарт, рабочую среду, давление, температуру и необходимое количество.
