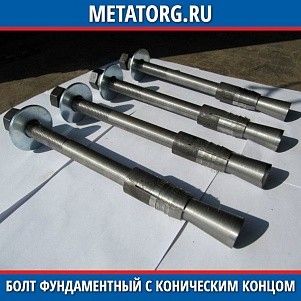

Болт фундаментный с коническим концом

Болт фундаментный с коническим концом 09Г2С 12 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 12 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 16 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 16 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 18 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 18 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 20 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 20 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 22 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 22 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 24 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 24 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 30 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 30 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 36 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 36 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 42 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 42 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 48 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 09Г2С 48 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 12 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 12 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 16 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 16 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 18 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 18 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 20 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 20 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 22 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 22 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 24 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 24 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 30 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 30 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 36 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 36 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 42 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 42 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 48 мм ГОСТ 24379.1-2012
Болт фундаментный с коническим концом 3СП 48 мм ГОСТ 24379.1-2012

Болт фундаментный с коническим концом для строительных работ


Болт фундаментный с коническим концом используется в тех случаях, когда требуется крепеж, выдерживающий вибрационные нагрузки. Группа компаний «МеталлЭнергоХолдинг» предлагает надежный крепеж из стальных сплавов, гарантирующий надежное сцепление бетонных конструкций различного типа. Поставщик реализует поставки любых объемов высокого качества по приемлемым ценам.


Сфера применения и материалы


Фундаментные болты, вырабатываемые по нормам ГОСТ 24379.1-2012, изготавливаются из стали марки 0ё9Г2С или ВСт3пс. Данные сплавы хорошо подвергаются обработке, что позволяет придать болту необходимую форму. Представляет собой изделие стандартизированный анкерный болт для фундаментных работ, конец которого имеет коническую форму и закрывается втулкой, цангой, либо остается свободным. Три типа исполнения дают широкую возможность непосредственного применения. Диаметр резьбы предлагается на заказ – от 12 до 48 мм.


Характеристики


Для изделия характерны три типа исполнения. Шпилька третьего типа исполнения заканчивается заостренным расширением и не требует вспомогательных элементов. Первый тип применяет разжимную цангу со следующими параметрами:


Диаметр (мм)

Высота (мм)

Масса (кг)

шпильки

цанги (внешний)

цанги (внутренний)

полная

минимальная (зажима)

12

17

12,5

36

7

0,03

16

24

17,0

45

10

0,08

20

30

21,0

60

12

0,17

24

34

25,0

75

15

0,25

30

42

32,0

90

18

0,41

36

50

38,0

105

22

0,68

42

58

44,0

120

25

1,06

48

68

50,0

150

29

1,96


Для типа болта в исполнении два используется коническая втулка:


Диаметр (мм)

Высота (мм)

Масса (кг)

шпильки

втулки

12

22

24

0,03

16

29

32

0,06

20

35

40

0,11

24

42

48

0,20

30

52

60

0,36

36

62

72

0,67

49

72

84

0,94

48

82

96

1,41


Что касается веса получаемого изделия – он соответствует нижеприведенной таблице:


Диаметр (мм)

Тип исполнения

Масса болта (кг) для определенной длины (мм)

150

200

250

300

350

400

450

500

600

710

800

900

1000

1120

1250

1320

1400

12

1

0,23

0,27

0,32

0,36

0,40

0,45

0,49

0,54

0,63

2

0,21

0,26

0,30

0,35

0,39

0,43

0,48

0,52

0,61

3

0,20

0,24

0,29

0,33

0,37

0,42

0,46

0,51

0,60

16

1

0,47

0,55

0,63

0,71

0,78

0,86

0,94

1,02

1,18

1,35

2

0,42

0,50

0,57

0,65

0,73

0,81

0,89

0,97

1,13

1,30

3

0,39

0,47

0,55

0,63

0,70

0,73

0,86

0,94

1,10

1,27

20

1

0,92

1,04

1,17

1,29

1,41

1,54

1,66

1,91

2,18

2,40

2

0,80

0,93

1,05

1,17

1,30

1,42

1,54

1,79

2,06

2,28

3

0,75

0,87

1,00

1,12

1,24

1,37

1,49

1,74

2,01

2,23

24

1

1,57

1,75

1,93

2,11

2,28

2,46

2,82

3,21

3,53

3,88

2

1,42

1,59

1,77

1,97

2,13

2,30

2,63

3,05

3,37

3,72

3

1,32

1,50

1,68

1,86

2,03

2,21

2,57

2,95

3,28

3,63

30

1

2,77

3,05

3,33

3,60

3,83

4,16

4,71

5,33

5,82

6,38

6,93

7,59

2

2,53

2,81

3,03

3,36

3,64

3,91

4,47

5,08

5,58

6,13

6,69

7,36

3

2,36

2,64

2,92

3,19

3,47

3,85

4,30

4,92

5,41

5,97

6,52

7,18

36

1

4,58

4,98

5,97

5,77

6,17

6,96

7,85

8,56

9,36

10,16

11,12

12,16

2

4,23

4,62

5,02

5,42

5,82

6,62

7,50

8,22

9,02

9,81

10,77

11,82

3

3,90

4,30

4,69

5,09

5,49

6,28

7,17

7,88

8,68

9,48

10,44

11,48

42

1

7,27

7,82

8,36

8,90

9,99

11,19

12,17

13,25

14,34

15,64

17,06

17,82

2

6,61

7,15

7,69

8,24

9,32

10,52

11,50

12,58

13,67

14,97

16,39

17,15

3

6,21

6,76

7,30

7,84

8,93

10,13

11,11

12,19

13,28

14,58

16,00

16,76

48

1

11,14

11,35

12,51

13,98

15,54

16,82

18,24

19,65

21,36

23,21

24,20

25,34

2

9,74

10,45

11,16

12,53

14,14

15,42

16,85

18,26

19,98

21,82

22,82

23,94

3

9,18

9,89

10,55

12,02

13,58

14,86

16,28

17,70

19,40

21,25

22,24

23,38


ГК «МеталлЭнергоХолдинг» предлагает снабжение строительных подрядчиков и других профильных организаций необходимым надежным крепежом. Используемые в ряде случаев болт фундаментный с коническим концом, выпускается по нормам ГОСТ из собственных стальных сплавов изготовителя.
