Фланцы титановые тип 3 ГОСТ 33259-2015

Фланец титановый DN10 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN10 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN10 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN10 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN10 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN10 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN10 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN10 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN10 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN10 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN100 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN100 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN100 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN100 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN100 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN100 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN100 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN100 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN100 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN100 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1000 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1000 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1000 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1000 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1000 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1000 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1000 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1000 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1000 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1000 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1200 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1200 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1200 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1200 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1200 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1200 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1200 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1200 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1200 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1200 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN125 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN125 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN125 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN125 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN125 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN125 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN125 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN125 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN125 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN125 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1400 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1400 PN10 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1400 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1400 PN16 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1400 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1400 PN2,5 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1400 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1400 PN25 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB
Фланец титановый DN1400 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
Фланец титановый DN1400 PN6 ВТ1-00 тип 03 ГОСТ 33259-2015
RUB

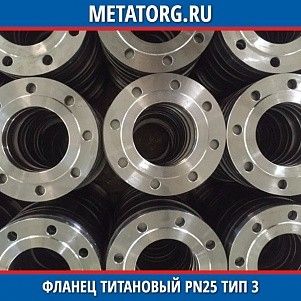

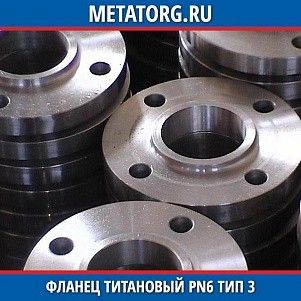

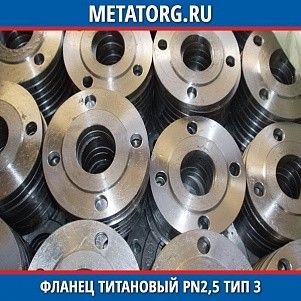

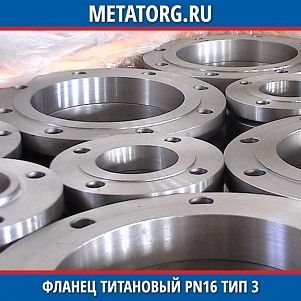

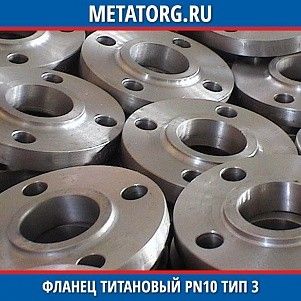

Фланцы титановые тип 3 по ГОСТ 33259-2015 – это плоский стальной фланец, свободный на отбортовке.

Конструкционно фланец типа 3 – это титановый диск, по периметру которого есть ряд крепежных отверстий под болты или шпильки, а в центре расположен сквозной проход для рабочей среды, равный внутреннему диаметру трубопровода. Благодаря такой конструкции рабочая среда преодолевает фланцевое соединение совершенно беспрепятственно.

Фланце производится согласно ГОСТ 33259-2015, который описывает размеры, конструкцию и общие технические требования к фланцам трубопроводов, рассчитанных на давление до 250 PN.

Титан обладает максимально высокой стойкостью к коррозии в большинстве агрессивных сред, по этому свойству металл значительно превосходит нержавеющую сталь. Материалом для изготовления фланцев типа 03 является марка титана ВТ1-00, содержание основного металла в которой достигает 99.9% (минимум – 99.58%).

Содержание добавок к титану в сплаве ВТ1-00 согласно ГОСТ 19807 – 91 не превышает, % по массе:

  • углерода – 0,05;

  • кремния – 0,08;

  • железа – 0,15;

  • азота – 0,04;

  • кислорода – 0,1;

  • водорода – 0,008;

  • алюминия – 0,3;

  • прочих примесей – 0,1.

Технические и механические свойства титановых фланцев типа 3 ГОСТ 33259-2015:

Параметр

Значение, единица измерения

Марка сплава

ВТ1-00

Диаметры (Ø)

DN10-DN2600

Номинальное давление PN

2,5-25 кгс/см2 (PN2,5- PN25)

Номинальные диаметры болтов

или шпилек

М10-М36

Уплотнительные поверхности

исполнение В

Температура плавления фланца

1668° C

Предел кратковременной прочности

295 МПа

Относительное удлинение / сужение

20 / 50 %

Твердость

116 – 143 МПа

Ударная вязкость

600-1200 Дж/см2

Плотность

4505 кг/м3

Применение титановых фланцев типа 3 ГОСТ 33259-2015

Титановые фланцы предназначены для эксплуатации в средах, ускоряющих коррозию металлов, где с задачей не справляются нержавеющие марки стали. Наиболее востребованы такие фланцы на трубопроводах, работающих в химической промышленности и прочих отраслях в условиях повышенных статических нагрузок и избыточного внутреннего давления, а также – под вакуумом.

Основной способ присоединения плоских титановых фланцев к трубам – приварка вдоль окружности трубы с применением внутренних и наружных угловых швов. Плоский соединитель в виде фланца позволяет легко, без проворотов труб, стыковать арматуру или дополнительное оборудование.

Незаменимы такие соединительные элементы на участках трубопроводов, требующих частого ремонта или в труднодоступных местах, где прокладываются новые линии. Для покупки фланцев из титана тип 3 обратитесь к нашим менеджерам по номеру телефона +375-82-003-210-437 или электронной почте minsk@metatorg.ru
