Резервуары стальные РГСН
Резервуары стальные РГСН-10 в любой комплектации
Резервуар горизонтальный стальной наземный РГСН-10 предназначен для использования в разных отраслях нефтяной, газовой и нефтехимической промышленности. Это оборудование понадобится владельцам нефтебаз, складов, резервуарных парков.
Конструкция 10-кубовых наземных резервуаров
РГСН-10 — это цилиндрическая емкость, днище которой может быть плоским, коническим или конусообразным. Конструкция предусматривает также опоры и горловину, которая необходима для обеспечения доступа во время эксплуатации и ремонта. Вместимость этой модели— 10 м3. Габариты изделия — 3335х2400х3685 мм.
Размеры и масса стандартного РГСН-10
Параметр | Значение |
---|---|
Ширина, мм | 2400 |
Высота, мм | 3685 |
Высота при транспортировке, мм | 2650 |
Толщина стали, мм | до 8 |
Масса, кг | 2520 |
Вместимость, м3 (галлонов) | 10 (2199,69) |
Характеристики цилиндрического стального резервуара (емкости)
Преимущества сварных горизонтальных емкостей наземной установки:
- широкая сфера применения;
- простая установка, благодаря наземному размещению;
- конструкция обеспечивает экологическую безопасность;
- возможность использования, когда требования к пожарной безопасности повышенные.
Хранилище при условии соблюдения правил эксплуатации и своевременном техническом обслуживании гарантировано прослужит 10 лет. В условиях низкой температуры резервуар комплектуют устройствами подогрева и теплоизоляцией. От ржавчины емкость РГСН-10 защищают, используя антикоррозийное покрытие.
Применение резервуара РГС-10 (наземного)
Резервуар горизонтальный наземный РГСН 10 м3 под нефтепродукты используют для хранения и приемо-раздачи жидкого сырья плотностью не более 1 т/м3 при температуре от –60 до +90 °C с внутренним давлением до 0,07 МПа при сейсмических колебаниях до 7 баллов. Этот наземный агрегат обеспечит надежную сохранность светлых и темных продуктов нефтепереработки разной вязкости, других химических жидкостей, химикатов, масел, а также воды, как технической, так и питьевой.
Поставка резервуара РГСН-10 от производителя
Цена оборудования ГК МеталлЭнергоХолдинг себя полностью оправдывает — если вы решили купить резервуар РГСН-10, не сомневайтесь в своем выборе! Наши специалисты ответят на все интересующие вас вопросы и помогут оформить заказ. Чтобы купить резервуару горизонтальному наземному РГСН-10 либо заказать изготовление с проектированием, напишите на почту minsk@metatorg.ru или позвоните по телефону +375-82-003-210-437.

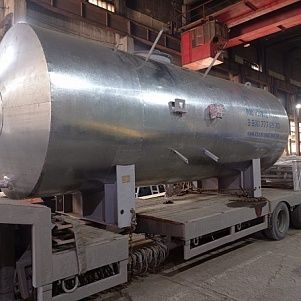

РГСН-110 м3 с теплоизоляцией минватой 100 мм по цене производителя
ГК МеталлЭнергоХолдинг предлагает купить резервуар горизонтальный стальной РГСН-110 м3 (утепленный минвата 100 мм) с доставкой в любой регион России. Предлагаем выгодные условия сотрудничества — гарантия качества, цены от производителя, оперативная доставка, скидки при заказе двух и более единиц. Сделать заявку или уточнить условия и способы оплаты можно у нашего менеджера.
Применение стальных резервуаров с минераловатной изоляцией
Горизонтальные резервуары РГСН-110 м3 с наружным утеплением минватой используются для хранения нефтепродуктов и жидкостей плотностью до 1,3 т/м3. Емкости в базовом исполнении рассчитаны на приемку, хранение и раздачу рабочей среды. Разработка проектов и изготовление наземных резервуаров с утеплением выполняется в соответствии с ГОСТ Р 34347-2017 и ГОСТ 17032-2010.
Конструкция утепленной наземной емкости РГС-110
Базовая комплектация изолированного резервуара под наземную установку:
- Цилиндрический корпус с горизонтальным ориентированием. Для изготовления стенки корпуса используется листовая сталь конструкционных марок толщиной от 6 до 12 мм
- Торцевые элементы (днища). Торцы резервуара могут иметь плоскую, коническую или полусферическую форму.
- Седловые опоры. Опорные элементы обеспечивают устойчивость резервуара, исключают его опрокидывание при воздействии ветровых нагрузок.
- Ребра жесткости. Элементы жесткости, равномерно распределенные по всей длине корпуса, отвечают за сохранение формы корпуса, исключают его деформацию в процессе эксплуатации.
- Лестница и технологическая площадка с ограждениями. Вспомогательное оборудование обеспечивает доступ обслуживающего персонала к люкам для техобслуживания РГСН.
- Горловина с люком. Смотровой и технологический люки относятся к технологическому оборудованию и используются для обслуживания емкостей.
- Навесное оборудование. Для обеспечения безопасной эксплуатации горизонтального резервуара используются уровнемеры, датчики, сигнализаторы уровня, патрубки и штуцеры для монтажа навесного оборудования.
- Утепление. Для теплоизоляции корпуса и днищ резервуара используется минеральная вата толщиной 100 мм.
Если резервуар предназначен для эксплуатации в холодном климате, то в комплектацию резервуара может включаться нагревательное оборудование — пароводяные или электрические подогреватели. При необходимости хранения нескольких видов рабочего продукта резервуары РГСН-110 м3 с минватой 100 мм проектируются многокамерными. Внутренние отсеки разделены двойными герметичными перегородками, что исключает разгерметизацию секций и смешивание продуктов. В этом случае количество люков, а также патрубков для заполнения и опорожнения резервуара равно количеству внутренних камер.
Свойства емкостей с наружной изоляцией минеральной ватой
Технические характеристики РГСН на 110000 л (минволокно 10 см)
Параметр | 3начение |
---|---|
Номинальный объем, м3 | 110 |
Варианты конструктивного исполнения |
|
Виды рабочей среды | продукты нефтепереработки, жидкие среды с плотностью до 1300 кг/м3 |
Диапазон температур рабочей среды | от -65 до +90 °C |
Рабочее давление, МПа | от 0,01 до 0,07 |
Диапазон температур окружающей среды | от -60 до +90 °C |
Форма торцевых элементов |
|
Толщина металла (корпус и торцы), мм | от 6 до 12 |
Диаметр корпуса, мм | 3100 |
Общая длина корпуса, мм | 14530 |
Длина цилиндрической части корпуса, мм | 13630 |
Высота корпуса с опорами, мм | 4495 |
Расстояние между опорами, мм | 5130 |
Вес резервуара, кг | 11300 |
Тип изоляции | наружная |
Расчетный срок эксплуатации, лет | 12 лет |
Для изготовления основных и вспомогательных элементов конструкции применяется низколегированная или малоуглеродистая сталь марок 09Г2C и Cт3. Для защиты от коррозии все элементы конструкции покрываются грунтом, эмалью или ЛКМ по выбору заказчика. Под заказ возможно изготовление РГСH-110 м3 из нержавеющих марок стали.
Заказ резервуара горизонтального РГСН-110 м3 (минвата 100 мм) с доставкой
Чтобы сделать заявку на изготовление и поставку наземных стальных емкостей с наружным утеплением, обратитесь к нашему менеджеру. Для этого позвоните по телефону +375-82-003-210-437, отправьте заявку на электронную почту minsk@metatorg.ru или заполните онлайн-заявку. Специалист ГК МеталлЭнергоХолдинг свяжется с вами для подтверждения деталей заказа, рассчитает и озвучит цену резервуара РГСН-110 м3 с утеплением минватой 100 мм, расскажет о скидках и выгодных предложениях, подробно ответит на все возникшие вопросы.

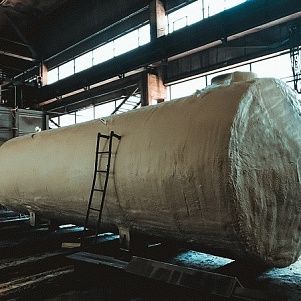

Резервуары РГСН-130 м3 в ППУ-изоляции от производителя
ГК МеталлЭнергоХолдинг предлагает изготовление резервуаров горизонтальных стальных РГСН-130 м3 с утеплением пенополиуретаном, предназначенных для жидких веществ, которые необходимо хранить и транспортировать при определенном температурном режиме. Поставляем емкости во все города России собственным транспортом (возможен самовывоз). Оборудование соответствует ГОСТам и ТУ, имеет сертификаты.
Конструкция стальных резервуаров с пенополиуретановым утеплением
Резервуар горизонтальный стальной РГСН-130 м3 (утепленный ППУ) предназначен для хранения текучих жидкостей и запаса воды. Оборудование выполнено в виде цилиндрической емкости. Конструкция таких хранилищ состоит из стенки корпуса и двух днищ. Емкости оснащаются двумя лестницами, расположенными внутри и снаружи, люком-лазом с горловиной, штуцерами, патрубками и трубопровода.
Элементы комплектации сварной емкости РГСН разделяются на виды:
- Основные — части корпуса, кольца жесткости, люки, патрубки, опорные детали, накладки.
- Дополнительные — лестницы, площадки, перила, датчики показателя и контроля температуры, уровнемеры и пр.
Если резервуар будет эксплуатироваться для противопожарных задач, обязательно проводится заземление и молниеотвод.
Характеристики резервуара на 130000 л в пенополиуретановой изоляции
Наименование параметра | Значение |
---|---|
Производитель | МеталлЭнергохолдинг (Россия) |
Назначение | для транспортировки и хранения текучих жидкостей — дизотплива, воды, мазута, бензина, средств пожаротушения |
Наливной объем | 130 м3 |
Габаритные размеры | 15700×3250×3450 мм |
Плотность рабочей среды | 1000 кг/мЗ |
Материал исполнения | низколегированныя или углеродистая сталь, нержавейка |
Температура воздуха при строительстве на объекте | от -60 до +50 °C |
Кол-во отсеков внутри | 1 |
Покрытие | есть, возможно двуслойное снаружи и внутри корпуса |
Утепление | ППУ (пенополиуретан) |
Сейсмичность | до 6 баллов |
Срок гарантии | 2 года на бак, 12 месяцев на комплектующие |
Срок изготовления | до 20 дней |
Рабочий срок службы | 20 лет и дольше |
Состояние | новое |
Применение емкостей РГС наземной установки в ППУ-утеплении
Стальной резервуар РГСН-130 м3 с утеплением ППУ применяют для продукции, испарение, загустевание и утечка которой недопустима. К таковым относится нефть, нефтяная продукция, карбамидно-аммиачные смеси, реагенты и многие др. текучие жидкости.
Теплоизоляция цистерны из металла может потребоваться для самых различных целей:
- предупреждения/снижения испарений (целесообразно при рисках нагрева стенок от ультрафиолета, необходимости защитить нефтепродукты с температурой кипения до 40 °C;
- профилактики наледи.;
- предупреждения образования конденсата, который разрушает любой металл.
Также процедура востребована для сохранения оптимальной температуры внутри хранилища с учетом характеристик его содержимого.
Наше производство резервуаров типа РГСН в пенополиуретане
Резервуары горизонтальные РГСН-130 м3, утепленные пенополиуретаном, выполняются из листового стального металлопроката. Наше предприятие применяет проверенные марки стали 09Г2С, Ст3, и другие материалы с антикоррозионной защитой и устойчивым минусовым и плюсовым температурам. Хранилища подходят для эксплуатации в любых климатических условиях.
Процесс изготовления теплоизолированной емкости под наземный монтаж — поэтапно:
- Разрабатывается проект (если заказчик не приобретает типовой). В нашем каталоге представлена стандартная емкость, но мы можем изготовить хранилище индивидуальных размеров.
- Согласовываются сроки и условия доставки, метод изготовления.
- Осуществляется производственный цикл, сварка, испытания аппарата. Каждый уровень производства контролируется.
- Доставка оборудования на объект заказчика и его приемка.
Как уже было указано выше, многим жидкостям, хранимым в резервуарах — специальных хранилищах, требуется оптимальная температура для того, чтобы они не загустевали. Для этого емкости РГСН-130 м3 (утепленные ППУ) утепляются различными способами, и сегодня очень востребована теплоизоляция пенополиуретаном. Такой метод утепления обладает множеством преимуществ — отсутствуют швы, полностью повторяется рельеф, тонкий, но надежный слой и отсутствует необходимость укладки пароизоляционного слоя.
Пенопулиуретан (ППУ) наносится на поверхность резервуара толщиной от 50 до 100 мм. Работы проводятся при температуре от 5 градусов тепла.
Заказать резервуар РГС-130 м3 стальной РГСН-130 м3, типовой или с проектированием
Для заказа звоните нашим менеджерам на номер +375-82-003-210-437 или пишите на электронную почту minsk@metatorg.ru. Если необходимо, мы изготовим конструкцию по вашим чертежам. Вы можете купить резервуар горизонтальный стальной РГСН-130 м3 (утепленный ППУ) с транспортировкой на объект в пределах России и СНГ.

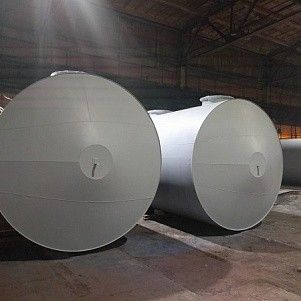

Резервуары РГСН-50 м3 с проектированием
Резервуар надземной установки РГС-50 м3 ГОСТ Р 58617-2019 — это емкостное оборудование, хранилище жидкостей для промышленных нужд заводов, комбинатов, малых и средних предприятий. Госстандарт распространяется на конструкции дренажных емкостей и горизонтальных стальных резервуаров, которые используются с целью хранения/приемки/слива нефти, нефтяной продукции, промывочных жидкостей на наибольшее избыточное рабочее давление PN 0,07 МПа.
Применение емкости стальной горизонтальной ГОСТ Р 58617-2019
Номинальные объемы РГС ГОСТ Р 58617-2019 по 1 до 3 м; также производится выпуск согласно ГОСТ 17032 до 100 м3. Емкости можно эксплуатировать для временного содержания, накапливания жидких веществ — химических (как безопасных, так и опасных), пищевых, нефтяных. Также резервуар надземной установки РГС-50 м3 ГОСТ Р 58617-2019 подходит под воду для любых целей — пищевую, пожарную и техническую.
Характеристики цилиндрического РГСн-50
Параметр | Значение |
---|---|
Рабочий объем | 50 м3 (10998,46 галлона) |
Габариты | D =2800 мм; L=8750 мм |
Толщина стенки, мм | 4 |
Длина обечайки, мм | 8150 |
Днище | конусное |
Ложементы | 3 шт. |
Люки | 1 шт.(Ду 700) |
Антикоррозийное покрытие | ГФ-021 |
Масса, кг | 3865 |
Материал изготовления | Ст3сп/Ст3пс |
Площадь покраски, наружная | 95,3 м2 |
Площадь покраски, внутренняя | 106,2 м2 |
Площадь обшивочного листа | ТИ 100 мм 91 м2 |
Рабочее давление | до 0,07 МПа |
Материалы изготовления сварных нефтяных цистерн
Температура окружающей среды определяет материалы для производства емкости. Резервуары РГСН-50 м3 ГОСТ Р 58617-2019 изготавливают из стальных углеродистых листов Ст3, которые применяются для сооружений, эксплуатируемых при температуре ниже -40 °C. Также возможен выпуск из стали 09Г2С для резервуаров, эксплуатируемых при температуре до -65 °C.
Как купить наземный резервуар для нефтепродуктов РГС-50 м3 от производителя
Одно из направлений деятельности ГК МеталлЭнергоХолдинг — производство резервуарного оборудования по ГОСТу. Также наше предприятие принимает заказы на изготовление емкостей по индивидуальным проектам (чертежам заказчика). У нас можно заказать резервуар надземной установки РГС-50 м3 ГОСТ Р 58617-2019 по цене завода, без посредников. Бак комплектуется необходимой документацией — техническим паспортом, руководством по эксплуатации и калибровочной таблицей. Заказ будет доставлен в любой регион РФ и СНГ.
Для оформления заказа свяжитесь с нашим менеджером по телефону +375-82-003-210-437 или почте minsk@metatorg.ru. Специалист рассчитает точную стоимость и примет заявку.

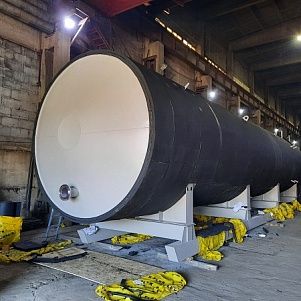

Резервуары РГС-50 м3 с K-FLEX IC CLAD и доставкой
Группа компаний МеталлЭнергоХолдинг предлагает свои услуги по проектированию резервуаров стальных горизонтальных РГС-50 м3 с утеплением K-FLEX IC CLAD, их изготовлению согласно ГОСТу и пожеланиям заказчика, доставке по России и в ближнее зарубежье. После того как наши специалисты ознакомятся с особенностями климатических условий региона, в котором бак будет использоваться, они подберут подходящий типовой проект или разработают чертеж персональной модели, которая будет полностью соответствовать требованиям заказчика.
Применение металлических емкостей с теплоизоляцией из стеклоткани
Емкости указанного объема находят применение во многих промышленных отраслях и сельского хозяйства. Резервуар стальной горизонтальный РГС-50 м3 утепление K-FLEX IC CLAD предназначен для приема, хранения и слива жидкой продукции — воды, топлива, ГСМ, пищевых и технических жидкостей.
Свойства цилиндрического горизонтального резервуара с покрытием К-Флекс
Типовые характеристики РГС на 50000 л
Параметр | Значение |
---|---|
Модель | РГС |
Вместительность | 50 м3 |
Толщина днищ и корпуса (металла) | от 4 до 8 мм |
Нормативный документ | ГОСТ 17032-2010 |
Длина емкости |
|
Конструктивное исполнение |
|
Материальное исполнение | сталь Ст3, 09Г2С (в зависимости от климатических условий эксплуатации) |
Размещение | горизонтальное, подземное и надземное |
Защитное наружное покрытие | определяет заказчик |
Форма днища (под заказ или типовой проект) | эллиптическая, сферическая, торосферическая, плоская, коническая |
Высота конструкции | 5000 мм |
Плотность рабочих продуктов | 1300 кг/м3 |
Температура рабочих продуктов | от -65 до +90 °C |
Коэффициент рабочего давления | от 0,01 до 0,07 МПа |
Диапазон температур эксплуатации | от -60 до +90 °C |
Гарантированный эксплуатационный срок | 10 лет и дольше |
Перечень документов, передаваемый вместе с емкостью |
|
Выше в таблице приведены размеры одного из стандартных типовых проектов РГС-50 м3 с утеплением K-FLEX IC CLAD в качестве справочной информации. Параметры могут отличаться при разработке индивидуальной проектной документации.
Производство резервуаров утепленных 50-кубовых
Процесс изготовления сварочной емкости со стеклотканевой тепло- и гидроизоляцией:
- Резка металла необходимой формы и размеров.
- Сварка вручную, автоматизированная и полуавтоматическая.
- Проверка швов на герметичность отделом технического контроля нашей группы предприятий.
- Установка дополнительного оборудования. Обращаем внимание, что модель утепленная, поэтому дополнительно оснащается оборудованием для обогрева. Также она утепляется специальным современным теплоизолятором.
- Пескоструйная обработка поверхностей изделия, нанесение антикоррозионного покрытия.
- Отгрузка готового хранилища заказчику.
Цистерна доставляется на объект заказчика в готовом виде и сразу после монтажа готова к эксплуатации. Если эксплуатация резервуара предусматривает хранение жидкости, которая при минусовой температуре воздуха густеет, необходимо ее утеплить — установить обогревающие устройства. Актуально использовать современный теплоизоляционный материал из стеклоткани, ламинированный алюминиевой фольгой. РГС-50 м3 с покрытием K-FLEX IC CLAD SR влагостоек, устойчив к химическим воздействиям благодаря специальной защитной гидрофобозирующей пропитке. Утепление используется как покрывной слой.
Достоинства изоляционной системы K-FLEX IC CLAD SR:
- повышенная механическая прочность;
- способность оставаться эластичной при любой температуре;
- устойчивость к воздействию высоких температур;
- негорючесть (группа горючести Г1);
- низкая дымообразующая способность;
- экологическая безопасность;
- герметичная конструкция; длительный рабочий ресурс — 46—50 лет;
- склеивание на молекулярном уровне.
Применяется K-FLEX IC CLAD как покрывной материал. Содержит в составе каучук и воздух в закрытых порах, не выделяет пыли и волокон. Воздух в закрытых порах — наилучший теплоизолятор. Именно поэтому заказчики резервуаров, выпускаемых нашим предприятием, могут быть уверены, что хранимая рабочая среда будет находиться в сосуде в оптимальных для нее условиях.
Поставка РГС-50 м3 с изоляцией K-FLEX IC CLAD SR по цене производителя
Цена утепленного металлического хранилища зависит от его конструкции, толщины металла, количества стенок и секций, марки стали и оснащения дополнительными приспособлениями (уровнемерами, манометрами ). Более подробно о характеристиках емкости и сотрудничестве узнавайте в отделе продаж — заказать резервуар стальной горизонтальный РГС-50 м3 утепление K-FLEX IC CLAD и запросить консультацию вы можете по телефону +375-82-003-210-437 или почте minsk@metatorg.ru.
Резервуары наземные РГСН-16 м3 в любой комплектации
Резервуар стальной РГСН-16 м3 представляет собой специальную накопительную металлическую емкость, предназначенную для накопления, хранения и дозированной выдачи различных видов жидкостей — от технической воды до агрессивных сред (кислот, щелочей), ГСМ и других технологических жидкостей. Изготовление, монтаж и эксплуатация наземного резервуара регулируется ГОСТ Р 34347-2017. Высококачественное емкостное оборудование широко используется в наиболее технологичных отраслях промышленного производства.
Конструкция 16-кубовых наземных резервуаров РГС
Металлическая емкость типа РГСН-16 — это закрытый сосуд, установленный на бетонном основании (фундамент подготавливается заблаговременно) в горизонтальном положении. Для удобства и безопасности эксплуатации территория вокруг резервуара обустраивается лестницами и площадками, предусматривается установка технических люков для контроля обстановки. При необходимости максимально используется автоматика (противопожарная и противоаварийная).
Корпус резервуара изготавливается из стальных листов посредством выпуска обечаек и днищ, а также высококачественной сварки (УФ-контроль герметичности сварного шва — обязательное требование). Каждая конструкция состоит из основных (обязательных) и дополнительных сборных элементов. Благодаря наличию стоек или опор монтаж оборудования осуществляется легко, а сама конструкция характеризуется высочайшим уровнем надежности и долговечности эксплуатации. В соответствии с требованиями ГОСТ Р 34347, а также на основании технического задания, предоставляемого заказчиком стальной резервуар может комплектоваться по-разному.
Стандартные размеры РГСН на 16000 л и варианты днищ
Параметр | Значение |
---|---|
L, мм | 4012 |
B, мм | 2702 |
H, мм | 3820 |
M, кг | 3700 |
Внутренний диаметр, мм | 2400 |
Толщина стенки, мм | 4—10 |
Тип днищ |
|
Исполнения и доукомплектовка горизонтальной емкости на небольшой объем:
- с одной или двумя стенками;
- с дополнительной системой подогрева;
- с внутренними перегородками;
- с теплоизоляционным слоем и без него;
- со смотровым окнами, колодцами и площадками безопасности.
Характеристики емкостей горизонтальных наземной установки
Прежде чем оформлять заказ на покупку оборудования, следует изучить важные эксплуатационные параметры РГСН-16 м3 на предмет их соответствия требованиям технологических процессов, выполняемых организацией. Для представленной цистерны характерны технические характеристики по таблице.
Параметры РГСН на объем 16 кубометров (3519,51 галлона)
Показатель | Значение |
---|---|
Номинальная плотность хранимых жидких продуктов, кг/ м3 | 800 |
Температурный диапазон эксплуатации, °C | -65…+90 |
Рабочее давление в системе, МПа | 0,04 |
Уровень сейсмической опасности, баллов | ≤6 |
Номинальный эксплуатационный ресурс, не менее, лет | 15 |
Преимущества металлических цистерн под наземный монтаж:
- высокая механическая прочность;
- большая вместимость при относительно небольших габаритных размерах;
- универсальность применения (при утеплении стенок — во всех климатических регионах страны);
- долговечность эксплуатации, устойчивость к износу;
- минимальные значения естественного старения металла;
- относительная простота монтажа;
- возможность многократного применения, транспортировки к новому месту эксплуатации;
- устойчивость к агрессивному воздействию внешней среды;
- возможность осуществить простой доступ к содержимому при возникновении такой необходимости.
Где купить РГСН-16 по цене производителя
Группа компаний МеталлЭнергоХолдинг изготавливает на собственных мощностях стальные резервуары РГСН-16 и реализует высококачественное емкостное оборудование по минимальным ценам в регионе. Каждому клиенту гарантируем полное соответствие параметров оборудования требованиям ТУ и ГОСТа, надежность и долговечность эксплуатации, а также точное соблюдение сроков изготовления и поставки. Для постоянных клиентов и крупных заказчиков предоставляются скидки — чтобы заказать резервуар стальной РГСН-16 м3, напишите на почту minsk@metatorg.ru или наберите номер телефона +375-82-003-210-437.
Резервуары наземные РГСН-200 м3 от производителя
Резервуар стальной РГСН-200 м3 — это горизонтально расположенная цельносварная металлическая емкость с ровными или конусообразными днищами, предназначенная для хранения нефтяных продуктов, воды, других неагрессивных жидкостей плотностью не больше 1300 кг/м3. Рабочая температура хранимого вещества — в диапазоне от -65 до +90 ºC. Емкость заводской готовности, соответствует нормам межгосударственного стандарта ГОСТ 17032-2022. Устанавливается на поверхности грунта, используют металлические или железобетонные опоры.
Конструкция резервуаров горизонтальных наземных большого объема
Емкость по ГОСТ 17032-2022 изготовлена из конструкционной стали способом раскройки и изгиба листового проката с последующим сварным соединением комплектующих деталей. Оборудование устанавливают на пять металлических или железобетонных опор шириной 3200 мм. Расстояние от края цилиндрической части до опоры — 600 мм, расстояние между опорами — 5600 мм.
Размеры стандартного цилиндрического РГСН-200
Параметр | Значение |
---|---|
Внутренний диаметр, мм | 3240 |
Длина цилиндрической части, мм | 24400 |
Толщина стенки, мм, не меньше | 4 |
Диаметр люка лаза, мм | 600 |
Диаметр дыхательного патрубка, мм | 50 |
Диаметр линии приема и выдачи, мм | 80 |
По требованию заказчика специалисты ГК МеталлЭнергоХолдинг рассчитают и изготовят резервуар РГСН-200 м3 других размеров в любой комплектации. Возможна установка двойного корпуса, внутренних герметичных перегородок, подогревающего устройства, дополнительного оборудования исходя из предполагаемых условий эксплуатации. В наличии необходимое высокоточное оборудование, все работы выполняем под ключ.
Характеристики сварных металлических наземных РГС
По ГОСТ 17032-2022 резервуар стальной РГСН-200 м3 изготавливают из конструкционной углеродистой стали ст3, низколегированной стали 09Г2С, нержавеющих марок стали.
Технические параметры РГСН объемом в 200 кубометров (43993,83 галлона)
Характеристика | Значение |
---|---|
Плотность рабочей среды, кг/м3 | ≤1300 |
Рабочая температура, °C | ≤+90 |
Допустимое избыточное давление резервуара с ровными днищами, МПа | ≤0,04 |
Допустимое избыточное давление резервуара с конусообразными днищами, МПа | ≤0,07 |
Разрежение воздуха внутри емкости, МПа | ≤0,001 |
Сейсмичность, баллы | ≤7 |
Расчетный срок службы, лет | 20 |
Минимальная температура эксплуатации зависит от используемого материала. Для сталей Ст3 она не ниже -40 °C; для марки 09Г2С — не ниже -60 °C. Выбор материала согласовываем с заказчиком: на стадии проектирования специалисты ГК МеталлЭнергоХолдинг учитывают все требования потребителя.
Защиту от коррозии выполняем по требованиям согласованной с потребителем рабочей документации. Внутренний отдел технического контроля нашей компании в обязательном порядке проверяет соответствие габаритных и присоединительных размеров, качество материала и сварных швов, результаты испытаний, качество антикоррозионного покрытия, комплектацию, маркировку.
Монтаж металлического 200-кубового РГСН по ГОСТ 17032
Из-за больших размеров оборудование доставляют к месту установки на специальном грузовом автотранспорте. Погрузку, разгрузку производят с помощью кранов; по согласованию с заказчиком допускается частичная сборка емкости непосредственно на месте монтажа. ГОСТ 17032-2022 регламентирует установку резервуара стального РГСН-200 м3 на стоечные или седловые опоры с ложементами, свальцованными с углом охвата от 60 до 120°.
Как заказать резервуар горизонтальный РГСН-200 м3 с шефмонтажом
Приобретайте оборудование в стандартном исполнении или индивидуальной комплектации: заказать резервуар стальной РГСН-200 м3 удобно на сайте группы компаний МеталлЭнергоХолдинг, также принимаем заявки по телефону +375-82-003-210-437 или e-mail minsk@metatorg.ru. Заказчик получает емкость в собранном виде, комплектующие части, паспорт, техническую документацию, ведомость комплектации. Предусмотрен индивидуальный подход для каждого клиента, возможны скидки.
В качестве дополнительной услуги специалисты ГК МеталлЭнергоХолдинг выезжают на строительную площадку к потребителю, где выполняют работы по установке, подключению, наладке оборудования резервуара. На все выполненные работы выдается гарантия качества.
РГСН-5 м3 в любой комплектации, быстрые сроки
Мы занимаемся проектированием и производством горизонтальных и вертикальных резервуаров, емкостей, баков, силосов, аппаратов с механическими мешалками. В ГК МеталлЭнергоХолдинг можно купить резервуар стальной РГСН-5 м3 по самым выгодным ценам с гарантиями производителя. Доставка металлоконструкций осуществляется грузовым транспортом нашего предприятия, транспортными компаниями, возможен самовывоз. Чтобы узнать подробнее, обратитесь к нашему консультанту.
Конструкция резервуара горизонтального наземного на 5000 л
РГСН-5 — это стальной горизонтальный наземный резервуар с плоскими или коническими торцами объемом 5 м3, спроектированный для хранения жидких и вязких сред плотностью до 1300 кг/м3. Для заполнения и раздачи хранимой среды, обеспечения безопасной эксплуатации, технического обслуживания оборудование комплектуют люками, патрубками, насосами, датчиками давления, датчиками налива, уровнемерами, а также пробоотборниками, дыхательными клапанами, КИПиА и прочим технологическим оборудованием. На основе типовой модели резервуары проектируются двустенными, с системой подогрева, теплоизоляцией.
Резервуары с двойной стенкой (РГСНД-5)
Конструкция двустенного резервуара РГСН-5 м3 представляет собой «сосуд в сосуде», когда одна емкость расположена в другой. Межстенное изоляционное пространство заполняется демпфирующим веществом — антифризом или газообразным азотом. Такая конструкция дает возможность 100%-го контроля герметичности и исключает утечку хранимого продукта.
Система подогрева стальных РГСН небольшого объема
Чтобы сохранить характеристики рабочей среды в условиях воздействия низких температур, резервуары стальные наземные РГС-5 оснащают системой обогрева. Для поддержания заданной температуры применяется саморегулирующийся нагревательный кабель, который укладывается секциями по наружной стенке в нижней части корпуса.
Теплоизоляция 5-кубовых наземных горизонтальных емкостей
Для утепления горизонтальных резервуаров объемом 5 м3 применяются минераловатные плитные с синтетическим связующим, а также вспененный каучук или пенополиуретан, которые напыляют на корпус. Резервуар, покрытый теплоизоляцией, обшивают тонколистовой оцинкованной сталью. Эти виды теплоизоляции обеспечивают сохранение заданного температурного режима, обладают огнестойкостью, ударопрочностью, сохраняют свои свойства десятки лет.
Характеристики сварного цельнометаллического РГСН-5
Параметры | Значения |
---|---|
Форма днищ | плоская, коническая |
Номинальный объем | 5 м3 (1099,85 галлона) |
Хранимая среда | вода, продукты переработки нефти, технологические жидкости плотностью до 1,3 т/м3 |
Диапазон рабочих температур | от -60 до +90 °C |
Рабочее давление | до 0,07 МПа |
Толщина корпуса и днищ | от 4 до 8 мм |
Диаметр корпуса | 1650 мм |
Длина корпуса | 2800 мм |
Высота конструкции при транспортировке | 2850 мм |
Тип опор | седловидные |
Количество опор | 2 шт. |
Расстояние между опорами | 2400 мм |
Масса резервуара | 1550 кг |
Расчетный срок эксплуатации | 25 лет |
Материалы изготовления цилиндрических РГС наземной установки
Для корпуса, днищ, опор и навесного оборудования применяется листовой, трубный, фасонный и сортовой металлопрокат из конструкционной стали.
Выбор марки стали зависит от условий эксплуатации — для нефтяных цистерн по ГОСТ 17032 используют:
- Ст3сп — под баки для хранения рабочих сред при температуре до -40 °C.
- 09Г2С — для емкостей, предназначенных для отправки в районы, температура воздуха в которых достигает -60 °C.
По согласованию с заказчиком возможно применение других сплавов для РГСН-5 м3. При этом характеристики сталей не должны быть ниже указанных в технической документации.
Купить резервуар РГСН-5 м3 у нас выгодно
Чтобы сделать заказ на изготовление и доставку, позвоните по указанному телефону +375-82-003-210-437, напишите нам на электронную почту minsk@metatorg.ru. Также вы можете заказать, Резервуар стальной РГСН-5 м3 воспользуйтесь формой обратной связи на сайте. Менеджер перезвонит вам для подтверждения заказа, уточнит необходимые детали, подготовит коммерческое предложение, озвучит сроки доставки, ответит на все интересующие вас вопросы.

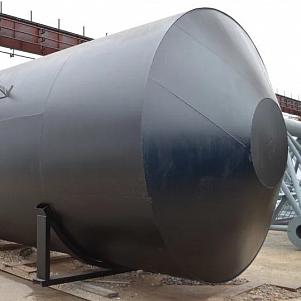

Резервуары РГСН-75 м3 с качеством по ГОСТу
РГСН-75 представляет собой горизонтальный стальной резервуар наземного типа. Основным назначением таких емкостей является хранение нефтепродуктов (а именно — нефти, ГСМ, дизельного топлива, бензина), а также, при необходимости, — технической воды.
Производство резервуаров горизонтальных стальных наземных
Для изготовления используют специальные заготовки — обечайки (цилиндрическая деталь, не заглушенная с концов). Производятся обечайки вальцовкой — работы ведутся на вальцующих станках, — в качестве исходного материала выступает листовая сталь, которая соответствует требованиям ГОСТ 19903-2015. Соединение выполняют при помощи сварки: ручной по ГОСТ 5264-80 или автоматической по ГОСТ 8713-79.
В процессе производства резервуара стального РГСН-75 м3 используется только качественная сталь. Следует отметить, что конструктивные элементы, из которых состоят такие цистерны, делят на основные — стенки, днища, перегородки, кольца жесткости, опоры — и дополнительные — лестницы, площадки, ограждающие изделия. Для основных элементов задействуют сталь углеродистую обыкновенного качества либо низколегированную. Вспомогательные детали изготавливают из углеродистой полуспокойной.
Материалы изготовления стальной наземной емкости ГОСТ 17032-2022 не имеют дефектов:
- трещин,
- расслоений,
- закатов.
Толщина листов, а также другие размеры в обязательном порядке проверяются: задействуют специальные измерительные средства диагностики. Сварные соединения также проверяются — оценка поверхности выполняется визуальным осмотром, мы гарантируем, что они не содержат свищей и пористости, подрезов, наплывов. Кроме того, осуществляется ряд механических испытаний на изгиб, растяжение, ударную вязкость.
Готовый резервуар подвергают гидравлическим испытаниям (испытательное давление составляет 1,25 рабочего). После этого выполняется проверка герметичности всех соединений, как сварных, так и разъемных.
Свойства горизонтальной наземной емкости объемом менее 100 м3
Характеристики типовых РГСН-75
Параметр | Значение | |
---|---|---|
Марка (получившая наибольшее распространение) | Ст3 | |
Объем, м3 (галлоны) | 75 (16497,69) | |
Размеры, мм | D | 3240 |
L | 9500 | |
H | 3500 | |
Толщина стенок, мм | не менее 4 | |
Диапазон температур эксплуатации, °C | от -40 до +90 | |
Дополнительные комплектующие | смотровая площадка, лестница, специальное оборудование и приборы (насосы, датчики, измерительные средства) |
Среди преимуществ 75-кубового цилиндрического наземного резервуара:
- отличные прочностные показатели;
- эстетичный внешний вид;
- способность выдерживать существенные ветровые нагрузки (а также другие неблагоприятные погодные условия);
- устойчивость к появлению коррозии (в случае наличия антикоррозионного покрытия внутренних и наружных поверхностей);
- жесткость;
- герметичность;
- износостойкость и стойкость к механическим повреждениям.
Вышеперечисленные положительные свойства обеспечивают надежность и долговечность РГСН-75 м3. Рабочие достоинства оборудования определены ответственным подходом ко всем производственным стадиям — все работы осуществляются под постоянным контролем квалифицированных инженеров. Также стоит отметить, что металлоконструкции характеризуются простотой использования и обслуживания.
Применение сварных металлических РГСН
Нефтяные горизонтальные резервуары наземной установки, как правило, размещают на территории:
- предприятий, занимающихся нефтепереработкой;
- АЗС;
- организаций химической промышленности.
Как купить резервуар горизонтальный РГСН-75 м3 от производителя
В нашей компании вы можете приобрести качественные стальные емкости — для подачи заявки и получения дополнительной информации обратитесь к специалистам отдела продаж ГК МеталлЭнергоХолдинг по телефону +375-82-003-210-437 или почте minsk@metatorg.ru. Также вы можете заказать резервуар стальной РГСН-75 м3, запросить производство и проектирование через форму на странице. Обращаем внимание на то, что доставку мы организуем по территории всей России.

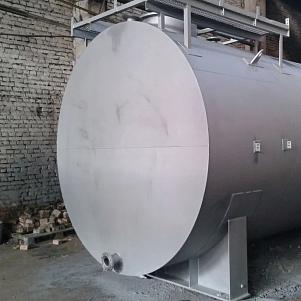

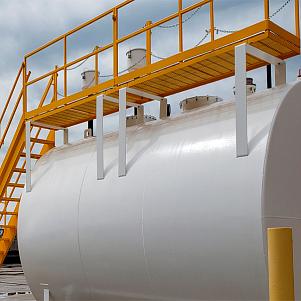

РГСН-8 м3 с площадкой обслуживания (ПО) и проектированием
Резервуар горизонтальный стальной наземный для хранения жидких нефтепродуктов плотностью, не превышающей 1,3 т/м3, изготовляют в соответствии с техническими условиями ГОСТ 17032-2022. Объем в 8 м3 является рекомендованным для подобного оборудования. Группа компаний МеталлЭнергоХолдинг предоставляет выгодную возможность заказать и купить резервуар стальной РГСН-8 м3 с площадкой обслуживания от производителя.
Конструкция наземных РГС с площадками техобслуживания
Резервуар горизонтальный вместимостью 8 м3 с площадками техобслуживания — стальная сварная герметичная цилиндрическая емкость. Наземная установка осуществляется на две опоры, с возможностью крепления на анкеры. Торцевые части корпуса и днище — конические, что делает емкость способной работать в условиях давления рабочей среды до 0,07 МПа и улучшает качество слива и очистки стенок. Прочность конструкции обеспечивают кольцевые ребра жесткости и накладки из стали в зоне каждого технологического отверстия и в местах крепления лестницы и площадки обслуживания. Толщина накладок — не менее толщины стенки резервуара.
Площадка обслуживания (ПО) относится к вспомогательным элементам конструкции, при этом считается одной из важных мер, обеспечивающих безопасную эксплуатацию. Имеет прямоугольную форму, по площади превышающую поверхность резервуара не более чем на 400 мм. Конструкция ПО — каркасная, усиленная окантовкой из угловой стали. В настиле выполнены отверстия под люк обслуживания и смотровые люки. По периметру установлены перильные ограждения. Подъем на площадку — по лестнице.
Производство 8-кубовой емкости наземной установки с площадкой ПО
Выбор стали — на основании данных о месте эксплуатации резервуара. Климатическое исполнение У1 — при температурах до –30 °C — из стали марок С245; УХЛ1 — на территориях с холодами до -60 °C, из сталей повышенной прочности С345, С555. По требованию заказчика элементы конструкции резервуара стального РГСН-8 м3 с площадкой обслуживания будут выполнены из коррозионно-стойких сталей 08Х18Н10, 12Х18Н10Т, AISI 304.
Характеристики РГСН объемом 8000 л и площадки обслуживания
Наименование | Значение |
---|---|
Типовые параметры оборудования | |
Длина конструкции | 3050 мм |
Диаметр внутренний | 2080 мм |
Толщина стенок | 4-7 мм |
Расчетный вес конструкции с одной стенкой | ≈ 2,3 т |
Параметры площадки обслуживания | |
Расчетная нагрузка на ПО, кгс/м2 | в пределах 400 |
Высота бортика над настилом | не менее 150 мм |
Высота ограждения периметра ПО | не менее 1000 мм |
Ширина проходов | не менее 0,5 м |
Применение цилиндрических резервуаров с огражденной площадкой обслуживания
Резервуар стальной РГСН-8 м3 с площадкой обслуживания может использоваться в технологических процессах и как емкость для хранения топлива, технической воды. Подходит для химически не агрессивных растворов.
Купить резервуар РГСН-8 м3 с площадкой обслуживания по выгодной цене
ГК МеталлЭнергоХолдинг предлагает оформить заказ на изготовление оборудования из качественной сертифицированной стали с применением аттестованной сварочной технологии и материалов. Преимуществом компании является возможность внесения в проект изменений и дополнений по требованию заказчика — цена емкости зависит от комплектации.
Чтобы заказать резервуар стальной РГСН-8 м3 с площадкой обслуживания, заполните форму заявки на сайте, напишите на электронную почту minsk@metatorg.ru, позвоните по номеру телефона компании +375-82-003-210-437. Организуем доставку на выгодных условиях во все российские города и в страны СНГ.

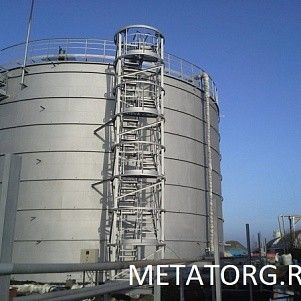

Цилиндрические РВС ГОСТ 31385 от производителя
Резервуар вертикальный стальной со стационарной крышей без понтона РВС ГОСТ 31385-2016 представляет собой сложную металлоконструкцию, используемую как емкость для наполнения продуктами нефтеперерабатывающей промышленности в процессе разработки полезных ископаемых, транспортировки и хранения.
Характеристики резервуаров вертикальных для нефтепродуктов
Параметры емкости вертикальной наземной нефтяной
Показатель | Значение |
---|---|
Плотность закачиваемой жидкости | не более 1600 кг/м3 |
Вместимость | в пределах от 100 до 120000 м3 |
Самая высокая температура нагрева корпуса | +160 °C |
Минимальная температура корпуса | -65 °C |
Допустимое превышение излишнего давления в газообразной среде | не более 5000 Па |
Допустимое разряжение внутри емкости | не более 500 Па |
Сейсмическая активность в регионе монтажа | не более 9 баллов (MSK-64). |
Конструкция РВС-100…РВС-120000 с неподвижной крышей
В нормативной документации указаны рекомендации по проектированию и эксплуатации резервуаров РВС, направленные на обеспечение механической и производственной безопасности, предотвращение аварийных ситуаций и травмирования на рабочем месте. Конструктивно резервуар со стационарной крышей без понтона РВС ГОСТ 31385 представляет собой цилиндрическую емкость, монтируемую на горизонтальной плоскости; при этом обязательным условием является обустройство надежного и долговечного фундамента. В верхней части конструкции располагается стационарная крыша: данный элемент предназначен для предотвращения испарения хранимых нефтепродуктов и, как следствие, попадания в атмосферу вредных веществ. Кроме того, крыша не позволяет проникать в емкость осадкам и различным загрязнениям.
Исполнения стационарных крыш для вертикальных стальных емкостей:
- по проектным особенностям — бескаркасное и каркасное,
- по форме — сферическое и коническое.
Бескаркасные крыши для РВС представляют собой сплошной настил из листового металлопроката, уложенного в виде конуса или сферы. Конструкции конической формы используются на емкостях, рассчитанных на объем до 1000 м3. Покрытие в виде сферы монтируются на РВС, способных принять до 5000 м3 жидкости.
РВС с крышей в каркасном исполнении имеют стальные профили, монтируемые к стенкам емкости, на которые укладываются металлические листы. Особенностью таких конструкций является то, что они выдерживают значительные механические и динамические нагрузки. В случае возникновения аварийной ситуации и значительного повышения давления в емкости настил выполняет роль предохранительного клапана. Благодаря этому не происходит разрушение всей конструкции, а всего лишь срываются листы металла с крыши. Каркасные конструкции применяются на РВС, объем которых превышает 5000 м3.
По форме дно РВС без оснащения понтоном можно заказать:
- плоским,
- коническим.
При этом следует учитывать, что для емкостей большого объема используются днища конической формы. Они, в свою очередь, подразделяются на плоскости с уклоном к центру или к краям. Наиболее популярным является последний вариант, так как он позволяет избежать накопления отложений внутри емкости.
Классификация металлических РВСН для нефти и ГСМ
Резервуары вертикальные без плавающей крыши и понтона выпускаются трех категорий:
- РВС наивысшей опасности. Вместимость таких емкостей превышает 10000 м3 при условии нахождения емкости вдали от населенных пунктов и водоемов. В городской черте, вблизи рек и озер особо опасными считаются резервуары объемом 5000 м3.
- Конструкции повышенной опасности. Полезный объем таких РВС варьируется от 5000 до 10000 м3.
- Опасные РВС. Емкости объемом до 5000 м3, находящиеся в дали от взрывоопасных объектов.
Все резервуары стальные наземные вертикальные ГОСТ 31385-2016 оснащаются специализированным технологическим оборудованием. Это смотровые люки, ограждающие конструкции, лестничные пролеты, технические трубопроводы, контрольная аппаратура.
Заказать резервуар РВСН со стационарной крышей без понтона по заводской цене
Цена оборудования зависит от многих факторов, среди которых выделяются объем конструкции, сложность проекта и сроки выполнения заказа. Вы можете запросить изготовление резервуара вертикального стального со стационарной крышей без понтона РВС ГОСТ 31385-2016 в любой комплектации. Также предоставляем услуги монтажа — оформите заявку по телефону +375-82-003-210-437 или почте ГК МеталлЭнергоХолдинг minsk@metatorg.ru.

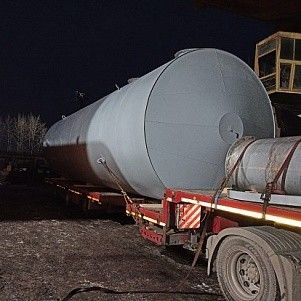

Резервуары РГС-25, стандартные и с доукомплектовкой
Представленные емкости изготовляют по ГОСТ 17032, ГОСТ Р 34347-2017 и техническим условиям. Закажите сертифицированное оборудование оптом и в розницу по выгодным ценам завода-производителя: ГК МеталлЭнергоХолдинг производит и реализует цистерны стальные горизонтального типа — РГС-25 м3, рассчитанные для двух видов установки: надземной и подземной. Продукцию можно приобрести без посредников и переплат непосредственно со складов изготовителя либо выбрав доставку в любую точку России с помощью логистических компаний.
Оборудование комплектуется вспомогательными устройствами по индивидуальному проекту заказчика. При этом учитывается вид, состав хранимых веществ и требования по эксплуатации емкости. По запросу осуществим установку, наладку и пуск.
Применение резервуаров горизонтальных стальных цилиндрических
Сварные металлические хранилища используются на предприятиях химической, нефтегазовой и пищевой промышленности. РГС-25 м3 можно также успешно применять в качестве противопожарных цистерн, сберегая большое количество резервного запаса воды для ликвидации больших и малых источников возгорания.
Сварная 25-кубовая емкость РГС способна принимать, длительно сохранять и успешно раздавать:
- химические и нефтяные вещества,
- жидкости с содержанием спирта,
- эмульсии,
- суспензии,
- горюче-смазочные материалы,
- питьевую и техническую воду,
- жидкие удобрения.
Выпускаемое предприятием резервуарное оборудование сертифицировано и проверено отделом технического контроля, соответствует нормам технической документации РФ и международным стандартам. Емкости, прошедшие несколько этапов контроля, согласно заключительным выводам экспертов в полной мере соответствуют своему предназначению.
Условия эксплуатации резервуара на 25 м3 (25000 л) по ГОСТ 17032
Горизонтально расположенная герметичная емкость снабжена средствами для соблюдения безопасной работы оборудования. Вследствие обеспечения цистерны контрольно-измерительными приборами, манометрами, уровнемерами жидкостей и газов, предохранительными и дыхательными клапанами, устройствами для приема и раздачи веществ, термометрами, компрессорами и насосами она способна надежно и длительно эксплуатироваться в климатических зонах T, У1 и УXЛ1.
В стальных резервуарах объемом в 25 м3 разрешается хранение жидких и газообразных веществ плотностью не более чем 1300 кг/м3. Сосуды отвечают уровням опасности I-IV класса, соответствуя ГОСT 12.1.007, в связи с чем внутреннее рабочее давление нельзя поднимать более 0,001—0,07 MПa. При хранении продукции следует соблюдать температурный режим в -65…+90 °C. Оборудование можно устанавливать в районах с сейсмичностью, не превышающей 7 баллов по 12-балльной шкале.
Материалы изготовления стальных горизонтальных резервуаров
Для производства емкостей используется сталь различного состава с толщиной стенок от 4 мм до 16 мм. В зависимости от присутствующих в сплаве химических элементов осуществляется назначение и размещение РГС в соответственных климатических поясах. Сталь марки Ст3 эксплуатируется при температуре до -30 °C. Изделия из стали 09Г2С-12 можно применять при температурном режиме до -40 °C. Резервуар из металлопроката 09Г2С-15 используется при температуре до -60 °C.
Емкости, изготовленные из высоколегированных нержавеющих сплавов — например, марки AISI (12Х18Н10Т), — считаются крепкими и устойчивыми к коррозии. Но эти сплавы являются недешевыми вариантами для производства резервуарного оборудования.
Химический состав сталей Ст3, 09Г2С, 12Х18Н10Т для РГС-25 м3
Компонент | Процентное содержание в сплаве | ||
---|---|---|---|
Ст3 | 09Г2С | 12Х18Н10Т | |
C | 0,14—0,22 | до 0,12 | до 0,12 |
Si | 0,15—0,3 | 0,5—0,8 | до 0,8 |
Mn | 0,4—0,65 | 1,3—1,7 | до 2 |
Ni | до 0,3 | до 0,3 | 9—11 |
S | до 0,05 | до 0,035 | до 0,02 |
P | до 0,04 | до 0,03 | до 0,035 |
Cr | до 0,3 | до 0,3 | 17—19 |
V | - | до 0,12 | - |
N | до 0,008 | до 0,008 | - |
Cu | до 0,3 | до 0,3 | до 0,3 |
As | до 0,08 | до 0,08 | - |
Прочее | - | - | (5 С - 0,8) Ti, остальное Fe |
Технические характеристики РГСН и РГСП объемом 25000 л
Основные свойства | Значение для исполнения | |
---|---|---|
подземного | наземного | |
Рабочая среда | вязкие среды классов опасности I—IV, вода, жидкие вещества, нефтепродукты | |
Плотность, до | 1З00 кг/м3 | |
Максимальное избыточное давление | от 0,012 до 0,072 MПa | |
Давление в подогревателе | 0,042 MПa | 0,082 MПa |
Температура в рабочем состоянии | от 0 до +90 °C | |
Минимальная t стенок (сталь 09Г2C) | ‒65 °C | |
Минимальная t стенок (сталь СтЗ) | ‒40 °C | |
Среда в теплообменнике | жидкие вещества: взрывобезопасные, пожаробезопасные, нетоксичные | |
Внутренний диаметр (D) в мм | 2780 | 2800 |
Длина в мм | 4950 | 5050 |
Расстояние между опорными стойками в мм | 4175 | 4180 |
Длина резервуара в мм | 4190 | 4170 |
Расстояние от торца до дренажного патрубка в мм | 1250 | - |
Высота цилиндра в мм | 3480 | 3450 |
Вес конструкции в кг | 4350 | 4560 |
Срок эксплуатации | более 12 лет |
Комплектация горизонтального резервуара на 25 кубометров
В состав конструкции РГС-25 м3 входит основное и вспомогательное оборудование. Вспомогательное оборудование состоит из маршевых лестниц, опор, ограждающих конструкций и площадок для обслуживания.
Основные элементы сварных горизонтальных цистерн на небольшой объем:
- цилиндрический корпус;
- 2 торцевых днища;
- кольца жесткости с опорными диафрагмами;
- опорные ложементы;
- горловины с люками;
- патрубки и штуцеры;
- страховочные рамы для закрепления цилиндра при перевозках.
Как купить резервуар горизонтальный РГС-25 м3 по цене производителя
Менеджеры ГК МеталлЭнергоХолдинг принимают заявки по телефону +375-82-003-210-437 или электронной почте minsk@metatorg.ru. Вы можете заказать резервуар горизонтальный РГС-25 м3 из стали требуемой марки, запросить любое оснащение и установку емкости на объекте. Цена оборудования зависит от его размещения (наземного или подземного), комплектации и дополнительных услуг — проектирования, шефмонтажа.
Резервуары горизонтальные наземные РГСН-100 с шефмонтажом
Резервуар стальной РГСН-100 м3 предназначен для хранения различных жидкостей, а также нефтепродуктов или газовых смесей. Группа компаний МеталлЭнергоХолдинг предлагает высококачественные сосуды, выполненные по нормам регламентирующей документации в оговоренные сроки. Предоставляется помощь в транспортировке и монтаже изделий. Качественное обслуживание и приемлемые цены.
Применение резервуара горизонтального наземной установки
Емкости, изготовляемые согласно ГОСТ Р 52630-2012 и ГОСТ 17032-2010, нужны для хранения, обработки и перегонки сред, которые подразделяются по параметрам расчетного давления, рабочей температуры и характеристикам токсичности, взрывоопасности, пожаробезопасности. Подбор соответствующего материала, исполнения зависит от эксплуатации.
100-кубовые емкости РГСН применяются в различных сферах:
- химической и пищевой промышленности;
- нефтегазовой отрасли;
- хранении и переработке воды.
Резервуар стальной РГСН-100 м3 может представлять собой отдельный узел, предназначенный для хранения или раздачи находящегося внутри материала, либо быть частью сложной функционирующей системы. В любом случае обращается внимание на качество исполнения, выдерживаемые нагрузки и задаваемые заказчиком параметры.
Материалы для наземных резервуаров РГС
Немаловажную роль играет правильный подбор сырья для оборудования. Изготовление производится из проверенных сплавов — как правило, типовых марок сталей. Заказчик может составить проект с применением подобных, аналоговых или иных материалов, гарантирующих качественную работу. Гарантия на емкость дается лишь при соблюдении необходимых характеристик.
Марки стали для производства РГСН-100 м3 по ГОСТ 34347-2017
Марка стали | Нормирующая документация | Использование при толщинах стенки | Температуры места эксплуатации |
---|---|---|---|
ВСт3 | ГОСТ 380-2005 | не более 12 мм | не ниже -70 °C |
15ХСНД | ГОСТ 19281-2014 | свыше 12 мм | |
09Г2С | ГОСТ 5520-79 | ||
10Г2С1 | |||
16ГС |
Свариваемые конструкции исполняются целиком из подобранного материала, те же марки сталей используются для вспомогательного оборудования. Привариваемые компоненты могут быть и других сплавов, о чем оговаривается при составлении проекта или технического задания на исполнение.

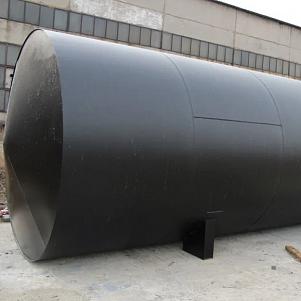

Конструкция цилиндрической емкости на 100000 л
При проектировке нестандартного исполнения или выборе выпускаемых производителем емкостей следует отталкиваться от размерных характеристик, приведенных в нижеследующей таблице.
Стандартные размеры РГС на 100 кубометров (21996,92 галлона)
Параметр | Значение | |
---|---|---|
Объем (м3) | номинальный | 100 |
рабочий | 85 | |
Размеры (мм) | диаметр | 3000 |
длина | 14700 | |
Высота | 3695 | |
Масса (кг) | 21500 |

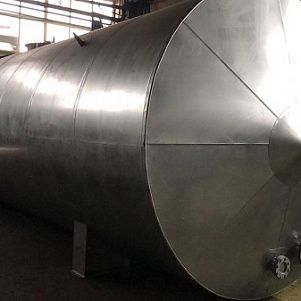

В целом, оборудование представляет собой сварной цилиндр с коническими или эллиптическими днищами, в зависимости от предназначения. В верхней части располагается люк-лаз, являющийся одновременно технологическим отверстием и способом наполнения емкости.
Исполнения и возможности дооснащения РГСН-25 (РГСП-25):
- корпус емкости может быть разделен на несколько независимых отделений;
- каждое отделение может снабжаться собственными люками;
- одно- или двустенное исполнение требуется для качественного хранения жидкостей или веществ;
- на верхней части располагается площадка обслуживания;
- с одной стороны приваривается лестница доступа на верхнюю часть цистерны.
Также в корпусе резервуара стального РГСН-100 м3 предусматриваются специализированные отверстия, способствующие подключению подводки и проведению необходимых с хранимым материалом процессов. Подача, слив, перегон в другие емкости — агрегат, являющийся частью системы, должен функционировать в полной мере. Готовая емкость отправляется на тестовые мероприятия, где проверяется выдерживаемое давление, рабочие параметры и отсутствие течей.
Транспортировка горизонтальной цистерны РГС массой 21,5 т
Перед перемещением резервуар оснащается заглушками для технологических и прочих отверстий, препятствующими попаданию грязи и механическим повреждениям. Транспортируют РГС-25 специальным автомобильным или железнодорожным транспортом с соблюдением норм безопасности.
Заказ резервуара стального РГСН-100 м3 от производителя
ГК МеталлЭнергоХолдинг является ведущим предприятием в области изготовления и внедрения различных габаритных хранилищ, используемых в нефтеперерабатывающих или газовых отраслях, а также в других направлениях, где требуются подобные цистерны. При необходимости заказчик может получить не только качественно исполненное оборудование в требуемом исполении, но и помощь во внедрении и пуско-наладочные работы — специалисты изготовителя обладают необходимой квалификацией в подобных вопросах. Чтобы купить резервуар стальной РГСН-100 м3, напишите на почту minsk@metatorg.ru или наберите номер +375-82-003-210-437.
Резервуары горизонтальные наземные РГСН-50 по ГОСТу
Представленные цельносварные емкости изготовляют из разных марок стали, включая низколегированные сплавы. Резервуар стальной РГСН-50 м3 имеет форму горизонтально расположенного цилиндра с плоскими или коническими днищами. Предназначен для наземного хранения жидких горюче-смазочных материалов, воды и других неагрессивных сред. Применяется на автозаправочных станциях, в производственных процессах, сельских и коммунальных хозяйствах. ГК МеталлЭнергоХолдинг производит баки по ГОСТ Р 34347-2017 и ГОСТ 17032-2010.

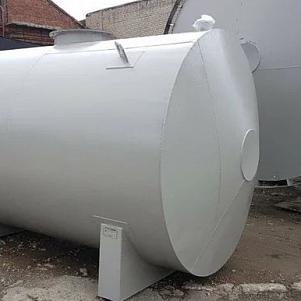

Конструкция резервуара горизонтального наземного цилиндрического
Размеры РГСН-50
Параметр | Значение |
---|---|
Длина изделия, м | 10,1 |
Наружный диаметр емкости, м | 3 |
Высота конструкции, м | 5 |
Толщина металла, мм | 4—10 |
Внутренний диаметр, м | 2,76 |
Длина цилиндрической части | 9 |
Высота резервуара при транспортировке | 3,4 |
Примерный вес конструкции с одинарной стенкой составляет 6 т и зависит от используемого сплава, толщины металла и количества навесного оборудования. Резервуар РГСН-50 может иметь теплоизоляцию, защитный кожух. Это позволяет использовать его при отрицательной температуре окружающего пространства. В зависимости от вида рабочей среды конструкцию оснащают внутренней либо наружной системой обогрева. Может использоваться водяной контур или нагревательный кабель.
При использовании двойной стенки расстояние между листами составляет 4 мм. Этот зазор заполняют тосолом, азотом, другой технологической средой. Такая конструкция позволяет поддерживать рабочую среду в заданном температурном режиме. Наличие второй стенки увеличивает прочность, предотвращает загрязнение окружающей среды в случае разгерметизации внутренней емкости. Кроме того, оборудование комплектуется технологической площадкой, лестницей, измерительными приборами, специальным оборудованием в соответствии с расчетными техническими параметрами. Для увеличения срока эксплуатации изделие поддается горячему оцинкованию, покрывается грунтовкой, лакокрасочным материалом.
Технические параметры резервуаров РГС объемом менее 100 м3, наземной установки
Эксплуатационные характеристики РГСН на 50 кубов по ГОСТ 17032-2010
Показатель | Значение |
---|---|
Плотность рабочей среды, кг/м3, не более | 1300 |
Номинальный объем, м3 | 50 |
Температура рабочей среды, °C | от -65 до +90 |
Площадь поверхности теплового обмена, м2 | 13 |
Расстояние до сливной пробки, м | 5 |
Расстояние от края емкости до опоры, м | 2,1 |
Расстояние между опорами, м | 4,5 |
Сейсмичность, баллы, не более | 7 |
Срок эксплуатации, лет | 10 |
Рабочее давление для резервуара стального РГСН-50 м3с плоским днищем — не более 0,04 МПа; с коническим днищем — до 0,07 МПа. Рабочее разряжение в газообразной среде не должно превышать 0,001 МПа. При изготовлении бака используют сталь Ст3 или 09Г2С-15: выбор зависит от заявленных эксплуатационных характеристик.
Применение емкостей наземных на 50000 л (10998,46 галлона)
Основным назначением резервуаров стальных РГСН-50 м3 является временное хранение и выдача жидких горюче-смазочных материалов. Цистерны устанавливают на АЗС; также данные емкости часто используют в качестве пожарных резервуаров. Рабочего объема в 50000 литров достаточно для тушения небольшого очага возгорания. Такие баки востребованы на территориях организаций и предприятий.
Пятидесятикубовой цистерны часто хватает для хранения запаса жидких минеральных удобрений. Такие емкости востребованы в сельских хозяйствах.
Нержавеющий резервуар РГСН-50 используют на предприятиях пищевой промышленности:
- для питьевой воды,
- жидких молочных продуктов,
- растительного масла и других пищевых жидкостей.
Поставка РГСН-50 м3 с шефмонтажом и пусконаладкой
ГК МеталлЭнергоХолдинг предлагает купить резервуары стальные РГСН-50 м3 напрямую от изготовителя: изделия соответствуют заявленным характеристикам, имеют сертификаты качества и полный пакет сопроводительных документов. При изготовлении каждой емкости учитываются все требования заказчика — допускается корректировка размеров, установка и наладка дополнительного оборудования.
С нами выгодно сотрудничать по долгосрочным договорам. Выполняем установку, технологическое обслуживание, ремонт, модернизацию, демонтаж. Подробности у менеджера по телефону +375-82-003-210-437 или адресу почты minsk@metatorg.ru.
Резервуары горизонтальные стальные наземные РГСН-60 от производителя
ГК МеталлЭнергоХолдинг предлагает купить резервуар стальной РГСН-60 м3 по ценам изготовителя с доставкой по России. Емкости, выпускаемые нашей компанией, изготавливаются в соответствии с требованиями ГОСТ 17032-2010 и ГОСТ Р 34347-2017. Качество металлоконструкций подтверждено сертификатами.
Применение РГС по ГОСТ 17032 и ГОСТ Р 34347
Резервуары стальные РГСН-60 м3 нужны для хранения жидких сред под давлением до 0,07 МПа — питьевой и технической воды, продуктов переработки нефти, а также топлива и других продуктов органического и химического происхождения. Класс опасности взрыво- и пожароопасности хранимого продукта — I, II, III, IV. Климатическое исполнение РГСН — Т, У1 и УХЛ1 по ГОСТ 15150-69.
Применимость наземного горизонтального резервуара на 60000 л зависит от исполнения:
- для исполнения 1 минимальная температура воздуха на производственной площадке не должна быть ниже -20 °C;
- резервуары в исполнении 2 рассчитаны на работу при температуре до -40 °C;
- исполнение 3 имеют сварные емкости, предназначенные для работы при температуре окружающей среды до -60 °C.
Допускается эксплуатация РГСН-60 м3 в районах с сейсмической активностью до 7 баллов по картам ОСР-97. Для районов с более высокой сейсмической активностью проектирование резервуаров осуществляется после дополнительных расчетов.

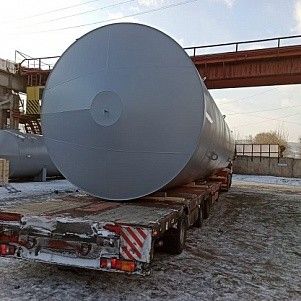

Конструкция горизонтальных цилиндрических наземных резервуаров
Резервуар РГСН-60 м3 имеет вид горизонтального сосуда в форме цилиндра с плоскими или конусообразными торцами. Корпус устанавливается на 2 седловые опоры на ровное бетонное основание. Пространственную жесткость конструкции обеспечивают промежуточные кольца жесткости, усиленные диафрагмами из уголковой стали. РГСН комплектуются горловинами с люками, сливо-наливными патрубками и штуцерами, дыхательными клапанами, уровнемерам, манометрами, датчиками температуры. В комплектацию входят лестницы, ограждения, технологические площадки.
Для хранения двух и более видов продуктов внутреннее пространство резервуара делится с помощью перегородок на герметичные камеры. У многокамерных емкостей количество люков с горловинами соответствует количеству камер.
Размеры РГСН на 60 кубометров (13198,15 галлона)
Параметр | Значение |
---|---|
Диаметр сосуда, мм | 2780 |
Длина сосуда, мм | 10300 |
Высота корпуса, мм | 5300 |
Расстояние между опорами, мм | 4700 |
Длина корпуса, мм | 9300 |
Толщина стенок, мм | от 4,0 до 8,0 |
Высота корпуса при перевозке, мм | 3400 |
Масса, кг | 6960 |
Согласно требованиям РД 3661-01297858-03-01, емкости, применяемые для хранения ГСМ, минерализованной воды и жидкостей из промышленных трубопроводов, нуждаются в антикоррозионной защите. Стенки сосуда покрывают однокомпонентными, двухкомпонентными и влагоотверждаемыми составами на основе эпоксидной смолы и полиуретана.
Резервуары, предназначенные для эксплуатации в районах с холодным климатом, проектируются с подогревателями. Обогрев осуществляется с помощью греющего электрокабеля, проходящего по наружной стенке корпуса, а также пароводяного контура. 3меевик может быть выполнен в форме спирали или секции.
Чтобы снизить теплопотери и уменьшить расход энергии на обогрев, корпус цистерн РГС утепляют снаружи:
- матами стеганой ваты, полиизоиануратными плитами либо другой плитной или блочной теплоизоляцией с обшивкой стальными оцинкованными листами;
- пенополиуретаном, который заливается под внешнюю защитную оболочку;
- напыляемым жестким пенополиуретаном;
- синтетическим каучуком с облицовкой листовой оцинкованной сталью.
Характеристики РГСН-60 м3 ГОСТ 17032-2010
Параметр | Значение |
---|---|
Рабочий продукт | жидкости, плотность которых не превышает 1300 кг/м3 |
Диапазон рабочих температур рабочей среды | -65…+90 °C |
Номинальная вместимость | 60000 л |
Способ размещения | наземный |
Варианты конструктивного исполнения |
|
Рабочее давление | от 0,01 до 0,07 МПа |
Температура эксплуатации | от -60 до +90 °C |
Форма торцов | плоская, конусообразная |
Расчетный срок службы | 12 лет |
Как заказать РГСН-60 м3 по доступной цене и в любой комплектации
Предлагаем емкости наземного размещения по ценам изготовителя; есть скидки. Сделать заявку, узнать подробнее о стоимости и сроках выполнения заказа можно по телефону +375-82-003-210-437 или почте minsk@metatorg.ru. Также вы можете купить резервуар стальной РГСН-60 м3 онлайн — специалист ГК МеталлЭнергоХолдинг поможет в выборе подходящего исполнения емкости. Принимаем оплату наличными, также возможен безналичный расчет или оплата картой через онлайн-кассу.
Резервуар горизонтальный РГСН-40 с доставкой
ГК МеталлЭнергоХолдинг предлагает купить резервуары стальные РГСН-40 м3 по ценам производителя. Доставка сварных емкостей осуществляется во все регионы России машинами нашего автопарка, компаниями-грузоперевозчиками, ж/д и водным транспортом. Представленные емкости применяются для хранения жидкостей на нефтехранилищах, складах ГСМ, АЗС, предприятиях нефтяной, химической, пищевой промышленности.
Применение резервуаров наземных РГС по ГОСТ 17032
Емкости используются для хранения и раздачи технической и питьевой воды, масла, спиртосодержащих жидкостей плотностью до 1300 кг/м3. Максимальное рабочее давление внутри корпуса не превышает 0,04 МПа для сосудов с торцами плоской формы и 0,07 МПа — для емкостей с конусообразными днищами. РГСН рассчитаны на эксплуатацию при температуре окружающей среды от -60 до +50 °C в районах с сейсмичностью до 7 баллов.

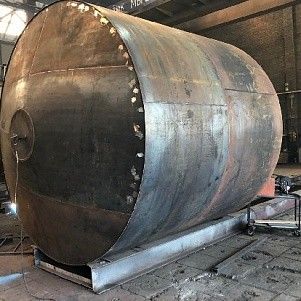

Конструкция 40-кубовой цилиндрической емкости наземной установки
Резервуар горизонтальный стальной наземный имеет вид цельнометаллического сварного сосуда цилиндрической формы. Емкость РГСН-40 м3 с горизонтальным ориентированием в пространстве устанавливается на железобетонный фундамент на ложементы, седловые или стоечные опоры.
Основные и второстепенные элементы цистерны РГСН-40:
- корпус;
- торцы плоской или конусообразной формы;
- кольца жесткости, усиленные диафрагмами из стального уголка;
- горловины с люками;
- лестница, ограждения, площадка обслуживания;
- патрубки и штуцеры для входа-выхода продукта и монтажа навесного оборудования;
- навесное оборудование — уровнемеры, манометры, датчики температуры, сигнализаторы уровня.
Емкости, применяемые для одновременного хранения двух и более продуктов, проектируются многокамерными. Внутреннее пространство корпуса разделяется на герметичные отсеки при помощи металлических перегородок. Соответственно увеличивается количество патрубков, штуцеров и горловин с люками.
Системы подогрева резервуара стального горизонтального наземного
Резервуары РГСН-40 м3, предназначенные для работы в районах с холодным климатом, проектируются с системами подогрева — подогреватели бывают двух типов. Греющий электрокабель монтируется по внешней стенке корпуса в нижней ее части. Длина кабеля и шаг укладки секций рассчитывается с учетом условий эксплуатации и типа хранимого продукта.
Внутренний обогреватель может иметь форму змеевика или секционной конструкции. В качестве теплоносителя используется водяной пар, нагретая вода, концентрированный раствор диэтиленгликоля (ДЭГа). При выборе формы замкнутого контура, количества витков и толщины стенок трубок учитывается район использования РГСН и характеристики среды.
Дополнительно для сохранения температурного режима корпус сосуда покрывается теплоизоляционными материалами. Это маты из минераловатного волокна, вспененный синтетический каучук, жесткий пенополиуретан с обшивкой листовой оцинкованной сталью.
Характеристики сварного РГСН объемом 40000 л
Параметр | Значение |
---|---|
Плотность хранимой жидкости | до 1,3 т/м3 |
Рабочее давление | от 0,2 до 0,07 МПа |
Форма днищ | плоская, конусообразная |
Расчетный срок эксплуатации | 12 лет |
Диаметр корпуса, мм | 2360 |
Длина емкости, мм | 9600 |
Высота конструкции, мм | 4800 |
Расстояние между опорами, мм | 4300 |
Длина цилиндрической части, мм | 8800 |
Толщина стенок, мм | от 4 до 8 |
Габаритная высота при транспортировке, мм | 3200 |
Масса, кг | 6360 |
Как купить резервуар РГСН-40, типовой или с проектированием
В нашей компании можно заказать РГСН-40 м3 по ГОСТ Р 34347-2017, ГОСТ 17032-2010. Выполним оборудование в стандартном исполнении или по индивидуальным проектам, по запросу выполним установку. Свяжитесь с менеджером ГК МеталлЭнергоХолдинг по телефону +375-82-003-210-437 или почте minsk@metatorg.ru для получения консультации.
ГК МеталлЭнергоХолдинг предлагает купить резервуары стальные РГСН напрямую от производителя. Гарантируем быструю доставку в любую точку на карте России авто- или железнодорожным транспортом. Оплата любым, удобным заказчику способом — наличные, перечислением на расчетный счет банковским переводом в том числе НДС 20%
Как пример вы можете посмотреть на фото парк стальных резервуаров РГСН для компании АЛРОСА, город Ленск изготовленный на нашем предприятии
Назначение резервуаров наземных горизонтальных стальных тип РГСН в утеплении
Емкости конические стальные наземные (РГСН) применяются для приема и раздачи, перевозки, длительного или кратковременного хранения жидких и вязких веществ с максимальной плотностью до 1300 кг/м3. Возможно применение РГСН для хранения взрыво- и пожароопасных веществ первого-четвертого классов опасности. Емкости сварные изготавливаются по ГОСТ 170З2-71 и 17032-2010. Максимальное рабочее давление внутри не должно превышать 0,7 кгс/см2. При монтаже резервуара подземным способом его наземная часть должна выступать из грунта на высоту 120 см. Объем стальных емкостей зависит от типа рабочей среды.
Стандартные параметры м3 на резервуары и емокости тип РГСН указаны в таблице ниже.
Тип изделия |
Вместительность, м3 |
Вид хранимой среды |
P-5 |
5,0 |
Нефтепродукты |
P-10 |
10,0 | |
P-25 |
25,0 | |
P-50 |
50,0 | |
P-75 |
75,0 | |
P-100 |
100,0 |
По запросу заказчика допускается изготовление емкостей других объемов.
Тип изделия |
Вместительность, м3 |
Вид хранимой среды |
Обычные виды горючего | ||
P-4 |
4,0 |
Хранение и транспортировка |
P-8 |
8,0 | |
P-20 |
20,0 |
Хранение |
P-60 |
60,0 | |
Специальные виды горючего | ||
P-4C |
4,0 |
Хранение и транспортировка |
P-8C |
8,0 | |
P-20C |
20,0 |
Хранение |
Основные размеры и диаметр сварных наземных емкостей.
Тип изделия |
Длина, мм |
Диаметр, мм |
Высота днища мм, |
P-4 |
2830 |
1370 |
25 |
Р-5 |
2030 |
1900 |
25 |
P-8 |
4220 |
1585 |
25 |
P-10 |
3310 |
2220 |
265 |
P-20 |
4760 |
2475 |
295 |
P-25 |
4830 |
2760 |
330 |
P-50 |
9600 |
2760 |
330 |
P-60 |
11090 |
2760 |
330 |
P-75 |
9720 |
3240 |
390 |
P-100 |
12700 |
3240 |
390 |
Пример расшифровки маркировки:
- Резервуар P-10 ГОСТ 170З2-71. Так обозначают емкости объемом 10 м3.
- Резервуар P-8C ГОСТ 170З2-71. Это маркировка емкостей вместительностью 8 м3, которые предназначаются для агрессивных сред.
Особенности конструкции резервуара стального горизонтального
Элементы комплектации и оснащения делятся на два вида:
- Основные. Это элементы корпуса, перегородки между отсеками, кольца жесткости, лазы, патрубки, опорные детали, усиливающие накладки.
- Вспомогательные. К второстепенным элементам относятся маршевые лестницы, площадки обслуживания, перила.
Емкости изготавливаются однокамерными или разделенными герметичными перегородками на несколько отсеков. Чтобы обеспечить максимальную надежность и исключить риск перемешивания разных видов топлива межкамерные стенки изготавливаются двойными. Для изготовления корпуса применяются вальцованные заготовки, их соединение выполняется по технологии рулонирования или комбинированным способом. Днища изготавливаются отбортованными и неотбортованными. Сварные резервуары объемом менее 8 м3 изготавливают с днищами плоской формы, остальные — с конической. Днища конической формы соответствуют требованиям ГОСТа 12619 и 12621, плоские — ГОСТ 12622 и 12623. Внутренние стенки, оборудование и приспособления, находящиеся внутри емкости, оцинковываются. РГСН, применяемые для хранения специального горючего вместо оцинковки подвергаются консервации. Снаружи корпус покрывают ЛКМ. Применяемая краска по внешним качествам относится к третьему классу, а условия эксплуатации — ко второй группе ГОСТ 9894-61. Все непокрытые краской и неоцинкованные элементы консервируются. Внутри емкости, в тех точках, где располагаются опорные ложементы, для усиления конструкции монтируются диафрагмы треугольной формы или тавровые кольца. Монтаж выполняется при помощи сварных или болтовых соединений. В верхней части емкостей находятся смотровые люки диаметром 0,8 м, патрубки для подключения шлангов и оборудования. Многокамерные конструкции имеют количество лазов и патрубков по числу отсеков. Дно и все технологические отверстия усиливаются накладными деталями, которые располагаются по периметру. Патрубки диаметром до 5,0 см монтируются без усиливающих деталей.
Материалы и технологии для производства резервуаров
На изготовление корпуса и днищ идет листовая горячекатаная сталь ГОСТ 19903-74. По стандарту используется углеродистая сталь марки 09Г2С толщиной от 4,0 до 10,0 мм, по точности изготовления Б, по плоскостности ПН. Конструкционная сталь, легированная кремнием и марганцем, сваривается без ограничений, характеризуется отличными физико-механическими свойствами — долговечностью, износостойкостью, высокой механической прочностью, устойчивостью к деформации, воздействию высоких и низких температур. Химический состав углеродистой стали регламентируется ГОСТ 19281-2014. По запросу заказчика возможно применение других марок при условии, что они не уступают по эксплуатационным и технологическим свойствам стали 09Г2С. Максимальные предельные отклонения элементов конструкции соответствуют ГОСТу 25З46:
- для технологических отверстий — H16;
- для деталей ±IT16/2.
Монтаж фланцевых соединений в емкостях производится вшип. Этот способ сварки позволяет максимально равномерно распределить нагрузку на металл в местах расположения технологических отверстий, что особенно важно при хранении агрессивных сред. Для изготовления прокладок используется листовая маслобензостойкая резина марки Б по ГОСТ 7ЗЗ8-65, а для емкостей под специальные виды топлива прокладки фланцев изготавливаются из ПЭВД марки П20З5Т.
Способы и режимы сварки для изготовления горизонтальных емкостей регламентируются госстандартами:
- Соединение деталей ручной дуговой сваркой выполняется по ГОСТу 5264-80 и 11534.
- Сварка автоматическим и механизированным способом под флюсом производится по ГОСТу 8713-79.
- Дуговая сварка с газовой защитой выполняется в соответствии с ГОСТ 14771, 23518.
Сталь 09Г2С отличается хорошей свариваемостью, что обеспечивает получение прочных и плотных соединительных швов высокого качества. Сварка основных элементов конструкции выполняется с полным проплавлением стали. Это дает возможность получить герметичные стыки, устойчивые к механическим нагрузкам. Резервуары стальные проходят полный контроль качества на производстве. Проводится ряд исследований и тестирований, включая визуальный осмотр и измерение линейных параметров резервуара, механические и физические испытания. Для оценки качества сварных швов используется радиографический или ультразвуковой контроль, дефектоскопия магнитопорошковым методом. Емкости подвергаются гидравлическим испытаниям при давлении, которое на 25% превышает рабочее. Чтобы купить резервуары стальные, позвоните нам по телефону или напишите на электронный адрес компании. Наши специалисты дадут рекомендации по выбору емкостей, подробно расскажут об условиях оплаты и сроках доставки, ответят на все интересующие вопросы.
Резервуары стальные РГСН ( резервуары горизонтальные стальные наземные ) от производителя Группа Компаний МеталлЭнергоХолдинг
Название |
Диаметр корпуса, мм |
Длина корпуса, мм |
Толщина стенки корпуса и марка стали |
Стоимость согласно комплектации, рублей с НДС |
---|---|---|---|---|
Резервуар РГСН-5 |
1500 мм |
3300 мм |
4 мм, 5, 6, 8 мм 09Г2С |
Договорная |
РГСН-10 |
2200 мм |
3500 мм |
4 мм, 5, 6, 8 мм 09Г2С |
Договорная |
РГСН-25 |
2300 мм |
6400 мм |
4 мм, 5, 6, 8 мм 09Г2С |
Договорная |
РГСН-50 |
2700 мм |
9600 мм |
4 мм, 5, 6, 8 мм 09Г2С |
Договорная |
РГСН-75 |
3240 мм |
9700 мм |
4 мм, 5, 6, 8 мм 09Г2С |
Договорная |
Резервуар РГСН-100 |
3240 мм |
12700 мм |
4 мм, 5, 6, 8 мм 09Г2С |
Договорная |
