Башни Рожновского

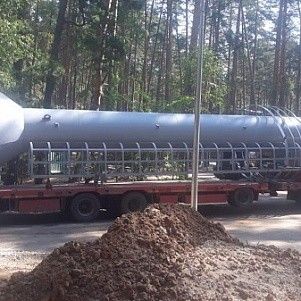

Башня водонапорная Рожновского ВБР 15/9
Башня водонапорная Рожновского ВБР 15/9
RUB

Башня Рожновского ВБР 15/9 с доставкой

Водонапорная башня Рожновского ВБР 15/9 создана для стабилизации неравномерного потребления воды, а также хранит определенное количество жидкости, которое используют при аварийных ситуациях. Конструкция незаменима для предприятий с небольшим объемом производства, при ведении сельского хозяйства или населенных пунктов. Можно купить башню с требуемым объемом резервуара для хранения воды, а также необходимыми техническими характеристиками, от которых зависит цена конструкции. Технические особенности изделия Водонапорная башня состоит из стального бака в форме цилиндра для хранения воды и опоры (ствол, который в процессе эксплуатации заполняется жидкостью). Вес башни зависит от объема бака, толщины стали.

Характеристика башни Рожновского

  • объем бака воды в изделии изготавливают 15 м3, 25 м3, 50 м3, 160 м3;
  • высота конструкции встречается от 9 до 25 м, согласно техническим расчетам;
  • толщина металла (как бака, так и ствола) производится 4 мм и 5 мм;
  • диаметр бака от 2400 мм до 3000 мм, ствола 960 мм до 2000 мм.
Всегда возможно изготовить резервуар с дополнениями и изменениями, при предоставлении соответствующих чертежей. Конструкции представленные покупателю от завода производителя отличаются невысокой ценой, имеют все соответствующие сопроводительные документы (с указанием точных габаритов (масса, высота, диаметр)). Сборка башни происходит в горизонтальном положении на земле, установка осуществляется с помощью крана, закрепляется на железобетонном основании. Для установки конструкции специалисты проходят специальное обучение, после которого получают доступ к работам. Унифицированные стальные водонапорные башни системы Рожновского изготавливаются по ТП 901-5-29 и ТП 901-5-32С с емкостью баков 15 м3.

Типовой проект башни 901-5-29 создан для установки на территориях с определенными климатическими условиями:

  • сейсмичность не более 6 баллов;
  • масса снежного покрова до 100 кг/м2;
  • сила ветра не более 45 кг/м2;
  • температура до -40 градусов по Цельсию;
  • отсутствие грунтовых вод и однородность почвы.

Башня Рожновского ВБР 15/9 создана для более сложных условий климата:

  • сейсмичность 7-9 баллов;
  • температура до -14 градусов по Цельсию;
  • ветер, силой до 55 кг/м2;
  • предпочтительно однородные почвы;
  • масса снежного покрова до 70 кг/м2.
Конструкция изготавливается без дополнительного утепления, однако при желании, можно усилить защиту от холодов при помощи дополнительных материалов. В зимнее время не допускается застой воды. ВПР дополнительно порывают защитой – краской или специальными жидкостями.

Как купить водонапорную башню Рожновского ВБР 15/9 по самой низкой на рынке цене

Для покупки обратитесь к нашим менеджерам по номеру телефона +375-82-003-210-437 или электронной почте minsk@metatorg.ru

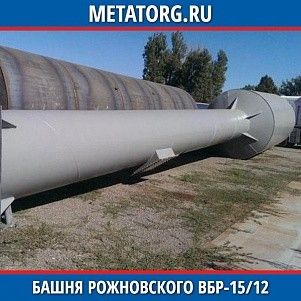

Башня Рожновского ВБР-15/12
Башня Рожновского ВБР-15/12
RUB
ГК МеталлЭнергоХолдинг производит и реализует водонапорные башни. Предлагаем купить башни Рожновского ВБР-15/12 по ценам производителя. Организуем доставку металлоконструкций в любой российский регион. Выполняем монтаж, установку и отладку оборудования. На каждую единицу оборудования предоставляем сертификаты соответствия и полный пакет сопроводительной документации. Принимаем оплату наличными, возможен безналичный расчет. Для постоянных клиентов возможна отсрочка оплаты на срок до 60 дней.

Назначение

Башня Рожновского относится к напорно-регулирующим емкостям, которые применяются в промышленности, сфере ЖКХ, сельском хозяйстве. Основное назначение BБP — регулирование и выравнивание потребления воды, в случае перебоев ее поставки. Для изготовления металлоконструкций водонапорных башен применяется конструкционная сталь с оцинковкой. Конструкции BБР-15/12 рассчитаны на эксплуатацию при минимальной температуре воздуха -30°C, при снеговой нагрузке до 100 кгc/м2, ветровой нагрузке до 48 кгc/м2. Минимальная температура поступающей в башню воды -6°C. Допускается установка BБР в райнах, где сейсмическая активность не превышает шесть баллов по 12-балльной шкале.

Конструкция

Конструктивно BБР состоит из цилиндрического ствола, бака, конической крыши. Башня комплектуется люком, патрубком для монтажа дыхательного клапана, грязевой трубой, напорно-разводящим трубопроводом. 1 — напорно-разводящая система, 2 — грязевая труба, З — закладные, 4 — ж/б основание, 5 — искусственная насыпь, 6 — ствол BБР, внешняя и внутренняя лестницы, 9 — люк, 10 — дыхательная арматура, 11 — крыша, 12 — льдоудержатели, 1З — бак. В комплектацию водонапорной башни входят льдоудерживатели, наружная и внутренняя лестницы. Конструкция монтируется на ж/б фундамент путем приварки днища ствола к фундаментным штырям. Дополнительно выполняется засыпка нижней части ствола грунтом. В маркировке водонапорной башни указывается объем бака в куб.м и высота ствола. Башня Рожновского BБР-15/12 имеет бак объемом 15 мЗ, высота опоры 12 м.

Устройство и технологическое оборудование BБP-15/12

Поступление воды в бак башни обеспечивается благодаря напорно-разводящей трубопроводной обвязке, которая состоит из переливной, отводящей и спускной труб. Установка технологического оборудования исключает перелив и замерзание воды, предотвращает гидроудары и предупреждает последствия отключения водяных насосов.

Принцип работы башни Рожновского BБP-15/12

Водонапорная башня предназначена для накопления запаса воды во время стабильного водоснабжения для последующего ее использования при перебоях с водоснабжением. Вода поступает в бак из водопроводной системы через подводящий трубопровод. При достижении максимального уровня вода может подаваться потребителю. Безопасность и бесперебойную работу системы обеспечивают гидрозатвор, задвижки, обратные клапаны. Гидрозатвор с электронным датчиком уровня посылает сигнал для прекращения работы насосного оборудования при достижении максимального уровня воды внутри бака. При достижении уровня воды нижней отметки датчик подает сигнал на включение насоса.

Как заказать башни Рожновского

Сделать заказ на изготовление и поставку водонапорных башен BБP-15/12 можно по телефону, указанному на сайте. Наш менеджер уточнит условия оплаты, сориентирует по срокам выполнения заказа, подробно ответит на все возникшие вопросы.

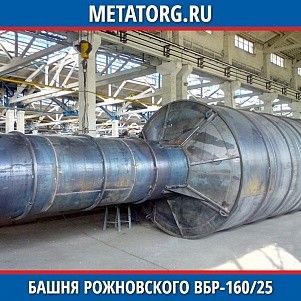

Башня Рожновского ВБР-160/25
Башня Рожновского ВБР-160/25
RUB
Водонапорная башня Рожновского ВБР-160/25 , назначение, устройство, характеристики При организации бесперебойного водоснабжения на участках местности, небольших поселках и иных объектах, удаленных от централизованных коммуникаций, необходимо принимать такие технические решения, которые позволяют создать необходимые условия комфорта, сохраняя экономичность, экологическую безопасность и иные важные параметры на самом высоком уровне. Основное предназначение Водонапорная башня Рожновского позволяет обеспечить бесперебойное водоснабжение в местах с затрудненной подачей воды при минимальных капиталовложениях. Разработанная в 1936 году конструкция пришла на замену массивным, дорогостоящим кирпичным сооружениям и активно применяется в настоящее время. ГК МеталлЭнергоХолдинг специализируется на изготовлении и реализации различных видов водонапорных башен данной системы. Вся продукция, которую изготавливает завод производитель водонапорной башни Рожновского, зарекомендовала с положительной стороны. Прочные, надежные, долговечные и недорогие конструкции, которые позволяют:
  • Эффективно решать проблемы с расходом воды, регулированием ее запасов и напора;
  • Стабилизировать график и режим работы насосной станции;
Конструктивные особенности и основные технические характеристики Основное предназначение конструкции – обеспечение подачи, накопление (аккумулирование) и хранение воды. Использование простой, недорогой, компактной конструкции позволяет снизить нагрузки на насосные установки, водопроводные системы в пиковые моменты потребления. Результат – повышение продуктивности функционирования коммуникации. Основные технические характеристики Прежде чем принять решение и купить ВБР необходимо изучить основные технические характеристики установок. Основные параметры и размеры, влияющие на выбор конкретной модели: - рабочий объем (измеряется в м³), может составлять 15, 25, 50, 100 кубометров; - диаметр накопительного бака стандартный и равен 3020мм; - масса резервуара в полной комплектации 3,1; 4,3; 4,9; 6,3; 6,8; 8,5; 11,3 т. (в зависимости от модификации). Еще один показатель, который является определяющим – это максимальная высота установки. Очевидно, что в зависимости от указанных характеристик меняется цена на водонапорные башни. Но, в любом случае, группа компаний МеталлЭнергоХолдинг предложить купить ВБР-160 м3 на самых выгодных условиях. Наши преимущества Каждый заказчик может заказать товар и на выгодных условиях купить башни Рожновского с доставкой. Компания гарантирует:
  • Надежность, прочность и долговечность конструкции.
  • Полное соответствие требованиям ГОСТ, иным стандартам и нормативам
  • Экологическая безопасность.
  • Простота установки, эксплуатации и обслуживания.
  • Выгодная цена на водонапорные башни.
Чтобы заказать и на выгодных условиях купить ВБР-160/25 – обращайтесь в ГК МеталлЭнергоХолдинг. Высокое качество оборудования и лучший уровень обслуживания гарантируем!

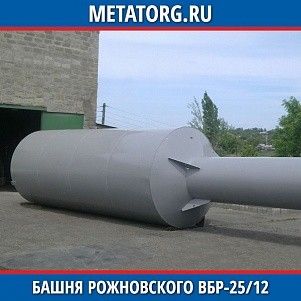

Башня Рожновского ВБР-25/12
Башня Рожновского ВБР-25/12
RUB
Башня Рожновского ВБР-25/12 В небольших поселениях, садоводческих хозяйствах, на предприятиях с автономной системой водоснабжения и в сельском хозяйстве рекомендуется хранение резервных запасов питьевой или технической воды. Это снимает проблему снабжения водой в пик потребления, и служит как ресурс для ликвидации возгораний. МеталлЭнергоХолдинг предлагает купить стальную водонапорную Башню Рожновского ВБР -25/12, по цене производителя с комплектацией и исполнением, адаптированными под различные условия эксплуатации. Параметры ВБР-25/12 Башня, системы Рожновского состоит из цилиндрической опоры, переходящей в накопительный бак. Маркировка ВБР-25/12 означает, что конструкция состоит из бака вместимостью 25 м3 и опорной трубы, длиною 12 м. Таблица 1. Типовые проектные решения
Показатель Параметр
Толщина стенок опоры, мм 4
Диаметр опорной части, м 1, 22
Высота бака, м 5 (4,42)
Диаметр бака, м 2,4 (3,02)
Общая высота, м 17 (16,42)
Толщина стенок бака, мм 4 или 5
Теоретическая масса (при стенке бака), кг 3 700(4), 4 000(5)
В скобках указаны размеры бака в соответствии со строительным каталогом СК-2 901-5-045.88, в котором диаметр бака является унифицированной величиной для баков разного объема. Компания изготовит ВБР-25/12 по типовым размерам и по техническим условиям заказчика. Конструкция и оборудование Бак – это сварной цилиндр из листовой стали с конической крышей и днищем. Вода поступает в бак по полой опоре. Полноценное функционирование башни обеспечивается подводящей, отводящей и переливной трубой. Работа подводяще-отводящей системы автоматизирована. На отводе установлена задвижка, с помощью которой регулируется сброс воды. В комплектацию ВБР-25/12 входят:
  • сварная лестница и ограждение на крыше;
  • люк для обслуживания и технологические окна;
  • внутренняя металлическая лестница;
  • скобы для удержания льда;
  • строповочные петли;
  • тросовые растяжки с функцией закрепления и заземления;
  • закладные и соединительные детали и приспособления для монтажа на железобетонном фундаменте.
Водонапорное сооружение комплектуется автоматизированной насосной станцией и манометром. Для контроля уровня наполненности бака и силы напора воды устанавливают соответствующие датчики. Требования к материалу ВБР-25/12 Башни, имеющие противопожарное или техническое назначение, изготовляют из конструкционных, углеродистых, технологичных к сварке сталей. Для увеличения срока службы проводят антикоррозийную покраску. Стандартный цвет – серый. По желанию заказчика произведем покраску в любой другой цвет. Для сооружения конструкций, возводимых с целью подачи питьевой воды, принято использовать легированную, нержавеющую сталь. Плюсы приобретения водонапорной башни ВБР-25/12 в нашей компании МеталлЭнергоХолдинг является надежным производителем металлоизделий. Башни от нашей компании прошли обязательную сертификацию и подтвердили соответствие:
  • стандартам качества;
  • техническим условиям;
  • нормам и правилам безопасности.
Компания предлагает произвести:
  • проектные работы;
  • детали башни в полной комплектации;
  • доставку до места установки;
  • сборку конструкции;
  • монтаж системы;
  • испытания.
Наша цена выгодно отличается от цены конкурентов по причине развитого и оптимально организованного производства. Заказать башню Рожновского ВБр-25/12 можно по телефону или прислать техническое задание на наш электронный адрес.
Башня Рожновского ВБР-25/15
Башня Рожновского ВБР-25/15
RUB
Башня Рожновского ВБР-25/15 Изготовление водопроводных башен Рожновского осуществляется по типовому проекту ТП 901-5-29. Цифровые обозначения в маркировке определяют внутренний объем конструкции 25 м3 и высоту цилиндрической опоры 15 м. Полная высота ВБР составляет 19,4 метра. Общее описание Башни этого типа представляют собой сварное сооружение из стального листа, состоящее из металлического бака для накопления-выдачи воды и цилиндрической водонаполняемой опоры, закрепленной на железобетонном монолитном фундаменте. Для возможности безопасной эксплуатации башня комплектуется двумя лестницами и промежуточной площадкой, расположенной на середине подъема. Крыша ограждена перилами и имеет молниеотвод. На внутренних стенках опоры и бака приварены металлические скобы для удержания льда, который при отрицательной температуре воздуха является естественным природным утеплителем. Однако чтобы такая система работала эффективно необходимо обеспечить постоянный обмен воды, который при температуре -20°C может достигать 50 м3/сут. На конусной крыше бака установлен смотровой люк. По требованию заказчика на высоте 3 метра от поверхности грунта может быть смонтирован второй люк. Внутри цилиндрической опоры есть лестница из металлических скоб для профилактического обслуживания и ремонта конструкции. Процесс наполнения и опорожнения башни автоматизирован путем установки двух концевых датчиков. При необходимости ВБР-25/15 может быть укомплектована насосным оборудованием и запорной арматурой. В верхней точке конструкции расположена переливная труба. Кроме этого смонтирована линия с установленной задвижкой для возможного опорожнения башни при проведении ремонтных работ. Технические характеристики
Параметры Единица измерения значение
Рабочий объем м3 25
Диаметр расходного бака мм 3020
Высота бака мм 4400
Диаметр опоры мм 1220
Высота опоры м 15,0
Полная высота м 19,4
Сухой вес башни кг 4900
Предельное избыточное давление МПа 0,0,5
Допустимая температура эксплуатации при использовании Ст3 °C -40
Для стали 09Г2С °C -60
Расчетный срок службы лет 10
Поставка и монтаж Из-за больших габаритных размеров опоры она поставляется в виде трех отдельных элементов. Окончательная сборка конструкции осуществляется на месте ее установки. Водонапорная башня закрепляется на фундаменте путем приварки днища к цилиндрическим элементам и его фиксации на закладных деталях основания. Размеры и устройство фундамента определяется проектным расчетом, который при необходимости могу выполнить инженеры нашего предприятия. Нижняя часть опоры должна быть засыпана грунтом на высоту 2,5 метра для предотвращения замерзания в холодное время года. Закрытый почвой металл должен быть обработан битумной мастикой или другим надежным способом защиты от коррозии. Вода, хранимая в опоре, является противопожарным запасом. Заказ Компания МеталлЭнергоХолдинг принимает заказы на изготовление водонапорных башен Рожновского в соответствии с типовым проектом ТП 901-5-29. Стоимость конструкции определяется в зависимости от толщины и марки стали, наличия дополнительной оснастки и оборудования, необходимости выполнения монтажных работ. Для оформления заказа на изготовление и поставку ВБР-25/15 свяжитесь с нашим представителем или заполните простую заявку на сайте. Мы осуществляем поставки своей продукции во все регионы России и предлагаем наиболее выгодные цены.

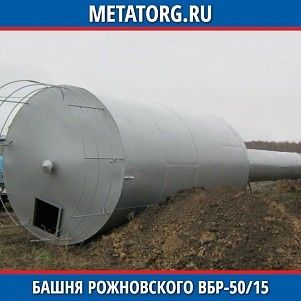

Башня Рожновского ВБР-50/15
Башня Рожновского ВБР-50/15
Цена от: 564,000.00
RUB
Башня Рожновского ВБР-50/15, назначение, описание, конструктивные особенности ВБР-50/15 – это один из наиболее востребованных видов водонапорных башен, изготавливаемых по типовому проекту 901-5-29. Изделие представляет собой массивную стальную конструкцию, изготовленную из листовой стали методом сварки внахлест.

Назначение и область применения ВБР 50

Основное предназначение башни Рожновского ВБР-50/15 - формирование запасов пресной воды, накопление определенных объемов, позволяющее контролировать расход, а также поддерживать необходимый уровень напора.
Конструкция ВБР-50/15 представляет собой бак цилиндрической формы, используемый в качестве резервуара для накопления определенных объемов воды. Бак крепится на массивном стволе определенной длины и диаметра. Ствол, одновременно, выполняет функции опоры всего сооружения. Высота ствола составляет 15 метров, а объем накопительной части бака – 50 м³. Данная модификация успешно применяется в сельскохозяйственной сфере, а также для обеспечения эффективной работы системы холодного водоснабжения небольших сельских поселений и малых предприятий, расположенных на удалении от централизованной системы ХВС.

Описание Башни ВБР 50/15 по серии и по типовым проектам

Сварной бак имеет цилиндрическую форму, а диаметр емкости унифицирован и применяется для всех модификацию ВБР. Внутренние стенки бака оснащены специальными скобами, используемыми для проведения ревизии и, одновременно, удержанию льда. Функцию диафрагмы жесткости выполняет верхняя стальная крыша, которая приварена к стенкам бака. Отличительная особенность нижней части бака – отсутствие традиционного для таких типов емкостей днища. Соединение с опорным столбом обеспечено за счет переходной горловины (конической части конструкции). Водонаполненная опора сварена из стальных обечаек, обеспечивается высокая надежность и долговечность конструкции. Башня Рожновского имеет 2 люка. Первый расположен на крыше бака, второй (для ревизии) – непосредственно, на опоре (высота от уровня земли – 3м 20 см). В комплект входит стальная лестница со специальными предохранительными ограждениями. Еще одно защитное ограждение находится на куполе башни. Также в конструкцию башни входит переливная труба и 2 патрубка: входящий и отходящий. Особенности установки

Для монтажа водонапорной башни ВБР-50/15 могут использоваться 2 типа фундаментов:

  1. Блочный. Укладка блоков осуществляется на уплотненный грунт со слоем щебня (20-25 см).
  2. Монолитный. Марка бетона не ниже М 150, объем 16 м³. Необходимо предусмотреть монтажные закладные.
Сама башня имеет монтажные петли по периметру. А специальные косынки и растяжки включаются в комплект поставки по дополнительному запросу покупателя. В стандартном исполнении башня Рожновского имеет прочный слой грунтового покрытия и серебристо-серую / красно-коричневую окраску. По желанию клиента может использоваться и другой цвет.

Основные технические характеристики, высота, ширина, диаметр башни ВБР-50

№ пп. Наименование Ед. изм. Параметр Примечание
1 Максимальная высота башни м 24,85
2 Диаметр бака см 302,0
3 Высота ствола м 15,0
4 Диаметр ствола см 122,0
5 Толщина стального листа мм 4,0 Для емкости и опоры одинаковая
6 Вес конструкции т 6,30
7 Внутренний рабочий объем м³ 50,0
8 Предельная величина избыточного давления МПа 0,05
9 Уровень сейсмической устойчивости балл 6 По 12-бальной шкале Рихтера.
10 Эксплуатационный ресурс год 10 Не менее
Лучшее предложение на ВБР 50

Купить Башню Рожновского ВБР 50 вы сможете с шеф-монтажом и доставкой

Приобрести высококачественную продукцию можно непосредственно на складе компании, а при необходимости – заказать доставку. Подробную информацию о товаре, характеристиках, условиях приобретения и скидках можно узнать у наших менеджеров. Обращайтесь!
Башня Рожновского ВБР-50/18
Башня Рожновского ВБР-50/18
RUB

Водонапорная башня Рожновского ВБР-25/15 с доставкой до места установки

Изготовление водопроводных башен Рожновского осуществляется по типовому проекту ТП 901-5-29. Цифровые обозначения в маркировке определяют внутренний объем конструкции 25 м3 и высоту цилиндрической опоры 15 м. Полная высота ВБР составляет 19,4 метра.

Башня Рожновского - общее описание

Башни этого типа представляют собой сварное сооружение из стального листа, состоящее из металлического бака для накопления-выдачи воды и цилиндрической водонаполняемой опоры, закрепленной на железобетонном монолитном фундаменте. Для возможности безопасной эксплуатации башня комплектуется двумя лестницами и промежуточной площадкой, расположенной на середине подъема. Крыша ограждена перилами и имеет молниеотвод. На внутренних стенках опоры и бака приварены металлические скобы для удержания льда, который при отрицательной температуре воздуха является естественным природным утеплителем. Однако чтобы такая система работала эффективно необходимо обеспечить постоянный обмен воды, который при температуре -20°C может достигать 50 м3/сут. На конусной крыше бака установлен смотровой люк. По требованию заказчика на высоте 3 метра от поверхности грунта может быть смонтирован второй люк. Внутри цилиндрической опоры есть лестница из металлических скоб для профилактического обслуживания и ремонта конструкции. Процесс наполнения и опорожнения башни автоматизирован путем установки двух концевых датчиков. При необходимости ВБР-25/15 может быть укомплектована насосным оборудованием и запорной арматурой. В верхней точке конструкции расположена переливная труба. Кроме этого смонтирована линия с установленной задвижкой для возможного опорожнения башни при проведении ремонтных работ.

Технические характеристики башни Рожновского ВБР-25/15

Параметры Единица измерения значение
Рабочий объем м3 25
Диаметр расходного бака мм 3020
Высота бака мм 4400
Диаметр опоры мм 1220
Высота опоры м 15,0
Полная высота м 19,4
Сухой вес башни кг 4900
Предельное избыточное давление МПа 0,0,5
Допустимая температура эксплуатации при использовании Ст3 °C -40
Для стали 09Г2С °C -60
Расчетный срок службы лет 10

Поставка и монтаж

Из-за больших габаритных размеров опоры она поставляется в виде трех отдельных элементов. Окончательная сборка конструкции осуществляется на месте ее установки. Водонапорная башня закрепляется на фундаменте путем приварки днища к цилиндрическим элементам и его фиксации на закладных деталях основания. Размеры и устройство фундамента определяется проектным расчетом, который при необходимости могу выполнить инженеры нашего предприятия. Нижняя часть опоры должна быть засыпана грунтом на высоту 2,5 метра для предотвращения замерзания в холодное время года. Закрытый почвой металл должен быть обработан битумной мастикой или другим надежным способом защиты от коррозии. Вода, хранимая в опоре, является противопожарным запасом.

Как купить башню Рожновского ВБР-25/15 по низкой цене

Компания МеталлЭнергоХолдинг принимает заказы на изготовление водонапорных башен Рожновского в соответствии с типовым проектом ТП 901-5-29. Стоимость конструкции определяется в зависимости от толщины и марки стали, наличия дополнительной оснастки и оборудования, необходимости выполнения монтажных работ. Для оформления заказа на изготовление и поставку ВБР-25/15 свяжитесь с нашим представителем по телефону +375-82-003-210-437 или почте
minsk@metatorg.ru. Мы осуществляем поставки своей продукции во все регионы России и предлагаем наиболее выгодные цены.

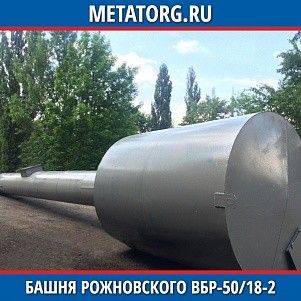

Башня Рожновского ВБР-50/18-2
Башня Рожновского ВБР-50/18-2
Цена от: 155,400.00
RUB
ГК МеталлЭнергоХолдинг предлагает купить башни Рожновского BБР-50/18-2 по ценам завода-производителя. Изготавливаем напорно-регулирующие емкости по типовым и индивидуальным проектам. Организуем доставку металлоконструкций в любой регион России. Выполняем комплексные заказы по проектированию, изготовлению и комплектации конструкций, монтажу и пусконаладке оборудования. Принимаем оплату наличными, также возможен безналичный расчет.

Описание ВБР 50 м3 ТП 901-5-29

Башни Рожновского BБР-50/18-2, изготовленные по типовому проекту 901-5-29, относятся к специализированным сооружениям систем водоснабжения, которые предназначены для создания запаса, регулирования подачи и выравнивания напора воды. Расшифровка маркировки ВБP-50/18-2 — водонапорная башня Рожновского с объемом бака 50 мЗ, высотой ствола 18 м и 2 опорами.
Условия эксплуатации

Водонапорные башни BБР-50/18-2 рассчитаны на длительную эксплуатацию при следующих условиях:

  • температура на монтажной площадке до -30°C;
  • максимальная снеговая нагрузка 100 кгc/м2;
  • максимальная ветровая нагрузка 50 кгc/м2;
  • сейсмичность района, где установлены BБР-50/18-2 до семи баллов;
  • минимальная температура поступающей воды +6°C.
Установка башен Рожновского осуществляется на монтажных площадках с однородной, стабильной, непросадочной и непучинистой почвой и низким уровнем грунтовых вод. При достаточном техническом обосновании возможно проектирование и изготовление водонапорных башен для эксплуатации в других условиях.

Особенности конструкции ВБР-50 м3

Башня Рожновского представляет собой металлическую сварную конструкцию. Основными элементами конструкции являются ствол и бак. В комплектацию ВБP-50/18-2 входит конусообразная крыша, люк, дыхательный патрубок., грязевая и переливная трубы, напорно-разводящий трубопровод. Водонапорные башни также комплектуются скобами-льдоудерживателями, внутренней и наружной лестницей с ограждениями.

Рисунок. Водонапорная башня Рожновского.

Водонапорная башня оснащается насосом, который обеспечивает поступление воды внутрь бака. Когда уровень воды поднимается до верхней отметки, срабатывает датчик уровня, который посылает сигнал на отключение системы. При снижении уровня воды до нижней отметки датчик отправляет сигнал на возобновление работы насоса. Такая система позволяет сохранять определенный запас воды, который расходуется по мере необходимости.

Монтаж водонапорной башни Рожновского на 50 кубов

Сборка бака и отдельных элементов конструкции осуществляется на монтажной площадке. Башни Рожновского устанавливаются на железобетонный фундамент, в который вмонтированы закладные. Вертикально установленный ствол башни привариваривают к закладным элементам. У основания башни устраивают земляную насыпь на высоту 2,5 м от уровня земли. После окончания монтажных работ выполняются пусконаладочные работы для определения работоспособности оборудования. Для изготовления основных и вспомогательных элементов конструкции используется сталь конструкционных марок. В соответствии с требованиями ГOCT 9.602-2016 все элементы конструкции подлежат обработке антикоррозионными составами.

Как заказать водонапорные башни от производителя

Чтобы заказать изготовление и доставку водонапорных башен ВБP-50/18-2 свяжитесь с отделом продаж нашей компании по телефону, номер которого указан на сайте. Специалист нашей компании уточнит характеристики металлоконструкций, сориентирует по срокам выполнения заказа, ответит на все интересующие вас вопросы.

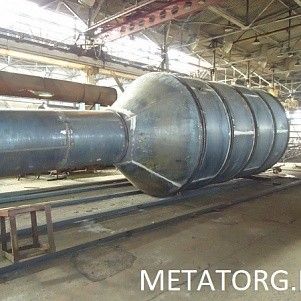

Водонапорная башня Рожновского ВБР-160-25
Водонапорная башня Рожновского ВБР-160-25
Цена от: 1,560,700.00
RUB

Башня ВБР 160/25 с доставкой и шеф-монтаж

ГК МеталлЭнергоХолдинг занимается производством и поставками металлоизделий — предлагаем башни ВБР-160-25 по приемлемым ценам, постоянным заказчикам предоставляются выгодные акционные предложения. Для осуществления заказа обратитесь к менеджеру по продажам. Оперативная укомплектовка и отгрузка, осуществляем транспортировку по всей территории России, а также в страны СНГ.

К заказу предлагаем широкий спектр услуг — нанесем на конструкцию требуемое покрытие, утеплим башню. По запросу наши специалисты выполнят монтаж ВБР на объекте.

Конструкция башни Рожновского 160 м3

Визуально башня представляет собой бак овальной формы со специальным стволом для крепления. Размеры и высота определяются заводом-изготовителем или заказчиком, но они не должны противоречить стандартам ГОСТа, а также нормам ТУ. Объем представленного исполнения составляет 160000 литров; опора ВБР-160-25 имеет высоту в 25 метров.

При выборе исполнения резервуара системы Рожновского учитывают эксплуатационные условия:

  • географическое расположение места установки резервуара,
  • число построек для обслуживания,
  • объем необходимой воды для использования,
  • оценку временного промежуточного вала.

Применение башен ВБР на большой объем

Водонапорная башня Рожновского ВБР-160-25 требуется, чтобы отследить общий напор воды. Иногда ее используют для учета расхода жидкости или создания запасов воды. Основным местом установки являются поселения или промышленные зоны, в которых необходимо регулярная подача водоснабжения. С помощью данного устройства производится постоянное функционирование насосных водяных станций или их полная замена.

ВБР подходят практически для любой местности: исключение — районы Крайнего севера, так как рабочая температура не должна опускаться ниже -35 градусов. Иначе оборудование перестает функционировать из-за замерзания в нем воды.

Характеристики, вес, масса, высота ствола ВБР-160-25

Параметр Значение
Рабочий объем бака с водой, м3 160
Диаметр бака, мм 3020
Высота бака, мм 25900
Диаметр опоры, ствола, мм -
Высота опоры, ствола, м -
Габаритная высота башни, мм 27150
Масса резервуара, кг 11300
Допустимое избыточное давление, МПа 0,05
Сейсмичность по 12-балльной шкале, баллов, не более 6
Наименование рабочей среды вода
Максимально допустимая температура стенки, °C 90
Материал изготовления Ст3 (Ст3пс, Ст3сп-5), 09Г2С (С345)
Срок службы 10 лет

Купить башни водонапорные ВБР-160-25 от производителя

Заказывайте ВБР в любой комплектации — МеталлЭнергоХолдинг поставит резервуар сертифицированного качества, соответствующий требованиям стандартам и пожеланиям заказчика. Цена башни Рожновского ВБР-160-25 устанавливается в соответствии с ее общими параметрами и на основе материала, который был при производстве. Оформите заявку по телефону +375-82-003-210-437 или почте minsk@metatorg.ru.


Водонапорная башня Рожновского ВБР-25-12
Водонапорная башня Рожновского ВБР-25-12
RUB
Водонапорная башня ВБР-25-12 м3 сложное инженерно-техническое сооружение. Стандартного типа водонапорная башня Рожновского выполнена в виде объёмной высокой конструкции. Внутри сооружения установлен резервуар для накопления питьевой. Ёмкость выполнена цилиндрической формы. На стволе стоит резервуар, который считается опорной конструкцией ёмкости.

Применение

ВНП используется в местности населённых пунктов небольшой численности населения и размеров поселения, а также для систем непрерывного водоснабжения промышленных объектов. Она создаёт напор воды без применения насосов подпора. С высоты водонапорного сооружения жидкость под напором водяного столба течёт в трубы системы водоснабжения. Расход воды на питьевое водоснабжение устанавливается проектом, рассчитывается п.5.1 СП 31.13330.2012.

Типы конструкций

Завод производитель водонапорной башни Рожновского ВБР-25-12 ГК Металл Энерго Холдинг делает их в различных сочетаниях от объёма резервуара хранения воды. Сходство башни в одинаковом внешнем конструктивном исполнении. Размеры сооружения и ёмкости резервуара хранения воды, по высоте опор, диаметру бака и опоры зависят от выбора комплектации изделия.

Характеристики типовых сооружений

  • 15-50 м3 ёмкость резервуара;
  • 9-25 м высота сооружения;
  • 2,4-3,0 м наружный диаметр бака;
  • 0,96-2,0 м диаметр опоры.

Параметры башни рассчитываются по условиям

  • рельефа местности;
  • этажности жилых зданий, на которые обеспечивается подача воды;
  • расчётной величины потери напора водопроводной системы;
  • расчётных объёмов потребления населения воды и субъекта Муниципального образования (сельская местность, поселение промышленного назначения);
  • нахождения на территории водопотребления садоводческих товариществ, в сфере обязательного субъекта для его функционирования;
  • использования воды нужды населённых пунктов (полив улиц, заполнение ёмкостей пожаротушения).
Расчётные проектные величины согласовываются надзорными органами на период до 15 лет с условием развития инфраструктуры субъекта.

Услуги реализации

Металл Энерго Холдинг осуществляет доставку готовых изделий под заказ на территорию РФ и стран СНГ. Комплект сборной конструкции башни с оборудованием по условиям договорённости доставляется автомобильным транспортом или по железной дороге. Автотранспортный маршрут преимущественный. Он дешевле, быстрее и надежнее. По согласованию с заказчиком доставку обеспечат транспортные компании. Сроки получения изделия к месту назначения зависят от региона расположения. В Интернете на ресурсе компании купить башни Рожновского ВБР-25-12 с доставкой удаётся сделать быстро при заполнении предварительной заявки. Заказчику на выбор предлагаются водонапорные башни по дешёвой и дорогой цене. Удобство ресурса в наличии расчётного калькулятора. Вводятся данные в поля характеристики изделия:
  1. Тип башни.
  2. Диаметр ёмкости.
  3. Толщина стенки.
  4. Другие профильные детали.

Выводы

Торгово-производственная компания МеталлЭнергоХолдинг создаёт клиентам идеальные условия. Предлагает подобрать продукцию в полном соответствии с заказной спецификацией. Изучить производство изнутри, получая информацию о качестве изготовления башни Рожновского. Ознакомиться с условиями покупки изделий. Компания готова в срок и качественно доставить новую башню по любому адресу, кроме самовывоза товара со склада. Мы ценим своих клиентов. Постоянным покупателям созданы преференции в виде бонусов и индивидуальных услуг.

ГК МеталлЭнергоХолдинг предлагает купить башни Рожновского (ВБР) напрямую от производителя. Доставка осуществляется во все регионы России и страны ближнего зарубежья. Принимаем оплату любым, удобным заказчику, способом — наличными средствами, перечислением на расчетный счет по реквизитам, оплата картой через онлайн-кассу.

Металлоконструкции изготовлены в соответствии с требованиями ГОСТ и СНиП. Предоставляем сертификаты и все необходимые документы.

Башни Рожновского - описание

ВБР относятся к самым распространенным системам водонапорных башен. Среди характеристик конструкций этого типа можно выделить надежность, долговечность, простоту в эксплуатации. ВБР предназначены для бесперебойного водоснабжения и контроля, включая регулирование расхода и давления в системе, создания запаса. Водный резерв используется при внештатных ситуациях, например для тушения пожара. При отключении насосов из башни подается вода под давлением.

Особенности конструкции башни ВБР

Конструкция состоит из опоры и резервуара цилиндрической формы. В верхней части бака расположен смотровое окно. В нижней части опоры находится герметичный люк. Внутри опоры проходит подпиточная и переливная труба. Снаружи на конструкции закреплена лестница с ограждением, ее длина соответствует высоте башни. На внутренних стенках ствола и резервуара также имеются лестницы. Башня устанавливается на бетонный фундамент, закрепляется растяжками. Внутри бака расположены скобы-льдоудержатели, которые предотвращают деформацию резервуара из-за всплытия больших масс льда в зимнее время.

Принцип работы ВБР

Водонапорные башни оснащаются погружными насосами, которые опускаются в скважину и обеспечивают нужное давление воды в системе. Когда вода поднимается до заданной отметки срабатывает поплавковый датчик уровня, подача воды в башню прекращается. При снижении уровня в башне насос включается автоматически, резерв пополняется.

Характеристики Башня Рожновского тип ВБР

Существует несколько модификаций башни Рожновского, которые отличаются объемом и диаметром бака, высотой ствола. Объем резервуара находится в диапазоне от 15 до 50 м3, его диаметр может быть от 2,4 до 3,2 м. Сооружения изготавливаются высотой от 12,5 до 25,5 м. Параметры конструкции определяются рельефом местности, количеством обслуживаемых точек, потерями давления в системе. ВБР рассчитаны на эксплуатации в любых климатических условиях. Однако имеются некоторые ограничения:

  • Температура окружающей среды должна быть не ниже -35°C;

  • Максимальный вес снегового покрова 100/кгс/м;
  • Максимальная ветровая нагрузка 38 кгс/м;
  • Характеристики почвы на участке установки — однородные плотные грунты с низким уровнем грунтовых вод;
  • Сейсмическая активность — не более шести баллов.

Климатические показатели являются определяющими для проектирования и установки башни. Не допускается эксплуатация ВБР в районах Крайнего Севера или в местностях с пучинистыми просадочными грунтами.

Требования к эксплуатации сооружения при отрицательных температурах:

  • При t до -30°C водообмен осуществляется не менее 2 раз в сутки.

  • При t до -20°C водообмен выполняется 1 раз в сутки.

ВБР изготавливаются по типовому проекту 901-5-29.

Характеристики конструкций башни ВБР водонапорной указаны в таблицах ниже. Таблица1.

Марка Объем, м3 D бака, м Толщина стенки бака, мм Высота бака, м Высота опоры, м D опоры, м Толщина стенки ствола, мм Высота, м

ВБР-15/9

15

2,4

4,0

3,5

9,0

0,96

4,0

12,5

1,22

ВБР-25/9

25

5,0

0,96

14,0

1,22

ВБР-25/15

15,0

20,0

ВБР-50/15

50

6,5

21,5

5,0

ВБР-50/18

4,0

18,0

24,5

5,0

Таблица 2.

Марка Объем, м3 D бака, м Толщина стенки резервуара мм Высота бака, м Высота опоры, м D опоры, м Толщина стенки опоры, мм Высота, м

ВБР-15/12

15

3,02

4,0

2,0

12,0

1,22

4,0

14,0

5,0 5,0

ВБР-25/12

25

4,0

3,5

4,0

15,5

5,0 5,0
4,0

15,0

4,0

18,5

5,0 5,0

ВБР-50/15

50

4,0

6,5

4,0

21,5

5,0 5,0

ВБР-50/18

50

4,0

18,0

4,0

24,5

5,0 5,0

4,0

2,00

4,0

ВБР-160/25

160

25,5

25,5

3,02

25,5

5,0 5,0
4,0; 5,0; 6,0 4,0; 5,0; 6,0

Материалы для производства башни ВБР

Надежность, безотказность и эффективность работы ВБР зависит от простоты конструкции, характеристик материалов. Для изготовления металлоконструкций используют листовую сталь ГОСТ 19903-2015. Листы соединяют сваркой, качество швов проверяют методами неразрушающего контроля, в том числе ультразвуковым и вихретоковым способами. Основным материалом служит сталь конструкционных марок Ст3 и 09Г2С. Химический состав сплавов нормируется ГОСТ 19281-2014. Сплавы железа с кремнием, никелем, марганцем, медью обладают высокой прочностью, устойчивостью механической деформации, нагрузкам на растяжение и изгиб. Изделия из листовой стали способны работать в диапазоне температур от -70°C до +425°C под нагрузкой.

Для защиты металла от коррозии и негативного воздействия окружающей среды поверхность конструкций покрывают краской по металлу БТ-177. ЛКМ изготавливается на основе алюминиевой пудры, обладает отражающей способностью, имеет высокую укрывистость и хорошую адгезию к металлу. ЛКМ создает на поверхности металла монолитное покрытие, непроницаемое для воздуха и влаги, невосприимчивое к воздействию химически активных сред и температурных перепадов. По запросу заказчика ВБР могут быть окрашены порошковой краской.

Башни Рожновского - виды

В нашей компании можно купить водонапорные башни следующих типов:

  • Рабочий объем от 15 до 160 м3

  • Диаметр резервуара — 3,02 м

  • Высота резервуара — от 2,7 до 25,9 м
  • Длина ствола от 12 до 18 м
  • Габаритная высота от 15,95 до 27,15 м
  • Вес бака от 3,1 до 11.3 т
  • Максимальное избыточное давление 0,05 МПа
  • Минимальная температура для сооружений и стали Ст3 -40°C, из 09Г2С -60°C
  • Срок эксплуатации — 10 лет

Установка и монтаж башни водонапорной ВБР

Для установки конструкции в монолитный железобетонный фундамент применяют закладные детали. Бетонный фундамент покрывают обмазочной гидроизоляцией. Сооружение собирается в горизонтальном положении после чего стреловым краном ее поднимают вертикально. После проверки вертикальности опоры проводится монтаж ее днища. Далее выполняется пусконаладка — водопроводную арматуру закладывают в колодец или скважину, производят проверку функциональности системы в разных режимах работы.

Техобслуживание водонапорных башен

При возникновении нештатной ситуации рекомендуется слить воду из системы и прекратить дальнейшую эксплуатацию водонапорной башни до устранения неисправности. Техническое обслуживание, плановый ремонт, замена деталей и элементов проводятся точно в установленные сроки. Результаты проверки заносят в контрольный журнал. Там же отмечают все возможные неисправности и сроки их устранения.

Купить башни Рожновского от Завода МеталлЭнергоХолдинг

Чтобы купить водонапорные башни по ценам завода-производителя позвоните по телефону, указанному на сайте. Наши консультанты подробно расскажут о способах оплаты, сориентируют по срокам доставки, ответят на все возникшие вопросы. Завод производитель Группа Компаний МеталлЭнергоХолдинг предлагает следующие водонапорные башни Рожновского:

Водонапорные башни Рожновского по типовым проектам с характеристиками в таблице ниже

Артикул, название Объем м3 Диаметр бака мм Толщина металла бака мм Высота бака мм Высота ствола мм Диаметр ствола мм Толщина металла ствола мм Высота общая мм
BБР-15/9 15 м.куб м3 2400 4 3500 9000 960 4 12500
ВБР-15/9 15 м.куб м3 2400 4 3500 9000 1220 4 12500
BБР-25/9 25 м.куб м3 2400 4 5000 9000 960 4 14000
BБР-25/9 25 м.куб м3 2400 4 5000 9000 960 5 14000
ВБР-25/9 25 м.куб м3 2400 4 5000 9000 1220 4 14000
BБР-25/15 25 м.куб м3 2400 4 5000 15000 1220 4 20000
BБР-25/15 25 м.куб м3 2400 4 5000 15000 1220 5 20000
ВБР-50/15 50 м.куб м3 2400 4 6500 15000 1220 4 21500
ВБР-50/15 50 м.куб 2400 4 6500 15000 1220 5 21500
ВБР-50/15 50 м.куб 2400 5 6500 15000 1220 5 21500
ВБР-50/18 50 м.куб м3 2400 4 6500 18000 1220 5 24500
ВБР-50/18 50 м.куб м3 2400 5 6500 18000 1220 5 24500

Водонапорные башни Рожновского по ТП 901-5-29

Артикул Объем Диаметр бака мм Толщина металла бака мм Высота бака мм

Высота ствола мм

Диаметр ствола мм

Толщина металла ствола мм Высота общая мм
BБР-15/12 15 м3 м.куб 3020 4 2000 12000 1220 4 14000
BБР-15/12 15 м3 м.куб 3020 5 2000 12000 1220 5 14000
BБР-25/12 25 м3 м.куб 3020 4 3500 12000 1220 4 15500
BБР-25/12 25 м.куб 3020 5 3500 12000 1220 5 15500
BБР-25/15 25 м3 м.куб 3020 4 3500 15000 1220 4 18500
ВБР-25/15 25 м3 м.куб 3020 5 3500 15000 1220 5 18500
ВБР-50/15 50 м3 м.куб 3020 4 6500 15000 1220 4 21500
ВБР-50/15 50 м3 м.куб 3020 5 6500 15000 1220 5 21500
ВБР-50/18 50 м3 м.куб 3020 4 6500 18000 1220 4 24500
ВБР-50/18 50 м3 м.куб 3020 5 6500 18000 1220 5 24500
ВБР-50/18 50 м3 м.куб 3020 4 6500 18000 2000 4 24500
ВБР-160/25 160 м3 м.куб. 3020 4 25500 25500 3020 4 25500
ВБР-160/25 160 м3 м.куб. 3020 5 25500 25500 3020 5 25500
ВБР-160/25 160 м3 м.куб 3020 4-5-6 25500 25500 3020 4-5-6 25500


«МеталлЭнергоХолдинг» - надежный поставщик металлопроката более 10 лет

Централизованные поставки металлопродукции в 950 городов России и СНГ Централизованные поставки металлопродукции в 950 городов России и СНГ более 120 000 заказчикам
Резка и обработка металлопроката любых марок сталей Резка и обработка металлопроката любых марок сталей, в России. Производим горячее и гальваническое цинкование металлопроката и трубной продукции.
Внутренний и внешний контроль качества Внутренний и внешний контроль качества отпускаемой металлопродукции. Весь металлопрокат сертифицирован.
Доставим металлопрокат по всей России Доставим металлопрокат по всей России удобным для Вас способом и транспортом. А так же в любой речной и морской порт.
