Резервуары стальные РГСД

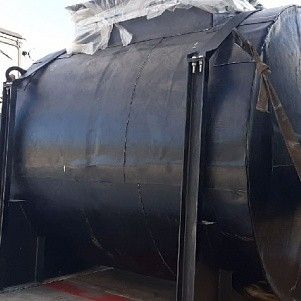

Резервуар стальной горизонтальный двустенный РГСД-5 м3 для ГСМ
Резервуар стальной горизонтальный двустенный РГСД-5 м3 для ГСМ
Цена от: 487,600.00
Резервуар стальной РГСД-16 м3 двустенный
Резервуар стальной РГСД-16 м3 двустенный
Цена от: 554,000.00
Резервуар стальной РГСД-18 м3 двустенный
Резервуар стальной РГСД-18 м3 двустенный
Цена от: 954,700.00
Резервуар стальной РГСД-20 м3 двустенный
Резервуар стальной РГСД-20 м3 двустенный

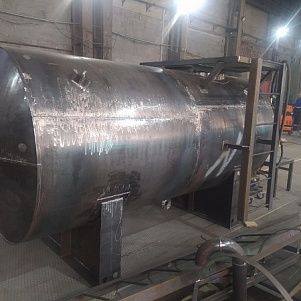

Резервуар стальной РГСД-25 м3 двустенный
Резервуар стальной РГСД-25 м3 двустенный
Резервуар стальной РГСД-30 м3 двустенный
Резервуар стальной РГСД-30 м3 двустенный
Резервуар стальной РГСД-40 м3
Резервуар стальной РГСД-40 м3
Резервуар стальной РГСД-50 м3 двустенный
Резервуар стальной РГСД-50 м3 двустенный

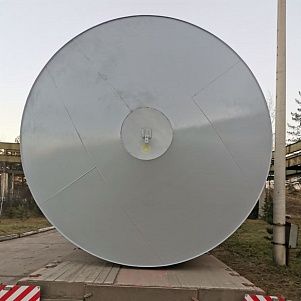

Резервуар стальной РГСД-55 м3 двустенный
Резервуар стальной РГСД-55 м3 двустенный
Цена от: 897,000.00
Резервуар стальной РГСД-8 м3 двустенный
Резервуар стальной РГСД-8 м3 двустенный
Резервуар горизонтальный стальной РГСд-5 м3 двустенный
Резервуар горизонтальный стальной РГСд-5 м3 двустенный

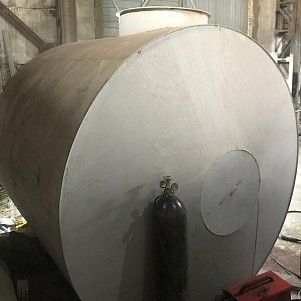

Резервуар горизонтальный стальной РГСд-5 м3 для нефтепродуктов
Резервуар горизонтальный стальной РГСд-5 м3 для нефтепродуктов

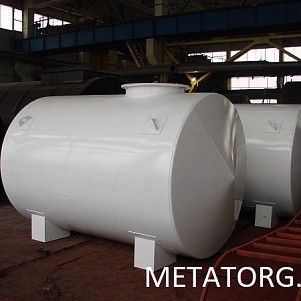

Резервуары стальные РГСД 6 м3
Резервуары стальные РГСД 6 м3

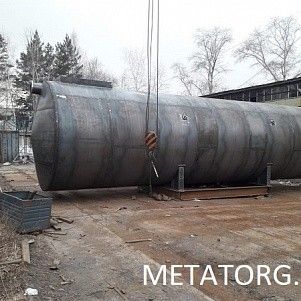

Резервуары стальные РГСД-100 м3
Резервуары стальные РГСД-100 м3

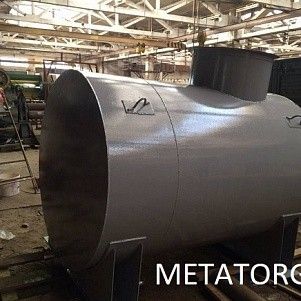

Резервуары стальные РГСД-3 м3
Резервуары стальные РГСД-3 м3

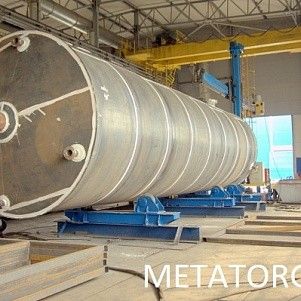

Резервуары стальные РГСД-75 м3
Резервуары стальные РГСД-75 м3

ГК МеталлЭнергоХолдинг предлагает купить резервуары горизонтальные стальные двустенные РГСД высокого качества по ценам изготовителя. Реализуем емкости из наличия и под заказ с доставкой в любой регион России и страны ближнего зарубежья. Принимаем оплату наличными, возможен безналичный расчет.

Описание резервуаров стальных горизонтальных двустенных

Резервуары с двойной стенкой используются для приема/выдачи, хранения, транспортировки жидкостей и вязких сред, растворов, суспензий, эмульсий. Сварными емкостями оснащаются нефтебазы и нефтехранилища, резервуарные парки, АЗС, предприятия нефтеперерабатывающей, химической и пищевой промышленности. Сфера применения резервуаров зависит от его типа и климатического исполнения, марки стали, комплектации, способа монтажа.

Особенности конструкции резервуаров тип РГСД

Емкости стальные для хранения жидких сред бывают нескольких типов — вертикальные и горизонтальные, для наземного или подземного монтажа. Резервуары изготавливаются по ГОСТ 17032-2010. Двустенные емкости предназначены для эксплуатации в следующих условиях:

  • Температура окружающего воздуха от -60°C до +50°C.
  • Внутреннее давление менее 0,07 МПа или 0,7 кгс/см2.
  • Показатель межстенного вакуума менее 0,001 МПа или 0,01 кгс/см2.
  • Сейсмичность района строительства менее 7 баллов по 12-балльной шкале MSK.

Конструкция РГСД представляет собой резервуар с расположенной внутри емкостью по типу «стакан в стакане». Межстенное пространство заполняют:

  • демпфирующими жидкостями — тосолом, антифризом, этиленгликолем;
  • инертными газами, например, азотом;
  • теплоизоляционными материалами.

К жидкостям, предназначенным для заполнения межстенного пространства, предъявляются следующие требования:

  • их плотность выше, чем у хранимого продукта, а t вспышки не менее +100°C;
  • они не вступают в реакцию с металлом и другими материалами, из которых изготовлена емкость и хранимым веществом;
  • химические и физические свойства демпфирующих жидкостей сохраняются на протяжении всего срока службы емкости.

Двойная стенка позволяет снизить теплопотери, что положительно сказывается на экономии энергии при обогреве емкостей. Использование двустенных резервуаров обеспечивает безопасность хранения топлива и других сред, снижает взрыво- и пожароопасность, сводит к минимуму риск утечки.

Основные типы и параметры РГСД

Емкости изготавливаются одно- или многокамерными, у которых внутреннее пространство разделяется на отсеки герметичными перегородками. Рекомендуемый стандартный объем сварных емкостей от 3 до 100 м3 при толщине стенок от 4,0 до 10,0 мм.

Производственный процесс по изготовлению резервуаров стальных от предприятия МеталлЭнергоХолдинг


Справочные размеры и вес резервуаров и емкостей РГСД ( двустенные ) для ГСМ и нефтепродуктов указан в таблице.

Тип

Емкость, м3

Диаметр D, м

Длина L, м

Вес, т

Площадь поверхности, м2

наружная

внутренняя

РГСД-3

3,0

1,4

2,06

0,83

13

16

РГСД-5

5,0

1,9

2,0

1,1

19

23

РГСД-10

10,0

2,07

3,4

1,8

27

33

РГСД-15

15.0

2,1

4.9

2,6

37

44

РГСД-20

20,0

2,4

4,9

3,1

44

51

РГСД-25

25,0

2,5

6,6

3,7

52

67

РГСД-30

30,0

2,6

7,6

4,4

62

77

РГСД-40

40,0

2,7

9,6

5,5

74

89

РГСД-50

50,0

2,8

9,6

6,5

92

110

РГСД-60

60,0

2,9

10,6

7,1

105

126

РГСД-75

75,0

3,1

9,6

8,5

109

132

РГСД-100

100,0

3,24

12,6

10,9

140

168

Комплектация от Завода МеталлЭнергоХолдинг на резервуары двустенные

Все элементы и детали сварных емкостей делятся на основные и вспомогательные. К первому типу относятся детали корпуса, перегородки, элементы жесткости, люки, штуцеры, накладки, ложементы, опоры. Ко второму — лестницы, ограждения, перила, площадки обслуживания. Также могут быть установлены дыхательные клапаны, замерные устройства, датчики уровня, сигнализаторы, термометры, манометры. Комплектация РГСД вспомогательным оборудованием зависит от его объема и назначения.

Емкости для подземного размещения изготавливаются с минимальным промежутком между стенками 4,0 мм. Внешние стенки изготавливаются полистовым или рулонным способом. Сварка продольных и поперечных швов выполняется встык или внахлест.

Резервуары изготавливаются с плоскими или коническими днищами, отбортованными и неотбортованными. Детали днищ производятся в соответствии с ГОСТом 12620, 12619,12622, 12621,12623. По требованию заказчика возможно изготовление днищ других форм и размеров.

Фланцы патрубков на условное давление до 0,25 МПа производятся по ГОСТу 12820. Перегородки между отсеками рекомендуется делать двойными. Это позволяет свести к нулю риск утечки и смешивания разных типов топлива при нарушении герметичности одной из стенок. В точках расположения опорных деталей внутри горизонтальных емкостей устанавливаются диафрагмы треугольной формы.

К фасонкам их крепят сваркой или болтами. Вместо диафрагм могут быть установлены сплошные кольца таврового сечения. Они способны обеспечить максимальную прочность конструкции. Для изготовления промежуточных элементов жесткости используют уголковую сталь с сечением 80x60 мм или 100x63 мм. Патрубки для подключения технологического оборудования и люки-лазы с минимальным диаметром 80,0 мм располагаются в верхней части емкости.

РГСД для подземной установки конструируются с люками и патрубками, вынесенными на высоту 0,2 м на уровнем грунта. Многокамерные емкости оснащаются люками и патрубками по числу отсеков. Для усиления отверстий в стенках и днище применяются накладки, которые имеют одинаковую толщину со стенкой. Диаметр накладки равен двум диаметрам технологического отверстия. Патрубки Ду менее 50 мм монтируются без усиливающих деталей. Площадки обслуживания, переходы и ограждения производят по ГОСТу 25772 — высота перил 1,25 м, ширина площадки 0,7 м. Маршевые лестницы изготавливаются по ГОСТу 23120 — ширина 0,7 м, глубина ступени 0,2 м, расстояние между ними 0,25 м. Лестницы обязательно оснащаются поручнями высотой 1,0 м, выдерживающими нагрузку 0,9 kH (более 90 кг). Конструкция в целом способна выдержать нагрузку до 4,5 kH или 458 кг.

Материалы и технологии при производстве резервуаров для топлива

Для изготовления элементов конструкции используются углеродистые и низколегированные стали по ГОСТ 27772-88. Это С245, С345, а также 09Г2С. Допускается применение других марок стали, если их качественные и эксплуатационные характеристики не уступают сталям, указанным в стандарте. Детали корпуса, изготовленные из конструкционной стали, имеют большой запас прочности, обладают твердостью, износостойкостью, устойчивостью к механической деформации, воздействию высоких и низких температур. Герметичность резервуаров обеспечивает качественная сварка.

Стали для строительных конструкций свариваются без ограничений. При сварке деталей образуется прочный соединительный шов с плотной структурой, которых выдерживает большие нагрузки, в том числе при воздействии агрессивных сред.

Отгрузка резервуара тип РГС-5 м3 заказчику под ГСМ в город Новый Уренгой


Для защиты емкостей от коррозии наружные и внутренние стенки, а также все элементы конструкции покрывают антикоррозионными составами по РД 413160-02-01297858-03. Резервуары, предназначенные для наземной или подземной установки, проходят обязательный контроль качества на производстве. Проводятся испытания на герметичность корпуса гидравлическим или пневматическим способом, контроль габаритных размеров конструкции, проверка качества сварных соединений.

Чтобы рассчитать стоимость или сделать заказ на резервуары стальные РГСД, позвоните по телефону, указанному на сайте или напишите на электронный адрес компании. Наши специалисты помогут подобрать оптимальную комплектацию для наземной или подземной емкости, подробно расскажут об условиях оплаты, сориентируют по срокам доставки. Резервуары стальные РГСД ( резервуар горизонтальный стальной двустенный ) от производителя Группа Компаний МеталлЭнергоХолдинг

Нашим предприятием производятся следующие РГСД резервуары стальные двустенные

  • вертикальные
  • горизонтальные
  • имеющие внутренние перегородки
  • с обвязкой
  • без обвязки
  • для наземного хранения
  • резервуары двустенные подземные - для подземного хранения
