П-образные металлические опоры для размещения дорожных знаков, указателей и информационных щитов над проезжей частью. Изготовление по проектным размерам и условиям эксплуатации.

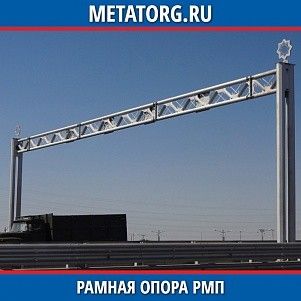

Рамные металлические опоры для размещения дорожной информации

Конструкция состоит из вертикальных стоек и горизонтальной ригельной части, образующих П-образную раму. Такое решение применяется там, где знак или информационный щит необходимо поднять над дорогой и обеспечить его видимость с требуемого расстояния.

Где применяются П-образные дорожные опоры

Рамные конструкции устанавливаются на автомобильных дорогах, развязках, подъездных путях и других транспортных объектах. Конкретная конфигурация зависит от ширины перекрываемого участка, количества размещаемых знаков и проектных требований.

Основные области применения:

автомобильные дороги общего пользования;
транспортные развязки;
многополосные участки дорог;
подъезды к промышленным объектам;
территории логистических комплексов;
въезды и выезды с крупных площадок;
участки размещения маршрутных и информационных указателей.

Ригель используется как несущая часть для установки дорожной информации над полосами движения. На одной раме могут размещаться как отдельные знаки, так и несколько элементов, если это предусмотрено проектом.

На конструкции могут крепиться:

дорожные знаки;
информационные щиты;
указатели направлений;
таблички маршрутизации;
элементы информационного оформления;
дополнительное оборудование по проекту.

Каркас формируется из металлических несущих элементов, которые объединяются в жесткую пространственную систему. Сечение стоек и ригеля подбирается с учетом пролетов, ветровой нагрузки и массы устанавливаемого оборудования.

В состав опоры обычно входят:

две вертикальные стойки;
горизонтальный ригель;
узлы соединения элементов;
опорные части;
крепления для дорожных знаков;
монтажные элементы;
защитное покрытие металла.

Конкретная схема может отличаться в зависимости от проектной длины пролета и требований к монтажу.

Какие параметры определяют исполнение опоры

Для П-образных рамных конструкций нет одного универсального размера. Геометрия выбирается под конкретную дорогу, поэтому основными исходными данными становятся ширина пролета и требуемая высота установки информационного оборудования.

Ключевые параметры для расчета:

ширина перекрываемой проезжей части;
высота ригеля над дорожным покрытием;
число полос движения;
размер и количество устанавливаемых знаков;
масса информационных панелей;
ветровой район;
условия монтажа и эксплуатации.

Исполнение может различаться по габаритам, конфигурации стоек, типу ригеля и способу соединения элементов. При транспортных ограничениях крупную конструкцию предусматривают в разборном виде с последующей сборкой на объекте.

Возможные различия исполнения П образных опор

Параметр	Варианты
Ширина пролета	Определяется проектом
Высота конструкции	Подбирается под дорожный габарит
Количество знаков	Зависит от схемы организации движения
Исполнение ригеля	Определяется расчетом конструкции
Соединение элементов	Сварное или сборно-разборное по проекту
Защитное покрытие	Назначается по условиям эксплуатации

Дорожные щиты и указатели имеют значительную площадь, поэтому ветер создает нагрузку не только на сами панели, но и на ригель, стойки, соединения и фундамент. Чем больше площадь установленного оборудования, тем существеннее влияние ветрового воздействия.

Высота установки над проезжей частью

Положение ригеля выбирается так, чтобы конструкция обеспечивала предусмотренный проектом дорожный габарит и не препятствовала движению транспорта. Высота также влияет на общую длину стоек и расчетные усилия в металлоконструкции.

Крепление к фундаментам

Вертикальные стойки передают нагрузку на фундаментные основания. Способ крепления определяется конструкцией опоры и проектным решением, а фундамент рассчитывается с учетом массы рамы, ветрового воздействия и характеристик грунта.

При устройстве основания проверяют:

положение стоек по осям;
расстояние между фундаментами;
отметки установки;
вертикальность опор;
параметры закладных элементов;
соответствие анкеров проекту;
готовность площадки к монтажу ригеля.

Изменять фундаментную схему без проверки расчетов несущей конструкции не рекомендуется.

Защита металлоконструкции от коррозии

Рамные дорожные опоры постоянно эксплуатируются на открытом воздухе и подвергаются воздействию осадков, температурных перепадов и дорожной среды. Поэтому металлические поверхности требуют долговременной антикоррозионной защиты.

При выборе покрытия учитывают:

климатические условия;
влажность среды;
воздействие дорожных реагентов;
срок эксплуатации объекта;
возможность последующего обслуживания;
требования проектной документации.

Установка выполняется после готовности фундаментных оснований. В зависимости от размеров конструкция может собираться на площадке из отдельных элементов, после чего стойки и ригель устанавливаются в проектное положение грузоподъемной техникой.

Основные этапы монтажа:

проверка положения фундаментов;
подготовка элементов металлоконструкции;
установка вертикальных стоек;
монтаж горизонтального ригеля;
выверка геометрии;
фиксация соединений;
установка дорожных знаков и щитов.

Для подготовки П-образной опоры необходимо получить исходные данные по трассе и установленному на ней информационному оборудованию. Чем точнее техническое задание, тем меньше изменений потребуется при разработке конструкции.
