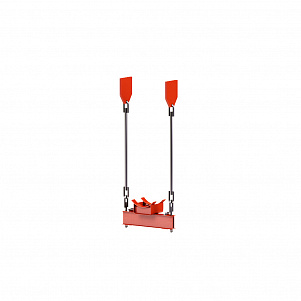

Подвеска жесткая ТС-680.00.000 серия 5-903-13 выпуск 6-95 от производителя ГК «МеталлЭнергоХолдинг»

Производственные предприятия ГК «МеталлЭнергоХолдинг» принимают заказы на изготовление жестких подвесных конструкций для трубопроводов типа ТС680 серии 5.903. Их используют для монтажной фиксации тепловых сетей диаметром от 50 до 1400 мм, по которым может транспортироваться перегретая вода до 200 °C давлением 2,5 МПа (25 кг/см²) или насыщенный пар 4,0 МПа (40 кг/см²) 440 °C. При этом температура наружного воздуха может быть в пределах от -30 до +60 °C.

Производство подвески жесткой ТС-680.00.000 серия 5-903-13 выпуск 6-95

Металлические подвески ТС680 изготавливаются из углеродистых сталей марок Ст3, 20, и 09Г2С. По согласованию заказчика они могут быть сделаны из проката нержавеющих сплавов 20Х1М1Ф1ТР и 12Х18Н10Т. Для защиты от коррозии изделия из углеродистых сталей окрашиваются за два раза по грунту или покрываются слоем цинка по технологии горячего оцинковывания. Заказчик может заказать подвески без окрашивания и нанесения цинка. В этом случае перед отправкой покупателю металл покрывается тонким слоем защитной смазки.

Конструкция металлических беспружинных подвесок ТС680 рассчитана на вертикальное весовое давление от участков стальных трубопроводов водяной тепловой сети и паропроводов, размещенных горизонтально. При этом учитывается не только вес трубы, но и жидкости, находящейся внутри нее. Все металлические соединения, кроме резьбовых, выполнены дуговой сваркой.

Конструкции подвески жесткой ТС-680.00.000 серия 5-903-13 выпуск 6-95 различаются по способу крепления трубопровода, монтажной длине и несущей способности. Всего в типовой серии разработано 142 варианта без учета вертикальных размеров, которые определяются проектом строительства, исходя из реальных условий на объекте. Конструкция подвески не предусматривает наличия пружинных компенсаторов.

Свойства жестких подвесок тепловых сетей

Характеристики ТС-680.00.000

Параметр

Значение

Диаметр, мм

монтируемого трубопровода 25–1400
вертикальных стержней 12–42

Ширина опорной полки, мм

65–1580

Длина пролетов, метров

12–18

Высота подвески, мм

до 2000

Материал

Ст3, 20, 09Г2С

Несущая способность подвесок определяет их установку с шагом пролетов от 12 до 18 метров. Для таких элементов, как зажимные хомуты, резьбовые тяги и анкерные крепления определяются типовыми чертежами как максимально допустимые. В качестве замыкающего звена используется гладкая тяга круглого сечения с концевой резьбой. Минимальная длина этого элемента должна быть на 200 мм больше наружного диаметра трубопровода. Для увеличения вертикального размера подвески могут использоваться регулировочные резьбовые муфты.

Предельная весовая нагрузка на подвески жесткой конструкции определяется сечением вертикального несущего стержня. Для проведения сварочных работ применяются материалы, указанные в рабочих чертежах типовой серии и СНиП 11-23-81. Стальные сплавы, сварочные материалы и технология изготовления подвесок соответствуют требованиям технических условий и государственных стандартов. Резьбы на всех деталях соответствуют ГОСТ 24705-81. Все допуски на резьбы по грубому классу. Для гаек показатель соответствует классу 7h, для болтов — 8g по ГОСТ 16093-81.

Купить подвеску жесткую ТС-680.00.000 серия 5-903-13 выпуск 6-95 по выгодной цене

Свяжитесь с нами онлайн, по телефону +375-82-003-210-437 или e-mail minsk@metatorg.ru, чтобы с доставкой купить подвеску жесткую ТС-680.00.000 серия 5-903-13 выпуск 6-95. Скидки оптовикам!
