Подвески судовых трубопроводов РИДФ

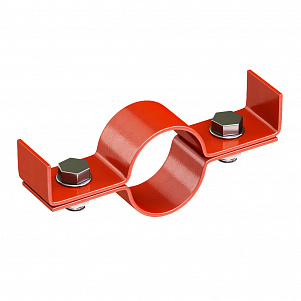

Подвески судовых трубопроводов РИДФ.301525.001. Тип 1
Подвески судовых трубопроводов РИДФ.301525.001. Тип 1
RUB

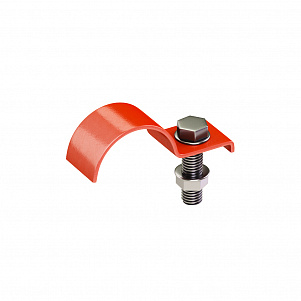

Подвески судовых трубопроводов РИДФ.301525.001. Тип 2
Подвески судовых трубопроводов РИДФ.301525.001. Тип 2
RUB

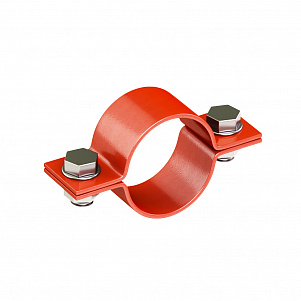

Подвески судовых трубопроводов РИДФ.301525.001. Тип 3
Подвески судовых трубопроводов РИДФ.301525.001. Тип 3
RUB

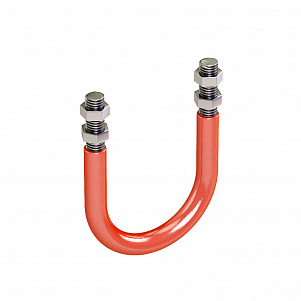

Подвески судовых трубопроводов РИДФ.301525.001. Тип 4
Подвески судовых трубопроводов РИДФ.301525.001. Тип 4
RUB

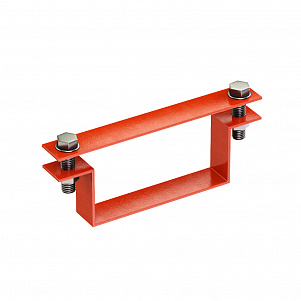

Подвески судовых трубопроводов РИДФ.301525.001. Тип 5
Подвески судовых трубопроводов РИДФ.301525.001. Тип 5
RUB

Подвески судовых трубопроводов Тип 5 ТУ 5-89 РИДФ.301525.001 от производителя

Подвески судовых трубопроводов РИДФ.301525.001. Тип 5 – это особый крепеж для различных плавучих транспортных средств.

Характеристики подвесок РИДФ.301525.001 для судовых трубопроводов

В конструкции присутствует хвостовик, который одним концом приварен к подвеске. Его свободный конец уже на объекте приваривается к стальному несущему элементу в помещении (тавру, швеллеру, уголку, стальной полосе) с учетом нагрузки трубопровода.

В комплектацию подвески РИДФ.301525.001 входят:

  • хомут;

  • 2 болта ГОСТ 7798-70;

  • 2 гайки ГОСТ 5915-70;

  • 2 прокладки из резины или паронита.

Технические показатели подвесок РИДФ.301525.001. Тип 5 для судовых трубопроводов

Параметр

Значение, единица измерения

Условный проход (Ø подвески)

10 – 160 мм

Наружные диаметры фиксируемых труб

Дн6 –156 мм

Форма труб

цилиндрические, конические

Материал

сталь марки Ст3

Антикоррозионное покрытие

грунт ГФ-021

Масса 1 шт.

От 0,01 кг до 0,97 кг

Серийные подвески типа 5 для судовых трубопроводов производятся стандартными по типовому проекту. Но под заказ возможно изготовление по особым чертежам. По просьбе покупателя допускается производство отдельных партий из сталей других марок, в т.ч. нержавеющих. Также под заказ возможно изготовление для нестандартных диаметров труб.

Применение подвесок судовых трубопроводов РИДФ.301525.001. Тип 5

Жёсткие подвески РИДФ.301525.001. типа 5 предназначены для крепления разнообразных трубопроводов. Также этот крепеж отлично подходит для фиксации ТЗК (труб защиты кабелей) от механических воздействий, вентиляционных контуров и других систем не только на водных судах, но и на самых разных промышленных объектах. Сами фиксируемые трубы могут быть как изолированными, так и без изоляции. Для покупки подвески судовой РИДФ.301525.001 обратитесь к нашим менеджерам по номеру телефона +375-82-003-210-437 или электронной почте minsk@metatorg.ru

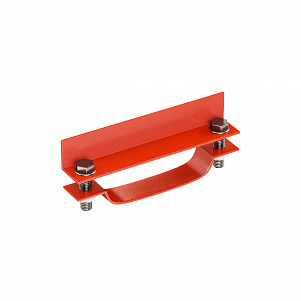

Подвески судовых трубопроводов РИДФ.301525.001. Тип 6
Подвески судовых трубопроводов РИДФ.301525.001. Тип 6
RUB

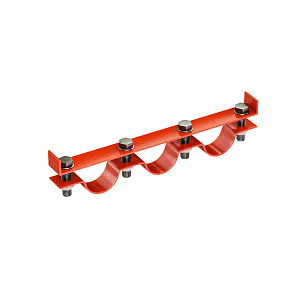

Подвески судовых трубопроводов РИДФ.301525.001. Тип 7
Подвески судовых трубопроводов РИДФ.301525.001. Тип 7
RUB

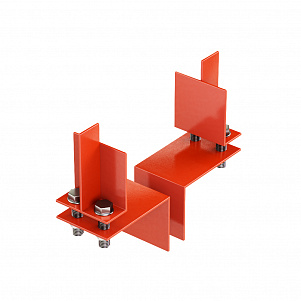

Подвески судовых трубопроводов РИДФ.301525.001. Тип 8
Подвески судовых трубопроводов РИДФ.301525.001. Тип 8
RUB
Подвески судовых трубопроводов РИДФ.301525.001. Тип 9
Подвески судовых трубопроводов РИДФ.301525.001. Тип 9
RUB

Подвески судовых трубопроводов РИДФ в наличии на складе

ГК МеталлЭнергоХолдинг принимает заказы на изготовление и поставку подвесок типа РИДФ для фиксации труб на морских и речных судах. Они относятся к категории арматурных креплений, которые были созданы специально для корабельных трубопроводных линий. С их помощью осуществляется надежное крепление труб на любой ровной поверхности. Крепеж используется для прокладки открытых и изолированных трубопроводов и предусматривает широкий ассортимент разных изделий.

Типовые чертежи предусматривают 9 конструктивных исполнений для крепления, как отдельной трубы, так и нескольких трубопроводов сразу. Каждая конструкция разработана таким образом, чтобы обеспечить максимальную прочность и надежность крепления. Это требуют сложные условия эксплуатации судового оборудования, поскольку во время движения все части и элементы судна подвергаются усиленному механическому и вибрационному воздействию. Поэтому для изготовления подвесок используется металлопрокат из стальных сплавов повышенной прочности с уникальными эксплуатационными свойствами.

Основными параметрами для правильного выбора крепежа для судовых трубопроводов являются:

  • диаметр и количество фиксируемых труб;

  • габаритные размеры изделия;

  • толщины металла и масса;

  • способ крепления и площадь контактной поверхности.

Крепеж может быть установлен на специальных болтах или с помощью сварки.

Основные характеристики типовых подвесок для судовых трубопроводов показаны ниже.

Принятая маркировка

Номер серийного чертежа

Наружный диаметр трубы, мм

Диаметр условного прохода, мм

Масса изделия, кг

20-СТ

РИДФ.301525.018

14, 16

20

0,012

20-АМг

РИДФ.301525.020

14, 16

20

0,004

25-СТ

РИДФ.301525.018-01

18, 20, 22

25

0,014

25-АМг

РИДФ.301525.020-01

18, 20, 22

25

0,005

30-СТ

РИДФ.301525.018-02

25

30

0,015

30-АМг

РИДФ.301525.020-02

25

30

0,005

35-СТ

РИДФ.301525.018-03

28,30, 32

35

0,019

35-АМг

РИДФ.301525.020-03

28,30, 32

35

0,007

40-СТ

РИДФ.301525.018-04

34, 36

40

0,020

40-АМг

РИДФ.301525.020-04

34, 36

40

0,007

45-СТ

РИДФ.301525.018-05

38, 40

45

0,022

45-АМг

РИДФ.301525.020-05

38, 40

45

0,008

50-СТ

РИДФ.301525.018-06

42, 45

50

0,043

50-АМг

РИДФ.301525.020-06

42, 45

50

0,015

60-СТ

РИДФ.301525.018-07

55, 56, 57

60

0,047

60-АМг

РИДФ.301525.020-07

55, 56, 57

60

0,016

Дополнительно подвески могут быть укомплектованы резиновыми прокладками, которые одеваются на плоскую поверхность. Резина способствует снижению уровня вибрации, и защищают металл от воздействия сил трения при тепловых расширениях труб от нагретой среды. Применение креплений заводского изготовления обеспечивает длительную и безопасную эксплуатацию судовых трубопроводов для транспортировки различных рабочих сред и прокладки кабельных линий.

Для того чтобы оформить заказ, заполните форму заявки на сайте или свяжитесь с представителем компании. Дополнительная информация, технические консультации и уточнение цен по телефону. При необходимости будет обеспечена доставка изделий по указанному адресу.
