Хомут червячный оцинкованный

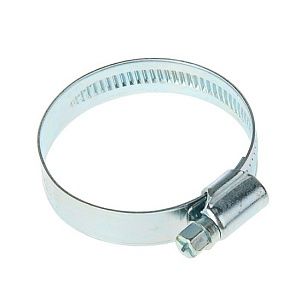

Хомут червячный 100-120/9 оцинкованный W1
Хомут червячный 100-120/9 оцинкованный W1
Хомут червячный 70-90/9 оцинкованный W1
Хомут червячный 70-90/9 оцинкованный W1
Хомут червячный оцинкованный AISI 201 100x120x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 100x120x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 10x16x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 10x16x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 110x130x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 110x130x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 120x140x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 120x140x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 12x20x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 12x20x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 130x150x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 130x150x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 140x160x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 140x160x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 150x170x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 150x170x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 160x180x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 160x180x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 16x25x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 16x25x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 170x190x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 170x190x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 180x200x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 180x200x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 190x210x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 190x210x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 200x220x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 200x220x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 20x32x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 20x32x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 210x230x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 210x230x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 25x40x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 25x40x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 32x50x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 32x50x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 40x60x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 40x60x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 50x70x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 50x70x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 60x80x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 60x80x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 70x90x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 70x90x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 80x100x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 80x100x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 90x110x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный AISI 201 90x110x12 мм ГОСТ 28191-89
Хомут червячный оцинкованный W1 100x120x9 мм ГОСТ 28191-89
Хомут червячный оцинкованный W1 100x120x9 мм ГОСТ 28191-89
Хомут червячный оцинкованный W1 10x16x9 мм ГОСТ 28191-89
Хомут червячный оцинкованный W1 10x16x9 мм ГОСТ 28191-89
Хомут червячный оцинкованный W1 110x130x9 мм ГОСТ 28191-89
Хомут червячный оцинкованный W1 110x130x9 мм ГОСТ 28191-89
Хомут червячный оцинкованный W1 120x140x9 мм ГОСТ 28191-89
Хомут червячный оцинкованный W1 120x140x9 мм ГОСТ 28191-89

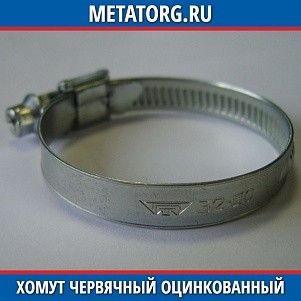

Хомут червячный оцинкованный

Хомут с узлом зажима червячного типа применяют для соединения труб, патрубков, рукавов, шлангов в гидравлических и пневматических системах отопления, водопотребления и воздуховодов. Недорогие крепежные изделия из стали с цинковым покрытием обеспечивают герметичную фиксацию плавной, бесступенчатой затяжкой. Группа компаний МеталлЭнергоХолдинг предлагает купить полный размерный ряд хомутов червячных оцинкованных, ГОСТ 28191-89 – по невысокой цене производителя.

Конструкция и принцип действия

Конструкция хомута червячного представляет собой прессованную, частично перфорированную или гофрированную ленту, с устройством зажима на конце. При установке лента образует кольцо по периметру, соединяемых деталей. Затяжка осуществляется винтом со специальной резьбой, по принципу червячной передачи, где винт – червяк, а лента – своеобразное червячное колесо.

Угол резьбы винта, и соответственно выполненные отверстия или гофры на поверхности ленты, способствуют равномерному распределению усилия сжатия и обеспечивают оптимальный момент затяжки. Сопротивляемость коррозии от воздействий внешней среды обеспечивается нанесением цинка – слоем не менее 6 мкм.

Технические характеристики

В зависимости от размеров и механических свойств стали, изделия рассчитаны на динамические и статические нагрузки и напряжения, которые не вызовут деформации и рассоединения, в условиях длительной эксплуатации. Хомуты червячные оцинкованные выпускают в легкой или тяжелой серии.

ГОСТ 28191-89 установил широкий диапазон диаметров червячных оцинкованных хомутов. Размеры адаптированы под стандартные параметры трубных деталей. Главными параметрами, которые указываются в обозначении изделий, являются наименьший и наибольший диаметры и ширина ленты.

Таблица 1. Варианты исполнения

Хомут червячный, оцинкованный

Ширина ленты, мм

Толщина ленты, мм

Момент затяжки рекомендуемый (max), Н/м

Варианты соотношения Ø (наименьший х наибольший), мм

W1

9

0,6

5(8)

8х12, 12х16, 12х20, 16х25, 20х32, 25х40, 32х50, 40х60, 50х70, 60х80, 70х90, 80,100, 100х120, 110х130, 120х140, 130х150, 140х160, 150х170, 190х240, 240х260, 310х330

W2

AISI 201

12

6 (10)

Для оцинкованных хомутов червячных применяют углеродистые стали с пределом прочности не менее 392 МПа. К хомутному кольцу предъявляются требования к качеству поверхности и кромок. Они должны быть гладкими, без заусенца, который может повредить материал соединяемых деталей и травмировать рабочих, выполняющих монтаж. При установке червячных изделий возможна установка уплотнителей из эластомеров.

Сфера использования

Хомуты с червячным зажимом используют в системах с умеренными вибрациями, с давлением до 7,0 МПа, при температурных перепадах от – 60°С до +120°С. Хомутные соединения червячного типа применяют при монтаже трубопроводных систем и для ремонтных работ по устранению протечек, замене участков труб.

По техническим и эксплуатационным характеристикам хомуты червячного типа, с покрытием из цинка подходят для установки:

· на компрессорных станциях;

· в трубопроводной обвязке резервуаров;

· на оборудование водяных скважин;

· в системах охлаждения теплотехники;

· на топливопроводах;

· в технологических установках, транспортирующих масла, техническую воду, сжатый воздух.

Потребителями оцинкованных червячных хомутов являются промышленные и сельскохозяйственные предприятия, коммунальные службы, частный жилой сектор. Червячный зажим не требует специальных навыков при монтаже. Невысокая трудоемкость сборки делает их востребованными при прокладке временных участков эластичных трубопроводов, для транспортировки жидких и газообразных веществ.

Преимущества

Оцинкованные хомуты с узлом зажима червячного типа относятся к часто применяемым крепежным устройствам по причине:

· прочного и герметичного соединения;

· возможности многократной – до 50 раз, переустановки – без потери характеристик;

· наличия моделей с элементами из нержавеющей стали;

· широкого размерного ряда;

· невысокой цены.

ГК МеталлЭнергоХолдинг предоставляет экономически выгодную возможность купить сертифицированные хомуты червячные оцинкованные. Установка качественного хомутного соединения на трубопроводную систему увеличит срок эксплуатации и исключит протечки. Позвоните по номеру телефона, указанному на сайте, или напишите на электронной адрес компании. Поможем с выбором оптимальных параметров, согласуем удобные условия оплаты, организуем быструю, бережную доставку.
