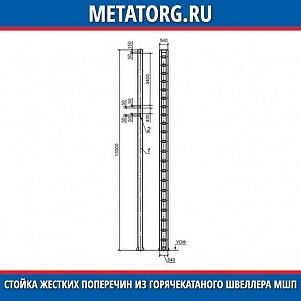

Стойка жестких поперечин из горячекатаного швеллера МШП

Стойка жестких поперечин из горячекатаного швеллера МШП1-10-100
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-100
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-100С
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-100С
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-120
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-120
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-120С
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-120С
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-150
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-150
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-150С
Стойка жестких поперечин из горячекатаного швеллера МШП1-10-150С
RUB

Стойка жестких поперечин из швеллера МШП1-10-150С

Стойка жёстких поперечин МШП1-10-150С – это металлоконструкция коробчатого типа с прямоугольным сечением.

Характеристики стойки жестких поперечин МШП1-10-150С

Стойки под жесткие поперечины МШП1-10-150С производятся из горячекатаных швеллеров по тип. проекту №6226и согласно нормативам ТУ 5264-866-01393674-2012.

Расшифровка аббревиатуры МШП1-10-150С:

  • «М» – металлическая опора для электрической контактной сети;

  • «Ш» – швеллер горячекатаный;

  • «П» – под жёсткую поперечину;

  • «1» – один пояс;

  • «10» – округленная высота стойки 9,6 метров;

  • «150» – округленная несущая способность;

  • «С» – сталь низколегированной марки С345.

Технические свойства стойки жестких поперечин МШП1-10-150С

Параметр

Значение, единица измерения

Опорная поверхность

420х650 мм

Расстояние между крепежными фундаментными болтами

400х500 мм

Высота

9,6 метров

Масса конструкции

660 кг

Изгибающий момент

максимум 147 кНм

На бетонный фундамент стойки устанавливаются с помощью регулировочных шайб и 4 болтов М42 (анкерных). Защита от электрической коррозии обеспечивается изолирующими элементами (прокладки и втулки). Низколегированная углеродистая сталь хорошо переносит тяжелые погодные условия, в т.ч. обморожение, ветровую нагрузку на провода и т.д.

Применение стоек жестких поперечин МШП1-10-150С

Стойки МШП1-10-150С предназначены для установки ригелей контактной электросети на железной дороге. Они играют роль несущих опор контактных ж/д электросетей. На этих металлоконструкциях монтируются жёсткие поперечины, кронштейны, консоли. Высокая несущая способность стоек позволяет использовать их на скоростных участках железных дорог. Для покупки обратитесь к нашим менеджерам по номеру телефона +375-82-003-210-437 или электронной почте minsk@metatorg.ru


Стойка жестких поперечин из горячекатаного швеллера МШП1-12-100
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-100
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-100С
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-100С
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-120
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-120
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-120С
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-120С
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-150
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-150
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-150С
Стойка жестких поперечин из горячекатаного швеллера МШП1-12-150С
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-100
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-100
RUB

Стойка жестких поперечин из швеллера МШП2-12-100 по цене производителя

Опорная стойка жестких поперечин марки МШП2-12-100 – это специальная металлическая каркасная конструкция, устанавливаемая в целях организации бесперебойной подачи электроэнергии к железнодорожным магистралям. Изготавливается из ГК швеллера по нормам технической документации по ТП 622 и широко используется на тех участках железных дорог разного назначения, где предусмотрена их электрификация.

Общие сведения об МШП

  • Высокопрочные и легкие стойки с гранями поясов широко применяются в качестве основного несущего элемента разных опорных элементов.

  • Применение – для быстрой установки кронштейнов и консолей, а также поперечин с дополнительными ребрами жесткости.

  • Конструктивно стойка опор – это стальная конструкция П-образной формы;

  • В конструкции опорной стойки все сборные детали и элементы соединены с помощью сварки.

Основные эксплуатационные характеристики стойки жестких поперечин МШП2-12-100

Параметр

Значение

L, m

12,0

B

0,54

H

0,22

Марка стали

С245

Масса, т

0.78

Несущая способность, кН*м

117 и выше

Гололедно-ветровые районы

I-IV

Минимальная температура воздуха, °С

- 65,0

МШП2-12-100 состоит из трех основных сборных элементов:

  • Поясная пара, выполненная из двух ГК швеллеров, расположенных параллельно;

  • Комплект пластин с ребрами жесткости – обеспечивает крепление каркаса к фундаменту;

  • Дополнительные металлические планки из листовой стали.

Преимущества металлических стоек опор контактной сети

  • Высокая механическая прочность;

  • Коррозийная стойкость (покрытие по ГОСТ 9.307);

  • Малый собственный вес;

  • Простота монтажа;

  • Универсальность.

Где купить стойки МШП2-12-100 по доступной низкой цене

Группа компаний МеталлЭнергоХолдинг изготавливает и реализует стойки жестких поперечин в строгом соответствии с требованиями ТУ и ГОСТ. Каждому клиенту гарантируется:

  • высокое качество;

  • точность форм и размеров;

  • оперативная доставка;

  • выгодная цена.

Сделать заказ можно по телефону +375-82-003-210-437 или электронной почте minsk@metatorg.ru.


Стойка жестких поперечин из горячекатаного швеллера МШП2-12-100С
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-100С
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-120
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-120
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-120С
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-120С
RUB
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-150
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-150
RUB

Стойка жестких поперечин из швеллера МШП2-12-150 от производителя

Стойка жестких поперечин из горячекатаного швеллера МШП2-12-150 предназначена для сооружения линий контактной сети в длину железных дорог. У нее высокий показатель несущей способности, что обеспечивает выдерживание сильного натяжения проводов. Стойка представляет собой опорную металлическую конструкцию из стали, устанавливаемую на фундаменты типа ТСА (ТСП), железобетонные.

Технические свойства стойки жестких поперечин

Типовой проект № 6226И
Тип МШП2-12-150
Длина 12 м
Ширина верх/низ

540 мм

Материал изготовления Сталь С245
Материальное исполнение граней пояса Швеллер 30 У по ГОСТ 8240-97
Конструкция Из профиля, изготовленного горячекатаным методом
Технические Условия ТУ 5264-866-01393674-2012)
Ориентировочный вес 921.46 кг

Процентное содержание химических компонентов в составе материала С245 согласно ГОСТ 27772-88

C Si Mn Ni S P Cr N Cu
до 0.22 0.05 - 0.15 до 0.65 до 0.3 до 0.05 до 0.04 до 0.3 до 0.012 до 0.3

Купить, заказать стойки жестких поперечин по доступной цене с доставкой

Если у вас имеется необходимость в приобретении стойки жестких поперечин из г/к швеллера МШП2-12-150, предлагаем воспользоваться услугами нашей торгово-производственной Группы Компаний. Мы специализируемся на производстве, продаже и доставке таких конструкций, реализуем их на выгодных условиях производителя оптом и в розницу, по скидкам. Доставку вашего заказа организуем в любую точку РФ или в страну СНГ. В вашем распоряжении любой вид транспорта различного тоннажа. Возможно предоставление сопутствующих услуг, узнавайте о них и скидках у наших менеджеров.


Стойка жестких поперечин из горячекатаного швеллера МШП2-12-150С
Стойка жестких поперечин из горячекатаного швеллера МШП2-12-150С
RUB

Стойка жестких поперечин из горячекатаного швеллера МШП2-12-150С применяется при электрофикации железнодорожных дорог. Данная продукция используется в качестве основного несущего элемента в составе анкерных опор КС. Установка стоек выполняется на фундаментные основания типа ТСП, ТСА. Представленные товары производятся и реализуются ГК «МеталлЭнергоХолдинг».

Основные характеристики стойки жестких поперечин из горячекатаного швеллера МШП2-12-150С

Стойка жестких поперечин из горячекатаного швеллера МШП2-12-150С изготавливается в соответствии с требованиями стандарта ГОСТ 54270-2010. Представленная продукция обладает высокой несущей способностью, благодаря чему она может применяться в качестве опорных элементов на скоростных участках железнодорожных дорог.

Стойки выполнены из стальных элементов. Конструкция изделия пространственная, коробчатого сечения. Для соединения его элементов применяются сварные работы. При изготовлении стоек МШП2-12-150С применяются следующие стальные сплавы: 10ХСНД, 10ХНДП, Ст3пс5, 09Г2С.

Таблица 1. Основные характеристики МШП2-12-150С

Величина

Значение

Температура использования, 0С

до - 65

Гололедно-ветровой район использования, степень

1-4

Сейсмичность, балл

9

Несущая способность, кНм

более 117

Антикоррозийная обработка

да

Габаритные размеры (L*B*h), мм

1200*540*270

Длительность эксплуатации, лет

Не менее 25

Установка стоек на фундаментное основание выполняется с применением регулировочных шайб. Для защиты от воздействия электрической коррозии используются подкладки и втулки изолирующего типа.

Реализуемая продукция проходит проверку качества и соответствия стандартам ГОСТ, ТУ.

Как купить

Чтобы оформить заказ, получить дополнительные сведения, обращайтесь к нашим специалистам. На всю реализуемую продукцию оформляется официальная гарантия. Для постоянных клиентов существуют специальные предложения, бонусные программы, скидки.

Стойка жестких поперечин из горячекатаного швеллера МШП, назначение, описание, преимущества выбора

Опоры жестких поперечин МШП изготавливаются из специального горячекатаного швеллера, обеспечивающего конструкции повышенную прочность и надежность. Процесс производства строго регламентирован, а все основные типовые размеры предусмотрены специальным альбомом рабочих чертежей, объединенных в проекте 6226и.

Группа компаний МеталлЭнергоХолдинг предлагает на выгодных условиях стойки МШП. Гарантируется оперативность выполнения заказа и выгодная цена, а также – идеальное качество продукции, соответствие ТУ 5264-866-01393674 от 2012 года

Основные нормативно-технические документы

ПараметрДокументНомер
Маркировка стоекГОСТ Р54270
ОформлениеРазработка ЦНИИС№ 6226
Нанесение защитного покрытия (горячая оцинковка)ГОСТ9.307-89
Основные требования8240
Требования к стали

С245

Ст3пс5

С345

-/-27772

380-94

27772

Обозначение опор-/-54270

Сертификат качества ТС RUC-RU.ЖТ02.B.00790 подтверждает соответствие продукции всем установленным требованиям, предоставляется вместе с продукцией, паспортом и иной технической документацией.

Сырье, используемое для изготовления стоек

При изготовлении опорных стоек используют следующие виды:

- сталь обыкноченная углеродистая;

- низко легированная;

- атмосфероустойчивая.

Особенности нанесения символов

Сокращенное наименование позволяет легко и быстро подобрать требуемый тип стойки с учетом практического использования. В сокращенной аббревиатуре указывается:

ПараметрВарианты значений
Тип стойкиМ – материал;

Г- гнутый;

Ш - горячекатаный;

К - под консоль;

Ш - в качестве поперечины, жестко закрепленной

½ - число используемых поясов

Длина, см1000;

1200;

1400;

1500

Дополнительные данныеУказывается марка используемой стали

Маркировка

МШПДлина, мШирина, мВысота, мМарка стали СМасса, т
10-100/10-1509,60,540,22

0,27

0,3

2450,53 … 0,74
10-100С/10-150С9,60,540,18

0,22

0,27

2350,44 … 0,66
12-100/12-150120,540,22

0,27

0,3

2450,65 … 0,91
12-100С/12-150С120,540,18

0,22

0,27

2350,54 … 0,82
2-12-100/2-12-150120,540,22

0,27

0,3

2450,78 … 1,1
2-12-100С/2-12-150С120,540,18

0,22

0,27

2350,64 … 0,98

ГК «МеталлЭнергоХолдинг» предлагает изготовление и обеспечивает реализацию металлоконструкций любой сложности. Отгрузка товара осуществляется в кратчайшие сроки, доставки – в любую точку страны. Гарантируем высокое качество, соответствие ТУ и ГОСТ, а также выгодную цену!
