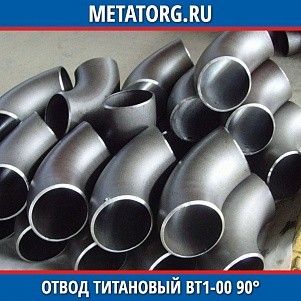

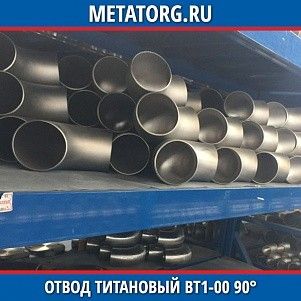

Отводы титановые 90° ГОСТ 17375-2001
Назначение, описание отводов титановых крутоизогнутых П90, изготовленных в соответствии с требованиями ГОСТ 17375

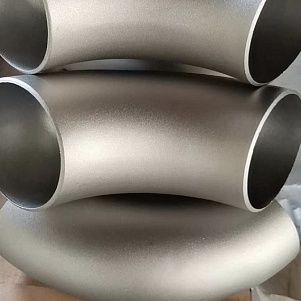

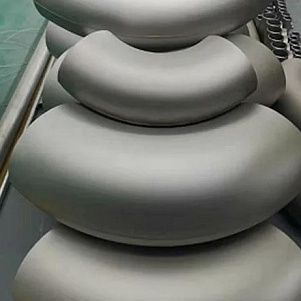

Титановый отвод – представляет собой соединительный элемент, используемый при необходимости изменить направление трубопровода, а также монтажа деталей, находящихся под определенным углом между собой. Их изготавливают из коррозионностойкого титанового сплава в соответствии с требованиями действующих ГОСТ, ОСТ и ТУ. Специализированная компания МеталлЭнергоХолдинг реализует отводы титановые 90 по цене производителя.
Каждая деталь на 100% соответствует требованиям отраслевого стандарта номер 17375. Стандартизация
|
Параметр |
Документ |
Номер |
|
Общие требования к деталям трубопровода |
ГОСТ |
17375_2001 |
|
Область применения |
17380_2001 | |
|
Условия применения |
356 | |
|
Разновидности изделий |
2.101_2016 | |
|
Исп. на растяж-е |
1497 6892 (ИСО) | |
|
Прокат |
ГОСТ |
1577 5520 |
|
Исп. на изгиб |
9454 11701 | |
|
Техусловия труб теплообменного оборудования |
33229 |
Современная промышленность изготавливает (а ГК МеталлЭнергоХолдинг реализует): - круглоизогнутые цельно- тянутые изделия; - изготовленные методом штамповки; - холоднокатаные гнутые; - сварные секционные отводы из титана.
Сфера применения Отводы титановые 90 используются на различных типах трубопроводных систем следующих типов коммуникаций: - сферы тепло- и водо- снабжения; - нефте-газовой, химической отраслей пром. производства. Преимущества Прочные соединительные детали могут быть применены независимо от типа рабочей среды, а также в условиях негативного внешнего воздействия. Изделия могут подвергаться разным видам техобработки, покрываться различными типами покрытий. В любом случае обеспечивается: - прочность и надежность; - минимальный коэффициент; - повышенная газовая герметичность.
Основные конструктивные параметры, размеры, диаметры отводов титановых а так же вес и масса 1 штуки
|
Ø усл.прох. см |
Ø наруж. |
угол |
Ширина от центра |
высота |
Длина по оси |
В |
M, масса отвода 90°, кг |
|
1,5 |
2,1 |
2 …4 |
28 |
14 |
56 |
38 |
0,04 - 0,07 |
|
2 |
2,7 |
2 …4 |
29 |
14 |
58 |
43 |
0,06 - 0,1 |
|
2,5 |
3,4 |
2 …4,5 |
38 |
18 |
76 |
56 |
0,1 – 0,2 |
|
3,2 |
4,2 |
2,6 …5 |
48 |
23 |
96 |
69 |
0,2 – 0,35 |
|
4 |
4,8 |
2,6 …5 |
57 |
29 |
114 |
82 |
0,2 – 0,35 |
|
5 |
6,0 |
2,9 …5,6 |
76 |
35 |
152 |
106 |
0,3 – 0,5 |
|
8 |
8,9 |
3,2 - 8 |
114 |
51 |
228 |
159 |
1,2 – 2,8 |
|
10 |
11,4 |
3,6 - 9 |
152 |
64 |
304 |
210 |
2,4 – 5,4 |
|
15 |
16,8 |
4,5 – 11 |
229 |
95 |
460 |
313 |
6,5 - 15 |
|
20 |
21,9 |
6 – 12,5 |
305 |
127 |
610 |
414 |
16 - 31 |
|
30 |
32,4 |
8 - 11 |
460 |
190 |
912 |
620 |
40 – 56 |
|
40,0 |
40,6 |
9 - 13 |
610 |
254 |
1112 |
810 |
82 - 112 |
|
50,0 |
50,8 |
11 |
762 |
320 |
1524 |
1016 |
162 |
|
60,0 |
61 |
13 |
914 |
380 |
1828 |
1220 |
266 |
|
80,0 |
81,3 |
- |
1220 |
507 |
2240 |
- |
- |
|
100,0 |
102 |
- |
1525 |
634 |
3050 |
- |
- |
По согласованию с клиентом, заказывающим партию товара ряд рекомендованных параметров может быть изменен (в пределах допусков, разрешенных отраслевым стандартом).
Параметры использования бесшовные приварные отводы применяют с учетом требований:
- Р до 32 МПа.
- Min T -70°С
- Max T +450°С.
Классификация деталей трубопровода из титана с учетом типа исполнения (для угла в 90°):
|
Название |
R |
Тип исполнения |
Класс прочности |
|
2D |
DN |
1 и 2 |
К34 – К60 |
|
3D |
1,5 DN |
-/- |
-/- |
Предельно допустимые отклонения размеров деталей (тип 1):
|
Ø |
D |
d |
|
≤ 60 |
- 0,8 … +1,6 |
± 0,8 |
|
60 - 114 |
± 1,6 |
± 1,6 |
|
114 - 219 |
- 1,6 … +2,4 |
± 1,6 |
|
219 - 457 |
- 3,2 … +4 |
± 3,2 |
|
457 - 610 |
- 4,8 … + 6,3 |
± 4,8 |
|
Свыше 610 |
-/- |
± 4,8 |
Предельно допустимые отклонения размеров деталей (тип 2):
|
Ø |
d |
|
≤ 60 |
± 0,5 – 1,5 |
|
60 - 125 |
± 1,5 – 2,5 |
|
125 - 200 |
± 1,5 – 2,5 |
|
250 300 |
± 3,0 |
|
400 - 800 |
± 4,8 |
Требования к маркам титана и титановых сплавов (деформируемых)
При изготовлении отводов 90 методом деформации применяется титан следующих марок: ВТ - 1-00 - 1-0 - 1-2 - до 22 вкл. ОТ - 4-0 - 4-1 - 4 ПТ - 1М - 7М - 3В - и другие Химический состав:
|
Элемент |
Массовая доля, % |
|
Титан |
основа |
|
Алюминий |
0,4 - 7 |
|
Ванадий |
0,5 – 5,5 |
|
Молибден |
0,5 – 6,5 |
|
Олово |
2 - 3 |
|
Цирконий |
0,3 – 3,0 |
|
Ниобий |
0,7 - 4 |
|
Марганец |
0,5 - 2 |
|
Хром |
0,2 - 2 |
|
Кремний |
0,08 - 4 |
|
Железо |
0,15 – 1,5 |
|
Кислород |
0,1 – 0,3 |
|
Водород |
0,008 – 0,015 |
|
Азот |
0,04 – 0,05 |
|
Углерод |
0,05 – 0,14 |
|
Остаток (примеси, суммарно) |
0,1 – 0,3 |
Полуфабрикат должен иметь нормированные механические свойства (соответствующие требованиям отраслевого стандарта) а также химический состав.
Готовые отводы характеризуются следующими механическими свойствами
|
Класс прочности |
Вр. сопр-е |
Предел текуч. |
Удл-е относит. |
Сужение относит. |
|
К34 - 60 |
333 – 590 Н/мм² |
206 – 460 Н/мм² |
24 – 18 % |
50 / 60 |
Коэффициент прочности отводов:
|
2D |
1,3 |
|
3D |
1,15 |
- Данные о качестве и свойствах отводов подтверждаются документами изготовителя, а также нанесенной соответствующей маркировкой.
Для того чтобы заказать и на выгодных условиях приобрести отводы титановые 90, необходимо сделать всего один телефонный звонок в офис компании МеталлЭнергоХолдинг. Опытный специалист фирмы поможет оформить заказ на взаимовыгодных условиях и проконтролирует процесс передачи готовой продукции клиенту на всех этапах совершения сделки!
