Гайки шлицевые

Гайки шлицевые AISI 304 112x80x25 мм
Гайки шлицевые AISI 304 112x80x25 мм
Гайки шлицевые AISI 304 120x86,5x26 мм
Гайки шлицевые AISI 304 120x86,5x26 мм
Гайки шлицевые AISI 304 127x94x29 мм
Гайки шлицевые AISI 304 127x94x29 мм
Гайки шлицевые AISI 304 148x115x31 мм
Гайки шлицевые AISI 304 148x115x31 мм
Гайки шлицевые AISI 304 178x138x35 мм
Гайки шлицевые AISI 304 178x138x35 мм
Гайки шлицевые AISI 304 210x164x40 мм
Гайки шлицевые AISI 304 210x164x40 мм
Гайки шлицевые AISI 304 260x215x44 мм
Гайки шлицевые AISI 304 260x215x44 мм
Гайки шлицевые AISI 304 38x19x18 мм
Гайки шлицевые AISI 304 38x19x18 мм
Гайки шлицевые AISI 304 44x25x18 мм
Гайки шлицевые AISI 304 44x25x18 мм
Гайки шлицевые AISI 304 54x31x20 мм
Гайки шлицевые AISI 304 54x31x20 мм
Гайки шлицевые AISI 304 63x36x21 мм
Гайки шлицевые AISI 304 63x36x21 мм
Гайки шлицевые AISI 304 70x42x21 мм
Гайки шлицевые AISI 304 70x42x21 мм
Гайки шлицевые AISI 304 78x49x21 мм
Гайки шлицевые AISI 304 78x49x21 мм
Гайки шлицевые AISI 304 92x62x22 мм
Гайки шлицевые AISI 304 92x62x22 мм
Гайки шлицевые AISI 316L 112x80x25 мм
Гайки шлицевые AISI 316L 112x80x25 мм
Гайки шлицевые AISI 316L 120x86,5x26 мм
Гайки шлицевые AISI 316L 120x86,5x26 мм
Гайки шлицевые AISI 316L 127x94x29 мм
Гайки шлицевые AISI 316L 127x94x29 мм
Гайки шлицевые AISI 316L 148x115x31 мм
Гайки шлицевые AISI 316L 148x115x31 мм
Гайки шлицевые AISI 316L 178x138x35 мм
Гайки шлицевые AISI 316L 178x138x35 мм
Гайки шлицевые AISI 316L 210x164x40 мм
Гайки шлицевые AISI 316L 210x164x40 мм
Гайки шлицевые AISI 316L 260x215x44 мм
Гайки шлицевые AISI 316L 260x215x44 мм
Гайки шлицевые AISI 316L 38x19x18 мм
Гайки шлицевые AISI 316L 38x19x18 мм
Гайки шлицевые AISI 316L 44x25x18 мм
Гайки шлицевые AISI 316L 44x25x18 мм
Гайки шлицевые AISI 316L 54x31x20 мм
Гайки шлицевые AISI 316L 54x31x20 мм
Гайки шлицевые AISI 316L 63x36x21 мм
Гайки шлицевые AISI 316L 63x36x21 мм
Гайки шлицевые AISI 316L 70x42x21 мм
Гайки шлицевые AISI 316L 70x42x21 мм
Гайки шлицевые AISI 316L 78x49x21 мм
Гайки шлицевые AISI 316L 78x49x21 мм
Гайки шлицевые AISI 316L 92x62x22 мм
Гайки шлицевые AISI 316L 92x62x22 мм

Гайки шлицевые из любых марок сталей

Гайки шлицевые предназначены для ответственных соединений, они исключают самораскручивание узла, комплектуются специальными шайбами, у которых имеются лепестки. При затягивании они загибаются в шлицах, обеспечивают плотный зажим, препятствуют проворачиванию резьбы. В основном шлицевые гайки используют при посадке подшипников на валы, плотной фиксации муфт, зубчатых колес, шестерней. Шлицы необходимы для надежного стопорения гайки в монтируемом соединении.

Для затягивания крепежа разработаны специальные радиусные или муфтовые ключи. Под каждый типоразмер метиза необходим ключ, соответствующий наружному диаметру. Сфера применения шлицевых метизов – машиностроение, станкостроение, другие отрасли, где имеется оборудование с узлами вращения. Они используются при изготовлении электрооборудования, приводных агрегатов, редукторов, передаточных устройств, КПП.

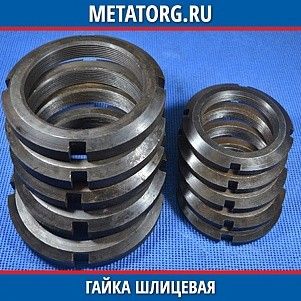

Описание шлицевой гайки

Метиз имеет кольцевую форму. Верхняя поверхность кольца гладкая, с большой контактной площадью. Шлицы расположены снизу. Их формируют на фрезерном станке по наружной стороне кольца. Количество пазов зависит от диаметра гайки, минимальное число – 4, максимальное – 8. На внутреннюю поверхность кольца наносится метрическая резьба с треугольным профилем, устойчивым к сминанию. Сверху и снизу внутренней поверхности предусмотрены скошенные кромки, чтобы упростить процесс насаживания метиза на шпильку/вал/ось.

Преимущества шлицевой гайки

При затягивании соединений плечо сил, действующих на шлицевый крепеж, намного превышает силу зажима шестигранного аналога. Завертывание метиза возможно в стесненных условиях, ограниченном пространстве, а также в местах, где размах ключа ограничен. Затяжку производят практически под любым углом. Исключается опасность срыва инструмента и деформации наружной поверхности при затяжке благодаря кольцевой форме завертных элементов. Гайка шлицевая выдерживает высокие напряжения, нагрузки на сдвиг. Обеспечивает работу узла на больших оборотах. Крепеж предназначен для фиксации деталей большого веса, обладает большим запасом прочности.

Изготовление гайки шлицевой

В качества заготовки используется трубный бесшовный горячекатаный прокат из стали твердостью от 36 HRS (не менее 372HV). Класс прочности метизов со шлицами – 8 и 10. Металлоизделия производят в двух исполнениях, по чертежам ГОСТа 11871-88. Представлены типоразмеры от 6 до 200 мм.

При использовании низколегированной и низкоуглеродистой конструкционных сталей предусмотрена защита от коррозии. Используется:

· воронение;

· оксидирование;

· матирование;

· масляное фосфатирование;

· электрохимическое хромирование;

· гальваническое и термодиффузионное цинкование;

· никелировка.

Для агрессивной среды выпускают шлицевый крепеж из нержавеющей стали групп А2, А4, латуни марки 63 с высокими показателями текучести (напряжения сдвига) и предельной прочности (усилия деформации).

Для улучшения прочностных характеристик готовые изделия подвергают термическому упрочнению. Глубина закаленного слоя не менее 1 мм. При приемке проверяется качество поверхности. Образцы из каждой партии проходят регламентированные испытания

Основные параметры гаек со шлицем

резьба

углубления

масса

наружный размер

диаметр

шаг

ширина

высота

число

1 тип

2 тип

6

0,5

4

1,5

4

5,34

4,22

16

8

1

12,15

6,73

22

10

1,25

19,8

8

24

12

6

21,7

10,7

26

14

1,5

2

23

11.4

28

16

26,7

16,4

30

18

29,1

18,2

32

20

31,7

19,8

34

22

7

2,5

50,7

30

38

24

62,4

32,3

42

27

69,4

39,2

45

30

75,6

42,8

48

33

8

3

81,5

50,2

52

36

85,4

49,4

55

39

108

70

60

42

127

79

65

45

10

6

151

80,8

63

48

12

3,5

195

88,6

67

50

217

101

70

52

211

88,7

56

2

4

230

99,8

75

58

274

126

80

60

257

114,6

62

304

142

85

64

286

130

68

413

147

90

70

388

133

72

451

208

95

76

450

169

80

491

190

100

85

546

241

108

90

14

696

273

112

95

6

741

264

118

100

2,5

5,5

795

308

125

105

831

323

130

110

1195

440

138

115

1264

497

145

120

1315

517

150

125

1365

539

155

130

1391

545

160

135

8

1735

568

165

140

1794

608

170

145

2063

620

175

150

16

2321

691

180

160

3

2495

794

190

170

3228

1081

202

180

7,5

3546

1260

215

190

3516

1325

230

200

4108

240
