Шарнирные головки с внутренней резьбой

Шарнирные головки с внутренней резьбой PHS 10 10x26x43 мм
Шарнирные головки с внутренней резьбой PHS 10 10x26x43 мм
Цена от: 120.00
Шарнирные головки с внутренней резьбой PHS 10.1 10x26x43 мм
Шарнирные головки с внутренней резьбой PHS 10.1 10x26x43 мм
Шарнирные головки с внутренней резьбой PHS 12 12x30x50 мм
Шарнирные головки с внутренней резьбой PHS 12 12x30x50 мм
Шарнирные головки с внутренней резьбой PHS 12.1 12x30x50 мм
Шарнирные головки с внутренней резьбой PHS 12.1 12x30x50 мм
Шарнирные головки с внутренней резьбой PHS 14 14x34x57 мм
Шарнирные головки с внутренней резьбой PHS 14 14x34x57 мм
Шарнирные головки с внутренней резьбой PHS 16 16x38x64 мм
Шарнирные головки с внутренней резьбой PHS 16 16x38x64 мм
Шарнирные головки с внутренней резьбой PHS 16.1 16x38x64 мм
Шарнирные головки с внутренней резьбой PHS 16.1 16x38x64 мм
Шарнирные головки с внутренней резьбой PHS 18 18x42x71 мм
Шарнирные головки с внутренней резьбой PHS 18 18x42x71 мм
Шарнирные головки с внутренней резьбой PHS 20 20x48x77 мм
Шарнирные головки с внутренней резьбой PHS 20 20x48x77 мм
Шарнирные головки с внутренней резьбой PHS 25 25x60x94 мм
Шарнирные головки с внутренней резьбой PHS 25 25x60x94 мм
Шарнирные головки с внутренней резьбой PHS 30 30x70x110 мм
Шарнирные головки с внутренней резьбой PHS 30 30x70x110 мм
Шарнирные головки с внутренней резьбой PHS 5 5x16x27 мм
Шарнирные головки с внутренней резьбой PHS 5 5x16x27 мм
Шарнирные головки с внутренней резьбой PHS 6 6x18x30 мм
Шарнирные головки с внутренней резьбой PHS 6 6x18x30 мм
Шарнирные головки с внутренней резьбой PHS 8 8x22x36 мм
Шарнирные головки с внутренней резьбой PHS 8 8x22x36 мм
Шарнирные головки с внутренней резьбой PHSL 10 10x26x43 мм
Шарнирные головки с внутренней резьбой PHSL 10 10x26x43 мм
Шарнирные головки с внутренней резьбой PHSL 12.1 12x30x50 мм
Шарнирные головки с внутренней резьбой PHSL 12.1 12x30x50 мм
Шарнирные головки с внутренней резьбой PHSL 14 14x34x57 мм
Шарнирные головки с внутренней резьбой PHSL 14 14x34x57 мм
Шарнирные головки с внутренней резьбой PHSL 16 16x38x64 мм
Шарнирные головки с внутренней резьбой PHSL 16 16x38x64 мм
Шарнирные головки с внутренней резьбой PHSL 18 18x42x71 мм
Шарнирные головки с внутренней резьбой PHSL 18 18x42x71 мм
Шарнирные головки с внутренней резьбой PHSL 20 20x48x77 мм
Шарнирные головки с внутренней резьбой PHSL 20 20x48x77 мм
Шарнирные головки с внутренней резьбой PHSL 22 22x50x84 мм
Шарнирные головки с внутренней резьбой PHSL 22 22x50x84 мм
Шарнирные головки с внутренней резьбой PHSL 25 25x60x94 мм
Шарнирные головки с внутренней резьбой PHSL 25 25x60x94 мм
Шарнирные головки с внутренней резьбой PHSL 30 30x70x110 мм
Шарнирные головки с внутренней резьбой PHSL 30 30x70x110 мм
Шарнирные головки с внутренней резьбой PHSL 5 5x16x27 мм
Шарнирные головки с внутренней резьбой PHSL 5 5x16x27 мм
Шарнирные головки с внутренней резьбой PHSL 6 6x18x30 мм
Шарнирные головки с внутренней резьбой PHSL 6 6x18x30 мм
Шарнирные головки с внутренней резьбой PHSL 8 8x22x36 мм
Шарнирные головки с внутренней резьбой PHSL 8 8x22x36 мм
Шарнирные головки с внутренней резьбой SI 08 T/K 8x24x36 мм
Шарнирные головки с внутренней резьбой SI 08 T/K 8x24x36 мм
Шарнирные головки с внутренней резьбой SI 10 E 10x29x43 мм
Шарнирные головки с внутренней резьбой SI 10 E 10x29x43 мм
Шарнирные головки с внутренней резьбой SI 10 T/K 10x29x43 мм
Шарнирные головки с внутренней резьбой SI 10 T/K 10x29x43 мм
Шарнирные головки с внутренней резьбой SI 12 E 12x34x50 мм
Шарнирные головки с внутренней резьбой SI 12 E 12x34x50 мм

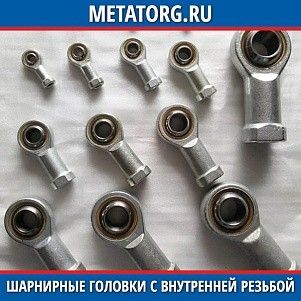

Шарнирные головки с внутренней резьбой

Группа компаний «МеталЭнергоХолдинг» реализует расходные материалы, применяемые в различных сферах деятельности. Для соединительных механизмов и узлов, поворачивающихся не более одного целого вращения, а также подобных нужд рекомендуется использовать шарнирные головки с внутренней резьбой, нередко называемые наконечниками. В ассортименте широко представлены изделия с левой и правой резьбой, выполненные из прочных материалов.

Где применяются шарнирные головки с внутренней резьбой

Узлы, подвергающиеся механическому воздействию вращения, зачастую выступают довольно важными звеньями различных механизмов. Обеспечить крепкое сцепление в таких случаях – первоочередная задача сборщика. Производственные необходимости таких направлений, как авиационная или сельскохозяйственная промышленность закупают подобные расходные материалы.

Шарнирные головки с внутренней резьбой имеют непосредственное предназначение в следующих направлениях:

  • Механизация крыльев у самолета;

  • Автоматы перекоса, устанавливаемые на вертолетах;
  • Подвижные узлы горнодобывающих агрегатов;
  • Погрузочно-разгрузочное оборудование, применяемое в строительной сфере;
  • Гидротехнические сооружения.

В той или иной степени большинство направлений деятельности в промышленной сфере связано с использованием этой детали.

Характерные особенности шарнирных головок с внутренней резьбой

Основное предназначение шарнирных наконечников можно описать как деталь, способная допустить угловой перекос наружного кольца в довольно больших пределах. Конструкционно изделие состоит из подшипника, сваренного с цапфой – хвостовиком, имеющим внутреннюю резьбу для удобства накручивания.

Резьба определяется как левая или правая. Параметры самих изделий достаточно широко представлены в нижеследующих таблицах. В первой приведены основные характеристики ассортимента с маркировкой PHS и PHSL, во второй – SI и SIL. Для PHS используется пара скольжения сталь/бронза, тогда как для других – сталь/сталь.

Основной диаметр, мм Вес, г Резьба Наружный диаметр, мм Толщина, мм Глубина насадки, мм Диаметр основания, мм Диаметр шара, мм Нагрузка, N
5 16,5 M5×0,8 16 8 14 9 11,1 3270
6 25 M6×1 18 9 14 11 12,7 4200
8 43 M8×1,25 22 12 17 14 15,8 7010
10 72 M10×1,5 26 14 21 17 19 9810
12 107 M12×1,75 30 16 24 19 22,2 13100
14 160 M14×2 34 19 27 22 25,4 16800
16 210 M16×2 38 21 33 22 28,5 21000
18 295 M18×1,5 42 23 36 27 31,7 25700
20 380 M20×1,5 46 25 40 30 35 30800
22 490 M22×1,5 50 28 43 32 38,1 37400
25 750 M24×2 60 31 48 36 42,8 46200
30 1130 M30×2 70 37 56 41 50,8 62300

Шарнирные головки с внутренней резьбой и самоцентрирующимся подшипником скольжения, выполненные из стали, выдерживающие комбинированные нагрузки, с маркировкой SI и SIL (правой и левой резьбы соответственно), имеют следующие параметры:

Диаметр подшипника, мм Внешний диаметр головки, мм Высота наконечника, мм Масса изделия, г
5 18 36 18
6 20 40 27
8 24 48 46
10 28 57 76
12 32 66 115
14 36 75 170
16 42 85 230
18 46 94 320
20 50 102 415
22 54 111 540
25 60 124 750
30 70 145 130

При необходимости в сопроводительной документации указываются все, характеризующие изделия параметры – диаметры колец подшипников, габариты цапфы и соотношение длин от основания до середины.

Продукция высокого качества

Шарнирные наконечники с резьбой внутреннего характера относятся к изделиям с высокими показателями грузоподъемности и износоустойчивости. Не в последнюю очередь это обусловлено использованием хорошего материала. К примеру, для изготовления корпуса головки применяется сталь конструкционного характера АС14, а для подшипников – специальный подшипниковый сплав ШХ15 или сталь инструментальная легированная Х.

Покрытие обладает не только антикоррозийными свойствами, но также слабо подвергается деформации ползучести. Это позволяет меньше тратить время на техническое обслуживание узлов, содержащих подобные детали.
