Опоры граненые ОГК в наличии на складе. Доставка по РФ
Несиловая опора является недорогим решением для освещения улиц, автодорог, территории вокруг жилых домов и зданий городской инфраструктуры, скверов, парков. Опора граненая коническая (ОГК) отличается устойчивой конструкцией. Стойкость к ветровым нагрузкам обеспечивают равномерно распределенные грани, придающие жесткость. Группа компаний МеталлЭнергоХолдинг приглашает оформить заказ и купить опору освещения ОГК, по невысокой цене завода изготовителя.

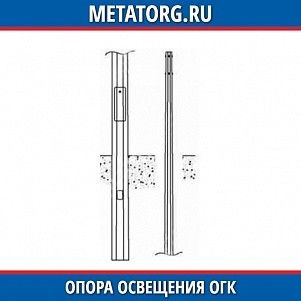

Опора освещения ОГК – описание конструкции и особенностей монтажа
Геометрически, ОГК представляет собой правильную, восьмигранную, усеченную пирамиду.
По способу монтажа опоры освещения ОГК подразделяются:
на прямостоечные – с установкой в фундаментную яму, под бетонирование;
фланцевые (ОГКф) – монтаж на закладную деталь фундаментного блока, посредством фланцевого соединения, на анкеры.
Пространство внутри опоры ОГК используется под размещение электропроводки, которая у несиловых опор прокладывается под землей, с выводом в стойку опоры, через специальные каналы фундамента.
Изготовление опоры освещения ОГК
Стойку опоры изготовляют по технологии гибки листовой стали, с соединением продольных кромок автоматической сваркой. На следующем этапе, в верхней части монтируют на болты упорные фланцы для крепления кронштейнов. У ОГК, с фланцевым креплением, приваривают фланец. На всех опорах ОГК, врезают люк для ревизии и обслуживания, с запирающейся дверкой.
Опору освещения ОГК, в сборе подвергают горячему цинкованию для защиты от воздействий, провоцирующих развитие коррозии. Толщина покрытия от 80 мкм. Выровненная цинком поверхность, хорошо покрывается любыми декорирующими составами. Требование об окрашивании необходимо указать в заявке.
Преимущества стальной опоры освещения ОГК
Сварная граненая стойка, с небольшим уклоном граней, по направлению к продольной оси, характеризуется невысокой металлоемкостью, небольшим весом, и относительно низкой трудоемкостью изготовления.
Граненые опоры ОГК нашли широкое применение по причине:
универсальности формы, способной вписаться в любой ландшафт;
простого монтажа и обслуживания;
отсутствия ограничений по выбору кронштейнов и осветительных приборов;
технически несложного изготовления вариантов усиленной конструкции, за счет применение более толстого листа;
возможности размещения средств видеонаблюдения и звукового оповещения.
Опоры освещения ОГК, изготовляемые по типовым проектам, имеют большой размерный ряд. По требованию заказчика, производитель внесет в проект изменения – с соблюдением норм безопасной эксплуатации, и соответствия техническим условиям.
Технические характеристики опоры ОГК
Основными характеристиками опор освещения ОГК являются: высота над землей (H), диаметр окружностей, вписанных в многоугольник основания (D), и верха (d) стойки. В обозначении прямостоечной принято указывать размер высоты опоры над землей и полную длину. Разница между этими значениями составляет длину части опоры (h), фиксируемой в бетоне.
Таблица 1. Размеры и вес опоры освещения ОГК
Обозначение типоразмера | H, м | D, мм | d, мм | Расчетный вес, кг |
Фланцевая | ||||
ОГКф-3 | 3 | 90 |
60 | 23 |
ОГКф-4 | 4 | 100 | 30 | |
ОГКф-5 | 5 | 110 | 36 | |
ОГКф-6 | 6 | 120 | 50 | |
ОГКф-7 | 7 | 130 | 67 | |
ОГКф-8 | 8 |
140 | 77 | |
ОГКф-9 | 9 |
80 | 106 | |
ОГКф-10 | 10 | 118 | ||
ОГКф-11 | 11 |
160 | 161 | |
ОГКф-12 | 12 | 189 | ||
ОГКф-16 | 16 | 300 | 90 | 340 |
Прямостоечная | ||||
Обозначение типоразмера | H/h, м | D, мм | d, мм | Расчетный вес, кг |
ОГК-3-4 | 3/1 | 100 |
60 | 28 |
ОГК-4-5 | 4/1 |
110
| 35 | |
ОГК-4-5,5 | 4/1,5 | 39 | ||
ОГК-5-6,5 | 5/1,5 | 116 | 47 | |
ОГК-6-7,5 | 6/1,5 | 136 | 61 | |
ОГК-7-8,5 | 7/1,5 |
150 | 74 | |
ОГК-7-9 | 7/2 | 79 | ||
ОГК-8-9,5 | 8/1,5 | 154 | 84 | |
ОГК-9-11 | 9/2 | 170 |
80 | 156 |
ОГК-10-12 | 10/2 |
176 | 164 | |
ОГК-11-13 | 11/2 | 180 | ||
ОГК-12-14 | 12/2 | 193 |
Опору освещения ОГК изготовляют из конструкционной строительной листовой стали ГОСТ 27778-2015, толщиной 4-8 мм, классом прочности не ниже 345, с гарантией хорошей свариваемости.
Заказать опору освещения ОГК в ГК МеталлЭнергоХолдинг – по низкой цене с доставкой
Компания осуществит поставку сертифицированных опор освещения ОГК партией любого объема, во все российские регионы и в страны Содружества. По требованию заказчика дополним заказ: закладными деталями, кронштейнами, крепежом, светильниками.
Чтобы купить опоры освещения ОГК – граненые конические, высокого качества, по цене производителя, свяжитесь со специалистом компании: по телефону, напишите на электронный адрес, оставьте заявку на сайте. Сертификаты соответствия и документы качества предоставляем.
