Затворы чугунные межфланцевые

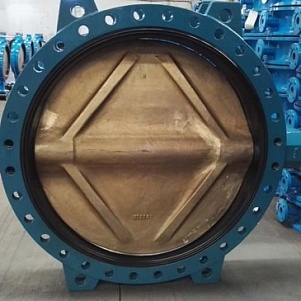

Затвор дисковый поворотный чугунный Ду1200 Ру16 EPDM
Затвор дисковый поворотный чугунный Ду1200 Ру16 EPDM
RUB

Затвор дисковый поворотный чугунный Ду1200 Ру16 EPDM относится к категории запорной арматуры. Данные изделия применяются для установки на трубопроводы с большим диаметром трубы, которые имеют малое давление внутри системы и предъявляют низкие требования к герметичности. Представленные изделия производятся и реализуются ГК «МеталлЭнергоХолдинг».

Основные характеристики затвора дискового поворотного чугунного Ду1200 Ру16 EPDM

Затвор дисковый поворотный чугунный Ду1200 Ру16 EPDM изготавливается в соответствии с требованиями следующих стандартов: ГОСТ 12521-89, ГОСТ 9544-2015, ГОСТ Р 53673-2009. Данная продукция применяется при прокладке водопроводных сетей, отопительных систем, нефтяных и газовых магистралей.

Таблица 1. Основные характеристики затвора дискового поворотного чугунного Ду1200 Ру16 EPDM

Величина

Значение

Диаметр трубы, мм

1200

Величина рабочего давления, кг/см2

16

Применяемые стандарты, ГОСТ

12521-89, 9544-2015, Р 53673-2009

Транспортируемые вещества

газ, вода, пар, нефть

Токсичность транспортируемых вещества

нет

Применяемые сплавы

чугун

Способ производства

литье

Срок эксплуатации, лет

Не менее 10

Реализуемая продукция проходит проверку качества и соответствия стандартам ГОСТ, ТУ. Исследование качественных характеристик проводят сотрудники отдела ОТК компании. Данные о проводимом контроле заносятся в сопроводительную документацию. Представленные товары отпускаются в полностью готовом к использованию виде.

Как купить

Для выполнения заказа воспользуйтесь услугами каталога, представленного на официальном сайте организации. Сотрудники компании помогут оформить заявку, учитывая все технические особенности и требования заказчика. Оптовые покупатели и постоянные клиенты могут приобрести любую позицию товара с учетом скидок. Обращайтесь, будем рады помочь.

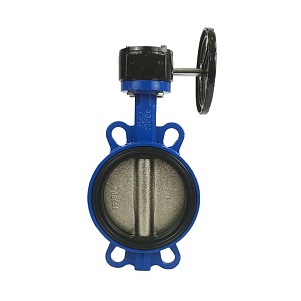

Затвор дисковый поворотный чугунный Ду200 Ру16 EPDM
Затвор дисковый поворотный чугунный Ду200 Ру16 EPDM
RUB

Затвор дисковый поворотный чугунный Ду200 Ру16 EPDM отличается малыми гидравлическими потерями, превосходными эксплуатационными характеристиками, соответствующие нормативам, утвержденным ГОСТами 12521-89, Р 53673-2009. Устройство универсальное, надежное, не требует частого профилактического обслуживания, разбирается без демонтажа. Благодаря уплотнению из эластомерного материала EPDM, запорно-регулирующую арматуру можно использовать в системах для подачи воздуха, водяного пара, воды, других газов и жидкостей, а также природных углеводородов.

Арматура устанавливается в трубопроводы между двумя фланцами, крепится с помощью метизов: болтов, шпилек, гаек. Затвор дисковый используется в гидроэнергетике, коммунальной сфере, на нефтеперерабатывающих предприятиях, в транспортных магистралях, в вентиляционных, противопожарных системах, где возможны серьезные перепады температуры и давления.

Описание

Межфланцевый затвор оснащен сквозным штоком, посадка диска жесткая, симметричная. Обеспечивается регулируемое движение рабочей среды в любом направлении. Запирающий диск плотно прилегает к уплотнителю. Корпус из серого чугуна марки СЧ20 покрыт эпоксидной краской, обладающей электростатическими свойствами, полимеризован. Поворотный диск изготовлен из высокопрочного сплава ВЧ40.

Технические характеристики

параметр

значение

минимальная строительная длина

61 мм

межосевое расстояние присоединительных отверстий

295 мм

Внешний диаметр присоединительного фланца

125 мм

максимальный крутящий момент

500 Нм

Температурные ограничения

максимальная t среды

+110°C

min t

-20°C

рабочая t

от -15 до +95°C

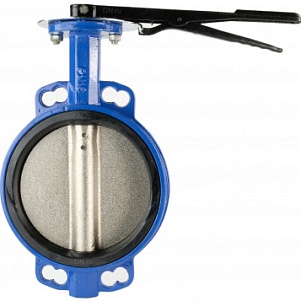

Затвор дисковый поворотный чугунный Ду500 Ру16 EPDM
Затвор дисковый поворотный чугунный Ду500 Ру16 EPDM
RUB

Затвор дисковый поворотный чугунный с размерами Ду500 Ру16 и уплотнением типа EPDM применяется в различных трубопроводных коммуникациях в качестве запорного устройства. Устройство обеспечивает полное перекрытие потока рабочей среды и активно используется при обеспечении работы систем:

- водоснабжения (водоотведения);

- отопления;

- кондиционирования и вентиляции;

- пожаротушения.

Группа компаний МеталлЭнергоХолдинг обеспечивает прямые поставки затворов поворотных, изготовленных из высококачественного чугуна строго по требованиям ТУ и ГОСТ.

Стандартизация

Основной нормативно-технический документ, регламентирующий технические требования к качеству изделия – ГОСТ Р 53673. Другие важные отраслевые стандарты приведены ниже:

Параметр

Документ

Номер

Требования, предъявляемые к арматуре трубопроводной

ГОСТ Р

52720

52760

53402

Общие ТБ при эксплуатации оборудования

12.1.007

Основные параметры дисковых затворов

ГОСТ

12521

PN – номинальные значения

12815

9399

Размерный ряд и конструктивные особенности фланцев

12817-12819

Параметры концов муфт

6527

При эксплуатации в условиях тропического климата

26304

Основные эксплуатационные характеристики

Параметр

Значение

Перемещаемая внутри коммуникаций среда

Вода:

- хол. и гор;

- чистая и соленая;

- масла и нефтепродукты;

- воздух в сжатом состоянии;

- прочее

Рабочее давление, бар

16,0

Т перемещаемой среды,°С

- 25,0 … + 110,0

Масса изделия, кг

165,0

Материалы изготовления основных элементов:

Деталь

Материал

Корпус

чугун

Диск

Манжета уплотнительная

EDPM

Дополнительные эксплуатационные требования

· Перед установкой необходимо убедиться в исправности рабочего органа;

· Рекомендуется устанавливать шток в горизонтальном положении;

· Монтаж затвора дискового поворотного, во избежание поломки, производится в положении «открыто».

· Периодичность проведения ТО – в соответствии с правилами обслуживания коммуникации, но не реже 1 раза в 6 мес.

Правильный выбор

Заказать затвор дисковый поворотный чугунный можно в компании МеталлЭнергоХодлинг. Звоните в офис!

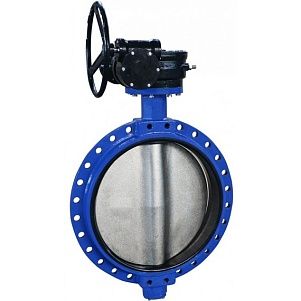

Затвор дисковый поворотный чугунный Ду900 Ру16 EPDM
Затвор дисковый поворотный чугунный Ду900 Ру16 EPDM
RUB

Затвор дисковый поворотный чугунный Ду900 Ру16 EPDM – это запирающий элемент трубопроводной арматуры с фланцевым соединением, имеет эпоксидное защитное покрытие толщиной 151 мкм. Управляется с помощью рукояти, редуктора, приводного механизма. Устанавливают в системах коммуникации, по которым транспортируется воздух, вода, нефтепродукты, жидкая и газообразная среда.

Технические характеристики

ГК МеталлЭнергоХолдинг реализует затвор дисковый поворотный чугунный Ду900 Ру16 EPDM высокого качества по приемлемой цене. Изделие имеет следующие технические параметры:

Наименование продукции Запирающий механизм Условный проход, мм Рабочее давление, бар Манжета уплотнительная Вес, кг
Затвор Дисковый поворотный 900 16 EPDM 595

Материалы исполнения позволяют использовать запирающее устройство в температурном диапазоне от -25°C до +110°C. Детальные размеры изделия уточняйте у наших специалистов при оформлении заказа.

Установка и использование

Перед монтажом затвора проверяют целостность корпуса, исправность и герметичность запирающего устройства. Горизонтальное положение штока увеличивает срок эксплуатации уплотнителя седла.

При монтаже – поворотный затвор выставляют в положение «открыто». Это не допускает зажатие диска седловым уплотнителем. Фланцевое соединение затягивают равномерно, поэтапно закручивая болты.

Чистку, техническое обслуживание запирающего устройства проводят каждый квартал или полугодие, в зависимости от условий эксплуатации.

Купить затвор дисковый поворотный чугунный Ду900 Ру16 EPDM можно на сайте компании. Детальная информация у наших специалистов по телефону, электронной почте.


Затвор поворотный чугунный Ду 100 Ру 16
Затвор поворотный чугунный Ду 100 Ру 16
RUB
Затвор поворотный чугунный Ду 1000 Ру 10 32ч326р
Затвор поворотный чугунный Ду 1000 Ру 10 32ч326р
RUB
Затвор поворотный чугунный Ду 125 Ру 10
Затвор поворотный чугунный Ду 125 Ру 10
RUB
Затвор поворотный чугунный Ду 125 Ру 16
Затвор поворотный чугунный Ду 125 Ру 16
RUB
Затвор поворотный чугунный Ду 150 Ру 10
Затвор поворотный чугунный Ду 150 Ру 10
RUB
Затвор поворотный чугунный Ду 200 Ру 10
Затвор поворотный чугунный Ду 200 Ру 10
RUB

Затвор дисковый поворотный чугунный Ду 200 Ру 10 купить с доставкой

Затвор поворотный чугунный Ду 200 Ру 10 – запорная трубопроводная арматура, устанавливаемая на объектах, где по тем или иным причинам монтажные межфланцевые запорные устройства невозможно. Его монтаж осуществляется на плоские фланцы, что в свою очередь обеспечивает минимизацию расходов на установочные работы.

Описание поворотного затвора

На корпус затвора нанесено специальное полимерное покрытие, защищающее от коррозии и продлевающее срок эксплуатации. Транспортируемый по трубе рабочий продукт не контактирует с корпусом. Отсутствие контакта корпуса с водой обеспечивает эластичное внутренне уплотнение, которое в случае необходимости можно заменить. Перед тем, как выполнять монтаж магистрали, необходимо предусмотреть площадку для выполнения технического обслуживания.

Таблица №.1. Характеристики затвора поворотного чугунного Ду 200:

Диаметр 200 мм
Рабочее давление 10 бар
Строительная длина 152 мм
Температура рабочего продукта От - 25°C до + 130°C.
Транспортируемая среда Вода
Тип присоединения электрического порода Ручной
Тип устройства Поворотный
Присоединение Межфланцевое согласно ГОСТ 12815-80
Герметичность Класса А согласно ГОСТ 9544-2005.
Тип управления Редукторный
Вместительность 0.0395 м³

Таблица №1. Материалы, из которых изготовлен затвор

1 Корпус Ковкий чугун EN-GJS-400-15
2 Втулки подшипниковые Бронза
3 Уплотнитель штока (кольцо) EPDM
4 Шток Сталь
5 Диск Ковкий чугун
6 Седло EPDM
7 Штифты Сталь

Преимущества покупки дискового затвора чугунного у компании ГК «МеталлЭнергоХолдинг»

ГК «МеталлЭнергоХолдинг» специализируется на продаже и доставке затвора поворотного чугунного Ду 200 Ру 10. Цена запорной трубопроводной арматуры у нас ниже среднерыночной. При заказе большой партии сделаем хорошую скидку. Для постоянных партнеров предусматриваем максимально выгодные условия сотрудничества. Надежные покупатели могут рассчитывать на рассрочку, бесплатное ответное хранение оплаченной продукции. Обсудить детали покупки затвора из чугуна Ду 200 Ру 10, условия доставки и оплаты можно с нашим специалистом по телефону +375-82-003-210-437 или почте minsk@metatorg.ru. Менеджер ответит на вопросы и примет заявку на покупку товара. Можно отправить нам онлайн запрос с сайта. Доставку организуем по России, ЛНР, ДНР, Запорожье или в СНГ.


Затвор поворотный чугунный Ду 200 Ру 16
Затвор поворотный чугунный Ду 200 Ру 16
RUB
Затвор поворотный чугунный Ду 200 Ру 6
Затвор поворотный чугунный Ду 200 Ру 6
RUB
Затвор поворотный чугунный Ду 250 Ру 16
Затвор поворотный чугунный Ду 250 Ру 16
RUB
Затвор поворотный чугунный Ду 300 Ру 16
Затвор поворотный чугунный Ду 300 Ру 16
RUB
Затвор поворотный чугунный Ду 350 Ру 10
Затвор поворотный чугунный Ду 350 Ру 10
RUB
Затвор поворотный чугунный Ду 350 Ру 16
Затвор поворотный чугунный Ду 350 Ру 16
RUB
Затвор поворотный чугунный Ду 40 Ру 10
Затвор поворотный чугунный Ду 40 Ру 10
RUB
Затвор поворотный чугунный Ду 40 Ру 16
Затвор поворотный чугунный Ду 40 Ру 16
RUB
Затвор поворотный чугунный Ду 400 Ру 10
Затвор поворотный чугунный Ду 400 Ру 10
RUB
Затвор поворотный чугунный Ду 400 Ру 16
Затвор поворотный чугунный Ду 400 Ру 16
RUB
Затвор поворотный чугунный Ду 400 Ру 6
Затвор поворотный чугунный Ду 400 Ру 6
RUB
Затвор поворотный чугунный Ду 50 Ру 10
Затвор поворотный чугунный Ду 50 Ру 10
RUB
Затвор поворотный чугунный Ду 50 Ру 16
Затвор поворотный чугунный Ду 50 Ру 16
RUB
Затвор поворотный чугунный Ду 500 Ру 10
Затвор поворотный чугунный Ду 500 Ру 10
RUB
Затвор поворотный чугунный Ду 500 Ру 10 32ч326р
Затвор поворотный чугунный Ду 500 Ру 10 32ч326р
RUB
Затвор поворотный чугунный Ду 500 Ру 10 32ч926р
Затвор поворотный чугунный Ду 500 Ру 10 32ч926р
RUB
Затвор поворотный чугунный Ду 600 Ру 10
Затвор поворотный чугунный Ду 600 Ру 10
RUB
Затвор поворотный чугунный Ду 600 Ру 10 32ч326р
Затвор поворотный чугунный Ду 600 Ру 10 32ч326р
RUB
Затвор поворотный чугунный Ду 600 Ру 10 32ч926р
Затвор поворотный чугунный Ду 600 Ру 10 32ч926р
RUB
Затвор поворотный чугунный Ду 600 Ру 25
Затвор поворотный чугунный Ду 600 Ру 25
RUB

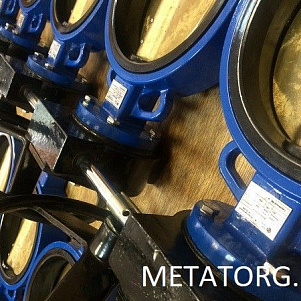

Затворы чугунные в ассортименте по Ду и Ру

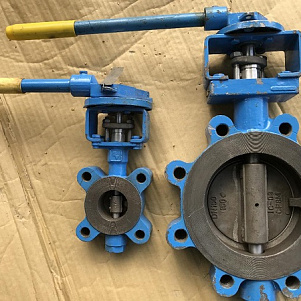

Затворы чугунные межфланцевые – это трубопроводная арматура, оснащенная поворотным затворным органом (диском) и уплотнителем в виде полимерной манжеты. Второе их название – гермоклапаны.

Характеристики чугунных межфланцевых затворов

Материал корпуса — серый конструкционный чугун, который получают способом отливки в земляных опоках. Среди его конкурентных преимуществ — минимальная стоимость, невосприимчивость к коррозии, устойчивость к гидроударам и т.д.

Поворотный диск внешне напоминает монету, которая закреплен на ребре внутри трубы. В положении «закрыто» диск полностью перекрывает рабочий поток. Вручную поворачивая диск на определённый угол, можно уменьшать сечение (внутренний диаметр) прохода на определенный угол. Таким образом ток жидкости, газа или иного носителя замедляется до нужной скорости. В зависимости от модели, регулировать угол затвора возможно на 10-90 градусов.

Арматура присоединяется к трубам механическим способом, т.е. размещается между встречными фланцами и крепко стягивается шпильками. При этом у самого затвора собственные фланцы отсутствуют. Регулируется степень открытия затвора ручным рычагом, который вынуждает диск вращаться по вертикальной оси.

Технические свойства чугунных межфланцевых затворов:

Параметр

Значение, единица измерения

Диаметры внутренние

41-1160 мм

Диаметры наружные

67-1250 мм

Высота затвора вместе с рукоятью

221-1965 мм

Номинальное давление

до 10-16 атмосфер

Диаметры крепежных отверстий для крепежных шпилек

18-39 мм

Длина рукояти

260-355 мм

Масса затвора без крепежа

2,7-1090 кг

Установочное положение чугунных межфланцевых затворов может быть произвольным – вертикальным, горизонтальным, наклонным.

Применение чугунных межфланцевых затворов

Затворы из чугуна служат для перекрытия и регулировки рабочего потока. Установка чугунного поворотного затвора с рукояткой особенно оправдывает себя при установке на крупногабаритные трубопроводы с большим диаметром. Это – разумное решение для систем, эксплуатируемых при высоких температурах и давлениях.

Лучше всего поворотные межфланцевые дисковые затворы приспособлены для коммунальной сферы, где активно используется пар, вода горячая и холодная, газ. Однако допускаются и альтернативные направления эксплуатации в других промышленных системах с неагрессивными рабочими средами.

Это могут быть разнообразные технологические линии для перекачки:

  • воздуха в системах вентиляции и кондиционирования;

  • газов неагрессивной природы;

  • морской воды;

  • нефтяных продуктов;

  • питьевой воды в системах водоподготовки и водоснабжения;

  • теплоносителей в системах отопления;

  • химических веществ...

В любом случае простая конструкция обеспечивает эффективную и безотказную работу.

Преимущества чугунных межфланцевых затворов

Затворы совместимы с трубами из любых материалов. В стандартной конфигурации отмечается минимальная материалоемкость данной трубопроводной арматуры. Высокая надежность обеспечивается тем, что вместо длинного проходного элемента в конструкции работает тонкий диск с 1 вертикальной опорой.

Еще одно преимущество – ремонтопригодность благодаря сменным уплотнителям. Ресурс новых поворотных затворов — несколько сот циклов, но он многократно увеличивается (до нескольких тысяч циклов) при условии своевременной замены уплотнений. Чугунный корпус такую многократную замену уплотнителей, сборку-разборку фланцев выдерживает без проблем, но во время ремонтных и профилактических работ рекомендовано пользоваться динамометрическими гаечными ключами.

За счет небольшого веса и уменьшенной длины оказывает незначительную нагрузку на трубопровод при эксплуатации. Также легко монтируется в условиях ограниченного пространства, в т.ч. на огне- и взрывоопасных участках, т.к. при подсоединении не требуется применение сварки.

Дисковые межфланцевые затворы из чугуна поворотного типа — наиболее экономичный способ регулирования потока жидкостей и газов в различных трубопроводах больших диаметров.

Купить чугунные затворы у нас выгодно

Межфланцевые затворы сертифицированы для работы в условиях и со средами, указанными в нормативной документации. Каждое изделие при продаже сопровождается техпаспортом производителя и ксерокопией сертификата качества. Готовый затвор полностью соответствует требованиям ГОСТ 9544-2005.
