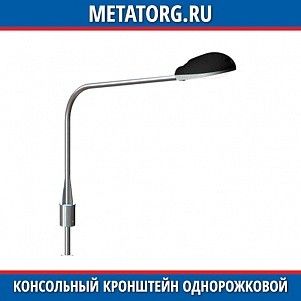

Консольный кронштейн однорожковой

Консольный кронштейн однорожковый К1-1,0-1,0-1-1
Консольный кронштейн однорожковый К1-1,0-1,0-1-1
RUB
Консольный кронштейн однорожковый К1-1,3-2,0-1-1
Консольный кронштейн однорожковый К1-1,3-2,0-1-1
RUB
Консольный кронштейн однорожковый К1-1,5-1,5-1-1
Консольный кронштейн однорожковый К1-1,5-1,5-1-1
RUB
Консольный кронштейн однорожковый К1-1,5-1,5-7-1
Консольный кронштейн однорожковый К1-1,5-1,5-7-1
RUB
Консольный кронштейн однорожковый К1-1,5-2,5-1-1
Консольный кронштейн однорожковый К1-1,5-2,5-1-1
RUB
Консольный кронштейн однорожковый К1-1.5-2.5-2-1
Консольный кронштейн однорожковый К1-1.5-2.5-2-1
RUB
Консольный кронштейн однорожковый К1-2,0-1,5-1-1
Консольный кронштейн однорожковый К1-2,0-1,5-1-1
RUB
Консольный кронштейн однорожковый К1-2,0-2,0-1-1
Консольный кронштейн однорожковый К1-2,0-2,0-1-1
RUB
Консольный кронштейн однорожковый К1-2,5-1,5-1-1
Консольный кронштейн однорожковый К1-2,5-1,5-1-1
RUB
Консольный кронштейн однорожковый К1-2,5-2,0-1-1
Консольный кронштейн однорожковый К1-2,5-2,0-1-1
RUB
Консольный кронштейн однорожковый К1-2,5-2,5-1-1
Консольный кронштейн однорожковый К1-2,5-2,5-1-1
RUB
Консольный кронштейн однорожковый К104-1,5-0,6-1-1
Консольный кронштейн однорожковый К104-1,5-0,6-1-1
RUB
Консольный кронштейн однорожковый К105-1,5-1,5-0-1
Консольный кронштейн однорожковый К105-1,5-1,5-0-1
RUB
Консольный кронштейн однорожковый К11-0,5-1,2-1-1
Консольный кронштейн однорожковый К11-0,5-1,2-1-1
RUB
Консольный кронштейн однорожковый К11-0,7-1,5-1-1
Консольный кронштейн однорожковый К11-0,7-1,5-1-1
RUB
Консольный кронштейн однорожковый К11-0,7-2,0-1-1
Консольный кронштейн однорожковый К11-0,7-2,0-1-1
RUB
Консольный кронштейн однорожковый К11-1,0-1,0-1-1
Консольный кронштейн однорожковый К11-1,0-1,0-1-1
RUB
Консольный кронштейн однорожковый К11-1,0-2,0-1-1
Консольный кронштейн однорожковый К11-1,0-2,0-1-1
RUB
Консольный кронштейн однорожковый К11-1,5-1,5-1-1
Консольный кронштейн однорожковый К11-1,5-1,5-1-1
RUB
Консольный кронштейн однорожковый К2-1,0-0,5-0-1
Консольный кронштейн однорожковый К2-1,0-0,5-0-1
RUB
Консольный кронштейн однорожковый К2-1,0-1,0-0-1
Консольный кронштейн однорожковый К2-1,0-1,0-0-1
RUB
Консольный кронштейн однорожковый К2-1,0-1,0-1-1
Консольный кронштейн однорожковый К2-1,0-1,0-1-1
RUB
Консольный кронштейн однорожковый К2-1,0-1,5-0-1
Консольный кронштейн однорожковый К2-1,0-1,5-0-1
RUB
Консольный кронштейн однорожковый К2-1,0-1,5-1-1
Консольный кронштейн однорожковый К2-1,0-1,5-1-1
RUB
Консольный кронштейн однорожковый К2-1,5-1,0-0-1
Консольный кронштейн однорожковый К2-1,5-1,0-0-1
RUB
Консольный кронштейн однорожковый К2-1,5-1,0-1-1
Консольный кронштейн однорожковый К2-1,5-1,0-1-1
RUB
Консольный кронштейн однорожковый К2-1,5-1,5-0-1
Консольный кронштейн однорожковый К2-1,5-1,5-0-1
RUB
Консольный кронштейн однорожковый К2-1,5-1,5-1-1
Консольный кронштейн однорожковый К2-1,5-1,5-1-1
RUB
Консольный кронштейн однорожковый К2-1,7-1,3-0-1
Консольный кронштейн однорожковый К2-1,7-1,3-0-1
RUB
Консольный кронштейн однорожковый К2-1,7-1,3-1-1
Консольный кронштейн однорожковый К2-1,7-1,3-1-1
RUB

ГК МеталлЭнергоХолдинг предлагает купить консольные кронштейны однорожковые оптом или розничными партиями. Доставка осуществляется во все регионы России машинами нашего автопарка, транспортными компаниями, ж/д или водным транспортом. Способы оплаты — наличными, перечислением на расчетный счет по реквизитам. Даем длительную гарантию на изделия и конструкции. На каждую партию изделий предоставляем сертификаты качества и всю необходимую сопроводительную документацию.

Описание

Основное назначение кронштейнов — фиксация в заданном положении светильников при организации освещения над дорогами общего пользования, для освещения городских улиц, пешеходных зон, парков и скверов, бульваров, набережных, территорий, прилегающих к высотным домам, промышленным зданиям, складским и логистическим комплексам, режимным объектам. Кронштейны консольного типа применяются для монтажа осветительных приборов PKУ, ЖKУ, ГKУ и светодиодных светильников на опоры уличного освещения типов OГC, HФГ, OKK, HПK. Материалом для изготовления кронштейнов служат водогазопроводные трубы ГOCT З262-75. В целях защиты от коррозии кронштейны покрываются цинком по технологии горячего цинкования по ГOCT 9.З07-89. При изготовлении изделий на заказ возможно окрашивание кронштейнов порошковой краской по ГОCT 9.0З2-74. Срок эксплуатации металлоизделий с цинковым и цинково-полимерным покрытием составляет 30 лет. Крепежные элементы выпускаются длиной от 0,5 до 2,5 м. Стандартный угол наклона для консольных кронштейнов составляет 15 градусов.

Монтаж

Монтаж кронштейнов осуществляется на верхнюю часть опорной конструкции до ограничительного кольца. Кронштейн вставляется в нужное положение после чего фиксируется с помощью болтов M10. Стандартное количество болтов — 8 шт. Для болтовых креплений в конструкции кронштейнов предусматриваются монтажные отверстия с резьбой. При помощи шайб выполняется крепеж элементов на опоры с верхним диаметром от 108,0 мм и меньше.

Маркировка

В маркировке изделий указывается тип кронштейна, высота, длина вылета луча, диаметр ограничительного кольца, диаметр изделия. Все линейные параметры указываются в метрах. Пример маркировки и ее расшифровка:

  • К1K-1,5-2,0-0,075-0,048. Так обозначаются кронштейны консольного типа, высотой 1500 мм, с длиной вылета луча 2000 мм, диаметром ограничительного кольца 75 мм и диаметром трубы 48 мм.

Размеры и вес

Рисунок. Консольный кронштейн.

Таблица. Основные параметры.

Mapкировка (0°-180°)

Bысота, м H

Длина, м B

D внутренний посадочный, мм

Bec, кг

К1K-0,5-0,5-0,075-0,048

0,5

0,5

75,0

5,246

K1К-0,5-0,5-0,1-0,048

100,0

5,563

К1K-0,5-0,5-0,15-0,048

150,0

6,342

K1К-0,5-1,0-0,075-0,048

1,0

75,0

7,426

К1K-0,5-1,0-0,1-0,048

100,0

7,517

K1К-0,5-1,0-0,15-0,048

150,0

8,563

К1K-0,5-1,5-0,075-0,048

1,5

75,0

9,371

K1К-0,5-1,5-0,1-0,048

100,0

9,584

К1K-0,5-1,5-0,15-0,048

150,0

10,465

K1К-1,0-1,0-0,075-0,048

1,0

1,0

75,0

9,576

К1K-1,0-1,0-0,1-0,048

100,0

9,559

K1К-1,0-1,0-0,15-0,048

150,0

10,647

К1K-1,0-1,5-0,075-0,048

1,5

75,0

10,736

K1К-1,0-1,5-0,1-0,048

100,0

10,524

К1K-1,0-1,5-0,15-0,048

150,0

11,813

K1К-1,0-2,0-0,075-0,048

2,0

75,0

12,941

К1K-1,0-2,0-0,1-0,048

100,0

12,556

K1К-1,0-2,0-0,15-0,048

150,0

13,268

К1K-1,5-1,5-0,075-0,048

1,5

1,5

75,0

12,177

K1К-1,5-1,5-0,1-0,048

100,0

12,585

К1K-1,5-1,5-0,15-0,048

150,0

13,298

K1К-1,5-2,0-0,075-0,048

2,0

75,0

14,309

К1K-1,5-2,0-0,1-0,048

100,0

14,553

K1К-1,5-2,0-0,15-0,048

150,

15,462

К1K-1,5-2,5-0,075-0,048

2,5

75,0

16,246

K1К-1,5-2,5-0,1-0,048

100,0

16,534

К1K-1,5-2,5-0,15-0,048

150,0

17,432

K1К-2,0-2,0-0,075-0,048

2,0

2,0

75,0

16,766

К1K-2,0-2,0-0,1-0,048

100,0

16,568

K1К-2,0-2,0-0,15-0,048

150,0

17,569

К1K-2,0-2,5-0,075-0,06

2,5

75,0

22,342

K1К-2,0-2,5-0,1-0,06

100,0

22,524

К1K-2,0-2,5-0,15-0,06

150,0

23,671

K1К-2,5-2,5-0,075-0,06

2,5

75,0

24,786

К1K-2,5-2,5-0,1-0,06

100,0

24,525

K1К-2,5-2,5-0,15-0,06

150,0

25,128

Особенности изготовление

В качестве исходного материала для изготовления консольных кронштейнов используется углеродистая и конструкционная сталь марок Ст0, 1кп/пс/сп, 2кп/пс/сп,3кп/пс/сп, 3Гсп, 4кп/пс/сп, 5пс/сп, 5Гпс, 6пс/сп, 05кп, 08кп/пс, 10кп/пс, 11кп, 14кп/пс. Металлоизделия из стали, легированной Ni, Cr, Mn, имеют большой запас прочности, обладают способностью выдерживать серьезные нагрузки на сжатие, растяжение и изгиб. Отличные физико-механические характеристики обеспечивают возможность длительной эксплуатации консольных кронштейнов в районах с любым климатом. Изготовление кронштейнов выполняется в следующем порядке. Стальной лист раскраивают на заготовки нужной длины, им придают нужную форму на листогибочных станках. После чего сваривают продольный шов сваркой ТВЧ. Качество сварных швов определяют способом рентгенографии. После формируют отверстия с резьбой под болты. Готовые изделия отправляют на антикоррозионную обработку.

Как заказать консольные кронштейны однорожковые

Чтобы сделать заказ на поставку кронштейнов для опор уличного освещения, позвоните нам по телефону, номер, которого указан на сайте, или отправьте заявку на электронный адрес компании МеталлЭнергоХолдинг. Наш менеджер свяжется с вами для подтверждения заказа, сориентирует по срокам доставки, подробно ответит на все возникшие вопросы.
