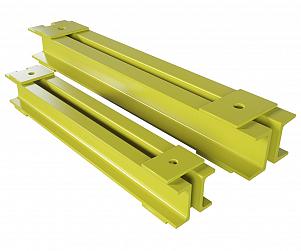

![Балки МН 3944-62 опорных подвесок стальных трубопроводов](/upload/resize_cache/iblock/db2/kpm2hlgr71guqjxoz3cm3a6g5pyx1lx5/301_251_2/balki_mn_3944_62_opornykh_podvesok_stalnykh_truboprovodov.jpg)

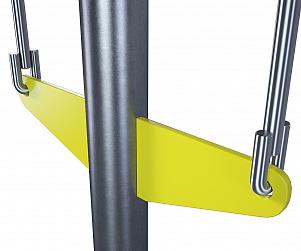

![Блоки МН 3953-62 приварных подвесок вертикальных стальных трубопроводов](/upload/resize_cache/iblock/6c0/tmgk0ra38l9gi2p8a8pzwi6r2kdtzvtz/301_251_2/bloki_mn_3953_62_privarnykh_podvesok_vertikalnykh_stalnykh_truboprovodov.jpg)

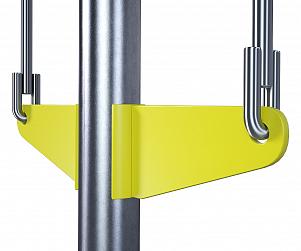

![Блоки МН 3955-62 приварные с накладкой подвесок вертикальных стальных трубопроводов](/upload/resize_cache/iblock/34c/dza6flajjjz9wpx639f03d5tgw9p0izj/301_251_2/bloki_mn_3955_62_privarnye_s_nakladkoy_podvesok_vertikalnykh_stalnykh_truboprovodov.jpg)

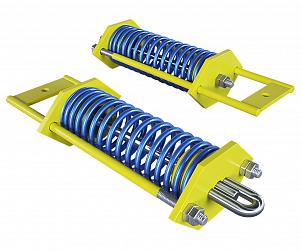

![Блоки МН 3956-62 пружин подвесок стальных трубопроводов](/upload/resize_cache/iblock/dfc/jio50lct3xmqrzhipg0h1h3vezugl8pv/301_251_2/bloki_mn_3956_62_pruzhin_podvesok_stalnykh_truboprovodov.jpg)

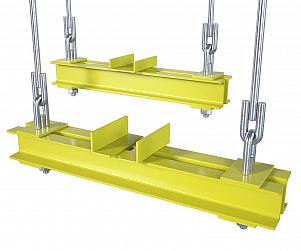

![Блоки опорные МН 3945-62 подвесок трубопроводов](/upload/resize_cache/iblock/3d1/j5m741pwnb0us0a1zfquctfmbayzlds1/301_251_2/bloki_opornye_mn_3945_62_podvesok_truboprovodov.jpg)

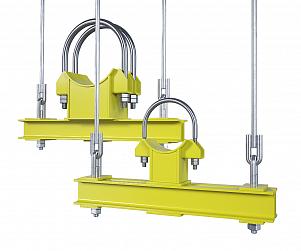

![Блоки опорные хомутовые МН 3943-62 подвесок стальных трубопроводов](/upload/resize_cache/iblock/fe4/uwnb9umfwfk7q6q398yiw103z7tk7xzp/301_251_2/bloki_opornye_khomutovye_mn_3943_62_podvesok_stalnykh_truboprovodov.jpg)
![Блоки приварные МН 3946-62 подвесок горизонтальных стальных трубопроводов](/upload/resize_cache/iblock/c40/dw5qzrbm06on9pe0tiyxh4ulswy6u030/301_251_2/bloki_privarnye_mn_3946_62_podvesok_gorizontalnykh_stalnykh_truboprovodov.jpg)

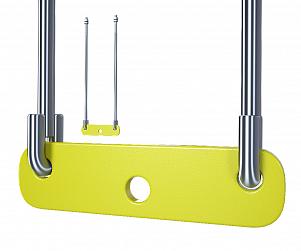

![Коромысла МН 3961-62 с тягами подвесок стальных трубопроводов](/upload/resize_cache/iblock/eb5/6310yeo7xf6oienk34ofo8s5ya8drz0x/301_251_2/koromysla_mn_3961_62_s_tyagami_podvesok_stalnykh_truboprovodov.jpg)

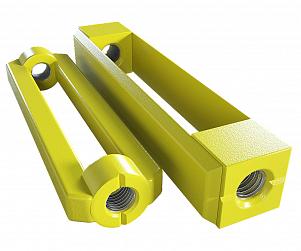

![Муфты МН 3966-62 подвесок стальных трубопроводов](/upload/resize_cache/iblock/53d/aa7oo129onl6sb3qu2qpenqxqmtu14d6/301_251_2/mufty_mn_3966_62_podvesok_stalnykh_truboprovodov.jpg)

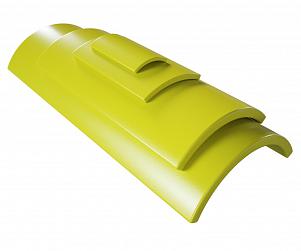

![Накладки блоков МН 3949-62 приварных подвесок стальных трубопроводов](/upload/resize_cache/iblock/c5d/5d05plopyadudq7854uy44n5p5ksbxqp/301_251_2/nakladki_blokov_mn_3949_62_privarnykh_podvesok_stalnykh_truboprovodov.jpg)

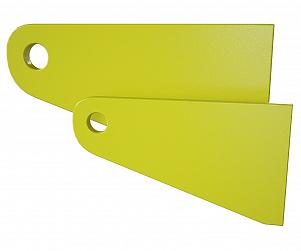

![Плавники МН 3954-62 приварных блоков подвесок вертикальных стальных трубопроводов](/upload/resize_cache/iblock/b5d/p13m7ie1omo54k9zg6cxa7p0ucc1ygrm/301_251_2/plavniki_mn_3954_62_privarnykh_blokov_podvesok_vertikalnykh_stalnykh_truboprovodov.jpg)

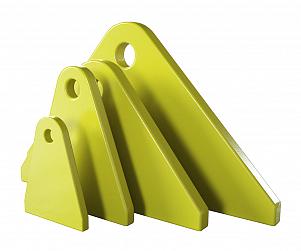

![Плавники приварные МН 3947-62 блоков подвесок горизонтальных стальных трубопроводов](/upload/resize_cache/iblock/e32/znyn5bmtxfhey7hcs49yubczacb1x2kr/301_251_2/plavniki_privarnye_mn_3947_62_blokov_podvesok_gorizontalnykh_stalnykh_truboprovodov.jpg)

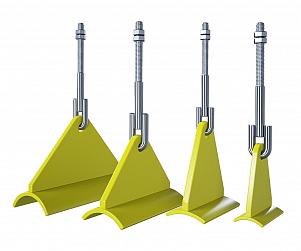

![Плавники приварные МН 3948-62 с накладкой горизонтальных стальных трубопроводов](/upload/resize_cache/iblock/898/nh6trq7k8t6x9y0ulq1qyi7if24a7baq/301_251_2/plavniki_privarnye_mn_3948_62_s_nakladkoy_gorizontalnykh_stalnykh_truboprovodov.jpg)

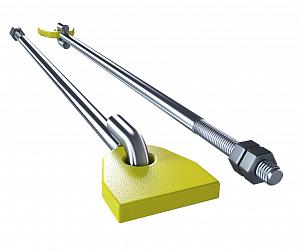

![Проушина МН 3962-62 с тягой подвесок стальных трубопроводов](/upload/resize_cache/iblock/c09/aebgckqa66q0b9uek38z4jt8ki99siba/301_251_2/proushina_mn_3962_62_s_tyagoy_podvesok_stalnykh_truboprovodov.jpg)

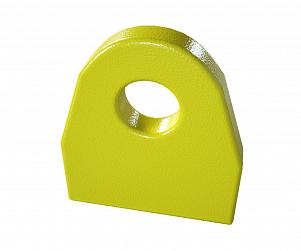

![Проушина МН 3963-62 подвесок стальных трубопроводов](/upload/resize_cache/iblock/060/k9sg677qqvs5hxme0a456i62s9ccnz4r/301_251_2/proushina_mn_3963_62_podvesok_stalnykh_truboprovodov.jpg)

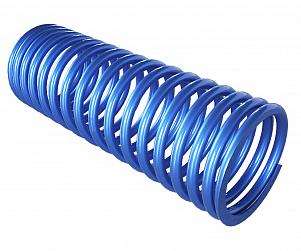

![Пружины МН 3958-62 цилиндрические винтовые подвесок стальных трубопроводов](/upload/resize_cache/iblock/f0b/9evqloajtge26qwuskqxj4sl7j51te5i/301_251_2/pruzhiny_mn_3958_62_tsilindricheskie_vintovye_podvesok_stalnykh_truboprovodov.jpg)

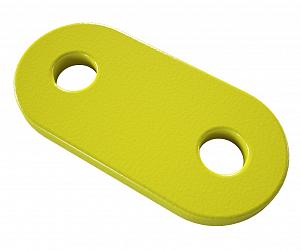

![Серьги МН 3965-62 подвесок стальных трубопроводов](/upload/resize_cache/iblock/a63/ex8vhvvufa72h8v3nl7kwwvmtemgisvz/301_251_2/sergi_mn_3965_62_podvesok_stalnykh_truboprovodov.jpg)

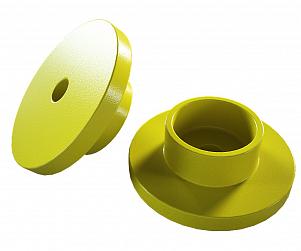

![Стаканы МН 3964-62 для установки пружин подвесок стальных трубопроводов](/upload/resize_cache/iblock/57c/c9l0likni6swqqep1rnmms0o6iadhfjg/301_251_2/stakany_mn_3964_62_dlya_ustanovki_pruzhin_podvesok_stalnykh_truboprovodov.jpg)

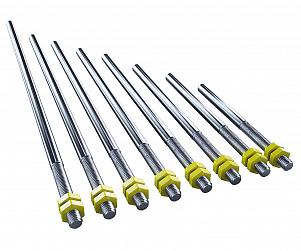

![Тяги МН 3957-62 резьбовые подвесок стальных трубопроводов](/upload/resize_cache/iblock/8e7/ntgfi6ni17diqg4yo6q6ed1hmfg7wdch/301_251_2/tyagi_mn_3957_62_rezbovye_podvesok_stalnykh_truboprovodov.jpg)

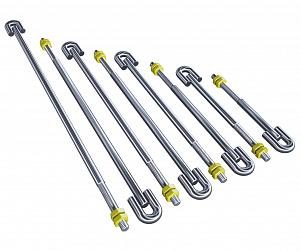

![Тяги с ушком МН 3959-62 подвесок стальных трубопроводов](/upload/resize_cache/iblock/6bf/0t68b6w71x7nkua1cy7qchego65gws2f/301_251_2/tyagi_s_ushkom_mn_3959_62_podvesok_stalnykh_truboprovodov.jpg)

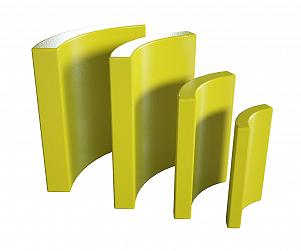

![Упоры МН 3951-62 подвесок стальных трубопроводов](/upload/resize_cache/iblock/8ff/7ymrdx0mzo62ri1f343a11c7k3ry5oov/301_251_2/upory_mn_3951_62_podvesok_stalnykh_truboprovodov.jpg)

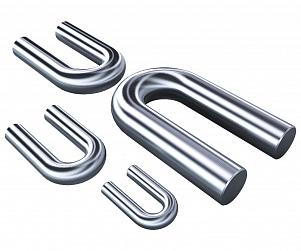

![Ушки МН 3960-62 подвесок стальных трубопроводов](/upload/resize_cache/iblock/5cc/fqt1us3lyzfanxp0mvumy3l4zkm1hvo6/301_251_2/ushki_mn_3960_62_podvesok_stalnykh_truboprovodov.jpg)

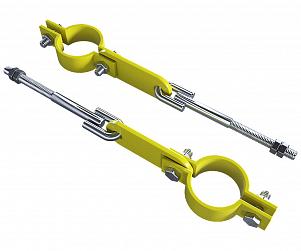

![Хомуты МН 3942-62 укороченных подвесок горизонтальных стальных трубопроводов](/upload/resize_cache/iblock/52c/4d3od5gvh3kiadzb0ohh92afyosu1oot/301_251_2/khomuty_mn_3942_62_ukorochennykh_podvesok_gorizontalnykh_stalnykh_truboprovodov.jpg)

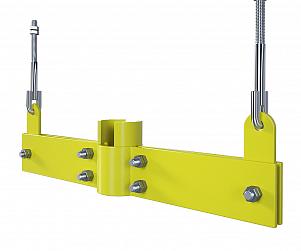

![Хомуты МН 3950-62 подвесок вертикальных трубопроводов](/upload/resize_cache/iblock/b76/rx21c39ofm9w3flg3k5l5b9bcni49f15/301_251_2/khomuty_mn_3950_62_podvesok_vertikalnykh_truboprovodov.jpg)

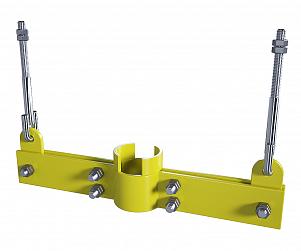

![Хомуты МН 3952-62 укороченных подвесок вертикальных стальных трубопроводов](/upload/resize_cache/iblock/d0d/e9tneo7d0sbljlptdynk7r7kdcrtly3c/301_251_2/khomuty_mn_3952_62_ukorochennykh_podvesok_vertikalnykh_stalnykh_truboprovodov.jpg)

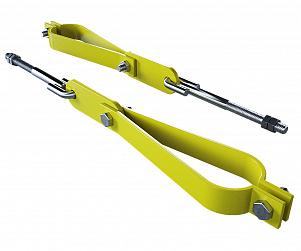

![Хомуты подвесок МН 3941-62 горизонтальных стальных трубопроводов](/upload/resize_cache/iblock/852/03hu6hpgwrdkhlugijemah78g64swdyv/301_251_2/khomuty_podvesok_mn_3941_62_gorizontalnykh_stalnykh_truboprovodov.jpg)
Детали трубопроводов МН3941-62 - МН3967-62 производства ГК «МеталлЭнергоХолдинг»
Детали трубопроводов МН3941-62 - МН3967-62 широко используются в процессе обустройства трубопроводных систем с учетом различных условий монтажа и эксплуатации коммуникаций. Промышленные лаборатории и НИИ разработали, а производственные предприятия наладили высококачественное производство различных элементов, обеспечивающих надежный крепеж и длительную безаварийную эксплуатацию участков трубопроводных коммуникаций. В соответствии с техническими требованиями могут быть изготовлены разных размеров хомуты и балки, блоки и пружины, проушины и многое другое.
Свойства деталей трубопроводов МН3941-62 - МН3967-62
Изделия предназначены для монтажа, эксплуатации и ремонта подвесок стальных труб, входящих в комплекс обеспечения работы тепловых и атомных электростанций. Диапазон применения с учетом параметров коммуникации: Dn трубопроводов — от 57,0 до 530,0 мм; температура теплоносителя — не более 600 °C. В стандартном варианте изготовления используется высококачественная сталь марки Ст3.
Химический состав Ст3 для стальной детали МН3941-62 - МН3967-62
Элемент, наименование | Массовая доля, %-е соотношение |
C | 0,14–0,22 |
Si | 0,15–0,30 |
Mn | 0,40–0,65 |
Ni | ≤0,30 |
S | ≤0,050 |
P | ≤0,040 |
Cr | ≤0,30 |
N | ≤0,008 |
Cu | ≤0,30 |
As | ≤0,08 |
Fe | около 97 |
Введение в состав углерода придает металлу твердость, прочность, пластичность, хорошие показатели свариваемости, улучшенные физико-механические параметры. Соответственно, Детали трубопроводов МН3941-62 - МН3967-62 обладают таким же набором положительных качеств, что обеспечивает высокую надежность и безопасность эксплуатации коммуникаций. В качестве аналогов и в соответствии с требованиями НТД возможно использование сплавов Ст20, 09Г2С, 12Х18Н10Т.
Характеристики хомутов подвесок и блоков пружинных подвесок стальных трубопроводов по МН 3941-62 — МН 3967-62 (машиностроительной нормали)
Параметр | Значение | |
для хомутов | для блоков | |
Dn | 57,0–530,0 | – |
P, кгс | 200–5500 | 200–5500 |
L | 285–950 | 460–690 |
A | 180–520 | - |
Н | - | 40–90 |
D | - | М10–М24 |
B | 30–100 | - |
M, кг | 0,77–24,32 | 2,68–45,88 |
Т рабочей среды, °C | до 600 | до 600 |
Высота пружины, Н | - | 97,0–5392,0 |
Параметры тяг резьбовых подвесок и пружин цилиндрических винтовых по МН 3941-62 — МН 3967-62 (машиностроительной нормали)
Параметр | Значение | |
для тяг | для пружин | |
Шифр изделия | М10×200 / М16×750 | – |
P, кгс | 300-1500 | 97-5392 |
d | M10-M16 | 16-36 |
L | 90-110 | – |
C | 1,5-2,0 | – |
M, кг | 0,12-1,18 | 6,23-41,9 |
D | – | 120-220 |
Развернутая длина | – | 1910-5690 |
t | – | 20,9-59,9 |
Производство стальной детали трубопровода для ТЭС и АЭС
Применение современных высокотехнологичных станков с программным управлением позволяет изготавливать узлы и детали подвесок трубопроводов с идеально точной геометрией размеров. Качество обработки поверхностей, технические характеристики и эксплуатационные параметры по всем параметрам отвечают требованиям МН 3941-62 — МН 3967-62. Класс точности ненормируемых деталей и элементов определяется по ОСТ 1010 и ГОСТ 2689-54 (9-й класс). Материал стали — по ГОСТ 380. Изготовление резьбы — по ГОСТ 9150.
Для выпуска пружин используется сталь круглого сечения повышенной точности (прутки) прокатки (регламентируется ГОСТ 2590). Рекомендованная марка стали — 60С2 по ГОСТ 2052-53.
Купить детали трубопроводов МН3941-62 - МН3967-62 по выгодной цене с доставкой
ГК «МеталлЭнергоХолдинг» изготавливает и реализует высококачественные элементы трубных сетей оптом и в розницу по заводской цене. Все типоразмеры сертифицированы, соответствуют требованиям ТУ и ГОСТов. Чтобы купить детали трубопроводов МН3941-62 - МН3967-62 и для уточнения наименований свяжитесь с менеджером по телефону +375-82-003-210-437 или e-mail minsk@metatorg.ru. Качество каждого элемента и партии в целом гарантируется!
