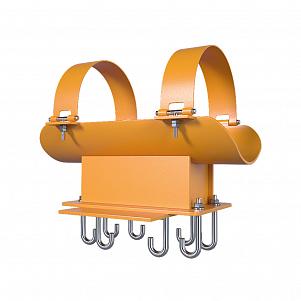

![Направляюая опора НПО-200 для теплопроводов Дн 219 в ППУ изоляции НТС 65-06-08](/upload/resize_cache/dev2fun_opengraph/1f5/301_301_2/yksg3w1dw4bufmvmej32adho6lv9v1ij.jpg)

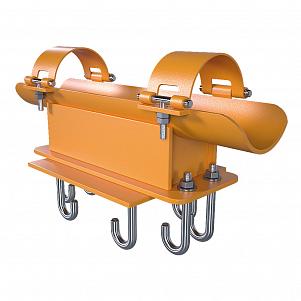

![Направляющая опора НПО-100 для теплопроводов Дн 108 в ППУ изоляции НТС 65-06-02](/upload/resize_cache/dev2fun_opengraph/799/301_301_2/dhfj45ft2dzv8cvf3etu4iu4dvyvk4hd.jpg)

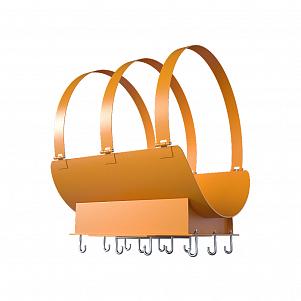

![Направляющая опора НПО-1000 для теплопроводов Дн 1020 в ППУ изоляции НТС 65-06-26](/upload/resize_cache/dev2fun_opengraph/1b9/301_301_2/ccttly0hgu42r3nj9fziqilh290h91oe.jpg)

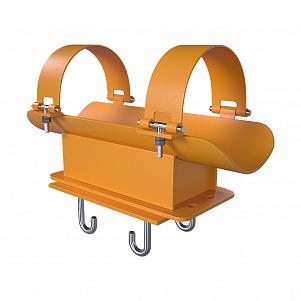

![Направляющая опора НПО-125 для теплопроводов Дн 133 в ППУ изоляции НТС 65-06-04](/upload/resize_cache/dev2fun_opengraph/2a7/301_301_2/y6nuymcealnvwl8ucac9w37inq2lylow.jpg)

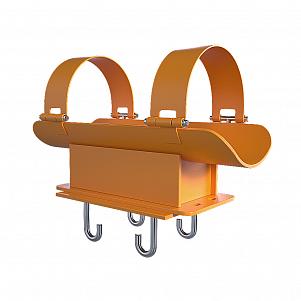

![Направляющая опора НПО-150 для теплопроводов Дн 159 в ППУ изоляции НТС 65-06-06](/upload/resize_cache/iblock/e93/dy513o0tg34y8giujmk51u0icf2136eo/301_301_2/opory_truboprovodov_npo_nts_65_06.jpg)

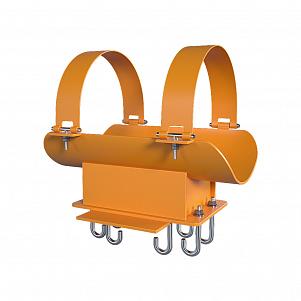

![Направляющая опора НПО-250 для теплопроводов Дн 273 в ППУ изоляции НТС 65-06-10](/upload/resize_cache/dev2fun_opengraph/e06/301_301_2/005to7bxl2qke6fkthqtc8dk9j9ln9p1.jpg)

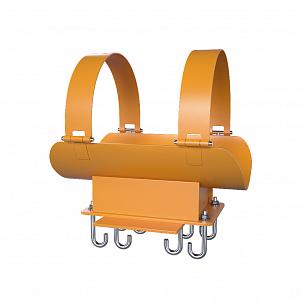

![Направляющая опора НПО-300 для теплопроводов Дн 325 в ППУ изоляции НТС 65-06-12](/upload/resize_cache/dev2fun_opengraph/382/301_301_2/lw0vl16dkpp8aj6xksjsu4qcs41sdxdh.jpg)

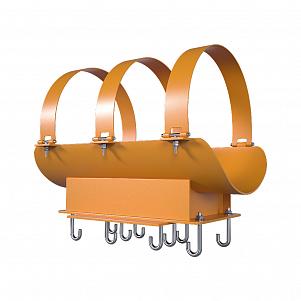

![Направляющая опора НПО-400 для теплопроводов Дн 425 в ППУ изоляции НТС 65-06-14](/upload/resize_cache/dev2fun_opengraph/e52/301_301_2/x9yn4768phqbk3r23q2edsn83ycv83eb.jpg)

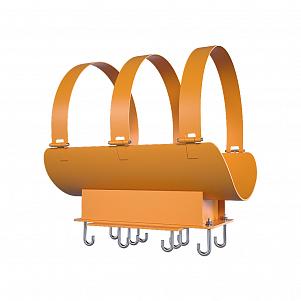

![Направляющая опора НПО-500 Для теплопроводов Дн 630 в ППУ изоляции НТС 65-06-16](/upload/resize_cache/dev2fun_opengraph/4df/301_301_2/ljj9vm37rb3sxjvc1qcndy470ghdluxc.jpg)

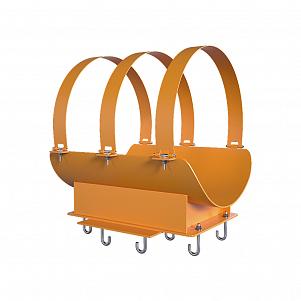

![Направляющая опора НПО-600 для теплопроводов Дн 630 в ППУ изоляции НТС 65-06-18](/upload/resize_cache/dev2fun_opengraph/23d/301_301_2/3dvn1rira3pvspgkrrzfv0ynw9qrp4dc.jpg)

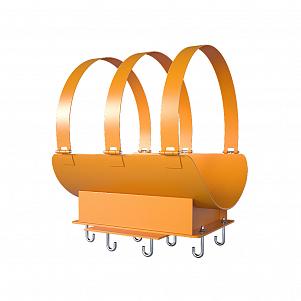

![Направляющая опора НПО-700 для теплопроводов Дн 720 в ППУ изоляции НТС 65-06-20](/upload/resize_cache/dev2fun_opengraph/43b/301_301_2/pgm1aeejmexrmrg2y3nkjoec3yibyep9.jpg)

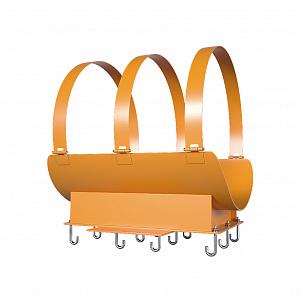

![Направляющая опора НПО-800 для теплопроводов Дн 820 в ППУ изоляции НТС 65-06-22](/upload/resize_cache/dev2fun_opengraph/e4f/301_301_2/72j5ox2baz2j2yfeaagw7mo20of96jp1.jpg)

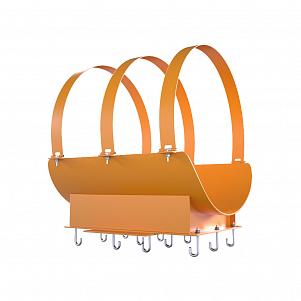

![Направляющая опора НПО-900 для теплопроводов Дн 920 в ППУ изоляции НТС 65-06-24](/upload/resize_cache/iblock/557/a3bzb7ucum26x5iysy0j0o81y1xyo9nm/301_301_2/napravlyayushchaya_opora_npo_900_dlya_teploprovodov_dn_920_v_ppu_izolyatsii_nts_65_06_24.jpg)
Опоры трубопроводов НПО НТС 65-06 от производителя ГК «МеталлЭнергоХолдинг»
Опоры трубопроводов НПО представляют собой разновидность направляющих скользящего типа, применяемых при канальной прокладке трубопроводов в ППУ изоляции в ПЭ оболочке. Изготавливаются в соответствии с НТС 65-06 (выпуск 1), где представлены все параметры опорных элементов, их виды и рабочие чертежи.
Общие технические требования, предъявляемые к опорным элементам НПО НТС 65-06:
Опоры НПО устанавливают в тех местах трубопроводных коммуникаций, где необходимо обеспечить минимизацию воздействия разнонаправленных по отношению к вертикальной оси нагрузок на участок трубы, сохранив полную герметичность и целостность трубопровода.
Разработаны специально для труб диаметром от 100 (108) до 1000 (1020) мм;
Перемещаемая по трубам рабочая среда может иметь температуру в диапазоне 0 … +440°С.
Размеры и технические характеристики опор НПО НТС 65-06:
Вид НПО | Dn (условный), мм | M, kg (расчетная) | Размер пролета, м (рекомендуемый) | Максимум допустимой нагрузки на скользящую опору (вертикальной), кН |
100/125 | 108/133 | 42,9/51,3 | 4,00 | 1,90/2,50 |
150/200 | 159/219 | 53,2/64,2 | 5,60/7,20 | 2,70/3,50 |
250/300 | 273/325 | 77,30/77,10 | 8,80/9,60 | 4,40/5,00 |
400/500 | 426/530 | 152,20/166,40 | 11,20 | 8,70/11,40 |
600/700 | 630/720 | 210,70/253,40 | 12,00 | 12,50/14,00 |
800/900 | 820/920 | 338,0/371,70 | 12,00/14,40 | 18,80/20,70 |
1000 | 1020 | 388,90 | 16,00 | 22,60 |
Особенности изготовления опор и деталей НПО
Конструкция опоры состоит из следующих составных элементов:
опорная плита;
полухомуты;
упоры;
Изготовление НПО НТС 65-06:
Изготовление деталей осуществляется путем штамповки и последующей приварки к несущей конструкции;
Для производства деталей используется высококачественная сталь марки ВСт3сп;
Для сварки применяются электроды типа Э46, для защиты от коррозии применено специальное органо-силикатное покрытие КО-8101;
Поставка опор осуществляется в комплекте с рабочими чертежами и иной технической документацией, разработанной в соответствии с требованиями НТД.
Преимущества применения опор трубопроводов НПО:
Надежная фиксация участка трубы в наиболее опасных, подверженных разнонаправленным нагрузкам местах;
Сохранение подвижности соединения, благодаря чему сохраняется возможность свободного перемещения всего трубопровода в вертикальной плоскости;
Обеспечение целостности и сохранности полиэтиленовой оболочки на участках опор;
Надежная защита конструкции от коррозионного воздействия;
Простота монтажа, возможность многократного применения.
Купить опоры трубопроводов НПО НТС 65-06 по самой низкой на рынке цене оптом или в розницу
Группа компаний МеталлЭнергоХолдинг специализируется на изготовлении специальных подвижных опор НПО в строгом соответствии с НТС 65-06 и реализует металлопрокат по заводской цене. Для оформления заявки достаточно связаться с менеджером компании по телефону ГК «МеталлЭнергоХолдинг» или направить запрос на Email minsk@metatorg.ru
