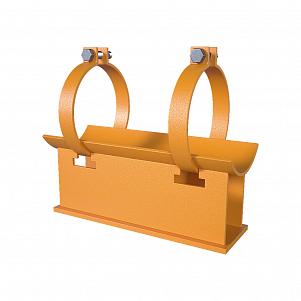

![Подвижная опора для теплопроводов ОПМ-05 Ду 50 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)

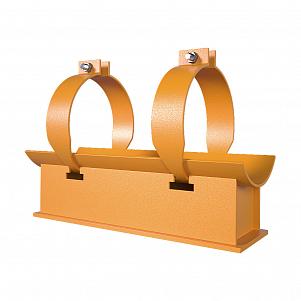

![Подвижная опора для теплопроводов ОПМ-05 Ду 50 в ППУ изоляции в металлической оболочке НТС 65-06-02 выпуск 2](/upload/resize_cache/iblock/288/4fsr27fp287byq07iug2qvf8te680hol/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-50_150-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_02-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-07 Ду 70 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-07 Ду 70 в ППУ изоляции в металлической оболочке НТС 65-06-02 выпуск 2](/upload/resize_cache/iblock/288/4fsr27fp287byq07iug2qvf8te680hol/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-50_150-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_02-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-08 Ду 80 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-08 Ду 80 в ППУ изоляции в металлической оболочке НТС 65-06-02 выпуск 2](/upload/resize_cache/iblock/288/4fsr27fp287byq07iug2qvf8te680hol/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-50_150-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_02-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-1 Ду 100 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-1 Ду 100 в ППУ изоляции в металлической оболочке НТС 65-06-02 выпуск 2](/upload/resize_cache/iblock/288/4fsr27fp287byq07iug2qvf8te680hol/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-50_150-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_02-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-1,25 Ду 125 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-1,25 Ду 125 в ППУ изоляции в металлической оболочке НТС 65-06-02 выпуск 2](/upload/resize_cache/iblock/288/4fsr27fp287byq07iug2qvf8te680hol/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-50_150-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_02-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-1,5 Ду 150 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-1,5 Ду 150 в ППУ изоляции в металлической оболочке НТС 65-06-02 выпуск 2](/upload/resize_cache/iblock/288/4fsr27fp287byq07iug2qvf8te680hol/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-50_150-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_02-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-10 Ду 1000 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)

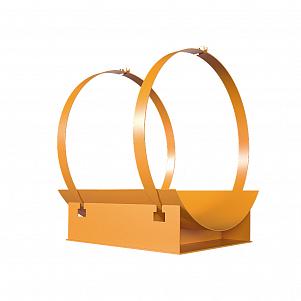

![Подвижная опора для теплопроводов ОПМ-10 Ду 1000 в ППУ изоляции в металлической оболочке НТС 65-06-05 выпуск 2](/upload/resize_cache/iblock/573/d8bma6g4b9amq7b6usc043ia1mlgzrwy/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-900_1000-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_05-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-2 Ду 200 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)

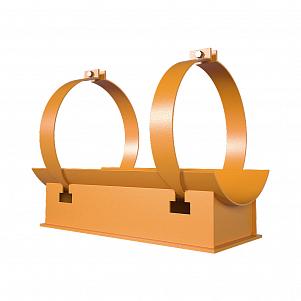

![Подвижная опора для теплопроводов ОПМ-2 Ду 200 в ППУ изоляции в металлической оболочке НТС 65-06-03 выпуск 2](/upload/resize_cache/iblock/5d4/nocihbqgfxnw519e65yzvgrfmtm2p3un/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-200_500-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_03-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-2,5 Ду 250 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-2,5 Ду 250 в ППУ изоляции в металлической оболочке НТС 65-06-03 выпуск 2](/upload/resize_cache/iblock/5d4/nocihbqgfxnw519e65yzvgrfmtm2p3un/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-200_500-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_03-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-3 Ду 300 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-3 Ду 300 в ППУ изоляции в металлической оболочке НТС 65-06-03 выпуск 2](/upload/resize_cache/iblock/5d4/nocihbqgfxnw519e65yzvgrfmtm2p3un/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-200_500-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_03-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-4 Ду 400 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-4 Ду 400 в ППУ изоляции в металлической оболочке НТС 65-06-03 выпуск 2](/upload/resize_cache/iblock/5d4/nocihbqgfxnw519e65yzvgrfmtm2p3un/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-200_500-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_03-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-5 Ду 500 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-5 Ду 500 в ППУ изоляции в металлической оболочке НТС 65-06-03 выпуск 2](/upload/resize_cache/iblock/5d4/nocihbqgfxnw519e65yzvgrfmtm2p3un/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-200_500-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_03-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-6 Ду 600 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)

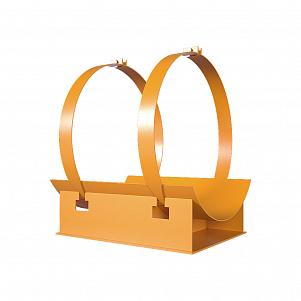

![Подвижная опора для теплопроводов ОПМ-6 Ду 600 в ППУ изоляции в металлической оболочке НТС 65-06-04 выпуск 2](/upload/resize_cache/iblock/46f/20ru8yw4ysfgqzz0d9yb212pnd1o7fly/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-600_800-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_04-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-7 Ду 700 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-7 Ду 700 в ППУ изоляции в металлической оболочке НТС 65-06-04 выпуск 2](/upload/resize_cache/iblock/46f/20ru8yw4ysfgqzz0d9yb212pnd1o7fly/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-600_800-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_04-vypusk-2.jpg)
![Подвижная опора для теплопроводов ОПМ-8 Ду 800 в ППУ изоляции в металлической оболочке НТС 65-06-01 выпуск 2](/upload/resize_cache/iblock/12d/2nk27p3irpayysbylvreosp4m4iiwglq/301_301_2/opory_truboprovodov_opm_nts_65_06.jpg)
![Подвижная опора для теплопроводов ОПМ-8 Ду 800 в ППУ изоляции в металлической оболочке НТС 65-06-04 выпуск 2](/upload/resize_cache/iblock/46f/20ru8yw4ysfgqzz0d9yb212pnd1o7fly/301_301_2/Podvizhnaya-opora-dlya-teploprovodov-Du-600_800-v-PPU-izolyatsii-v-metallicheskoy-obolochke.-NTS-65_06_04-vypusk-2.jpg)
Опоры трубопроводов ОПМ НТС 65-06 в типовом исполнении из наличия
ОПМ НТС 65-06 — это подвижные (скользящие) стальные опоры для монтажа теплосетей из стальных труб в пенополиуретановой (ППУ) изоляции под и над землей. НТС 65-06 — это альбом чертежей, описывающих металлоконструкции опор под теплопроводы. Сборник состоит из трех выпусков. В первом описаны опоры для подземных канальных тепловых трубопроводов только в ППУ. Во втором выпуске описываются опоры для надземных участков тепловых труб в ППУ-изоляции и дополнительной стальной оболочке. Третий выпуск посвящен опорам под запорную арматуру. В строгом соответствии с этими чертежами и изготавливаются ОПМ.
Конструкция опор трубопроводов ОПМ НТС 65-06
Поверхности скользящих (подвижных) опор ОПМ покрываются четырьмя слоями кремнийорганической эмали КО-8101. Финишная окраска производится после установки труб и фиксации хомутами.
Подвижные опорные элементы типа ОПМ выполняют функцию направляющих, в их комплектацию входят:
- стальной корпус;
- подушка под трубу полусферической формы;
- два кольцевых хомута;
- фундаментные болты анкерного типа;
- направляющие для фиксации в бетонном основании.
Опоры не ограничивают продольные и поперечные движения трубопровода из-за тепловых расширений.
Характеристики опоры ОПМ НТС 65-06 из углеродистой стали
Параметр |
Значение, единица измерения |
---|---|
Диаметр внутренний (Ду) | 100–1000 мм |
Диаметр наружный | 108–1020 мм |
Толщина стали | 4–10 мм |
Длина опорной части | 70–120 см |
Ширина опорной части | 18,8– 125,6 см |
Рекомендуемый пролет | 4–16 метров |
Материал | стали согласно ГОСТ 380-88 |
Предельная вертикальная нагрузка | 1,9–22,6 тонн |
Применение опор для надземной прокладки теплопроводов Ду 50–1000 в пенополиуретановой изоляции в металлической оболочке
Опоры трубопроводов ОПМ НТС 65-06 надежно удерживают тепловой трубопровод в нужном положении, при этом позволяя ему двигаться под воздействием тепловых деформаций. Элементы воспринимают воздействующие на трубопровод нагрузки и передают на строительные конструкции. Во многих ситуациях эти конструкции эффективно гасят вибрации, регулируют давления и напряжения в трубопроводах.
Заказать опоры трубопроводов ОПМ НТС 65-06 по выгодной цене за штуку, с доставкой
Свяжитесь с менеджером ГК «МеталлЭнергоХолдинг», чтобы купить опоры трубопроводов ОПМ НТС 65-06 любого типоразмера с доставкой на объект. Для связи доступны онлайн-форма, телефон +375-82-003-210-437 и электронная почта minsk@metatorg.ru.
