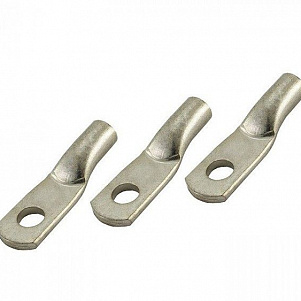

Наконечники кабельные медные под опрессовку

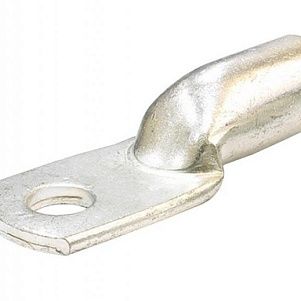

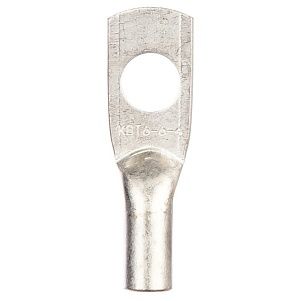

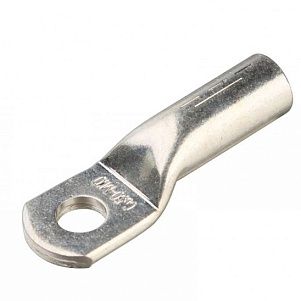

Наконечник ТМЛ в ассортименте
Наконечник ТМЛ кабельные под опрессовку представлены в виде приспособления, используемого для обеспечения контакта проводов прибора с сетью. Приобрести данную кабельную арматуру предлагает ГК МеталлЭнергоХолдинг — доставляем розничные и оптовые заказы по всей России.
Применение наконечника медного под опрессовку
В некоторых случаях обычное подключение электрочайника может вызвать перегрузку при подаче напряжения; причина — плохой контакт провода. В результате этого может прибор выйти из строя, возможно возникновение возгорания. Чтобы такого не произошло, следует проверить качество соединений — устранить проблему помогают наконечники ТМЛ. Наиболее качественными из них считаются медные.
В зависимости от толщины кабеля, применяемых инструментов, других условий можно использовать такие техники обеспечения контактов при помощи наконечников, как пайка, сварка, винтовой метод и опрессовка. Наконечники ТМЛ рассчитаны на оконцовку оголенных краев контактов, для чего используются в качестве вспомогательного инструмента обжимные клещи. Цель опрессовки — формирование контакта прибора и электросети, связи между отдельными деталями, «сращивание» проводов.
Производство наконечников кабельных из меди М2
Обработка при изготовлении наконечника из технической меди:
- отжиг — материал приобретает гибкость без снижения показателя прочности;
- лужение — луженые наконечники считаются защищенными от коррозии, а значит, смогут использоваться продолжительное время.
Изготовление арматуры выполняется в соответствии с требованиями стандарта ГОСТ 7386-80. Для выпуска в качестве заготовки используется трубка, которая разрезается и сжимается с одной из сторон. Для крепежа болта проделывается отверстие.
Характеристики наконечника медного ТМЛ
Значения букв в маркировке ТМЛ:
- Т — сырьем для изготовления служит труба;
- М — материал представлен медью;
- Л — контакт луженый.
Одной из разновидностей ТМЛ является ТМЛ(о) — наконечник со смотровым окном. Такой вариант позволяет контролировать выполнение контакта, чаще применяется в промышленности.
Размеры ТМЛ 2,5…ТМЛ 240
| Название | Сечение 1 (мм2) | Сечение 2 (мм2) | Винт | D(мм) | B(мм) | L(мм) | d(мм) | d1(мм) |
|---|---|---|---|---|---|---|---|---|
| ТМЛ 2,5–5–2,6 | 2,5 | 2,5 | М5 | 5,3 | 10 | 28 | 5 | 2,6 |
| ТМЛ 4–6–3 | 4 | 4 | М6 | 6,4 | 12 | 32 | 5 | 3 |
| ТМЛ 6–5–4 | 6 | 6 | М5 | 5,3 | 10 | 32 | 6 | 4 |
| ТМЛ 6–6–4 | 6 | 6 | М6 | 6,4 | 12 | 32 | 6 | 4 |
| ТМЛ 10–5–5 | 10 | 10 | М5 | 5,3 | 11 | 40 | 8 | 5 |
| ТМЛ 10–8–5 | 10 | 10 | М8 | 8,4 | 16 | 40 | 8 | 5 |
| ТМЛ 16–6–6 | 16 | 16 | М6 | 6,4 | 14 | 40 | 9 | 6 |
| ТМЛ 25–6–7 | 25 | 25 | М6 | 6,4 | 15 | 45 | 10 | 7 |
| ТМЛ 25–8–7 | 25 | 25 | М8 | 8,4 | 16 | 45 | 10 | 7 |
| ТМЛ 25–8–8 | 35 | 25 | М8 | 8,4 | 16 | 50 | 11 | 8 |
| ТМЛ 25–10–8 | 35 | 25 | М10 | 10,5 | 20 | 50 | 11 | 8 |
| ТМЛ 35–8–9 | 35 | 35 | М8 | 8,4 | 18 | 60 | 12 | 9 |
| ТМЛ 35–8–10 | 50 | 35 | М8 | 8,4 | 20 | 63 | 13 | 10 |
| ТМЛ 35–10–10 | 50 | 35 | М10 | 10,5 | 20 | 63 | 13 | 10 |
| ТМЛ 35–12–10 | 50 | 35 | М12 | 13 | 22 | 63 | 13 | 10 |
| ТМЛ 50–8–11 | 70 | 50 | М8 | 8,4 | 20 | 63 | 14 | 11 |
| ТМЛ 50–10–11 | 70 | 50 | М10 | 10,5 | 22 | 63 | 14 | 11 |
| ТМЛ 50–12–11 | 70 | 50 | М12 | 13 | 24 | 63 | 14 | 11 |
| ТМЛ 70–10–13 | 95 | 70 | М10 | 10,5 | 24 | 65 | 16 | 13 |
| ТМЛ 70–12–13 | 95 | 70 | М12 | 13 | 24 | 65 | 16 | 13 |
| ТМЛ 95–10–15 | 120 | 95 | М10 | 10,5 | 28 | 75 | 19 | 15 |
| ТМЛ 95–12–16 | 120 | 95 | М12 | 13 | 30 | 75 | 20 | 16 |
| ТМЛ 120–12–17 | 150 | 120 | М12 | 13 | 34 | 81 | 22 | 17 |
| ТМЛ 120–16–17 | 150 | 120 | М16 | 17 | 34 | 81 | 22 | 17 |
| ТМЛ 120–12–18 | 150 | 120 | М12 | 13 | 35 | 85 | 24 | 18 |
| ТМЛ 120–16–18 | 150 | 120 | М16 | 17 | 35 | 85 | 24 | 18 |
| ТМЛ 150–16–20 | 185 | 150 | М16 | 17 | 38 | 90 | 26 | 20 |
| ТМЛ 185-12-21 | 240 | 185 | М12 | 13 | 40 | 95 | 27 | 21 |
| ТМЛ 185–20–23 | 240 | 185 | М20 | 21 | 45 | 105 | 30 | 23 |
| ТМЛ 240–16–24 | 300 | 240 | М16 | 17 | 48 | 105 | 32 | 24 |
Преимущества трубчатых луженых наконечников, кроме удобства и скорости установки:
- стойкость к механическим повреждениям, включая вибрационные;
- устойчивость к негативным коррозийным процессам (до 40 лет) за счет добавления в состав стали висмута;
- отсутствие необходимости в специальном оборудовании для монтажа за исключением обжимных клещей.
Арматуру можно использовать в большом интервале напряжений (до 35 кВ). ТМЛ изготавливается в 2 видах климатического исполнения, что подходит для использования в регионах с различными климатическими особенностями.
Порядок соединения кабелей, проводов опрессовкой
Перед соединением конец проводника необходимо очистить от изоляционного материала, только после этого соединяют, заводят в гильзу. Для большей надежности выполняется обжатие не менее двух раз.
Купить наконечники медные под опрессовку по доступной цене за 1 шт.
Оформите заказ онлайн, по телефону +375-82-003-210-437 или электронной почте minsk@metatorg.ru — вы можете заказать наконечник медный луженый под опрессовку в любом количестве, на опт действуют скидки.
