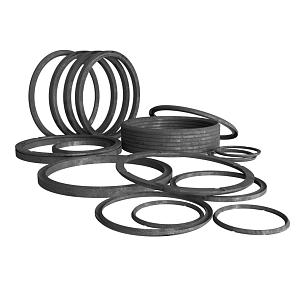

Шевронные резинотканевые уплотнения изготавливаются для гидравлических цилиндров со штоками. Основа резинотканевых уплотнений ГОСТ 22704-77 – резина 1-й и 2-й групп. Материал первой группы может эксплуатироваться 2 года при температуре -30 … +70 °C и полгода при -50 … +70 °C. Материал второй группы выдерживает 5 лет эксплуатации при -50 … +120 °C. На складе в нормальных условиях уплотнения могут храниться россыпью до 2 лет.

Комплектация шевронных резинотканевых уплотнений ГОСТ 22704-77

В комплекте уплотнения для штоков и цилиндров гидравлических устройств:

шевронная манжета;

нажимное кольцо;

опорное кольцо.

Манжеты и кольца (нажимные, опорные) больше 500 миллиметров в диаметре разрешено изготовлять из соответствующих полос с 1 стыком. Более мелкие исполнения должны быть только цельноформованными.

Характеристики шевронного уплотнения на резиновой основе

Параметр	Значение, единица измерения
Диаметры внутренний (штока) / наружный (цилиндра)	8/20—2000/2060 мм
Высота	15—179 мм
Количество манжет в 1 комплекте	2—10
Масса 1000 шт.	0,9—3257 кг
Плотность материала	1,3—10³ кг/м³

Параметр

Значение, единица измерения

Диаметры внутренний (штока) / наружный (цилиндра)

8/20—2000/2060 мм

Высота

15—179 мм

Количество манжет в 1 комплекте

2—10

Масса 1000 шт.

0,9—3257 кг

Плотность материала

1,3—10³ кг/м³

Применение шевронных резинотканевых гидравлических уплотнений

Шевронные резинотканевые уплотнения ГОСТ 22704-77, состоящие из манжеты, нажимного и опорных колец, устраняют зазоры между цилиндрами и поршнями в гидравлических устройствах. Уплотнения для гидравлических цилиндров с поршнями до 2000 мм в диаметре, соответствующие ГОСТ 22704-77, выполняют поступательно- возвратные движения при давлениях 0-63 МПа в контакте с маслянистыми жидкостями (нефтью, маслами, эмульсиями), пресной или морской водой, в условиях температурных скачков -50…+100 °C.

Уплотняя закрытый контакт, шевронная манжета обеспечивает усиление штоков и поршней в гидравлических цилиндрах. Такие резинотканные изделия годятся для новых агрегатов или для ремонта уже эксплуатируемых. Качество строго проверяется, поэтому им свойственна высокая надежность и прочность.

Как купить шевронные резинотканевые уплотнения ГОСТ 22704-77 с доставкой

Для покупки обратитесь к нашим менеджерам по номеру телефона +375-82-003-210-437 или электронной почте minsk@metatorg.ru. Также вы можете купить шевронные резинотканевые уплотнения ГОСТ 22704-77 через форму на сайте ГК МеталлЭнергоХолдинг. По запросу осуществим транспортировку груза по России и СНГ.
